بررسی جامع کانال اسپیرال TDF: ساختار، مزایا، مقایسه فنی و کاربردها

مقدمه: ضرورت انتخاب صحیح کانال در تهویه مطبوع

در طراحی و اجرای سیستم‌های تهویه مطبوع (HVAC)، انتخاب نوع کانال نقش مستقیمی در کیفیت، بهره‌وری انرژی، هزینه‌های اجرایی و نگهداری دارد. در میان کانال‌های مدرن، کانال اسپیرال TDF به‌دلیل طراحی نوآورانه و ساختار منحصربه‌فرد، به‌عنوان گزینه‌ای مطمئن و کاربردی شناخته می‌شود. این کانال تلفیقی از مزایای کانال اسپیرال و سیستم اتصال TDF را در اختیار طراحان و مجریان پروژه قرار می‌دهد.

کانال اسپیرال TDF چیست؟

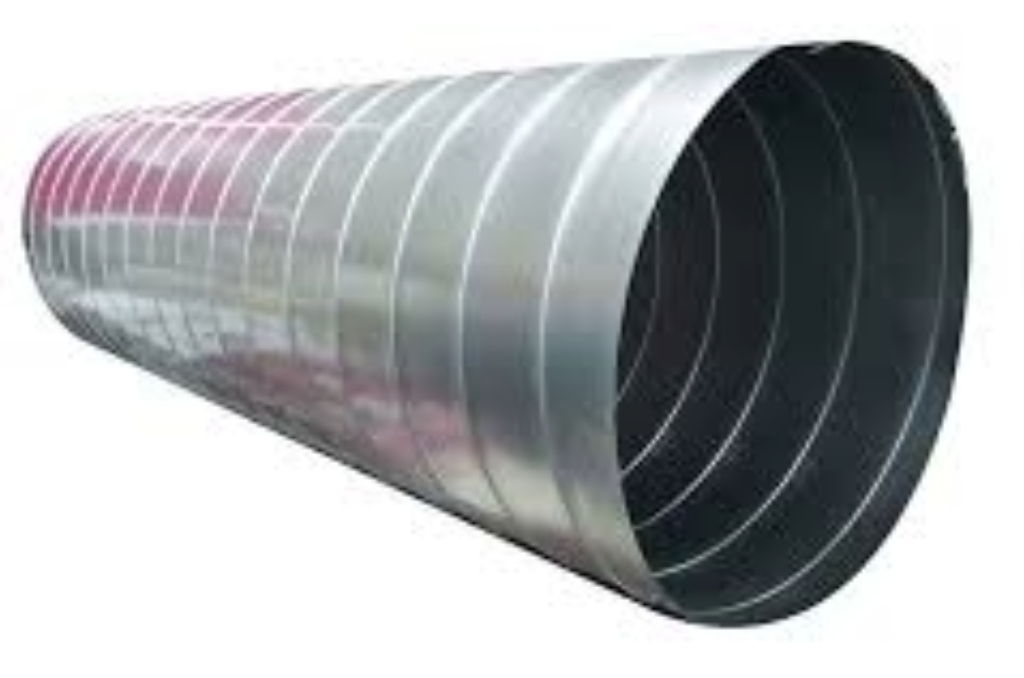

کانال اسپیرال TDF نوعی کانال دایره‌ای فلزی است که به‌صورت مارپیچی (Spiral) از ورق‌های گالوانیزه، آلومینیوم یا استیل ساخته می‌شود و در آن فلنج اتصال به‌صورت یکپارچه و داخلی (TDF) بر روی بدنه کانال پرس می‌شود.

🧩 سیستم TDF به‌معنای Transverse Duct Flange است؛ فلنجی که از جنس خود ورق کانال ساخته شده و نیازی به نصب فلنج مجزا یا پیچ و مهره اضافی ندارد.

ساختار فنی کانال اسپیرال TDF

✅ اجزای اصلی:

1. بدنه مارپیچی کانال (ساخته شده از نوار ورق خم‌شده با درز اسپیرال)
2. فلنج یکپارچه TDF در انتهای هر قطعه کانال
3. گسکت یا نوار درزگیر جهت هوابندی دقیق
4. کلمپ یا بست مخصوص اتصال TDF
5. ساپورت نگهدارنده مطابق با نقشه اجرایی و استانداردها

متریال‌های قابل استفاده در تولید کانال TDF

مزایای تخصصی کانال اسپیرال TDF

۱. نصب سریع‌تر و آسان‌تر

• حذف فلنج خارجی و جوشکاری
• اتصال بدون نیاز به پیچ‌کاری زیاد یا مهره‌گذاری

۲. کاهش نشت هوا

• لبه‌های TDF کاملاً همپوشان و با استفاده از نوار گسکت هوابندی می‌شوند.
• مطابق با استاندارد کلاس D یا بالاتر از نظر Airtightness

۳. بهینه‌سازی فضا

• نسبت به کانال‌های چهارگوش حجم کمتری اشغال می‌کند.
• مناسب برای سقف‌های کوتاه و فضاهای محدود

۴. زیبایی و امکان اجرای اکسپوز

• فرم دایره‌ای و یکپارچه، ظاهر صنعتی و مدرن ایجاد می‌کند.
• ایده‌آل برای ساختمان‌های تجاری با طراحی مدرن

۵. صرفه‌جویی اقتصادی در بلندمدت

• کاهش متریال مصرفی (فلنج، پیچ، نوار درزگیر خارجی)
• افزایش سرعت اجرا و کاهش هزینه نیروی انسانی

مقایسه تخصصی کانال اسپیرال TDF با سایر سیستم‌ها

کاربردهای دقیق کانال اسپیرال TDF در پروژه‌ها

استانداردها و الزامات اجرایی کانال TDF

• SMACNA: راهنمای طراحی، نصب، تحمل لرزش، کلاس نشت هوا
• ASHRAE: توصیه‌های کیفیت هوای داخل ساختمان
• EN 1507 / EN 12237: طبقه‌بندی کیفیت، تحمل فشار، درزگیری
• ISO 9001 / ISO 14001: مدیریت کیفیت تولید و محیط زیست

چالش‌ها و نکات مهم در اجرای کانال اسپیرال TDF

تحلیل اقتصادی بلندمدت

جمع‌بندی نهایی

کانال اسپیرال TDF ترکیبی از ساختار مستحکم اسپیرال با اتصال سریع، سبک و بدون نشتی TDF است. این نوع کانال، مخصوصاً برای پروژه‌های بزرگ، شلوغ یا پروژه‌هایی که در آن زمان، هزینه و کیفیت اجرای بالا اهمیت دارند، انتخابی هوشمندانه و به‌روز است. مزایای فنی و ظاهری این سیستم باعث شده تا بسیاری از پروژه‌های مدرن به آن روی بیاورند.

🎥 اینفوگرافیک پیشنهادی: مراحل ساخت و نصب کانال اسپیرال TDF

مراحل ساخت کانال اسپیرال TDF:

1. برش ورق گالوانیزه یا آلومینیوم
2. فرم‌دهی مارپیچی (Spiral Forming) با دستگاه
3. پرس‌کاری فلنج TDF در دو انتهای کانال
4. نصب نوار درزگیر (گسکت EPDM یا PVC)
5. اتصال قطعات با کلمپ یا بست مخصوص TDF
6. بازرسی نهایی و هوابندی

📊 مطالعه موردی (Case Study): پروژه واقعی با استفاده از کانال اسپیرال TDF

مثال واقعی: پروژه تهویه سوله صنعتی در شهرک صنعتی شمس‌آباد

در این پروژه به متراژ ۲۵۰۰ مترمربع، از کانال اسپیرال TDF با ضخامت ۰.۸ میلی‌متر استفاده شد. نتایج قابل‌توجه:

📐 تحلیل آیرودینامیکی کانال اسپیرال TDF در مقابل کانال‌های چهارگوش

در طراحی سیستم تهویه، کاهش افت فشار استاتیک در کانال‌ها، عامل مهمی در کاهش مصرف انرژی و عملکرد بهینه فن‌هاست.

ویژگی آیرودینامیکی کانال اسپیرال TDF:

• شکل دایره‌ای باعث حداقل تلاطم هوا در طول مسیر می‌شود.
• کاهش مقاومت اصطکاکی در دیواره‌ها نسبت به کانال‌های چهارگوش با گوشه‌های تیز
• مسیر حرکت هوا در کانال اسپیرال یکنواخت‌تر بوده و موجب کاهش صدای جریان هوا می‌شود.

نتیجه: استفاده از کانال اسپیرال TDF در مسیرهای طولانی یا با تغییر جهت زیاد، باعث صرفه‌جویی چشمگیر در انرژی مصرفی سیستم تهویه می‌شود.

🧰 بررسی فنی درزگیری و هوابندی در سیستم TDF

در سیستم TDF برخلاف سیستم‌های فلنج‌دار سنتی، درز بین دو قطعه از داخل و با فشار ثابت و یکنواخت بسته می‌شود.

نکات فنی در درزگیری TDF:

• استفاده از نوار گسکت EPDM، PU یا PVC بین لبۀ فلنج داخلی
• فشار یکنواخت توسط کلمپ‌ها باعث عدم نیاز به واشر اضافی یا درزگیر دستی می‌شود
• مقاومت بالای هوابندی در شرایط فشار مثبت یا منفی بالا

✅ این تکنولوژی به طور خاص باعث می‌شود تا کانال TDF برای اتاق‌های تمیز، آزمایشگاه‌ها، سالن‌های جراحی و دیتاسنترها ایده‌آل باشد.

🔒 تحلیل امنیتی در برابر آتش و حریق

کانال‌های اسپیرال TDF به دلیل ساختار فلزی پیوسته و نبود مواد قابل اشتعال، در برابر آتش‌سوزی مقاومت ساختاری مناسبی دارند.

عملکرد در شرایط آتش:

• عدم ریزش ناگهانی در دمای بالا (بر خلاف کانال‌های پارچه‌ای یا فایبرگلاس)
• عدم ایجاد دود سمی (در صورت استفاده از گالوانیزه یا استیل)
• قابلیت استفاده از عایق ضد حریق کلاس A در اطراف آن

در پروژه‌های دارای الزام ایمنی بالا (مانند بیمارستان‌ها، مراکز داده، مراکز خرید) استفاده از TDF گزینه‌ای اجباری یا ترجیحی است.

⚙️ پایداری در برابر لرزش و نویز

کانال‌های اسپیرال TDF به دلیل طراحی یکپارچه و گرد، نسبت به لرزش‌های مکانیکی ناشی از عملکرد فن‌ها یا تجهیزات تهویه، پایداری بیشتری دارند.

• استفاده از ساپورت‌های فنری یا ضد لرزش
• امکان اجرای عایق آکوستیک دور کانال برای حذف نویز
• کاهش نویز القایی ناشی از برخورد جریان هوا با زوایای تند

📦 سازگاری با تجهیزات جانبی و انواع دمپر و شیر هوا

سیستم کانال اسپیرال TDF به‌راحتی با تجهیزات کنترلی مثل دمپر موتوردار، دمپر ضد حریق، و شیرهای تنظیم هوا سازگار است.

🏗️ توصیه‌های اجرایی مهم هنگام نصب کانال TDF

۱. فاصله ساپورت‌ها در هر ۲.۵ متر برای جلوگیری از افتادگی
۲. استفاده از چسب درزگیر مخصوص حرارتی در پروژه‌های دما بالا
۳. انتخاب ضخامت مناسب با توجه به طول کانال، فشار کاری و کاربرد پروژه
۴. اجرای تست فشار هوا و نشت پیش از اتمام پروژه جهت تضمین کیفیت نهایی

🌍 کانال اسپیرال TDF و الزامات استانداردهای بین‌المللی

کانال‌های اسپیرال TDF در بسیاری از پروژه‌های بزرگ جهانی استفاده می‌شن، چون با استانداردهای مهمی همخوانی دارن:

📌 اگر پروژه‌ات نیاز به تأییدیه مهندسی یا مشاوره بین‌المللی داره، استفاده از کانال‌های TDF یک امتیاز فنی محسوب می‌شه.

🌱 بررسی نقش کانال اسپیرال TDF در ساختمان‌های سبز (Green Building)

استفاده از TDF می‌تونه به کسب گواهینامه‌های زیست‌محیطی مثل LEED کمک کنه:

• کاهش ضایعات آهن در محل پروژه (چون فلنج‌ها یکپارچه‌اند)
• بهینه‌سازی مصرف انرژی با هوابندی بهتر و افت فشار کمتر
• طول عمر بالا و نیاز کمتر به تعمیرات → کاهش مصرف منابع در بلندمدت

♻️ اگر در پروژه‌های با هدف صرفه‌جویی انرژی یا کاهش کربن فعال هستی، TDF انتخابی هوشمندانه‌ست.

🧱 تفاوت نصب کانال اسپیرال TDF در سازه‌های مختلف

🛠️ پشتیبانی فنی و خدمات پس از فروش سیستم TDF

یکی از نکات مهم برای کارفرماها و مشاوران پروژه، دسترسی به خدمات پس از فروش و پشتیبانی فنی هست.

شرکت‌های معتبر تولیدکننده کانال اسپیرال TDF معمولاً خدمات زیر رو ارائه می‌دن:

• مشاوره رایگان انتخاب ضخامت و متریال متناسب با پروژه
• پشتیبانی در طراحی مسیر و نقشه‌کشی سه‌بعدی
• ارسال تیم بازدید فنی و اندازه‌گیری در محل
• آموزش نصب برای پیمانکارها یا نصاب‌ها

🛡️ ملاحظات ضدخوردگی در انتخاب کانال اسپیرال TDF

اگر پروژه شما در محیط‌های خورنده (مثل شهرهای ساحلی یا کارخانه‌های شیمیایی) اجرا می‌شه، باید موارد زیر رو رعایت کنید:

• استفاده از ورق گالوانیزه با پوشش Z275 به بالا
• یا انتخاب ورق آلومینیومی آندایز شده یا استیل ۳۰۴
• افزودن رنگ اپوکسی یا ضدزنگ صنعتی در نمای بیرونی کانال
• اجرای نوار درزگیر مقاوم به اسید یا رطوبت

✅ این اقدامات طول عمر کانال رو تا ۳۰ سال یا بیشتر افزایش می‌ده.

💰 مقایسه اقتصادی کانال اسپیرال TDF با کانال چهارگوش سنتی

یکی از دغدغه‌های اصلی کارفرماها، هزینه تمام‌شده پروژه کانال‌کشی است. کانال اسپیرال TDF، با وجود ظاهر پیشرفته‌تر، در بسیاری موارد مقرون‌به‌صرفه‌تر از سیستم‌های قدیمی است.

📌 نتیجه: برای پروژه‌های با متراژ بالا یا زمان محدود، TDF از نظر اقتصادی برنده است.

🔍 آینده سیستم‌های اتصال بدون پیچ: Snap-Lock و Flange-Free Spiral Ducts

در صنعت داکت‌سازی دنیا، تکنولوژی‌های جدیدی مثل Snap-Lock Spiral در حال جایگزینی TDF هستند:

Snap-Lock Spiral چیست؟

• سیستم اتصال بدون پیچ و بدون فلنج
• اتصالات به‌صورت قفل مکانیکی (snap-in-place) انجام می‌شود
• زمان نصب حتی کمتر از TDF
• مناسب برای پروژه‌های مدرن با مونتاژ سریع و تمیز

مقایسه با TDF:

🚀 جمع‌بندی: TDF فعلاً بهترین گزینه صنعتی موجود در ایران است، ولی Snap-Lock آینده‌ صنعت داکت‌سازی خواهد بود.

🛠️ بررسی ریز و تخصصی انواع فلنج‌های یکپارچه در سیستم اسپیرال

در ساخت کانال اسپیرال، فلنج‌ها نقش مهمی در استحکام و هوابندی دارند. در سیستم TDF نیز انواع مختلفی از فلنج داخلی وجود دارد:

✅ در پروژه‌هایی با افت فشار بالا یا نیاز به تست هوا، استفاده از مدل‌های تقویتی و نشیمن‌دار توصیه می‌شود.

❓ بخش پرسش‌های متداول (FAQ)

پرسش‌های متداول درباره کانال اسپیرال TDF

🔸 تفاوت کانال TDF با کانال TDC چیست؟

TDF فلنج یکپارچه‌ست که از جنس خود کانال ساخته می‌شود، در حالی که TDC از فلنج جداگانه فلزی و پیچ استفاده می‌کند. TDF سبک‌تر و سریع‌تر نصب می‌شود.

🔸 آیا کانال اسپیرال TDF برای فشار بالا مناسب است؟

بله، به شرط استفاده از متریال مناسب (مثلاً ورق ۱ میلی‌متری) و گسکت هوابند، می‌تواند تا فشار متوسط و بالا را تحمل کند.

🔸 در مناطق مرطوب چه متریالی برای TDF پیشنهاد می‌شود؟

ورق آلومینیوم یا استیل ضدزنگ (SS 304) برای مقابله با خوردگی توصیه می‌شود.

🔸 آیا TDF نیاز به عایق‌کاری دارد؟

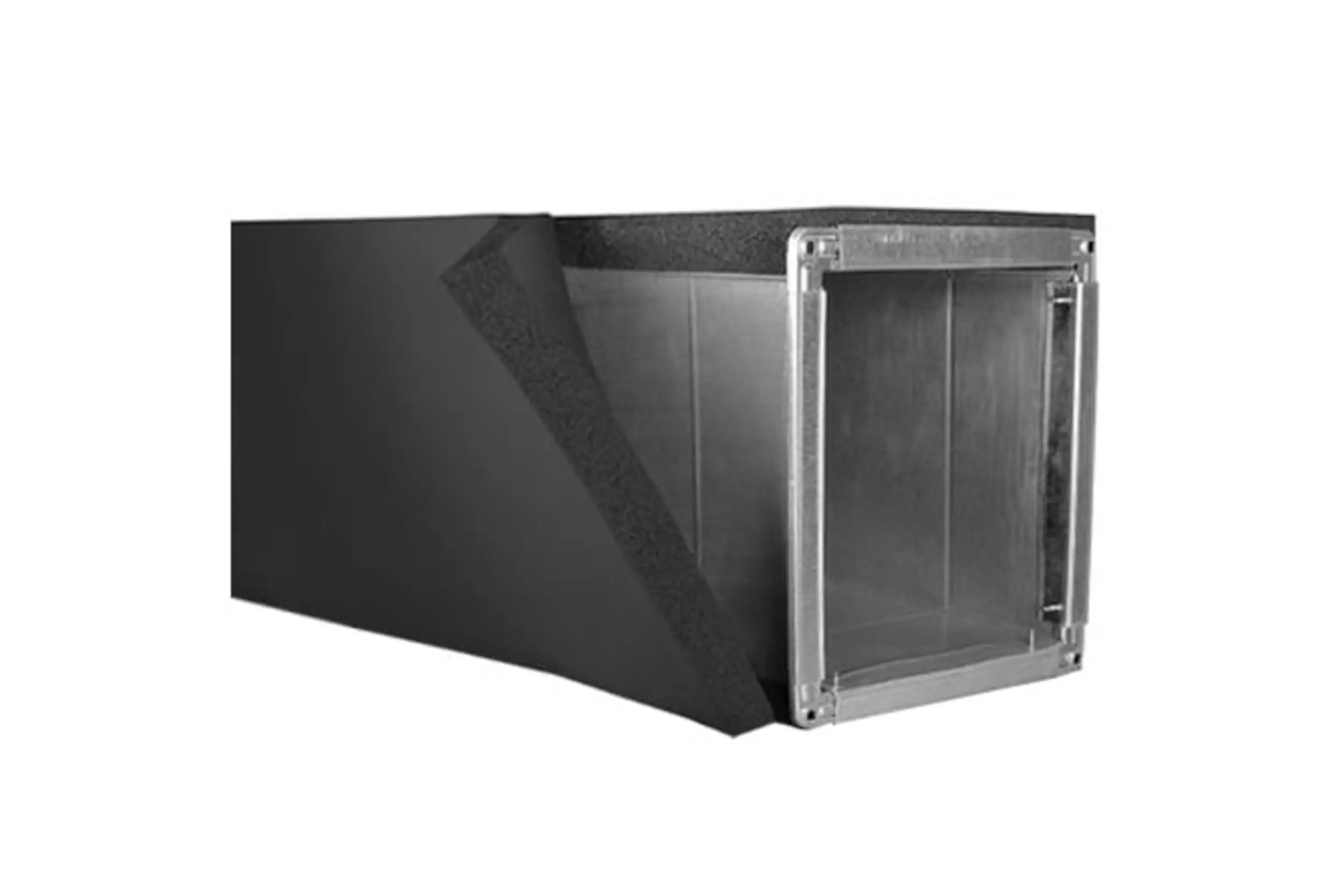

بله، در صورت عبور از فضای سرد یا گرم، برای جلوگیری از تعرق و اتلاف انرژی، باید از عایق پلی‌اتیلن یا الاستومری استفاده شود.
