کاربرد، مزایا و چالش‌ها در پروژه‌های صنعتی
مقدمه
در پروژه‌های صنعتی بزرگ، کنترل دما، رطوبت و کیفیت هوا از اهمیت بالایی برخوردار است. یکی از اجزای کلیدی در سیستم تهویه مطبوع این پروژه‌ها، کانال‌های انتقال هوا هستند. در این میان، کانال‌های اسپیرال عایق‌دار به‌دلیل ویژگی‌های منحصربه‌فرد خود، در بسیاری از پروژه‌ها جایگزین مناسبی برای کانال‌های سنتی شده‌اند. این مقاله به بررسی جامع کاربردها، مزایا و چالش‌های استفاده از کانال‌های اسپیرال عایق‌دار در صنعت می‌پردازد.
تعریف کانال اسپیرال عایق‌دار

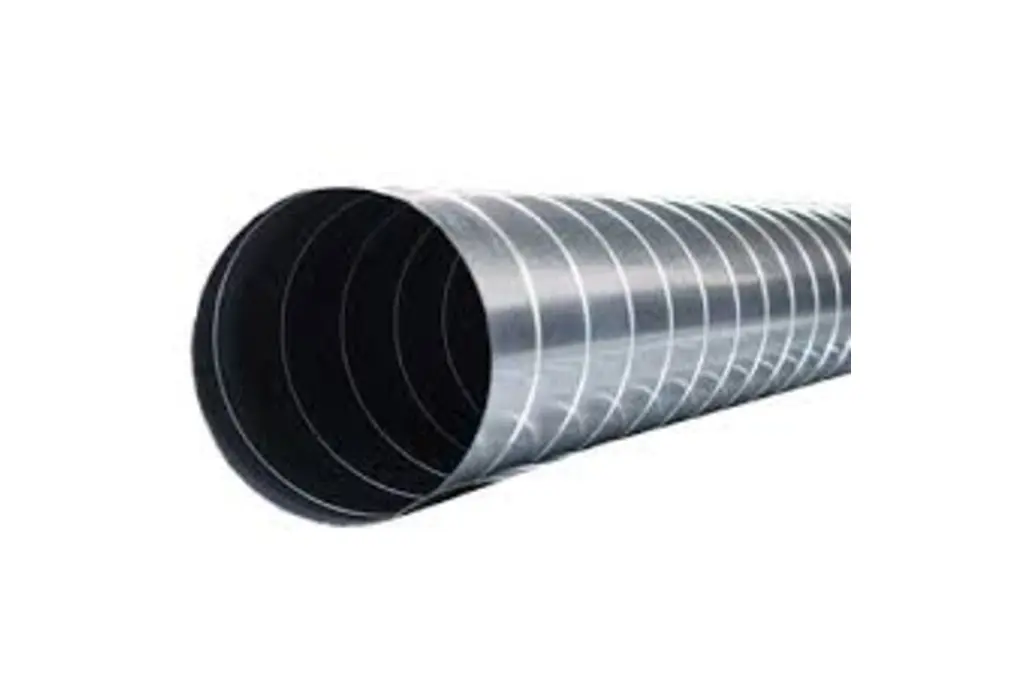

کانال اسپیرال عایق‌دار نوعی لوله انتقال هوا با ساختار مارپیچی است که دارای یک لایه عایق حرارتی و گاهی صوتی است. این عایق می‌تواند به‌صورت داخلی یا خارجی نصب شود و بسته به شرایط پروژه، از جنس عایق الاستومری، پشم سنگ، فوم پلی‌اتیلن یا فوم پلی‌یورتان باشد.
انواع عایق در کانال اسپیرال
| نوع عایق | ویژگی‌ها | کاربرد اصلی |
|---|---|---|
| الاستومری | مقاوم در برابر رطوبت، انعطاف‌پذیر، ضد قارچ | صنایع غذایی، بیمارستان‌ها |
| پشم سنگ | مقاومت حرارتی بالا، جذب صوت خوب | نیروگاه‌ها، پالایشگاه‌ها |
| فوم پلی‌اتیلن | سبک، نصب آسان، ارزان | پروژه‌های مسکونی یا تجاری سبک |
| پلی‌یورتان | عملکرد حرارتی قوی، دوام بالا | صنایع سردخانه‌ای |
مزایای استفاده از کانال اسپیرال عایق‌دار در صنعت
- کاهش چشمگیر اتلاف حرارت: با عایق‌کاری مناسب، از هدررفت انرژی جلوگیری می‌شود.
- کاهش نویز و لرزش: عایق صوتی باعث کاهش نویز سیستم‌های پرتوان می‌شود.
- افزایش عمر سیستم تهویه: حفاظت از کانال در برابر خوردگی، چگالش و فرسایش.
- کاهش هزینه‌های اجرایی: با حذف لایه‌گذاری‌های اضافی در محل نصب.
- زیبایی و نظم ظاهری: مخصوصاً در فضاهای صنعتی با سقف باز یا لوله‌کشی نمایان.
کاربردهای صنعتی کانال اسپیرال عایق‌دار
- پالایشگاه‌ها و صنایع پتروشیمی: مقابله با دما و بخارات خورنده
- سردخانه‌های صنعتی: کنترل دقیق دما و جلوگیری از چگالش
- صنایع غذایی و دارویی: حفظ بهداشت و کنترل آلاینده‌ها
- کارخانه‌های تولیدی: حذف آلودگی صوتی در خطوط تولید
- نیروگاه‌ها: پایداری در دمای بالا و محیط‌های دشوار
چالش‌ها و مشکلات استفاده از کانال اسپیرال عایق‌دار
- هزینه اولیه بالاتر: مخصوصاً با استفاده از عایق‌های پیشرفته
- نیاز به دقت بالا در نصب: درزها باید کاملاً آب‌بندی شوند
- وزن بیشتر در برخی مدل‌ها: حمل و نصب ممکن است دشوارتر باشد
- تعمیرپذیری سخت‌تر: در صورت آسیب‌دیدگی عایق
- حساسیت به نوع اقلیم و شرایط محیطی: به‌ویژه در مناطق مرطوب یا گرم
مقایسه با کانال اسپیرال بدون عایق و کانال چهارگوش عایق‌دار
| ویژگی | اسپیرال عایق‌دار | اسپیرال بدون عایق | چهارگوش عایق‌دار |
|---|---|---|---|
| بهره‌وری انرژی | بسیار بالا | متوسط | بالا |
| سرعت نصب | بالا | بسیار بالا | پایین‌تر |
| زیبایی ظاهری | بالا | بالا | پایین |
| مقاومت در برابر نویز | بالا | پایین | بالا |
| هزینه اولیه | بالا | پایین | بالا |
نکات نصب کانال اسپیرال عایق‌دار
- استفاده از چسب مخصوص عایق برای جلوگیری از باز شدن لایه‌ها
- رعایت استانداردهای SMACNA برای اتصالات و ساپورت‌ها
- در پروژه‌های سردخانه‌ای، الزاماً باید از عایق‌های بدون نفوذ بخار استفاده شود
- استفاده از نوار آلومینیومی تقویت‌شده روی درزها
- تست نشتی هوا قبل از بهره‌برداری
تطبیق با شرایط اقلیمی
- مناطق سردسیر: استفاده از عایق‌های ضخیم‌تر و مقاوم در برابر یخ‌زدگی
- مناطق گرم و مرطوب: توجه ویژه به نفوذ ناپذیری بخار و قارچ‌زدگی
- مناطق صنعتی آلوده: عایق‌های مقاوم به مواد شیمیایی مانند الاستومری یا فوم فشرده
برندهای معتبر تولیدکننده کانال اسپیرال عایق‌دار
- داخلی: فیتاتکنیک، تهویه نوین ایرانیان، پارس داکت
- خارجی: Lindab (سوئد)، Spiral Pipe of Texas (آمریکا)، EcoDuct (آلمان)
نتیجه‌گیری
استفاده از کانال اسپیرال عایق‌دار در پروژه‌های صنعتی، مزایای گسترده‌ای مانند کاهش انرژی، کاهش نویز، و افزایش دوام سیستم دارد. با وجود برخی چالش‌ها، انتخاب صحیح نوع عایق و اجرای دقیق، می‌تواند کارایی کلی سیستم تهویه را تا حد زیادی بهبود ببخشد.
سؤالات متداول
۱. آیا می‌توان از کانال اسپیرال عایق‌دار در فضای باز استفاده کرد؟
بله، در صورتی که عایق دارای روکش محافظ مقاوم در برابر UV و رطوبت باشد.
۲. ضخامت استاندارد عایق کانال اسپیرال چقدر است؟
بین ۹ تا ۳۲ میلی‌متر، بسته به کاربرد صنعتی و اقلیم منطقه.
۳. آیا کانال اسپیرال عایق‌دار قابل تعمیر است؟
بله، ولی تعمیر باید توسط تکنسین حرفه‌ای انجام شود تا عایق‌کاری مجدد مؤثر باشد.
انواع عایق‌های مورد استفاده
| نوع عایق | ویژگی‌ها | کاربردها |
|---|---|---|
| فایبرگلاس | مقاومت حرارتی بالا، جذب صوت مناسب | صنایع عمومی، ساختمان‌های تجاری |
| الاستومر | انعطاف‌پذیر، مقاوم در برابر رطوبت | صنایع غذایی، دارویی |
| فوم پلی‌اتیلن | سبک، نصب آسان، ظاهر زیبا | فضاهای نمایان، دفاتر اداری |
مزایای استفاده در پروژه‌های صنعتی
- کاهش اتلاف انرژی: عایق‌کاری مناسب باعث حفظ دمای هوا در داخل کانال و کاهش نیاز به انرژی برای گرم یا سرد کردن مجدد هوا می‌شود.
- کاهش نویز: عایق‌های صوتی به کاهش انتقال صدا از طریق کانال‌ها کمک می‌کنند، که در محیط‌های صنعتی پرصدا اهمیت دارد.
- جلوگیری از چگالش: در مناطق با رطوبت بالا، عایق‌کاری مناسب از تشکیل قطرات آب روی سطح کانال‌ها جلوگیری می‌کند.
- افزایش دوام سیستم: عایق‌ها از کانال‌ها در برابر خوردگی و آسیب‌های محیطی محافظت می‌کنند.
چالش‌ها و ملاحظات
- هزینه اولیه: استفاده از عایق‌های با کیفیت ممکن است هزینه‌های اولیه را افزایش دهد.
- نیاز به نصب دقیق: برای اطمینان از عملکرد مناسب، نصب عایق‌ها باید با دقت و طبق استانداردهای مشخص انجام شود.
- نگهداری و تعمیرات: در صورت آسیب به عایق‌ها، تعمیر آن‌ها ممکن است پیچیده‌تر از کانال‌های بدون عایق باشد.
کاربردهای صنعتی
- صنایع غذایی و دارویی: حفظ دمای مناسب و جلوگیری از آلودگی هوا.
- کارخانه‌ها و کارگاه‌ها: کنترل دما و کاهش نویز در محیط‌های کاری.
- سردخانه‌ها و انبارها: حفظ دمای پایین و جلوگیری از چگالش.
✅ ۱. مقایسه کانال اسپیرال عایق‌دار با انواع دیگر کانال‌ها
| ویژگی | کانال اسپیرال عایق‌دار | کانال مستطیلی عایق‌دار | کانال فلکسیبل عایق‌دار |
|---|---|---|---|
| زیبایی بصری | بسیار بالا | معمولی | پایین |
| راندمان جریان هوا | بالا (گرد بودن مانع افت فشار است) | متوسط | پایین (چین‌خوردگی زیاد) |
| سرعت نصب | سریع | کندتر | بسیار سریع |
| دوام | بالا | بالا | پایین |
| مقاومت در برابر ضربه و فشار | بالا | متوسط | پایین |
| مناسب برای پروژه‌های صنعتی | بسیار مناسب | مناسب | کمتر مناسب |
✅ ۲. بررسی عملکرد در شرایط اقلیمی متفاوت
- اقلیم گرم و مرطوب (مثل جنوب ایران):
عایق‌کاری کانال اسپیرال مانع تعریق و ایجاد لکه آب روی سقف می‌شود. استفاده از عایق با لایه بخاربند ضروری است. - اقلیم سرد و خشک (مثل همدان یا اردبیل):
کانال اسپیرال عایق‌دار مانع اتلاف حرارت در مسیر انتقال هوا می‌شود. عایق پلی‌اتیلن یا الاستومری نقش کلیدی دارد. - اقلیم معتدل (مثل تهران):
استفاده از عایق باعث تعادل دمایی بهتر و صرفه‌جویی انرژی خواهد شد، حتی در فصول گذار.
✅ ۳. تحلیل اقتصادی: هزینه اولیه در برابر بهره‌وری بلندمدت
- هزینه اولیه:
در مقایسه با کانال‌های بدون عایق، کانال اسپیرال عایق‌دار ۲۰ تا ۳۰ درصد هزینه بیشتری دارد. - مزایای بلندمدت:
- کاهش مصرف انرژی سیستم تهویه تا ۱۵٪
- افزایش عمر تجهیزات تهویه
- کاهش احتمال نیاز به تعمیرات ناشی از تعرق یا نشتی
- بازگشت سرمایه:
با کاهش هزینه قبض انرژی، سرمایه‌گذاری روی کانال عایق‌دار معمولاً در کمتر از ۲ سال بازمی‌گردد.
✅ ۴. بررسی الزامات استاندارد و ایمنی
- استاندارد SMACNA:
درباره طراحی، عایق‌کاری و تست فشار کانال‌های فلزی اطلاعات دقیق می‌دهد. - استاندارد EN 13403:
مربوط به عایق‌کاری کانال‌های هوا در ساختمان‌ها، شامل ضخامت‌ها، کلاس احتراق و هدایت حرارتی. - استاندارد ASHRAE 90.1:
برای بهره‌وری انرژی در سیستم‌های تهویه مطبوع صنعتی. - مقررات ملی ایران:
در مبحث ۱۴ مقررات ملی ساختمان، الزاماتی برای عایق‌کاری کانال‌ها برای کاهش اتلاف انرژی ذکر شده است.
✅ ۵. معرفی برندهای معتبر تولیدکننده کانال اسپیرال عایق‌دار
| برند | کشور | ویژگی متمایز | سطح قیمت | کیفیت کلی |
|---|---|---|---|---|
| Lindab | سوئد | اتصالات دقیق و مقاومت بالا | بالا | بسیار بالا |
| Kingspan | ایرلند | عایق‌های نانویی یکپارچه | بالا | بسیار بالا |
| Spiro | سوئیس | تمرکز بر تولید خودکار با CNC | متوسط | بالا |
| هدایت تهویه | ایران | سفارشی‌سازی با عایق الاستومری | مناسب | بالا |
| تهویه پارس سعید | ایران | تولید انبوه پروژه‌ای | مناسب | بالا |
✅ ۶. نمونه پروژه‌های صنعتی موفق
- کارخانه فولاد خوزستان:
اجرای کانال اسپیرال عایق‌دار برای تأمین هوای تازه خطوط تولید در فضای گرم و مرطوب. کاهش ۱۲٪ مصرف برق سیستم تهویه. - مرکز داده ملی (تهران):
استفاده از کانال‌های اسپیرال با عایق آنتی‌باکتریال برای تأمین هوای کنترل‌شده به سرورها. عملکرد پایدار در دمای بالا. - بیمارستان تخصصی در شیراز:
مسیرهای طولانی انتقال هوای مطبوع با عایق‌کاری کامل برای جلوگیری از رشد قارچ و تعرق.
✅ ۷. تکنولوژی‌های نوین در تولید کانال اسپیرال عایق‌دار
- عایق نانویی: سبک، نازک، ضد آتش و دارای ضریب هدایت حرارتی بسیار پایین.
- پوشش‌های ضد قارچ و باکتری: مخصوص فضاهای حساس مانند اتاق تمیز و صنایع داروسازی.
- فرآیند تولید یکپارچه CNC: که در آن برش، اتصال و عایق‌کاری به‌صورت کاملاً اتومات انجام می‌شود.
✅ ۸. نکات اجرایی نصب و نگهداری
- اتصالات بدون نشتی: استفاده از بست‌های لاستیکی یا واشردار.
- محافظت از عایق در زمان حمل: استفاده از رول‌های بسته‌بندی مخصوص برای جلوگیری از آسیب فیزیکی.
- بازدید دوره‌ای: بررسی سالم بودن لایه عایق، تمیزی سطح خارجی، و چک کردن عدم ترک‌خوردگی در مناطق بحرانی (مثلاً در زانوها).
۱. تحلیل آکوستیکی کانال اسپیرال عایق‌دار
در محیط‌های صنعتی که نویز مکانیکی و جریان هوا می‌تواند به یک عامل مزاحم تبدیل شود، نقش عایق‌کاری آکوستیکی کانال اسپیرال بسیار پررنگ است. عایق‌هایی مانند الاستومری یا پشم سنگ، نه‌تنها انتقال حرارت را کاهش می‌دهند بلکه توانایی جذب صوت را نیز دارند.
کانال اسپیرال عایق‌دار می‌تواند تا ۲۰ دسی‌بل کاهش صدا در محدوده ۵۰۰-۱۰۰۰ هرتز ایجاد کند، که این بازه فرکانسی معمولاً مربوط به جریان هوای پرسرعت یا عملکرد تجهیزات مکانیکی است. این موضوع در اتاق‌های کنترل، مراکز داده، بیمارستان‌ها و حتی خطوط تولید بسیار حیاتی است.
۲. تأثیر عایق بر کنترل رطوبت و کپک
یکی از معضلات رایج در سیستم‌های تهویه مطبوع، تشکیل شبنم و در پی آن رشد کپک در لایه‌های داخلی کانال‌هاست. کانال اسپیرال عایق‌دار، با استفاده از لایه عایق سلول بسته مانند الاستومر، از نفوذ رطوبت جلوگیری می‌کند.
این ویژگی باعث می‌شود محیط داخل کانال خشک و عاری از رشد میکروارگانیسم‌های خطرناک باقی بماند. به همین دلیل، در محیط‌هایی با رطوبت بالا مانند استخرها، آشپزخانه‌های صنعتی و مراکز درمانی، استفاده از این نوع کانال توصیه می‌شود.
۳. بررسی عایق‌های ترکیبی (الاستومر + فویل آلومینیومی)
عایق‌هایی که دارای پوشش فویلی هستند، علاوه بر جلوگیری از تبادل حرارتی، تابش حرارتی را نیز بازتاب می‌دهند. این ترکیب در کانال‌های اسپیرال عایق‌دار، عملکردی دوگانه دارد:
- فویل آلومینیومی: مقاومت در برابر نفوذ بخار، افزایش دوام، بازتاب حرارت تابشی.
- لایه الاستومری یا پشم شیشه: کاهش انتقال حرارت و نویز.
در پروژه‌هایی با بار تابشی زیاد (مثل سقف‌های فلزی یا کارخانه‌های کوره‌ای)، این نوع ترکیب به شدت توصیه می‌شود.
۴. بررسی حمل و نقل و نگهداری پیش از نصب
کانال اسپیرال عایق‌دار اگر به درستی حمل و نگهداری نشود، ممکن است دچار له‌شدگی، پارگی یا خراش روی لایه عایق شود که باعث کاهش عملکرد آن خواهد شد. برخی نکات مهم در این زمینه:
- استفاده از پلاستیک حباب‌دار و تسمه‌های نرم در زمان حمل.
- انبار کردن در محیط‌های خشک، سرپوشیده و دور از اشعه خورشید.
- عدم انبار روی زمین خاکی یا ناهموار.
توصیه می‌شود تا پیش از نصب، کانال‌ها کاملاً بررسی و در صورت وجود آسیب، عایق موضعی ترمیم شود.
۵. مدلسازی CFD جریان هوا در کانال اسپیرال عایق‌دار
در طراحی‌های پیشرفته، شبیه‌سازی جریان هوا با استفاده از نرم‌افزارهای CFD مانند ANSYS یا SolidWorks Flow می‌تواند نشان دهد:
- افت فشار در کانال عایق‌دار نسبت به نوع بدون عایق.
- چگونگی توزیع دما در طول مسیر کانال.
- نقاط بحرانی با ریسک چگالش یا افت انرژی.
کانال اسپیرال با مقطع گرد، به‌طور طبیعی جریان یکنواخت‌تری دارد که این موضوع در CFD به وضوح مشخص است.
۶. مقایسه تأثیر عایق در کاهش بار برودتی و حرارتی سیستم HVAC
استفاده از کانال عایق‌دار در یک پروژه صنعتی می‌تواند تأثیر مستقیمی بر کاهش بار سیستم تهویه داشته باشد:
- در شرایطی که عایق مناسب انتخاب شده، بار گرمایی انتقالی از کانال به محیط ممکن است تا ۳۰% کاهش یابد.
- این کاهش باعث انتخاب سیستم‌هایی با ظرفیت کمتر می‌شود (مثلاً چیلر با ظرفیت پایین‌تر)، که مستقیماً در هزینه‌های خرید، مصرف انرژی و نگهداری صرفه‌جویی می‌کند.
در برخی پروژه‌های اجرایی، کاهش ۱۵ الی ۲۵ درصدی هزینه‌های انرژی سالیانه با استفاده از کانال اسپیرال عایق‌دار گزارش شده است.
۷. آینده‌پژوهی و فناوری‌های نسل بعد در عایق‌کاری کانال‌ها
فناوری عایق‌کاری در حال تحول است. در آینده نزدیک می‌توان انتظار داشت که:
- عایق‌های هوشمند دارای حسگرهای رطوبت و حرارت داخلی شوند که به سیستم کنترل مرکزی هشدار می‌دهند.
- عایق‌های خودترمیم‌شونده (مثلاً بر پایه نانوژل‌ها) در برابر پارگی یا آسیب مکانیکی واکنش نشان داده و خود را بازسازی می‌کنند.
- استفاده از ایروژل‌ها با ضریب انتقال حرارت بسیار پایین و ضخامت بسیار کم برای فضاهای محدود.
این پیشرفت‌ها، عمر مفید کانال‌ها را افزایش داده و نگهداری را ساده‌تر خواهند کرد.
🔍 جمع‌بندی نهایی: کانال اسپیرال عایق‌دار در یک نگاه
کانال اسپیرال عایق‌دار، ترکیبی هوشمندانه از طراحی مهندسی و فناوری عایق‌کاری است که نقش حیاتی در بهینه‌سازی عملکرد سیستم‌های تهویه مطبوع، کاهش اتلاف انرژی، کنترل نویز و مقابله با چگالش ایفا می‌کند. این نوع کانال، به‌ویژه در پروژه‌های صنعتی، بیمارستانی، تجاری و محیط‌های پرتردد که نیاز به عملکرد بالا، دوام طولانی و کاهش هزینه‌های بهره‌برداری دارند، یک انتخاب ایده‌آل است.
✅ از مزایای کلیدی آن می‌توان به افت فشار کمتر، کنترل رطوبت، عملکرد آکوستیکی برتر و نصب سریع‌تر اشاره کرد.
✅ با انتخاب صحیح نوع عایق (الاستومری، پشم سنگ، فویل‌دار و…) می‌توان کارایی سیستم را به‌طور چشمگیری افزایش داد.
✅ البته، باید به چالش‌هایی همچون هزینه اولیه بالاتر، نیاز به نگهداری دقیق و اجرای صحیح درزها توجه شود تا مزایا حفظ گردد.
در نهایت، انتخاب کانال اسپیرال عایق‌دار باید بر اساس نیاز پروژه، اقلیم منطقه، سطح حساسیت به نویز و رطوبت و هدف‌گذاری در صرفه‌جویی انرژی صورت گیرد. استفاده از طراحی مهندسی، مشاوره تخصصی و اجرای حرفه‌ای، تضمین‌کننده عملکرد بهینه این سیستم در سال‌های آینده خواهد بود.
