مقدمه
در طراحی و اجرای سیستم‌های تهویه مطبوع، انتخاب نوع کانال‌کشی از اهمیت بسیار بالایی برخوردار است. دو گزینه اصلی پیش‌روی طراحان و مجریان، کانال اسپیرال (Spiral Duct) و کانال چهارگوش (Rectangular Duct) است. این دو نوع کانال، هر یک دارای مزایا، معایب، و کاربردهای خاص خود هستند. در این مقاله قصد داریم با بررسی دقیق و مقایسه‌ای جامع، انتخاب مناسبی برای پروژه‌های مختلف داشته باشیم.

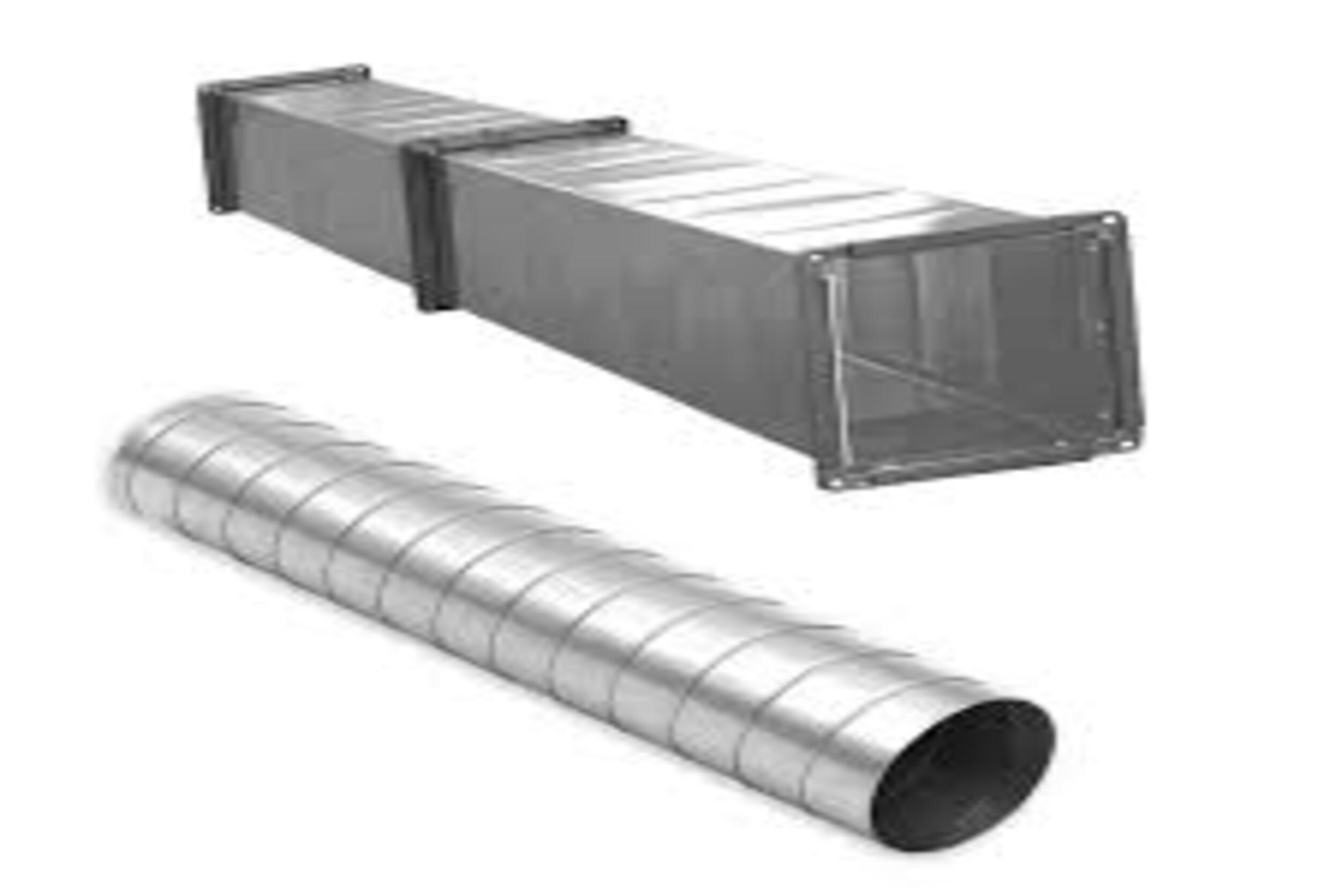

۱. ساختار و شکل هندسی
کانال اسپیرال:
دارای مقطع دایره‌ای است که به‌صورت مارپیچی از ورق فلزی (معمولاً گالوانیزه) ساخته می‌شود. اتصالات آن اغلب به‌صورت کوپلری یا فلنجی هستند.

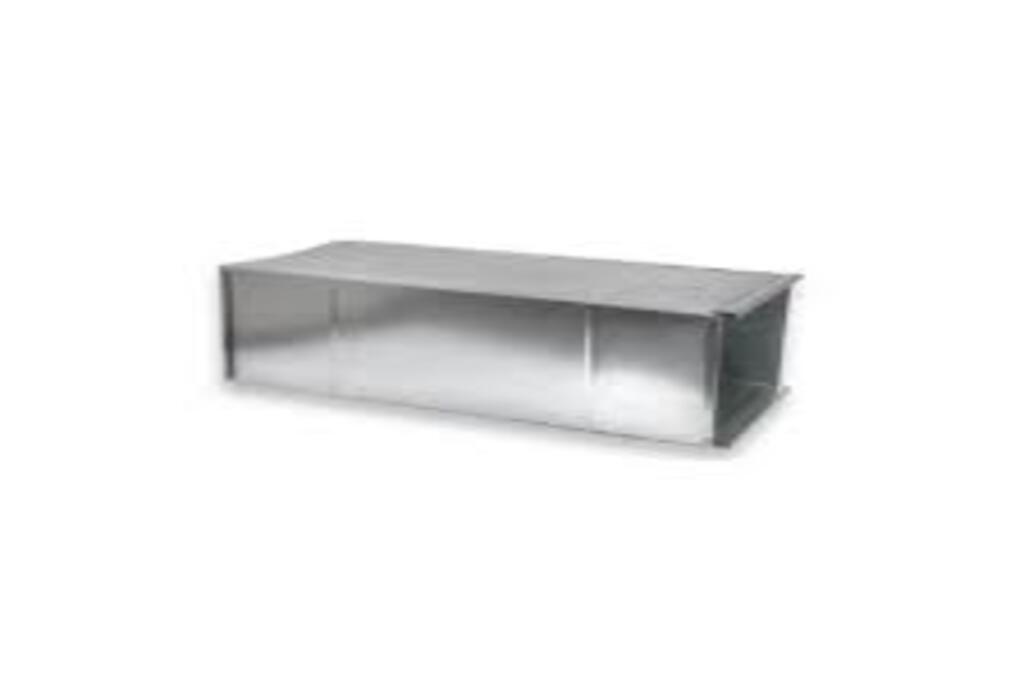

کانال چهارگوش:
دارای مقطع مستطیلی یا مربعی است و از اتصال ورق‌های صاف گالوانیزه به کمک خم‌کاری و جوشکاری ساخته می‌شود.
توضیح:
مقطع گرد کانال اسپیرال باعث کاهش افت فشار و جریان بهتر هوا می‌شود، در حالی‌که کانال‌های چهارگوش برای فضاهای محدود و کنار دیوارها مناسب‌تر هستند.
۲. افت فشار و راندمان جریان هوا
اسپیرال:
به دلیل شکل دایره‌ای، مقاومت هوای کمتری دارد و افت فشار در آن پایین‌تر است.
چهارگوش:
به‌علت زوایای تیز و ناهمواری‌های بیشتر در مسیر جریان، افت فشار بیشتری ایجاد می‌کند.
توضیح:
در پروژه‌هایی با طول کانال زیاد یا نیاز به راندمان بالا، کانال اسپیرال ترجیح داده می‌شود.
۳. هزینه ساخت و نصب
اسپیرال:
در حجم بالا، تولید آن صنعتی‌تر و کم‌هزینه‌تر است، به‌ویژه اگر از ماشین آلات تمام‌اتوماتیک استفاده شود.
چهارگوش:
ساخت دستی و برش و خم‌کاری متعدد باعث افزایش هزینه تولید و زمان می‌شود.
توضیح:
برای پروژه‌های بزرگ و صنعتی، اسپیرال از نظر هزینه و زمان نصب به‌صرفه‌تر است.
۴. اشغال فضا و انعطاف در طراحی
اسپیرال:
به‌علت شکل دایره‌ای، ممکن است در برخی فضاها قابل استفاده نباشد یا بخشی از فضا را بلااستفاده کند.
چهارگوش:
قابل جای‌گیری دقیق در گوشه‌ها، زیر سقف کاذب، و کنار دیوارهاست.
توضیح:
در معماری‌های فشرده یا سقف‌های با ارتفاع محدود، کانال چهارگوش کاربرد بیشتری دارد.
۵. نشتی هوا و آب‌بندی
اسپیرال:
در صورت نصب صحیح و استفاده از کوپلر یا فلنج مناسب، نشتی بسیار کمی دارد.
چهارگوش:
به دلیل تعداد زیاد اتصالات و زوایا، احتمال نشتی بیشتر است.
توضیح:
در پروژه‌هایی که نشتی هوا باید حداقل باشد (مثلاً کلین روم یا بیمارستان)، اسپیرال انتخاب مناسبی است.
۶. عایق‌کاری و کنترل صدا
اسپیرال:
به‌راحتی می‌توان عایق‌های رولی یا الاستومری روی آن نصب کرد، ولی عایق‌کاری داخلی در آن دشوارتر است.
چهارگوش:
سطح صاف آن، نصب عایق داخلی و خارجی را ساده‌تر می‌کند. امکان استفاده از سایلنسر داخلی نیز بیشتر است.
توضیح:
در پروژه‌های حساس به صدا (مانند استودیو، دفاتر خاص)، چهارگوش با سایلنسر داخلی رایج‌تر است.
۷. زیبایی و نمای معماری
اسپیرال:
در طراحی‌های صنعتی و مدرن، بدون پوشش استفاده می‌شود و جلوه بصری زیبایی دارد.
چهارگوش:
معمولاً در سقف کاذب پنهان می‌شود و ظاهر آن مناسب فضاهای باز نیست.
توضیح:
برای فضاهای لوفت، کافی‌شاپ، فروشگاه‌های صنعتی، کانال اسپیرال بدون پوشش رایج است.
۸. وزن و ساختار فیزیکی
اسپیرال:
به‌علت استفاده بهینه از ورق، وزن کلی کمتری دارد.
چهارگوش:
معمولاً وزن بیشتری دارد زیرا نیاز به خم‌کاری و اتصالات بیشتر دارد.
توضیح:
در پروژه‌هایی که وزن کانال تأثیر زیادی روی سازه دارد، اسپیرال اولویت دارد.
۹. نگهداری و دسترسی
چهارگوش:
بازرسی و تمیزکاری داخل کانال ساده‌تر است، مخصوصاً اگر دریچه‌های بازدید نصب شده باشند.
اسپیرال:
به‌علت مقطع گرد، نصب دریچه بازدید و دسترسی به داخل دشوارتر است.
۱۰. استانداردها و الزامات بهداشتی
اسپیرال:
در صورت آب‌بندی صحیح، برای فضاهای بهداشتی مانند اتاق عمل مناسب است.
چهارگوش:
با رعایت اصول تمیزی داخلی، در پروژه‌های بیمارستانی کاربرد زیادی دارد.
۱۱. شرایط اقلیمی
مناطق سردسیر:
اسپیرال با عایق مناسب عملکرد حرارتی بهتری دارد.
مناطق مرطوب:
کانال چهارگوش با پوشش ضدزنگ و آب‌بندی دقیق بهتر عمل می‌کند.
۱۲. آینده‌پژوهی و تکنولوژی
با ورود تکنولوژی‌های مدرن مانند مدل‌سازی BIM، کانال اسپیرال به‌دلیل سادگی مدل‌سازی و استانداردسازی قطعات، آینده‌نگرانه‌تر است.
جدول مقایسه‌ای جامع
| ویژگی | کانال اسپیرال | کانال چهارگوش |
|---|---|---|
| راندمان جریان هوا | بالا | متوسط |
| افت فشار | کم | زیاد |
| هزینه تولید | کمتر (در تولید انبوه) | بیشتر |
| انعطاف در فضاهای فشرده | کمتر | بیشتر |
| نصب عایق داخلی | دشوارتر | آسان‌تر |
| زیبایی بصری | مناسب طراحی باز | نیاز به پوشش |
| نشتی هوا | کمتر | بیشتر |
| تعمیر و بازدید | دشوار | آسان |
نتیجه‌گیری
در نهایت، انتخاب بین کانال اسپیرال و چهارگوش به نوع پروژه، فضای در دسترس، نیازهای فنی و بودجه بستگی دارد. اگر به‌دنبال راندمان بالا، هزینه کمتر و ظاهر صنعتی هستید، کانال اسپیرال گزینه مناسبی است. اگر فضای نصب محدود دارید و به سهولت عایق‌کاری و دسترسی نیاز دارید، کانال چهارگوش منطقی‌تر است.
سؤالات متداول
۱. آیا کانال اسپیرال فقط در پروژه‌های بزرگ صنعتی کاربرد دارد؟
خیر، در پروژه‌های تجاری و حتی مسکونی با طراحی خاص هم کاربرد دارد.
۲. عمر مفید کانال اسپیرال چقدر است؟
بسته به شرایط نگهداری، بین ۲۰ تا ۳۰ سال عمر مفید دارد.
۳. آیا می‌توان از ترکیب کانال اسپیرال و چهارگوش استفاده کرد؟
بله، در پروژه‌های ترکیبی بسته به فضا و کاربری هر دو نوع استفاده می‌شود.
۴. برای پروژه‌های بهداشتی، کدام نوع توصیه می‌شود؟
اگر اجرای آب‌بندی کامل انجام شود، هر دو قابل استفاده‌اند؛ ولی چهارگوش بازدیدپذیرتر است.
۱. بررسی تأثیر کانال اسپیرال و چهارگوش بر سرعت اجرای پروژه
یکی از مهم‌ترین فاکتورها در پروژه‌های تأسیساتی، سرعت نصب و اجرای کانال‌کشی است. در این زمینه، کانال‌های اسپیرال به‌دلیل ساختار مدولار، قابلیت نصب سریع‌تری دارند. برای مثال، اتصالات ساده‌تر، عدم نیاز به پیچ و مهره‌های زیاد و تولید انبوه پیش‌ساخته باعث می‌شود در پروژه‌های بزرگ مانند مراکز خرید یا سوله‌های صنعتی، زمان نصب تا ۳۰٪ کاهش یابد. در مقابل، کانال‌های چهارگوش به نیروی کار ماهرتر و زمان‌بری بیشتری در محل پروژه نیاز دارند؛ زیرا اغلب اتصال آن‌ها با فلنج، نبشی و عملیات جوش یا پیچ‌کاری همراه است.
۲. مطالعه موردی (Case Study)
در پروژه‌ی تهویه یک بیمارستان ۸ طبقه در شمال کشور، در ابتدا تصمیم بر استفاده از کانال‌های چهارگوش گالوانیزه بود. اما پس از بررسی اولیه‌ی فضای سقف کاذب و نیاز به کاهش نویز، تیم طراحی تصمیم گرفت از کانال اسپیرال استفاده کند. نتیجه این تغییر عبارت بود از:
- کاهش زمان نصب از ۳۲ روز به ۲۱ روز
- افت فشار کمتر به‌دلیل سطح تماس گرد و یکنواخت‌تر
- کاهش مصرف انرژی سیستم فن کویل مرکزی تا ۱۸٪
- هزینه نهایی کمتر به‌دلیل صرفه‌جویی در متریال اتصالات
۳. بررسی عملکرد آیرودینامیکی در پیچ‌ها و زانویی‌ها
در مسیرهای طولانی یا دارای تغییر جهت زیاد، رفتار آیرودینامیکی کانال‌ها تأثیر مستقیم بر بازده سیستم تهویه دارد. کانال‌های اسپیرال به‌دلیل انحنای طبیعی، در زانویی‌ها اصطکاک و تلاطم کمتری ایجاد می‌کنند. درحالی‌که زانویی‌های کانال چهارگوش، مخصوصاً در زاویه‌های ۹۰ درجه، افت فشار شدیدی دارند. نمودارهای شبیه‌سازی CFD (Computational Fluid Dynamics) نشان می‌دهند که نرخ جریان هوا در پیچ‌های اسپیرال تا ۱۵٪ پایدارتر است و نسبت به نوع چهارگوش کمتر باعث ایجاد اغتشاش در سیستم می‌شود.
۴. تجزیه و تحلیل لرزش و نویز در کانال‌ها
در محیط‌هایی مانند بیمارستان یا استودیوهای صوتی، انتقال لرزش و صدای فن اهمیت بالایی دارد. کانال اسپیرال به‌دلیل ساختار یکپارچه و گرد، کمتر دچار تشدید صوتی می‌شود. همچنین ضخامت دیواره در مدل‌های صنعتی اسپیرال، اغلب بیشتر از نوع چهارگوش بوده و به جذب ارتعاشات کمک می‌کند. در مقابل، کانال‌های چهارگوش به دلیل سطوح تخت و اتصال‌های زیاد، بیشتر مستعد ایجاد “echo” صوتی هستند، به‌خصوص اگر عایق‌کاری صوتی مناسبی انجام نشود.
۵. سازگاری با سیستم‌های هوشمند تهویه (BMS)
سیستم‌های مدرن BMS (Building Management System) نیازمند نصب سنسورها، دمپرهای موتوری و تجهیزات کنترلی هستند. در این زمینه، کانال‌های چهارگوش به‌دلیل سطح صاف، راحت‌تر امکان نصب دقیق سنسورها را فراهم می‌کنند. اما در کانال‌های اسپیرال نیز با استفاده از قطعات تبدیلی مخصوص، می‌توان تجهیزات هوشمند را به‌درستی نصب کرد. همچنین، نصب تجهیزات کنترلی در اسپیرال نیاز به بازشوهای پیش‌طراحی‌شده دارد که باید در مرحله طراحی لحاظ شود.
۶. بررسی الزامات آتش‌نشانی و ایمنی در دو نوع کانال
در طراحی کانال‌ها، رعایت استانداردهای مقاومت در برابر آتش حیاتی است. کانال اسپیرال به دلیل سطح یکنواخت و درزهای کمتر، در انتقال دود یا آتش نسبت به کانال چهارگوش ایمن‌تر عمل می‌کند. همچنین، نصب دمپرهای ضد حریق در اسپیرال ساده‌تر است، زیرا اتصال مستقیم آن‌ها به لاین اصلی، بدون نیاز به تکیه‌گاه‌های جانبی، امکان‌پذیر است. در مقابل، کانال‌های چهارگوش به دلیل اتصالات متعدد در محل‌های بحرانی مانند دیوارهای برشی، نیاز به کنترل دقیق‌تری دارند.
۷. اثرپذیری از خوردگی در محیط‌های خاص (مثل ساحلی یا کارخانه‌ای)
در محیط‌های با رطوبت یا آلودگی بالا مانند کارخانه‌های اسیدی یا مناطق ساحلی، مقاومت در برابر خوردگی از اهمیت ویژه‌ای برخوردار است. کانال‌های اسپیرال معمولاً با ورق گالوانیزه گرم ساخته می‌شوند که مقاومت خوبی در برابر زنگ‌زدگی دارد. اما در صورت نیاز به مقاومت بیشتر، استفاده از اسپیرال آلومینیومی یا استیل ضدزنگ توصیه می‌شود. در کانال‌های چهارگوش، چون تعداد جوش و اتصالات بیشتر است، نواحی ضعف بیشتری در برابر نفوذ رطوبت وجود دارد، مگر اینکه به‌درستی با پوشش‌های مخصوص ضدخوردگی پوشانده شوند.
جمع‌بندی نهایی
کانال‌های اسپیرال عایق‌دار در سال‌های اخیر به‌عنوان یک راهکار پیشرفته و کارآمد در پروژه‌های صنعتی، تجاری و حتی بیمارستانی مطرح شده‌اند. ساختار گرد و مدولار این کانال‌ها، همراه با استفاده از انواع عایق‌های حرارتی و صوتی (نظیر الاستومری، پلی‌اتیلن، پشم شیشه و…)، سبب شده تا بازدهی سیستم‌های تهویه مطبوع به‌شکل محسوسی بهبود یابد.
مزایایی همچون افت فشار کمتر، صرفه‌جویی در مصرف انرژی، نصب سریع‌تر، کاهش انتقال صوت و ارتعاش، و سازگاری بهتر با محیط‌های خاص (مرطوب، شیمیایی یا گرم)، از جمله دلایل اصلی محبوبیت این نوع کانال‌ها در پروژه‌های صنعتی به‌شمار می‌روند. با این حال، چالش‌هایی نظیر قیمت اولیه بیشتر، نیاز به تجهیزات خاص در تولید و حمل‌ونقل دشوار در برخی پروژه‌های شهری نیز باید مورد توجه قرار گیرند.
در نهایت، انتخاب بین کانال اسپیرال عایق‌دار و سایر گزینه‌های موجود باید بر اساس نوع پروژه، شرایط اقلیمی، نیازهای صوتی و حرارتی، و اهداف بلندمدت بهره‌برداری انجام شود. بهره‌گیری از تیم طراحی حرفه‌ای و مشاوره با تأمین‌کنندگان معتبر می‌تواند نقش مهمی در تضمین عملکرد بهینه این نوع سیستم ایفا کند.
