راهنمای جامع و تخصصی با جزئیات کامل

۱. مقدمه

سیستم‌های تهویه مطبوع (HVAC) از اجزای حیاتی در ساختمان‌های مسکونی، تجاری، صنعتی و بهداشتی محسوب می‌شوند. یکی از بخش‌های اصلی این سیستم‌ها، کانال‌های تهویه هستند که هوای تازه را به فضاها منتقل می‌کنند و هوای آلوده را خارج می‌سازند.کانال اسپیرال یکی از پرکاربردترین انواع کانال‌های تهویه است که با ویژگی‌های خاص خود، توانسته جایگاه ویژه‌ای در بازار سیستم‌های تهویه مطبوع به دست آورد. در این مقاله به معرفی کامل کانال اسپیرال، انواع، مزایا، کاربردها، استانداردها، مقایسه‌ها و نکات مهم در طراحی و نصب می‌پردازیم تا مهندسان، طراحان و فعالان حوزه HVAC بتوانند با آگاهی کامل انتخاب و اجرای بهینه داشته باشند.

۲. تعریف کانال اسپیرال و نحوه تولید آن

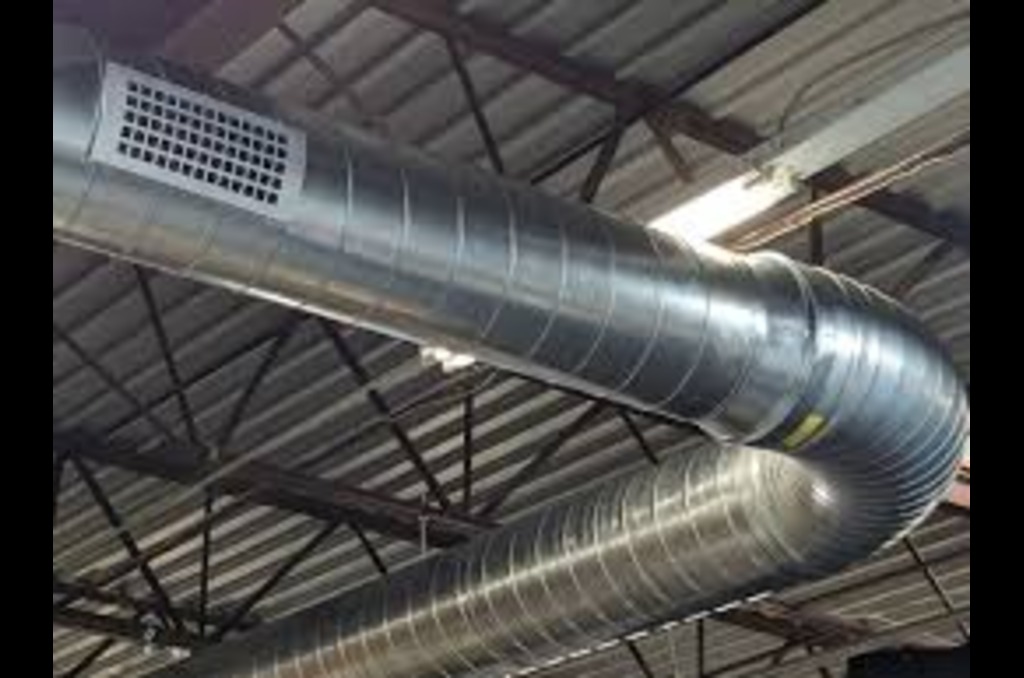

تعریف کانال اسپیرال

کانال اسپیرال (Spiral Duct) یک نوع کانال تهویه دایره‌ای شکل است که ورق فلزی به صورت مارپیچ (اسپیرال) شکل داده شده و به هم متصل می‌شود تا یک لوله یا مجرای هوایی با قطر دلخواه تولید شود. این شکل هندسی باعث افزایش مقاومت مکانیکی و کاهش افت فشار هوا در داخل کانال می‌شود.

نحوه تولید کانال اسپیرال

فرآیند تولید کانال اسپیرال شامل مراحل زیر است:

1. انتخاب ورق فلزی
   معمولا از ورق‌های گالوانیزه یا استیل ضدزنگ با ضخامت مشخص استفاده می‌شود. ضخامت ورق بسته به کاربرد و فشار کاری کانال انتخاب می‌شود (معمولاً ۰.۵ تا ۱.۲ میلی‌متر).
2. برش ورق
   ورق‌ها به طول‌های استاندارد بریده می‌شوند.
3. فرم‌دهی مارپیچی
   ورق وارد دستگاه اسپیرال‌ساز می‌شود که آن را به صورت مارپیچ شکل می‌دهد و همزمان لبه‌ها را به یکدیگر جوش یا قفل می‌کند تا کانال ساخته شود.
4. کنترل کیفیت و بازرسی
   برای تضمین ابعاد، قطر و مقاومت، کانال‌ها به دقت کنترل می‌شوند.
5. فلنج‌زنی و برش نهایی
   سر و انتهای کانال فلنج زده می‌شود تا قابلیت اتصال راحت‌تر فراهم شود.

تصویر شماتیک تولید کانال اسپیرال

(اینجا می‌توان تصویری شماتیک از دستگاه اسپیرال‌ساز و مراحل تولید ارائه داد)

۳. انواع کانال اسپیرال

کانال اسپیرال بسته به نوع مواد اولیه و کاربرد، در چند دسته تقسیم می‌شود:

۴. مزایای کانال اسپیرال نسبت به کانال چهارگوش

یکی از مهم‌ترین مزایای کانال اسپیرال، شکل دایره‌ای و ساختار مارپیچی آن است که باعث بهبود بسیاری از مشخصات فنی و اجرایی نسبت به کانال‌های چهارگوش سنتی می‌شود.

۵. کاربردهای کانال اسپیرال در صنایع مختلف

کانال اسپیرال به دلیل مزایا و ویژگی‌های فنی، در طیف وسیعی از صنایع و پروژه‌ها کاربرد دارد:

• ساختمان‌های اداری و تجاری: تامین هوای تازه و تهویه مطبوع محیط‌های بزرگ با کمترین افت فشار و هزینه نصب
• بیمارستان‌ها و مراکز بهداشتی: به دلیل امکان تولید با استیل ضدزنگ و رعایت الزامات بهداشتی
• صنایع غذایی و دارویی: کانال‌های آلومینیومی و استیل برای جلوگیری از خوردگی و آلودگی
• مترو و تونل‌ها: سیستم‌های تهویه بزرگ با نیاز به کانال‌های مقاوم و کم افت فشار
• مراکز داده و IT: کنترل دما و رطوبت با کانال‌های دقیق و بهداشتی
• پروژه‌های صنعتی: انتقال هوای با دمای بالا یا آلوده با کانال‌های مقاوم شیمیایی

۶. مواد اولیه مورد استفاده در کانال اسپیرال

۷. مشخصات فنی و استانداردها

کانال اسپیرال بر اساس استانداردهای جهانی و ملی ساخته و کنترل می‌شود تا کیفیت و ایمنی سیستم تضمین شود:

• قطر کانال: از ۱۰۰ میلی‌متر تا ۱۶۰۰ میلی‌متر (بسته به نیاز پروژه)
• ضخامت ورق: بسته به فشار کاری و استانداردها بین ۰.۵ تا ۱.۲ میلی‌متر متغیر است
• استانداردهای ساخت:
  • SMACNA (USA)
  • DW144 (انگلستان)
  • DIN EN 1507 (آلمان)
• کلاس نشتی هوا:
  • کلاس A (کمترین نشتی) تا کلاس D (بیشترین)

۸. مقایسه کانال اسپیرال با دیگر انواع کانال‌ها

جدول مقایسه‌ای مشخصات فنی

۹. طراحی و محاسبات کانال اسپیرال

طراحی کانال اسپیرال باید بر اساس نیازهای تهویه، فشار استاتیکی، افت فشار، و شرایط نصب انجام شود. مراحل اصلی طراحی شامل تعیین قطر کانال، ضخامت ورق، طول کانال و نوع اتصالات است.

۹.۱ تعیین قطر کانال

قطر کانال اسپیرال ارتباط مستقیم با دبی هوای مورد نیاز (Q) و سرعت هوا (V) دارد. رابطه اصلی محاسبه قطر کانال به صورت زیر است: D=4QπVD = \sqrt{\frac{4Q}{\pi V}}

که در آن:

• DD: قطر کانال (متر)
• QQ: دبی هوا (مترمکعب بر ثانیه)
• VV: سرعت هوا (متر بر ثانیه)

۹.۲ تعیین ضخامت ورق کانال

ضخامت ورق براساس فشار استاتیکی داخل کانال و طول آن تعیین می‌شود. جداول استاندارد SMACNA و DW144 ضخامت‌های پیشنهادی بر اساس قطر کانال و فشار را ارائه می‌دهند. به عنوان مثال:

۹.۳ افت فشار در کانال اسپیرال

یکی از مزایای کانال اسپیرال افت فشار کمتر نسبت به کانال چهارگوش است. افت فشار (ΔP) به دلیل اصطکاک و تغییرات مسیر هوا محاسبه می‌شود: ΔP=f×LD×ρV22\Delta P = f \times \frac{L}{D} \times \frac{\rho V^2}{2}

که در آن:

• ff: ضریب اصطکاک
• LL: طول کانال (متر)
• DD: قطر کانال (متر)
• ρ\rho: چگالی هوا (کیلوگرم بر متر مکعب)
• VV: سرعت هوا (متر بر ثانیه)

۹.۴ اتصالات و لوازم جانبی

برای تکمیل شبکه کانال اسپیرال، نیاز به اتصالات مختلف است: زانویی‌ها، سه‌راهی‌ها، دمپرها، فلنج‌ها و درپوش‌ها که مطابق استانداردها طراحی می‌شوند.

۱۰. نصب و نگهداری کانال اسپیرال

۱۰.۱ مراحل نصب

• بررسی و آماده‌سازی محل نصب: اطمینان از هماهنگی با نقشه‌های پروژه و شرایط محیطی
• اتصال قطعات کانال: استفاده از فلنج‌ها و پیچ‌ها برای اتصال قطعات اسپیرال به هم
• عیب‌یابی نشتی: تست فشار و کنترل درزها برای جلوگیری از نشتی هوا
• عایق‌کاری: در صورت نیاز، پوشش‌های عایق حرارتی یا صوتی بر روی کانال نصب می‌شود
• تثبیت مکانیکی: استفاده از بست‌ها و آویزهای مناسب برای تثبیت کانال در محل

۱۰.۲ نکات مهم نگهداری

• بازرسی دوره‌ای برای تشخیص زنگ‌زدگی، نشتی و آسیب مکانیکی
• تمیزکاری داخل کانال برای جلوگیری از تجمع گرد و غبار و باکتری‌ها
• تعویض قطعات آسیب‌دیده در زمان مناسب
• بررسی و تنظیم دمپرها و سایر تجهیزات جانبی

۱۱. استانداردها و مقررات مربوط به کانال اسپیرال

۱۱.۱ استانداردهای بین‌المللی

• SMACNA: انجمن تولیدکنندگان کانال و اتصالات تهویه آمریکا با استانداردهای جامع برای ساخت و نصب کانال‌های اسپیرال
• DW144: استاندارد بریتانیایی با قوانین دقیق در مورد ابعاد و تست نشتی
• DIN EN 1507: استاندارد اروپایی برای کانال‌های فلزی و مشخصات فنی آن‌ها

۱۱.۲ الزامات ایمنی و کیفیت

• رعایت ضوابط مربوط به مقاومت در برابر آتش‌سوزی
• کنترل کیفیت جوش و اتصالات
• اطمینان از قابلیت حمل و نقل و نصب آسان
• حفظ بهداشت و جلوگیری از رشد میکروارگانیسم‌ها در کانال‌ها

۱۲. قیمت و هزینه‌های کانال اسپیرال

قیمت کانال اسپیرال وابسته به عوامل زیر است:

۱۳. مقایسه برندهای معتبر کانال اسپیرال در بازار ایران

۱۴. سوالات متداول (FAQ)

سوال ۱: کانال اسپیرال برای چه فضاهایی مناسب‌تر است؟

پاسخ: به دلیل افت فشار کم و مقاومت مکانیکی بالا، کانال اسپیرال برای پروژه‌های بزرگ و متوسط، محیط‌های صنعتی، اداری و بیمارستانی بسیار مناسب است.

سوال ۲: آیا می‌توان کانال اسپیرال را در فضای باز نصب کرد؟

پاسخ: بله، ولی باید از ورق‌های مقاوم به شرایط جوی و پوشش‌های محافظ استفاده شود.

سوال ۳: چه نکاتی هنگام انتخاب ضخامت ورق کانال اسپیرال باید رعایت شود؟

پاسخ: فشار کاری سیستم، طول کانال، و شرایط محیطی مهم‌ترین عوامل تعیین‌کننده ضخامت هستند.

۱۵. جمع‌بندی و نتیجه‌گیری

کانال اسپیرال یکی از بهترین گزینه‌ها برای سیستم‌های تهویه مطبوع مدرن است که با مزایای فراوان خود، انتخاب اول بسیاری از مهندسان و طراحان HVAC است. طراحی دقیق، انتخاب مواد مناسب، نصب حرفه‌ای و نگهداری منظم، کلید عملکرد بهینه و عمر طولانی این نوع کانال است. با توجه به پیشرفت‌های تکنولوژی و استفاده از استانداردهای روز دنیا، کانال اسپیرال روز به روز در پروژه‌های مختلف جایگاه خود را محکم‌تر می‌کند.

طراحی و انتخاب کانال اسپیرال

وقتی می‌خواهیم کانال اسپیرال رو طراحی کنیم، باید چند چیز رو در نظر بگیریم: اندازه کانال، چقدر هوا باید ازش عبور کنه، و اینکه هوا با چه سرعتی حرکت می‌کنه. این موارد کمک می‌کنه که کانال درست و کارا ساخته بشه.

اندازه کانال معمولا بر اساس مقدار هوایی که باید منتقل بشه تعیین میشه. مثلاً اگر بخوایم یک اتاق بزرگ رو تهویه کنیم، نیاز به کانال بزرگ‌تر داریم.

چطوری کانال اسپیرال نصب می‌شه؟

نصب کانال اسپیرال معمولاً به این صورت است که قطعات کانال کنار هم قرار می‌گیرن و با پیچ و مهره یا فلنج به هم وصل میشن. بعد از نصب، جاهایی که ممکنه هوا نشت کنه، چک میشن و درزگیری میشن.

گاهی هم روی کانال‌ها عایق نصب می‌کنن تا هوا گرم یا سرد داخل کانال تغییر نکنه.

نگهداری کانال اسپیرال

برای اینکه کانال همیشه خوب کار کنه، باید گاهی اوقات تمیزش کنیم. چون داخل کانال گرد و غبار و آلودگی جمع میشه که می‌تونه باعث کاهش کیفیت هوا بشه.

همچنین باید مطمئن بشیم که جایی از کانال خراب نشده یا زنگ نزده باشه.

چرا کانال اسپیرال خوبه؟

• سبک و مقاوم: کانال اسپیرال نسبت به کانال‌های دیگه سبک‌تر ولی محکم‌تره.
• افت فشار کمتر: یعنی هوا راحت‌تر توش جریان پیدا می‌کنه و این باعث صرفه‌جویی در مصرف انرژی میشه.
• ظاهر زیبا: چون گرده و بدون درزهای زیاد، داخل سقف یا دیوارها بهتر دیده میشه.
• نصب آسان: نسبت به کانال‌های چهارگوش نصبش راحت‌تر و سریع‌تره.

قیمت کانال اسپیرال چطوره؟

قیمت کانال اسپیرال بستگی به چند چیز داره: جنس ورق، اندازه کانال، طول کل کانال و اینکه می‌خوایم عایق داشته باشه یا نه.

معمولاً کانال گالوانیزه که از ورق فلزی مخصوص ساخته شده قیمت مناسبی داره و برای اکثر پروژه‌ها استفاده میشه.

کجاها از کانال اسپیرال استفاده می‌کنیم؟

• ساختمان‌های اداری
• بیمارستان‌ها
• کارخانه‌ها و کارگاه‌ها
• مراکز خرید و فروشگاه‌ها
• منازل مسکونی با سیستم‌های تهویه بزرگ

سوالات متداول

• کانال اسپیرال چیه؟
  یک نوع لوله فلزی گرد که برای انتقال هوا تو سیستم‌های تهویه استفاده میشه.
• فرقش با کانال چهارگوش چیه؟
  کانال اسپیرال گرده، پس هوای توش راحت‌تر و سریع‌تر حرکت می‌کنه، افت فشار کمتری داره و ظاهرش زیباتره.
• نصبش سخت نیست؟
  نصبش نسبتاً راحت‌تر از کانال‌های چهارگوشه و زمان کمتری می‌بره.
• چطوری باید نگهداریش کنیم؟
  هر چند وقت یک بار تمیزش کنید و مطمئن بشید هیچ جاییش زنگ نزده یا خراب نشده.

جمع‌بندی

کانال اسپیرال یک گزینه عالی برای سیستم‌های تهویه است چون هم قوی و مقاومه، هم هوا رو راحت‌تر منتقل می‌کنه و هم نصبش آسانه. اگر دنبال یک راهکار به صرفه و مطمئن برای تهویه ساختمان خودتون هستید، کانال اسپیرال گزینه بسیار مناسبیه.
