۱. مقدمه

کانال‌های تهویه از اجزای حیاتی سیستم‌های تهویه مطبوع و تهویه هوا هستند. این کانال‌ها وظیفه هدایت جریان هوا در ساختمان‌ها را دارند و انتخاب نوع مناسب آن‌ها تأثیر بسزایی بر راندمان، هزینه‌ها و عملکرد کل سیستم دارد. دو نوع کانال که بیشترین کاربرد را در صنعت تهویه مطبوع دارند، کانال‌های اسپیرال (گرد) و کانال‌های چهارگوش (مستطیلی) هستند. هر کدام ویژگی‌ها، مزایا و معایب خاص خود را دارند و انتخاب درست بین آن‌ها می‌تواند تفاوت زیادی در کیفیت تهویه و صرفه‌جویی انرژی ایجاد کند.

در این مقاله، به صورت کامل، مزایا و معایب کانال اسپیرال در مقایسه با کانال چهارگوش را بررسی می‌کنیم. همچنین کاربردهای هر نوع، نکات نصب و نگهداری و نکات مهم برای انتخاب مناسب را با جداول و مثال‌های ساده توضیح می‌دهیم.

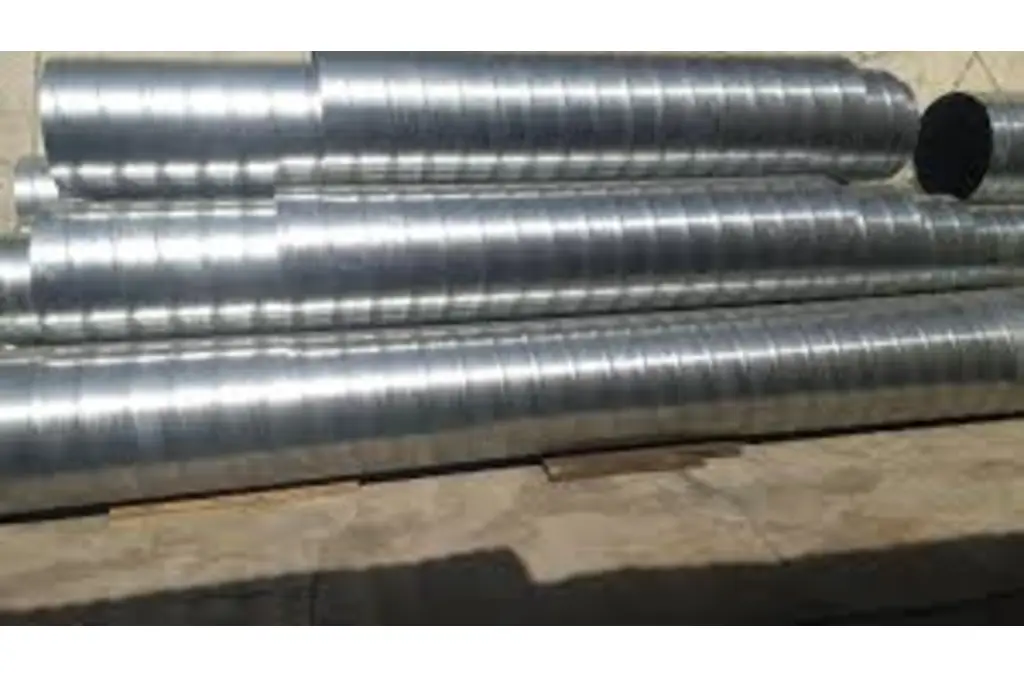

کانال اسپیرال
کانال اسپیرال

۲. معرفی کانال اسپیرال

کانال اسپیرال یک کانال تهویه گرد است که معمولاً از ورق گالوانیزه ساخته می‌شود. نام «اسپیرال» به دلیل روش تولید آن است که ورق فلزی به شکل مارپیچ (Spiral) رول و جوش داده می‌شود تا لوله‌ای محکم و سبک ایجاد شود.

ویژگی‌های اصلی کانال اسپیرال:

  • شکل گرد با قطرهای مختلف از ۱۰۰ میلی‌متر تا چند متر
  • ساختار یکپارچه و بدون درزهای زیاد
  • سطح صاف داخلی که باعث جریان بهتر هوا می‌شود
  • وزن کمتر نسبت به کانال‌های چهارگوش با ابعاد مشابه
  • قابلیت عایق‌کاری ساده

کانال اسپیرال به دلیل شکل گرد، افت فشار کمتری در جریان هوا دارد و نصب آن نسبتاً ساده‌تر و سریع‌تر است.


۳. معرفی کانال چهارگوش (مستطیلی)

کانال چهارگوش یا کانال مستطیلی، یک کانال تهویه با سطح مقطع مستطیلی است که از ورق فلزی ساخته شده و معمولاً شامل قطعاتی است که با فلنج، پرچ یا جوش به هم متصل می‌شوند.

ویژگی‌های اصلی کانال چهارگوش:

  • مقطع مستطیلی یا مربع شکل
  • امکان ساخت در اندازه‌های متنوع و سفارشی
  • اتصال با فلنج و پرچ که نیاز به دقت و زمان نصب بیشتری دارد
  • فضای بیشتر برای عبور در ساختمان‌های با محدودیت ارتفاع
  • معمولا وزن بیشتری نسبت به کانال اسپیرال دارد

کانال چهارگوش به دلیل شکل مستطیلی برای مسیرهای پیچیده و جاهایی که ارتفاع کم است، مناسب‌تر است.


۴. مزایای کانال‌های اسپیرال

۴.۱. افت فشار کمتر و راندمان بالاتر هوا

به دلیل شکل گرد کانال اسپیرال، جریان هوا کمتر دچار آشفتگی و اصطکاک می‌شود و افت فشار کمتری ایجاد می‌کند. این موضوع باعث می‌شود که فن و سیستم تهویه با انرژی کمتر کار کند و بازدهی سیستم افزایش یابد.

۴.۲. نصب سریع‌تر و ساده‌تر

کانال اسپیرال معمولاً با اتصالات سریع و بدون نیاز به فلنج‌های پیچیده نصب می‌شود. این باعث کاهش زمان و هزینه نصب می‌شود.

۴.۳. وزن کمتر و حمل آسان‌تر

ورق‌های به کار رفته و ساختار مارپیچی باعث شده وزن این کانال‌ها نسبت به کانال‌های چهارگوش کمتر باشد و حمل و نقل آن‌ها راحت‌تر انجام شود.

۴.۴. ظاهر زیبا و یکپارچه

سطح صاف و بدون درزهای زیاد، ظاهر زیباتر و یکدست‌تری نسبت به کانال‌های چهارگوش دارد و برای پروژه‌های نمایان بسیار مناسب است.

۴.۵. قابلیت عایق‌کاری بهتر

به علت شکل گرد و سطح صاف، عایق‌کاری روی کانال اسپیرال ساده‌تر و موثرتر انجام می‌شود و از هدررفت انرژی جلوگیری می‌کند.

جدول مزایای کلیدی کانال‌های اسپیرال

مزایاتوضیح
افت فشار کمترجریان هوا با اصطکاک و اختلال کمتر
نصب سریعکاهش زمان و هزینه نصب
وزن کمترحمل و نقل و نصب آسان‌تر
ظاهر زیبامناسب برای نمایان بودن در فضای داخلی
عایق‌کاری ساده و موثرجلوگیری از هدررفت انرژی

۵. معایب کانال‌های اسپیرال

۵.۱. محدودیت در مسیرهای پیچیده

به دلیل شکل گرد، کانال اسپیرال در مسیرهایی با پیچ‌های تند و زاویه‌های نامناسب کاربرد محدودتری دارد و ممکن است نیاز به استفاده از اتصالات خاص باشد.

۵.۲. فضای مورد نیاز بیشتر در برخی شرایط

در مقایسه با کانال چهارگوش، کانال اسپیرال به دلیل قطر گرد ممکن است در برخی شرایط فضای بیشتری اشغال کند.

۵.۳. هزینه اولیه بالاتر

هرچند نصب سریع‌تر است، اما هزینه ساخت ورق مارپیچ و پیچیدگی تولید ممکن است هزینه اولیه بیشتری نسبت به کانال چهارگوش داشته باشد.

جدول معایب کلیدی کانال‌های اسپیرال

معایبتوضیح
محدودیت مسیرهای پیچیدهعدم تطابق با مسیرهای زاویه‌دار و تند
فضای بیشتر در برخی شرایطقطر گرد بیشتر نسبت به ابعاد مشابه مستطیلی
هزینه اولیه بالاترپیچیدگی تولید و مواد اولیه گران‌تر

۶. مزایای کانال چهارگوش

۶.۱. مناسب برای فضاهای محدود و باریک

کانال چهارگوش به راحتی در فضاهای باریک و سقف‌های کاذب با ارتفاع محدود نصب می‌شود و امکان طراحی مسیرهای پیچیده را می‌دهد.

۶.۲. قابلیت تولید در اندازه‌ها و شکل‌های سفارشی

به دلیل شکل مستطیلی، امکان ساخت کانال‌های با ابعاد دقیق‌تر و سفارشی‌تر وجود دارد.

۶.۳. هزینه ساخت پایین‌تر

تولید ورق‌های صاف و برش مستقیم معمولاً هزینه کمتری نسبت به تولید کانال مارپیچ دارد.

۶.۴. سازگاری با تجهیزات جانبی

کانال چهارگوش برای نصب دمپرها، دریچه‌ها و تجهیزات کنترلی تهویه مناسب‌تر است.

جدول مزایای کلیدی کانال چهارگوش

مزایاتوضیح
مناسب فضاهای محدودنصب آسان در فضاهای کم ارتفاع
تولید سفارشیابعاد دقیق و سفارشی
هزینه ساخت کمترساده‌تر و ارزان‌تر نسبت به کانال اسپیرال
سازگاری با تجهیزات جانبینصب راحت دمپر و دریچه

۷. معایب کانال چهارگوش

۷.۱. افت فشار بیشتر

سطح داخلی کانال چهارگوش به دلیل وجود گوشه‌های تیز باعث افزایش اصطکاک و افت فشار در جریان هوا می‌شود.

۷.۲. وزن بیشتر و سختی نصب

کانال‌های چهارگوش معمولاً سنگین‌تر بوده و نصب آن‌ها زمان‌برتر و پرهزینه‌تر است.

۷.۳. درزهای بیشتر و احتمال نشت هوا

کانال چهارگوش به علت تعداد اتصالات و درزهای بیشتر احتمال نشت هوا بیشتر دارد که باعث کاهش راندمان سیستم می‌شود.

جدول معایب کلیدی کانال چهارگوش

معایبتوضیح
افت فشار بیشتراصطکاک بالاتر به دلیل گوشه‌های تیز
وزن بیشترسختی و هزینه بالاتر در نصب
نشت هوااتصالات زیاد و درزهای بیشتر

۸. مقایسه جامع کانال اسپیرال و کانال چهارگوش

ویژگیکانال اسپیرالکانال چهارگوش
شکل مقطعگردمستطیلی / مربع
افت فشار هواکمتربیشتر
وزن کانالسبک‌ترسنگین‌تر
سرعت نصبسریع‌ترکندتر
هزینه اولیه ساختبیشترکمتر
نصب در فضاهای محدودسخت‌ترآسان‌تر
قابلیت عایق‌کاریآسان‌ترپیچیده‌تر
احتمال نشت هواکمتربیشتر
ظاهرزیبا و یکپارچهگوشه‌دار و پر درز
سازگاری با تجهیزات جانبیکمتربهتر

۹. کاربرد

های مناسب هر نوع کانال

  • کانال‌های اسپیرال: مناسب پروژه‌های صنعتی و تجاری بزرگ، ساختمان‌های اداری با سقف بلند، کارخانه‌ها، و فضاهای نمایان که نیاز به راندمان بالا و زیبایی دارند.
  • کانال های چهارگوش: مناسب ساختمان‌های مسکونی، فضاهای با ارتفاع کم، مسیرهای پیچیده و سیستم‌های تهویه کوچک‌تر که نیاز به کانال‌هایی با ابعاد دقیق‌تر و سفارشی دارند.

۱۰. نکات مهم در انتخاب کانال مناسب

  • فضای موجود برای نصب کانال
  • نوع سیستم تهویه و نیازهای جریان هوا
  • بودجه کل پروژه
  • نیاز به عایق‌کاری و حفظ انرژی
  • محدودیت‌های طراحی و معماری ساختمان
  • مدت زمان و هزینه نصب
  • نیاز به نگهداری و تعمیرات آسان

۱۱. نکات نصب و نگهداری

  • کانال‌های اسپیرال به نصب سریع و ساده شهرت دارد اما نیازمند دقت در اتصال‌های مارپیچ است.
  • کانال چهارگوش نیاز به آب‌بندی دقیق درزها برای جلوگیری از نشت هوا دارد.
  • در هر دو نوع، عایق‌کاری مناسب می‌تواند از هدررفت انرژی جلوگیری کند.
  • نگهداری منظم و بازدید از اتصالات، به ویژه در سیستم‌های صنعتی، برای جلوگیری از آسیب و افت راندمان ضروری است.

۱۲. نتیجه‌گیری

کانال های اسپیرال و کانال چهارگوش هر کدام مزایا و معایب خاص خود را دارند و انتخاب بین آن‌ها بستگی به شرایط پروژه، فضای نصب، نیازهای فنی و بودجه دارد. اگر به دنبال راندمان بالا، نصب سریع و ظاهر زیبا هستید، کانال اسپیرال گزینه مناسب‌تری است. اما اگر فضای محدود دارید و به کانال‌هایی با ابعاد دقیق نیاز دارید، کانال چهارگوش بهتر است.


۱۳. سوالات متداول (FAQ)

سوال: کانال اسپیرال بهتر است یا کانال چهارگوش؟
پاسخ: بستگی به شرایط پروژه دارد؛ کانال اسپیرال برای راندمان و نصب سریع مناسب است و کانال چهارگوش برای فضاهای محدود و مسیرهای پیچیده بهتر است.

سوال: آیا کانال‌های اسپیرال می‌تواند در همه ساختمان‌ها استفاده شود؟
پاسخ: کانال اسپیرال در ساختمان‌های با فضای کافی و مسیرهای مستقیم کاربرد دارد اما در مسیرهای پیچیده ممکن است محدودیت داشته باشد.

سوال: کدام کانال هزینه نگهداری کمتری دارد؟
پاسخ: کانال اسپیرال به دلیل ساختار یکپارچه و اتصالات کمتر، معمولاً هزینه نگهداری کمتری دارد.


۱۴. بررسی علمی و فنی افت فشار در کانال‌های اسپیرال و چهارگوش

۱۴.۱. تعریف افت فشار و اهمیت آن

افت فشار به معنی کاهش فشار هوای عبوری در طول مسیر کانال است که به دلیل اصطکاک هوا با دیواره‌های کانال و همچنین وجود پیچ‌ها و اتصالات ایجاد می‌شود. افت فشار بالا یعنی فن باید فشار بیشتری ایجاد کند تا هوا را منتقل کند، که منجر به مصرف انرژی بیشتر و هزینه بالاتر می‌شود.

۱۴.۲. چرا کانال‌های اسپیرال افت فشار کمتری دارد؟

  • سطح داخلی کانال اسپیرال بسیار صاف و بدون گوشه‌های تیز است که باعث می‌شود جریان هوا به صورت یکنواخت و آرام حرکت کند.
  • شکل گرد کانال، سرعت جریان هوا را به صورت یکنواخت حفظ می‌کند و مانع از ایجاد مناطق توربولانس و آشفتگی می‌شود.

۱۴.۳. افت فشار در کانال چهارگوش

  • در کانال چهارگوش گوشه‌های داخلی باعث ایجاد نواحی توربولانس می‌شود که افت فشار را افزایش می‌دهد.
  • درزهای بیشتر و اتصالات زیاد نیز باعث نشت هوا و افت فشار می‌شوند.

جدول مقایسه افت فشار (مقادیر تقریبی)

نوع کانالافت فشار در مسافت ۱۰ متر (Pa)مصرف انرژی فن (وات) برای حفظ جریان برابر
اسپیرال۱۵-۲۵۱۰۰-۱۵۰
چهارگوش۳۰-۴۵۱۸۰-۲۷۰

توجه: اعداد تخمینی بر اساس شرایط استاندارد و قطرهای مشابه هستند.


۱۵. بررسی اقتصادی: هزینه‌های کل چرخه عمر

۱۵.۱. هزینه اولیه ساخت و نصب

  • کانال چهارگوش معمولاً هزینه ساخت پایین‌تری دارد ولی نصب آن به دلیل تعداد اتصالات و نیاز به آب‌بندی دقیق، هزینه و زمان بیشتری می‌طلبد.
  • کانال اسپیرال هزینه اولیه ساخت بالاتری دارد اما نصب سریع‌تر و آسان‌تر باعث کاهش هزینه نیروی کار می‌شود.

۱۵.۲. هزینه‌های عملیاتی (مصرف انرژی)

  • به علت افت فشار کمتر در کانال اسپیرال، مصرف انرژی فن و سیستم تهویه کمتر بوده و در طولانی مدت صرفه‌جویی قابل توجهی ایجاد می‌شود.
  • در کانال چهارگوش، افت فشار بیشتر باعث افزایش مصرف انرژی و هزینه‌های بالاتر برق در طول عمر سیستم می‌شود.

۱۵.۳. هزینه‌های نگهداری

  • کانال اسپیرال به دلیل ساختار یکپارچه کمتر دچار نشت و خرابی می‌شود و نگهداری ساده‌تری دارد.
  • کانال چهارگوش به علت درزها و اتصالات بیشتر نیاز به بازدید و تعمیرات مکرر دارد.

جدول مقایسه هزینه کل چرخه عمر (مثال فرضی برای پروژه متوسط)

نوع کانالهزینه ساخت اولیه (میلیون تومان)هزینه نصب (میلیون تومان)هزینه انرژی سالانه (میلیون تومان)هزینه نگهداری سالانه (میلیون تومان)هزینه کل در ۱۰ سال (میلیون تومان)
اسپیرال۵۰۱۰۵۱۱۱۵
چهارگوش۴۰۱۵۸۲۱۵۵

اعداد تخمینی برای مثال هستند و بسته به شرایط پروژه متفاوتند.


۱۶. نکات اجرایی در نصب کانال‌های اسپیرال

۱۶.۱. انتخاب قطر مناسب

قطر کانال باید بر اساس دبی هوای مورد نیاز و سرعت جریان طراحی شود. استفاده از قطر بزرگ‌تر افت فشار را کاهش می‌دهد اما فضای بیشتری اشغال می‌کند.

۱۶.۲. اتصال‌ها و درزگیری

  • اتصالات کانال اسپیرال معمولاً به صورت مارپیچی و جوش‌خورده یا با فلنج مخصوص انجام می‌شود.
  • استفاده از نوارهای درزگیر و مواد سیلیکونی برای جلوگیری از نشت هوا بسیار مهم است.

۱۶.۳. عایق‌کاری

  • عایق‌کاری بیرونی کانال باعث کاهش هدررفت انرژی و جلوگیری از تعریق کانال می‌شود.
  • استفاده از عایق‌های الاستومری یا پشم سنگ رایج است.

۱۶.۴. نصب در فضاهای محدود

  • در صورت نیاز به عبور از فضاهای باریک، باید قطر کانال را کاهش داده و یا مسیر را بازنگری کرد.

۱۷. نکات اجرایی در نصب کانال چهارگوش

۱۷.۱. آب‌بندی کامل

  • تمامی درزها و اتصالات باید با نوارهای مخصوص یا مواد درزگیر کاملاً پوشیده شوند تا از نشت هوا جلوگیری شود.

۱۷.۲. تقویت کانال

  • به علت وزن بیشتر، کانال چهارگوش باید توسط بست‌ها و آویزهای قوی‌تر نگه داشته شود.

۱۷.۳. عایق‌کاری و پوشش

  • عایق‌کاری روی سطوح صاف چهارگوش باید به دقت و با مواد مناسب انجام شود تا از اتلاف انرژی جلوگیری شود.

۱۸. مطالعات موردی (Case Study)

۱۸.۱. پروژه اداری با کانال اسپیرال

در یک ساختمان اداری ۱۰ طبقه با سقف بلند، استفاده از کانال اسپیرال باعث کاهش هزینه انرژی تا ۲۰ درصد نسبت به کانال چهارگوش شد. نصب سریع‌تر کانال اسپیرال نیز منجر به کاهش ۳۰ درصدی زمان اجرای پروژه گردید.

۱۸.۲. پروژه مسکونی با کانال چهارگوش

در یک مجتمع مسکونی با سقف‌های کوتاه، استفاده از کانال چهارگوش امکان عبور کانال‌ها را در فضاهای محدود فراهم کرد. هرچند هزینه انرژی کمی بالاتر بود اما سازگاری با فضای معماری بهتر حاصل شد.


۱۹. سوالات پیشرفته درباره کانال اسپیرال

سوال: چگونه افت فشار را در کانال اسپیرال کاهش دهیم؟

پاسخ: با انتخاب قطر مناسب، استفاده از اتصالات کم زاویه و صاف، نصب عایق‌های داخلی و نگهداری منظم می‌توان افت فشار را کاهش داد.

سوال: آیا امکان تعمیر کانال اسپیرال وجود دارد؟

پاسخ: بله، تعمیرات معمولا با جوش یا تعویض بخش آسیب‌دیده انجام می‌شود، اما نیازمند تجهیزات تخصصی است.

سوال: آیا کانال اسپیرال برای هوای گرم مناسب است؟

پاسخ: بله، ولی باید عایق‌کاری مناسبی برای جلوگیری از هدررفت گرما و تعریق روی کانال انجام شود.


۲۰. تاثیرات زیست‌محیطی و استانداردها

۲۰.۱. کاهش مصرف انرژی و اثرات زیست‌محیطی

استفاده از کانال اسپیرال به دلیل کاهش مصرف انرژی در سیستم‌های تهویه، به کاهش انتشار گازهای گلخانه‌ای کمک می‌کند.

۲۰.۲. استانداردهای بین‌المللی

کانال‌های اسپیرال معمولاً باید با استانداردهای ASTM، SMACNA و ISO مطابقت داشته باشند تا کیفیت، ایمنی و دوام آن‌ها تضمین شود.


۲۱. جمع‌بندی و پیشنهادات نهایی

  • اگر پروژه شما فضای کافی دارد و به دنبال راندمان بالا و نصب سریع هستید، کانال اسپیرال بهترین انتخاب است.
  • اگر فضای پروژه محدود است یا نیاز به کانالی با ابعاد سفارشی و پیچیده دارید، کانال چهارگوش را در نظر بگیرید.
  • برای کاهش هزینه‌های عملیاتی و افزایش طول عمر سیستم، به عایق‌کاری مناسب و نگهداری منظم توجه کنید.
  • همیشه استانداردهای معتبر را در انتخاب و نصب کانال رعایت کنید.

برای خواندن بقیه مطالب به وبسایت هدایت تهویه مراجعه فرمایید.
