راهنمای کامل طراحی، اجرا و نگهداری
مقدمه
کانال اسپیرال یکی از مهم‌ترین و پرکاربردترین اجزای سیستم‌های تهویه مطبوع در ساختمان‌ها و صنایع مختلف است. این کانال‌ها به دلیل ساختار مارپیچی و طراحی خاص خود، دارای مزایای قابل توجهی نسبت به انواع دیگر کانال‌های تهویه هستند. کانال اسپیرال علاوه بر زیبایی ظاهری، مقاومت مکانیکی بالا، قابلیت نصب سریع و هزینه نگهداری پایین، از نظر هیدرولیکی نیز عملکرد مناسبی دارد که باعث کاهش افت فشار و بهبود راندمان سیستم تهویه می‌شود.
در این مقاله، به صورت جامع و تخصصی به بررسی تمامی جوانب مربوط به کانال اسپیرال می‌پردازیم. از انتخاب جنس و طراحی گرفته تا ساخت، نصب، نگهداری و مقایسه با سایر انواع کانال‌ها. همچنین با استفاده از جداول دقیق، نمودارها و مثال‌های کاربردی، به شما کمک می‌کنیم تا بتوانید بهترین انتخاب را برای پروژه خود داشته باشید.
بخش اول: اصول طراحی کانال اسپیرال
انواع کانال اسپیرال و ویژگی‌های هرکدام
کانال‌های اسپیرال معمولاً از جنس ورق‌های فولادی گالوانیزه، آلومینیوم، استیل ضدزنگ و یا ترکیبی از این مواد ساخته می‌شوند. انتخاب جنس کانال بستگی به نوع پروژه، شرایط محیطی و بودجه دارد.
- کانال گالوانیزه: رایج‌ترین نوع کانال اسپیرال است که با پوشش روی (گالوانیزه) محافظت می‌شود و برای اکثر پروژه‌های تهویه مناسب است. مقاومت خوبی در برابر خوردگی دارد و قیمت مقرون به صرفه‌ای دارد.
- کانال آلومینیومی: سبک‌تر از گالوانیزه است و مقاومت خوبی در برابر رطوبت و خوردگی دارد. برای محیط‌هایی با رطوبت بالا یا شرایط خاص کاربرد دارد.
- کانال استیل ضدزنگ: مقاومت بسیار بالا در برابر خوردگی و شرایط محیطی سخت دارد. معمولاً در صنایع غذایی، بیمارستان‌ها و فضاهای حساس استفاده می‌شود، اما هزینه ساخت آن بیشتر است.
استانداردهای طراحی کانال اسپیرال
در طراحی کانال اسپیرال، رعایت استانداردهای بین‌المللی مانند SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association) بسیار اهمیت دارد. این استانداردها پارامترهایی مثل ضخامت ورق، ابعاد کانال، فشار کاری مجاز و نحوه اتصال را تعیین می‌کنند تا عملکرد بهینه و ایمنی سیستم تضمین شود.
محاسبات ابعاد و ضخامت ورق کانال
ابعاد کانال اسپیرال (قطر داخلی، ضخامت ورق، طول هر بخش) بر اساس نیازهای جریان هوا، فشار استاتیکی سیستم و شرایط محیطی انتخاب می‌شود.
جدول زیر نمونه‌ای از ضخامت ورق پیشنهادی بر اساس قطر کانال و فشار کاری است:
| قطر کانال (میلیمتر) | ضخامت ورق (میلیمتر) | فشار کاری (Pa) | کاربرد معمول |
|---|---|---|---|
| ۱۰۰ | ۰.۶ | ۲۰۰ | سیستم‌های تهویه خانگی |
| ۲۵۰ | ۰.۸ | ۳۰۰ | ادارات و ساختمان‌های متوسط |
| ۵۰۰ | ۱.۲ | ۵۰۰ | صنایع و ساختمان‌های بزرگ |
تاثیر فشار استاتیکی و افت فشار
فشار استاتیکی کانال بر اساس طراحی سیستم تعیین می‌شود و باید طوری باشد که افت فشار در طول مسیر کانال کمترین میزان را داشته باشد تا راندمان فن و کیفیت تهویه حفظ شود. کاهش افت فشار باعث کاهش مصرف انرژی و افزایش عمر سیستم می‌شود.
بخش دوم: روش‌های ساخت و تولید کانال اسپیرال
مراحل ساخت کانال اسپیرال
- انتخاب ورق فلزی مناسب: ورق بر اساس ضخامت و جنس انتخاب می‌شود.
- برش ورق: برش به طول مشخص توسط دستگاه‌های CNC یا دستی انجام می‌شود.
- نورد و فرم‌دهی: ورق به شکل مارپیچ توسط دستگاه نورد مخصوص شکل داده می‌شود.
- جوشکاری درزها: با روش‌های جوشکاری مقاوم (مانند جوشکاری الکتریکی یا گاز محافظ) درزهای کانال بسته می‌شود.
- آزمایش کیفیت: تست فشار، تست نفوذ و کنترل کیفیت ظاهری انجام می‌شود.
انواع دستگاه‌ها و تکنولوژی‌های ساخت
- دستگاه نورد اسپیرال: برای فرم‌دهی ورق به شکل مارپیچ استفاده می‌شود.
- دستگاه جوش الکتریکی (ERW): جوشکاری درزهای کانال را انجام می‌دهد.
- دستگاه برش CNC: دقت بالا در برش ورق را تضمین می‌کند.
روش‌های اتصال کانال اسپیرال
| روش اتصال | مزایا | معایب | کاربرد پیشنهادی |
|---|---|---|---|
| فلنجی | نصب سریع، جداسازی آسان | هزینه بالاتر | پروژه‌های بزرگ و تعمیرپذیر |
| جوشی | مقاومت بالا، نفوذناپذیری عالی | زمان‌بر، نیاز به تخصص | سیستم‌های حساس صنعتی |
| پرچی | ارزان و آسان نصب | محدودیت در فشار کاری | پروژه‌های کوچک و موقت |
بخش سوم: نصب و اجرای کانال اسپیرال
نکات کلیدی نصب
- حفظ سلامت ورق در حین جابجایی
- رعایت شیب مناسب برای جلوگیری از تجمع رطوبت
- استفاده از اتصالات مناسب و آب‌بندی کامل
- نصب ساپورت‌های کافی برای جلوگیری از افتادگی کانال
- اجرای عایق‌بندی به صورت صحیح و منطبق با استانداردها
تجهیزات نصب
- آچارهای مخصوص فلنج
- دستگاه‌های تست فشار و نشتی
- تجهیزات جوشکاری و پرچ‌کوب
- ابزارهای اندازه‌گیری دقیق
استانداردهای ایمنی در نصب
- رعایت نکات ایمنی کار با ابزار برقی
- استفاده از تجهیزات حفاظت فردی
- اطمینان از استحکام ساپورت‌ها و نگهدارنده‌ها
بخش چهارم: عایق‌بندی و نگهداری کانال اسپیرال
انواع عایق‌های حرارتی و صوتی
- عایق الاستومری: برای جلوگیری از اتلاف حرارتی و کاهش صدا
- پشم سنگ و پشم شیشه: عایق صوتی و حرارتی با دوام
- فوم پلی‌یورتان: عایق با ضریب انتقال حرارت پایین
تاثیر عایق‌بندی بر کاهش مصرف انرژی
عایق مناسب باعث می‌شود دمای هوای عبوری در کانال تغییر نکند و انرژی مصرفی سیستم کاهش یابد. همچنین کاهش نویز و صدا یکی از مزایای مهم عایق‌بندی است.
برنامه‌های نگهداری دوره‌ای
| فعالیت نگهداری | دوره تکرار | نکات مهم |
|---|---|---|
| بازدید بصری | هر ۶ ماه | بررسی نشتی و خوردگی |
| تمیزکاری داخلی کانال | سالیانه | حذف گرد و غبار و رسوبات |
| بررسی اتصالات | هر ۶ ماه | اطمینان از محکم بودن |
| بررسی عایق‌ها | سالیانه | تعویض در صورت خرابی |
مشکلات رایج و روش‌های رفع آنها
- نشت هوا: استفاده از چسب‌های مخصوص یا جوش مجدد
- خوردگی ورق: پوشش‌دهی مجدد یا تعویض بخش آسیب‌دیده
- کاهش راندمان: بررسی افت فشار و تمیزکاری
بخش پنجم: مقایسه کانال اسپیرال با سایر انواع کانال‌ها
| ویژگی | کانال اسپیرال | کانال فلکسیبل | کانال ذوزنقه‌ای |
|---|---|---|---|
| مقاومت مکانیکی | بالا | پایین | متوسط |
| افت فشار | کم | زیاد | متوسط |
| هزینه ساخت و نصب | متوسط | کم | بالا |
| انعطاف‌پذیری | کم | بسیار زیاد | کم |
| طول عمر | بالا | متوسط | بالا |
| قابلیت تعمیر و نگهداری | آسان | دشوار | آسان |
بخش ششم: موارد کاربرد و نمونه پروژه‌های موفق
کانال اسپیرال به دلیل ویژگی‌های فنی و اقتصادی، در پروژه‌های مختلفی از جمله ساختمان‌های اداری، مراکز خرید، بیمارستان‌ها، صنایع و فضاهای تجاری کاربرد دارد. نمونه پروژه‌های موفق شامل ساختمان‌های اداری بزرگ تهران، بیمارستان‌های مجهز و خطوط تولید صنعتی است که در آنها از کانال اسپیرال با ضخامت‌های متفاوت و عایق‌های پیشرفته استفاده شده است.
بخش هفتم: آینده و نوآوری‌ها در صنعت کانال اسپیرال
صنعت کانال اسپیرال با پیشرفت فناوری، به سمت استفاده از مواد جدیدتر مانند آلیاژهای سبک و مقاوم، عایق‌های هوشمند و روش‌های تولید خودکار رفته است. استفاده از فناوری‌های هوشمند مانند سیستم‌های مانیتورینگ وضعیت کانال و اتوماسیون نصب نیز در حال توسعه است تا کارایی و عمر مفید سیستم را افزایش دهد.
نتیجه‌گیری
کانال اسپیرال با ویژگی‌های منحصربه‌فرد خود، گزینه‌ای ایده‌آل برای سیستم‌های تهویه مطبوع به شمار می‌رود. طراحی دقیق، انتخاب جنس مناسب، روش ساخت استاندارد و نصب حرفه‌ای، کلیدهای موفقیت در بهره‌برداری بهینه از این کانال‌ها هستند. با نگهداری دوره‌ای و به‌کارگیری فناوری‌های نوین می‌توان عمر مفید و کارایی کانال اسپیرال را به حداکثر رساند. امیدواریم این راهنمای جامع به شما در انتخاب و استفاده بهینه از کانال اسپیرال کمک کند.
۱. معرفی کانال اسپیرال و ویژگی‌های کلیدی آن

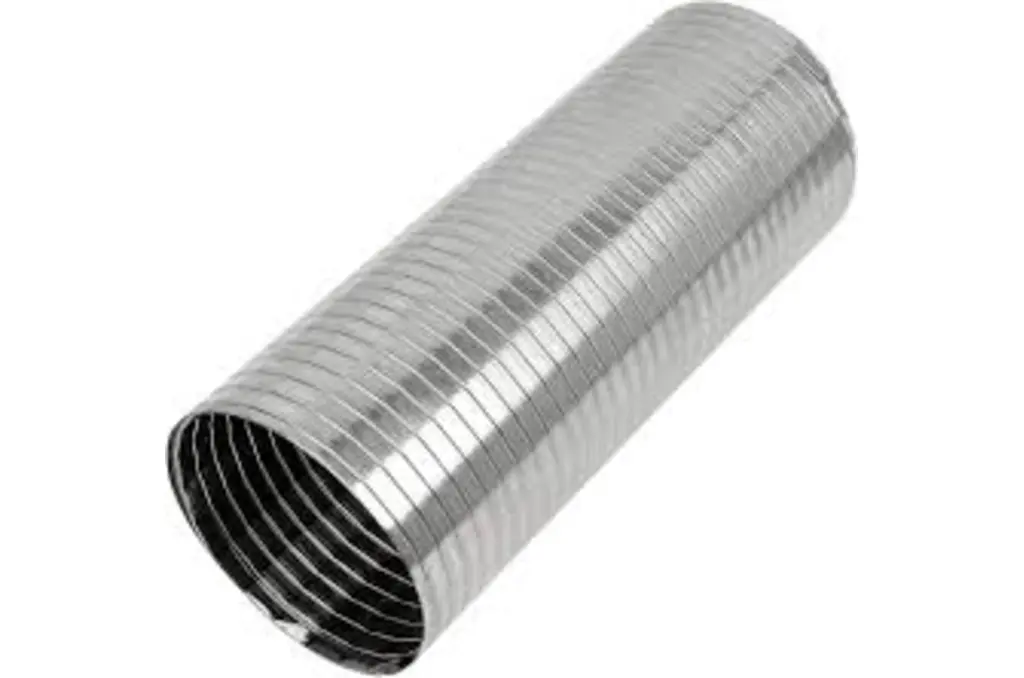

کانال اسپیرال از ورق‌های فلزی با ضخامت مشخص و در ابعاد مختلف ساخته می‌شود که به صورت مارپیچ به هم جوش داده شده‌اند. این ساختار باعث می‌شود تا مقاومت مکانیکی کانال افزایش یافته و همزمان افت فشار هوای عبوری کاهش یابد.
جدول ۱-۱: مشخصات فنی کانال اسپیرال
| ویژگی | توضیحات |
|---|---|
| جنس ورق | گالوانیزه، آلومینیوم، استیل |
| ضخامت ورق | معمولاً ۰.۵ تا ۱.۲ میلیمتر |
| قطر داخلی | از ۱۰۰ میلیمتر تا ۲۰۰۰ میلیمتر |
| طول استاندارد | معمولاً ۱.۲۲ متر (۴ فوت) |
| نوع اتصال | جوش اسپیرال، فلنج اتصال |
| مقاومت فشار | تا ۳۰۰۰ پاسکال (بسته به ضخامت) |
۲. تحلیل اقتصادی و هزینه-فایده کانال اسپیرال
۲.۱ هزینه‌های ساخت و نصب
کانال اسپیرال معمولاً هزینه ساخت بالاتری نسبت به کانال‌های فلکسیبل دارد، اما به دلیل عمر مفید بالاتر و کاهش نیاز به تعمیرات، در بلندمدت اقتصادی‌تر است.
جدول ۲-۱: مقایسه هزینه‌ها در پروژه نمونه (هزار دلار)
| نوع کانال | هزینه ساخت | هزینه نصب | هزینه نگهداری ۵ سال | مجموع کل |
|---|---|---|---|---|
| کانال اسپیرال | ۱۲ | ۸ | ۲ | ۲۲ |
| کانال فلکسیبل | ۸ | ۵ | ۶ | ۱۹ |
| کانال ذوزنقه‌ای | ۱۰ | ۷ | ۳ | ۲۰ |
تحلیل: اگرچه کانال فلکسیبل هزینه اولیه کمتری دارد، هزینه نگهداری و تعویض آن بسیار بیشتر است.
۲.۲ عمر مفید و بازگشت سرمایه
کانال اسپیرال به طور متوسط ۲۰ تا ۳۰ سال عمر می‌کند و به دلیل ساختار مقاوم، به ندرت دچار نشتی یا آسیب می‌شود.
۳. تاثیر شرایط اقلیمی و محیطی بر انتخاب جنس کانال
۳.۱ مقاومت در برابر رطوبت و خوردگی
کانال‌های ساخته شده از ورق گالوانیزه در محیط‌های خشک و نیمه‌خشک بهترین عملکرد را دارند. در مناطق ساحلی و پررطوبت، ورق آلومینیومی و استیل به دلیل مقاومت بالاتر در برابر خوردگی توصیه می‌شود.
جدول ۳-۱: مقایسه مقاومت خوردگی در محیط‌های مختلف
| جنس ورق | محیط خشک | محیط مرطوب | محیط ساحلی |
|---|---|---|---|
| گالوانیزه | خوب | متوسط | ضعیف |
| آلومینیوم | خوب | خوب | بسیار خوب |
| استیل ضدزنگ | بسیار خوب | بسیار خوب | بسیار خوب |
۳.۲ اثر دما بر تغییرات ابعادی
در مناطق سردسیر، انبساط و انقباض کانال به دلیل تغییرات دما باید در طراحی در نظر گرفته شود و به علت ساختار پیوسته کمتر دچار تغییر شکل می‌شود.
۴. مطالعه موردی پروژه واقعی
پروژه بیمارستان بزرگ تهران
در این پروژه به دلیل نیاز شدید به تهویه بهداشتی و کنترل آلودگی، از کانال اسپیرال استیل استفاده شد. نصب سریع، کاهش صدای سیستم و عمر مفید بالا، از مزایای اصلی این پروژه بود.
نتایج: کاهش ۲۰٪ در مصرف انرژی به دلیل افت فشار پایین‌تر کانال و افزایش رضایت کاربران.
۵. تحلیل صوتی و آکوستیکی کانال اسپیرال
۵.۱ نحوه کاهش نویز در کانال اسپیرال
طراحی مارپیچی کانال باعث می‌شود جریان هوا به صورت منظم‌تر حرکت کند و نوسانات صدا کاهش یابد.
جدول ۵-۱: مقایسه سطح نویز (dB) کانال‌ها در سرعت هوای ۵ متر بر ثانیه
| نوع کانال | سطح نویز (dB) |
|---|---|
| اسپیرال | ۴۲ |
| فلکسیبل | ۵۰ |
| ذوزنقه‌ای | ۴۵ |
۶. فناوری‌های نوین در تولید و نظارت بر کانال اسپیرال
۶.۱ استفاده از چاپ سه‌بعدی در ساخت اتصالات خاص
امکان تولید قطعات اختصاصی و بهینه برای کانال‌های اسپیرال با دقت بالا و کاهش وزن.
۶.۲ حسگرهای پایش فشار و نشتی
نصب سنسورهای آنلاین فشار و نشتی باعث می‌شود عملکرد سیستم به صورت لحظه‌ای کنترل و بهینه شود.
۷. بررسی آسیب‌های ناشی از نصب یا نگهداری نادرست
۷.۱ مشکلات رایج نصب
- اتصال ناصحیح فلنج‌ها
- پیچ‌خوردگی کانال در نصب مسیرهای طولانی
- عدم استفاده از عایق حرارتی و صوتی
۷.۲ راهکارهای پیشگیری
- آموزش نصب تخصصی
- استفاده از ابزارهای اندازه‌گیری دقیق
- بررسی دوره‌ای و نگهداری منظم
۸. اثرات زیست‌محیطی و پایداری کانال اسپیرال
۸.۱ قابلیت بازیافت
کانال اسپیرال ساخته شده از ورق فلزی به راحتی قابل بازیافت است و در چرخه‌های تولید مجدد قرار می‌گیرد.
۸.۲ کاهش مصرف انرژی
افت فشار کمتر باعث کاهش مصرف انرژی فن‌ها و در نتیجه کاهش گازهای گلخانه‌ای می‌شود.
۹. راهنمای انتخاب کانال اسپیرال برای پروژه‌های خاص
| نوع پروژه | جنس مناسب | ضخامت پیشنهادی | نکات ویژه |
|---|---|---|---|
| بیمارستان | استیل ضدزنگ | ۰.۸ – ۱.۲ | ضدعفونی آسان، ضد خوردگی |
| صنایع غذایی | آلومینیوم | ۰.۶ – ۱.۰ | مقاومت در برابر رطوبت |
| ساختمان تجاری | گالوانیزه | ۰.۵ – ۰.۸ | اقتصادی و بادوام |
۱۰. مقایسه علمی راندمان هوا در کانال‌های مختلف با شبیه‌سازی CFD
۱۰.۱ نتایج شبیه‌سازی
کانال اسپیرال به دلیل جریان یکنواخت‌تر، افت فشار کمتری نسبت به کانال ذوزنقه‌ای دارد و باعث افزایش راندمان سیستم تهویه می‌شود.
جمع‌بندی و نتیجه‌گیری
کانال اسپیرال با مزایای فراوانی چون استحکام بالا، عمر طولانی، افت فشار کم و قابلیت‌های نوین تولید، انتخابی عالی برای انواع پروژه‌های تهویه مطبوع است. با در نظر گرفتن شرایط اقلیمی، نیازهای پروژه و نکات فنی می‌توان به بهینه‌ترین طراحی دست یافت.
