مزایا، معایب و کاربردهای کلیدی در نصب کانال‌کشی HVAC
مقدمه
سیستم‌های کانال‌کشی هوا، شریان‌های حیاتی در سیستم‌های تهویه مطبوع (HVAC) هستند که وظیفه انتقال هوا را از منبع به نقاط مختلف ساختمان بر عهده دارند. یکپارچگی و عملکرد صحیح این سیستم‌ها به شدت به کیفیت اتصالات بین قطعات کانال بستگی دارد. اتصالات نامناسب می‌توانند منجر به نشتی هوا، افزایش مصرف انرژی، کاهش راندمان سیستم و حتی مشکلات صوتی شوند. در میان روش‌های مختلف اتصال کانال‌ها، استفاده از فلنج کانال هوا با روش TDF (TDF Duct Flange) یکی از رایج‌ترین و مؤثرترین روش‌ها در صنعت کانال‌کشی HVAC است. این مقاله به بررسی جامع فلنج کانال هوا (TDF)، شامل مزایا، معایب و کاربردهای کلیدی آن در نصب کانال‌کشی می‌پردازد.
بخش اول: داکت فلنج TDF چیست؟

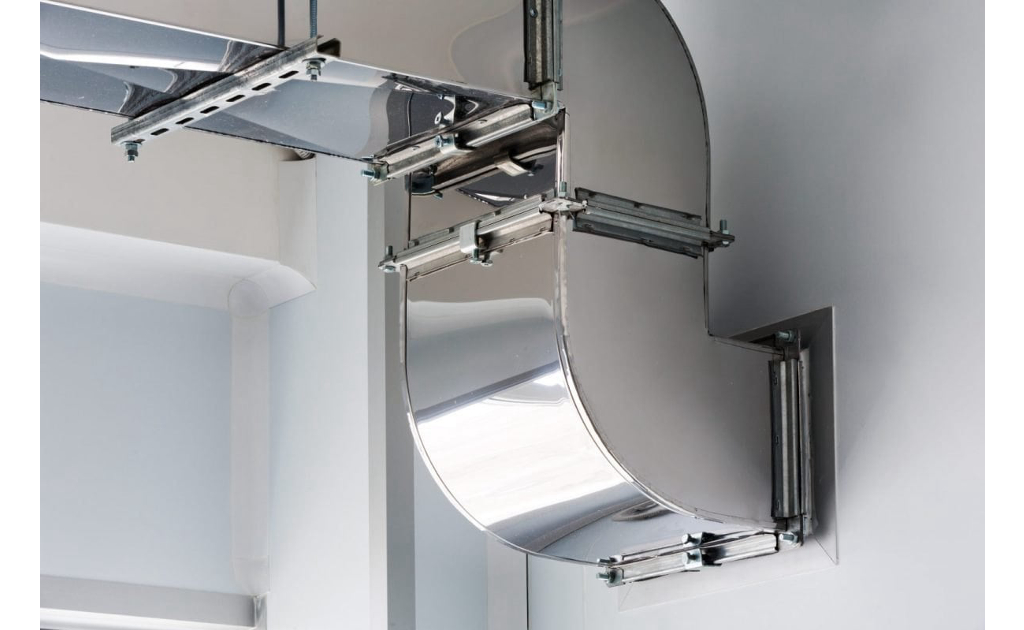

TDF کانال‌های هوا را با خم کردن لبه‌ها و اتصال آن‌ها با فلنج و بست‌های مخصوص، به صورت استاندارد به هم وصل می‌کند. این روش اتصالی محکم، آب‌بند و با ظاهری مرتب ایجاد می‌کند.
- معرفی TDF: در این روش، لبه‌ی انتهایی هر مقطع کانال به اندازه‌ی مشخصی (معمولاً حدود ۳۵ میلی‌متر) به سمت بیرون خم می‌شود تا یک سطح صاف برای اتصال فلنج ایجاد کند.فلنج فلزی (معمولاً گالوانیزه) را روی لبه قرار داده و با بست و پیچ و مهره مخصوص، به فلنج بعدی متصل می‌کنند.
- اجزای سیستم TDF عبارتند از: قطعات کانال هوا با لبه‌های خم شده، فلنج‌های فلزی مخصوص، پیچ و مهره‌های گالوانیزه یا استیل، و بست‌های اتصال دهنده.
- تفاوت با سایر روش‌ها: روش‌های دیگری مانند S-Lock (اتصال با پروفیل S شکل و Drive Cleats) یا استفاده از Drive Cleats به تنهایی، روش‌های متفاوتی برای اتصال کانال‌ها هستند که هر کدام مزایا و معایب خاص خود را دارند. TDF به دلیل استحکام و آب‌بندی خوب، در بسیاری از کاربردها ترجیح داده می‌شود.
بخش دوم: مزایای استفاده از TDF
استفاده از روش TDF در کانال‌کشی HVAC مزایای قابل توجهی دارد:
- استحکام و دوام بالا: اتصالات TDF به دلیل استفاده از فلنج‌های فلزی و بست‌های متعدد، استحکام مکانیکی بسیار بالایی دارند و مقاومت خوبی در برابر فشار هوا و لرزش از خود نشان می‌دهند.
- سهولت نسبی در نصب: با وجود نیاز به دستگاه مخصوص برای شکل‌دهی فلنج‌ها، فرآیند مونتاژ نهایی اتصالات TDF نسبتاً سریع و آسان است، به خصوص در مقایسه با روش‌هایی که نیاز به جوشکاری یا اتصالات پیچیده‌تر دارند.
- آب‌بندی خوب و کاهش نشتی هوا: طراحی دقیق فلنج‌ها و استفاده از بست‌ها و پیچ و مهره‌ها به همراه واشر (در صورت نیاز)، اتصالی بسیار آب‌بند ایجاد می‌کند که نشتی هوا را به حداقل می‌رساند. این امر به بهبود راندمان سیستم و کاهش اتلاف انرژی کمک می‌کند.
- ظاهر مرتب و حرفه‌ای: اتصالات TDF ظاهری تمیز و یکنواخت به سیستم کانال‌کشی می‌دهند که برای پروژه‌هایی که زیبایی ظاهری اهمیت دارد، مناسب است.
- مقرون به صرفه بودن: در بسیاری از موارد، به خصوص برای کانال‌های با ابعاد متوسط تا بزرگ، روش TDF از نظر هزینه مواد اولیه و سرعت نصب، اقتصادی‌تر از روش‌های دیگر مانند اتصالات جوشی یا فلنج‌های سنتی است.
بخش سوم: معایب و محدودیت‌های TDF
مانند هر روش دیگری، TDF نیز محدودیت‌ها و معایبی دارد که باید در نظر گرفته شوند:
- نیاز به تجهیزات خاص: برای شکل‌دهی لبه‌های کانال به روش TDF، نیاز به دستگاه مخصوصی به نام “دستگاه TDF” یا “فلنج زن” است. این دستگاه ممکن است برای کارگاه‌های کوچک یا پروژه‌های محدود، هزینه اضافی محسوب شود.
- احتمال ایجاد لبه‌های تیز: اگر فرآیند شکل‌دهی فلنج‌ها با دقت کافی انجام نشود، ممکن است لبه‌های تیزی ایجاد شود که هنگام نصب و کار با کانال‌ها می‌تواند خطرناک باشد. رعایت دقیق مراحل ساخت و استفاده از تجهیزات ایمنی ضروری است.
- TDF برای کانال‌های بسیار بزرگ یا با اشکال پیچیده محدودیت دارد. در این موارد، فلنج‌های سفارشی یا اتصالات جوشی انعطاف‌پذیری بیشتری ارائه می‌دهند.
بخش چهارم: کاربردهای کلیدی TDF در نصب کانال‌کشی HVAC
روش TDF به دلیل مزایای ذکر شده، در طیف وسیعی از کاربردهای کانال‌کشی HVAC مورد استفاده قرار می‌گیرد:
- کانال‌های برگشت، هوای تازه و هوای رفت: TDF برای اتصال تمام انواع کانال‌ها در سیستم‌های توزیع هوا، از جمله کانال‌های برگشت هوا (که معمولاً فشار کمتری دارند) و کانال‌های رفت هوا (که ممکن است فشار بالاتری را تجربه کنند)، مناسب است.
- کاربرد TDF در سیستم‌های تهویه مطبوع مسکونی، تجاری و صنعتی گسترده است. نصابان از این روش در پروژه‌های مختلفی مانند خانه‌های مسکونی، ساختمان‌های اداری بزرگ، مراکز خرید، کارخانه‌ها و بیمارستان‌ها استفاده می‌کنند.
- کانال‌های با ابعاد متوسط تا بزرگ: TDF به ویژه برای کانال‌هایی که ابعاد آن‌ها از حدود ۴۰۰x۴۰۰ میلی‌متر بیشتر است، استحکام و آب‌بندی قابل قبولی را فراهم می‌کند.
بخش پنجم: نکات فنی در نصب و اجرا
نصب صحیح اتصالات TDF برای اطمینان از عملکرد مطلوب سیستم کانال‌کشی حیاتی است:
- شکل‌دهی فلنج‌ها: دستگاه TDF لبه‌های کانال را با زاویه و ابعاد دقیق (معمولاً ۳۵ میلی‌متر) خم می‌کند. این دقت بالا تضمین می‌کند که فلنج‌ها به خوبی روی هم قرار گرفته و آب‌بندی مناسبی ایجاد شود.
- استفاده از بست‌ها و پیچ و مهره‌های مناسب: بست‌های فلزی (مانند C-shape یا Angle Flange) باید به درستی در فواصل منظم دور تا دور فلنج‌ها قرار گیرند و با پیچ و مهره‌های گالوانیزه یا استیل محکم شوند. استفاده از واشر در محل اتصال می‌تواند به آب‌بندی بهتر کمک کند.
- رعایت تلرانس‌ها: حفظ تلرانس‌های دقیق در ابعاد کانال و فلنج‌ها، فرآیند مونتاژ را آسان‌تر کرده و از ایجاد شکاف‌های ناخواسته که منجر به نشتی هوا می‌شوند، جلوگیری می‌کند.
بخش ششم: مقایسه TDF با روش‌های اتصال دیگر
مقایسه TDF با روش‌های رایج دیگر به انتخاب بهتر کمک می‌کند:
- TDF در مقابل S-Lock و Drive Cleats:
- استحکام: TDF معمولاً استحکام بیشتری نسبت به S-Lock و Drive Cleats دارد.
- سرعت نصب: S-Lock و Drive Cleats ممکن است کمی سریع‌تر نصب شوند، اما TDF نیز فرآیند مونتاژ نسبتاً سریعی دارد.
- هزینه: TDF معمولاً از نظر هزینه مواد اولیه و فرآیند ساخت، مقرون به صرفه است، اما نیاز به دستگاه TDF دارد.
- آب‌بندی: TDF معمولاً آب‌بندی بهتری نسبت به S-Lock و Drive Cleats ارائه می‌دهد، به خصوص اگر با دقت نصب شود.
- ظاهر: TDF ظاهری مرتب‌تر و حرفه‌ای‌تر دارد.
بخش هفتم: استانداردها و ملاحظات ایمنی
رعایت استانداردها و نکات ایمنی در کار با TDF ضروری است:
- استانداردهای کانال‌کشی: پیروی از استانداردهایی مانند SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association) برای ساخت و نصب کانال‌ها و اتصالات، کیفیت و ایمنی کار را تضمین می‌کند.
- نکات ایمنی: هنگام کار با دستگاه TDF و لبه‌های فلزی کانال‌ها، استفاده از دستکش‌های محافظ، عینک ایمنی و کفش کار مناسب الزامی است تا از بریدگی و آسیب‌دیدگی جلوگیری شود.
بخش هشتم: مقایسه دقیق‌تر TDF با سایر اتصالات رایج
برای انتخاب بهینه روش اتصال کانال هوا، مقایسه دقیق TDF با سایر روش‌های رایج مانند S-Lock و Drive Cleats ضروری است. جدول زیر به این مقایسه کمک می‌کند:
| ویژگی مقایسه | TDF (TDF Duct Flange) | S-Lock (Pittsburgh Lock) | Drive Cleats (Snap-Lock) | Angle Flange (با پیچ و مهره) |
|---|---|---|---|---|
| استحکام | بسیار بالا (به دلیل فلنج و بست‌های متعدد) | متوسط تا خوب | متوسط | خوب تا بسیار خوب (بسته به نوع و تعداد بست) |
| نشتی هوا | بسیار کم (با آب‌بندی مناسب) | متوسط (نیاز به درزگیر دارد) | متوسط تا زیاد (بیشتر برای کانال‌های برگشت مناسب است) | خوب (با استفاده از واشر و پیچ مناسب) |
| سرعت نصب | متوسط (نیاز به دستگاه TDF و مونتاژ بست‌ها) | سریع (اتصال مکانیکی ساده) | بسیار سریع (اتصال فشاری) | متوسط (نیاز به برش فلنج و بست زدن) |
| هزینه مواد و اجرا | مقرون به صرفه برای ابعاد متوسط تا بزرگ، نیاز به دستگاه | کم هزینه، نیاز به ابزار دستی ساده | کم هزینه، نیاز به ابزار دستی ساده | متوسط (هزینه فلنج و بست‌ها) |
| نیاز به ابزار خاص | بله (دستگاه TDF) | خیر (ابزار دستی ساده) | خیر (ابزار دستی ساده) | بله (دستگاه برش فلنج، ابزار بست زدن) |
| ظاهر نهایی | مرتب و حرفه‌ای | معمولی | معمولی | مرتب (اگر با دقت نصب شود) |
| مناسب‌ترین کاربرد | کانال‌های متوسط تا بزرگ، فشار متوسط، نیاز به آب‌بندی خوب | کانال‌های کوچک تا متوسط، فشار کم، سرعت نصب بالا | کانال‌های برگشت، کانال‌های با فشار کم | کانال‌های بزرگ، نیاز به استحکام بالا و آب‌بندی خوب |
| محدودیت‌ها | نیاز به دستگاه TDF، احتمال لبه تیز | استحکام کمتر نسبت به TDF، آب‌بندی ضعیف‌تر | آب‌بندی ضعیف‌تر، مناسب فشار کم | نیاز به دقت در برش و نصب فلنج |
این جدول به مهندسان کمک می‌کند تا بر اساس نیازهای خاص پروژه، بهترین روش اتصال را انتخاب کنند.
بخش نهم: ملاحظات مربوط به انتخاب جنس فلنج و بست‌ها
انتخاب جنس مناسب برای فلنج‌ها و بست‌ها در سیستم TDF، بر دوام، عملکرد و مقاومت اتصالات در برابر شرایط محیطی تأثیر مستقیم دارد:
- جنس ورق کانال: کانال‌های هوا معمولاً از ورق گالوانیزه ساخته می‌شوند که مقاومت خوبی در برابر خوردگی دارد. در محیط‌های خاص مانند صنایع غذایی، دارویی یا شیمیایی که نیاز به استانداردهای بهداشتی بالاتر است، ممکن است از کانال‌های استیل ضد زنگ (Stainless Steel) استفاده شود.
- جنس فلنج و بست:
- ورق گالوانیزه: رایج‌ترین جنس برای فلنج‌ها و بست‌ها است که با کانال‌های گالوانیزه سازگاری دارد و هزینه مناسبی دارد.
- استیل ضد زنگ (Stainless Steel): در محیط‌های مرطوب، خورنده یا صنایعی که نیاز به بهداشت بالا دارند (مانند بیمارستان‌ها، صنایع غذایی)، استفاده از فلنج‌ها و بست‌های استیل ضد زنگ توصیه می‌شود تا از زنگ‌زدگی و خوردگی جلوگیری شود.
- آلومینیوم: گاهی اوقات برای کانال‌های آلومینیومی یا در کاربردهای خاص که وزن اهمیت دارد، از فلنج‌های آلومینیومی استفاده می‌شود.
- نوع بست‌ها:
- بست‌های C-shape: این بست‌ها به صورت C شکل خم شده و دور فلنج‌ها قرار می‌گیرند و با پیچ و مهره محکم می‌شوند. نصب نسبتاً سریعی دارند.
- بست‌های Angle Flange: این بست‌ها به صورت نبشی خم شده و در گوشه‌ها و در طول فلنج‌ها قرار می‌گیرند و استحکام بیشتری ایجاد می‌کنند.
- بست‌های Snap-on: این بست‌ها به سادگی روی فلنج‌ها قفل می‌شوند و سرعت نصب را افزایش می‌دهند، اما ممکن است استحکام کمتری نسبت به انواع دیگر داشته باشند.
انتخاب نوع بست باید با توجه به استحکام مورد نیاز، سرعت نصب و هزینه صورت گیرد.
بخش دهم: تأثیر TDF بر عملکرد آیرودینامیکی و صوتی سیستم کانال‌کشی
اتصالات کانال هوا، از جمله TDF، می‌توانند بر عملکرد آیرودینامیکی (افت فشار) و صوتی سیستم تأثیر بگذارند:
- افت فشار: طراحی فلنج‌ها در روش TDF به گونه‌ای است که سعی شده تا حد امکان افت فشار اضافی ایجاد نشود. با این حال، هر اتصال مکانیکی می‌تواند باعث افت فشار جزئی شود.
- صافی سطح: صافی سطح داخلی فلنج‌ها و عدم وجود لبه‌های تیز یا برجستگی‌های اضافی، به کاهش افت فشار کمک می‌کند.
- آب‌بندی: اتصالات آب‌بند از نشتی هوا جلوگیری می‌کنند که این خود به بهبود راندمان و کاهش نیاز به افزایش فشار فن (و در نتیجه کاهش مصرف انرژی) کمک می‌کند.
- مقایسه: در مقایسه با اتصالات S-Lock که ممکن است آب‌بندی ضعیف‌تری داشته باشند، TDF معمولاً افت فشار کمتری به دلیل نشتی هوا دارد.
- عملکرد صوتی:
- ایجاد صدا: لبه‌های تیز یا برجستگی‌های نامناسب در اتصالات TDF می‌توانند باعث ایجاد تلاطم در جریان هوا و تولید صدا شوند. همچنین، ارتعاشات ناشی از جریان هوا ممکن است از طریق اتصالات به بدنه کانال منتقل شده و صدا ایجاد کنند.
- کاهش صدا: استفاده از واشرها در محل اتصال فلنج‌ها می‌تواند به کاهش انتقال ارتعاشات و صدا کمک کند. همچنین، طراحی دقیق فلنج‌ها و اطمینان از مونتاژ صحیح، از ایجاد صداهای ناشی از تلاطم هوا می‌کاهد.
- مقایسه: اتصالات TDF معمولاً از نظر صوتی عملکرد قابل قبولی دارند، اما در سیستم‌هایی که نیاز به کنترل صدای بسیار دقیق است، ممکن است نیاز به استفاده از صداگیرها یا طراحی‌های خاص‌تری باشد.
بخش یازدهم: فرآیند ساخت و کنترل کیفیت در تولید اتصالات TDF
کیفیت ساخت اتصالات TDF نقش مستقیمی بر استحکام، آب‌بندی و ایمنی سیستم کانال‌کشی دارد:
- مراحل ساخت:
- برش ورق کانال: ورق‌های فلزی (معمولاً گالوانیزه) به ابعاد مورد نیاز برای ساخت کانال برش داده می‌شوند.
- شکل‌دهی کانال: ورق‌ها با استفاده از دستگاه‌های خم‌کن، به شکل مقاطع چهارگوش یا گرد در می‌آیند.
- شکل‌دهی فلنج TDF: لبه‌های انتهایی هر مقطع کانال با استفاده از دستگاه مخصوص TDF (که لبه را به سمت بیرون خم می‌کند) آماده‌سازی می‌شوند. این فرآیند معمولاً به صورت اتوماتیک و با دقت بالا انجام می‌شود.
- ساخت فلنج‌های اتصال: فلنج‌های فلزی (معمولاً از ورق گالوانیزه با ضخامت مناسب) در ابعاد استاندارد و با سوراخ‌های مشخص برای پیچ و مهره بریده و خم می‌شوند.
- مونتاژ: قطعات کانال با فلنج‌های TDF به هم متصل شده و با استفاده از بست‌ها و پیچ و مهره‌ها محکم می‌شوند.
- کنترل کیفیت:
- ابعاد دقیق: اطمینان از صحت ابعاد کانال‌ها و فلنج‌ها برای اتصال آسان و آب‌بندی مؤثر.
- صافی سطح: سطح فلنج‌ها باید صاف و بدون پستی و بلندی باشد تا آب‌بندی به خوبی انجام شود.
- عدم وجود لبه‌های تیز: لبه‌های فلنج‌ها و کانال‌ها باید صاف و بدون لبه‌های تیز باشند تا ایمنی کارگران و نصابان حفظ شود.
- کیفیت مواد: استفاده از ورق‌های فلزی با ضخامت و پوشش مناسب (مانند گالوانیزه با کیفیت) برای اطمینان از دوام و مقاومت در برابر خوردگی.
- استانداردهای تولید: رعایت استانداردهای تولید مربوط به ابعاد فلنج، فواصل سوراخ‌ها و ضخامت ورق، کیفیت نهایی محصول را تضمین می‌کند.
بخش دوازدهم: TDF در پروژه‌های خاص
در برخی پروژه‌های خاص که الزامات سخت‌گیرانه‌تری وجود دارد، ملاحظات اضافی برای استفاده از TDF باید در نظر گرفته شود:
- بیمارستان‌ها و مراکز درمانی: در این محیط‌ها، علاوه بر استحکام و آب‌بندی، بهداشت و جلوگیری از تجمع باکتری‌ها اهمیت زیادی دارد.
- جنس مواد: استفاده از کانال‌ها، فلنج‌ها و بست‌های استیل ضد زنگ (Stainless Steel) به جای گالوانیزه، برای مقاومت در برابر خوردگی و سهولت تمیزکاری توصیه می‌شود.
- درزگیرها: استفاده از درزگیرهای مخصوص (مانند درزگیرهای سیلیکونی یا پلی‌اورتان با خواص ضد باکتری) در محل اتصال فلنج‌ها می‌تواند به آب‌بندی بهتر و جلوگیری از تجمع آلودگی کمک کند.
- دسترسی برای تمیزکاری: طراحی سیستم باید به گونه‌ای باشد که دسترسی به اتصالات برای بازرسی و تمیزکاری آسان باشد.
- آزمایشگاه‌ها و اتاق‌های تمیز (Cleanrooms): در این محیط‌ها، کنترل دقیق فشار هوا و جلوگیری از هرگونه نشتی هوا یا ورود آلاینده‌ها حیاتی است.
- آب‌بندی فوق‌العاده: نیاز به اطمینان از حداکثر آب‌بندی در اتصالات TDF با استفاده از واشرها و درزگیرهای با کیفیت بالا.
- جنس مواد: استفاده از استیل ضد زنگ یا آلومینیوم با پرداخت سطح مناسب برای جلوگیری از تجمع ذرات.
- صنایع غذایی و دارویی: مشابه بیمارستان‌ها، نیاز به رعایت استانداردهای بهداشتی و استفاده از مواد مقاوم در برابر خوردگی و قابل تمیزکاری وجود دارد.
در این پروژه‌های خاص، انتخاب دقیق جنس مواد، نوع درزگیرها و روش‌های نصب، نقش کلیدی در موفقیت سیستم کانال‌کشی ایفا می‌کند.
بخش سیزدهم: آینده اتصالات کانال هوا و جایگزین‌های احتمالی برای TDF
صنعت کانال‌کشی هوا نیز مانند سایر حوزه‌ها، در حال تحول است و نوآوری‌هایی در زمینه اتصالات در حال ظهور هستند:
- روندهای فعلی:
- افزایش اتوماسیون در ساخت: استفاده بیشتر از دستگاه‌های اتوماتیک برای برش، خمکاری و مونتاژ اتصالات کانال، از جمله TDF، برای افزایش سرعت و دقت.
- تمرکز بر بهره‌وری انرژی: توسعه روش‌های اتصالی که نشتی هوا را به حداقل می‌رسانند و افت فشار کمتری ایجاد می‌کنند.
- مواد جدید: تحقیق و توسعه برای استفاده از مواد سبک‌تر، مقاوم‌تر و پایدارتر در ساخت کانال‌ها و اتصالات.
- جایگزین‌های احتمالی برای TDF:
- اتصالات بدون فلنج (Flangeless Connections): برخی روش‌های جدیدتر شامل استفاده از سیستم‌های اتصال مکانیکی بدون نیاز به فلنج‌های جداگانه هستند که ممکن است سرعت نصب را افزایش داده و هزینه را کاهش دهند.
- چسب‌ها و درزگیرهای پیشرفته: توسعه چسب‌ها و درزگیرهای صنعتی با استحکام بالا و مقاومت در برابر شرایط محیطی مختلف، می‌تواند در برخی کاربردها جایگزین یا مکمل اتصالات مکانیکی شود.
- روش‌های اتصال سریع (Quick Connect): طراحی سیستم‌هایی که امکان اتصال و جداسازی سریع قطعات کانال را فراهم می‌کنند، به ویژه برای سیستم‌های مدولار یا موقت.
- چاپ سه‌بعدی (3D Printing): در آینده، ممکن است بتوان از چاپ سه‌بعدی برای ساخت اتصالات سفارشی و پیچیده کانال هوا استفاده کرد.
با وجود این نوآوری‌ها، TDF به دلیل تعادل خوب بین استحکام، آب‌بندی، هزینه و سهولت نسبی نصب، همچنان به عنوان یک روش استاندارد و پرکاربرد در صنعت کانال‌کشی HVAC باقی خواهد ماند.
نتیجه‌گیری
فلنج کانال هوا با روش TDF، یک راهکار اتصال قوی، آب‌بند و مقرون به صرفه برای سیستم‌های کانال‌کشی HVAC است. مزایایی چون استحکام بالا، سهولت نسبی نصب و ظاهر مرتب، آن را به گزینه‌ای محبوب در پروژه‌های مختلف تبدیل کرده است. با وجود نیاز به تجهیزات خاص و رعایت دقیق نکات فنی و ایمنی در ساخت و نصب، TDF همچنان یکی از روش‌های استاندارد و کارآمد در صنعت کانال‌کشی هوا محسوب می‌شود. انتخاب روش اتصال مناسب باید با در نظر گرفتن الزامات فنی پروژه، بودجه و اولویت‌های مربوط به استحکام، آب‌بندی و سرعت اجرا صورت گیرد.
