عایق‌های الاستومری

راهکاری نوین در بهینه‌سازی مصرف انرژی و کنترل رطوبت

عایق‌کاری صحیح سیستم‌های تهویه مطبوع (HVAC)، لوله‌های آب گرم و سرد، و تجهیزات برودتی، نقشی حیاتی در کاهش اتلاف انرژی، جلوگیری از هدررفت سرما یا گرما، و کنترل مؤثر رطوبت ایفا می‌کند. در میان مواد عایق مختلف، عایق‌های الاستومری به دلیل خواص منحصر به فرد خود، به عنوان یکی از بهترین و کارآمدترین گزینه‌ها شناخته می‌شوند. این مواد انعطاف‌پذیر، سلول بسته و با مقاومت بالا در برابر نفوذ بخار آب، راه‌حلی ایده‌آل برای طیف وسیعی از کاربردها در صنعت ساختمان و تأسیسات ارائه می‌دهند. در این مقاله به بررسی جامع عایق‌های الاستومری، خواص، انواع، مزایا و کاربردهای آن می‌پردازیم.

عایق الاستومری چیست؟

عایق الاستومری نوعی ماده عایق حرارتی انعطاف‌پذیر است که از فوم‌های پلیمری سلول بسته (Closed-cell) ساخته می‌شود. این ساختار سلول بسته به معنای وجود حباب‌های هوای بسیار ریز و مجزا در داخل ماده است که مانع از عبور هوا و رطوبت می‌شود. مواد اولیه رایج برای تولید عایق الاستومری شامل لاستیک‌های مصنوعی مانند EPDM (اتیلن پروپیلن دی ان مونومر) یا NBR (نیتریل بوتادین رابر) است که با افزودنی‌های خاصی برای بهبود خواص حرارتی، مقاومت در برابر آتش و پایداری در برابر اشعه UV ترکیب می‌شوند.

خواص کلیدی عایق الاستومری

عایق الاستومری به دلیل ترکیب منحصربه‌فردی از خواص فیزیکی و شیمیایی، در صنعت تأسیسات بسیار محبوب است:

مقاومت بسیار بالا در برابر نفوذ بخار آب (Low Water Vapor Permeability): ساختار سلول بسته این عایق‌ها، مانع بسیار مؤثری در برابر عبور بخار آب ایجاد می‌کند. این ویژگی از اهمیت بالایی برخوردار است، زیرا نفوذ رطوبت به داخل عایق می‌تواند خواص حرارتی آن را به شدت کاهش دهد و منجر به پدیده‌های نامطلوبی مانند خوردگی در زیر عایق (Corrosion Under Insulation – CUI) و رشد کپک و باکتری شود. ضریب نفوذپذیری بخار آب (Water Vapor Permeability) در عایق‌های الاستومری بسیار پایین است.

هدایت حرارتی پایین (Low Thermal Conductivity): این عایق‌ها دارای ضریب هدایت حرارتی بسیار پایینی هستند (معمولاً در محدوده ۰.۰۳۳ تا ۰.۰۴۵ وات بر متر-کلوین در دمای اتاق). این بدان معناست که آن‌ها مقاومت بسیار خوبی در برابر انتقال حرارت از خود نشان می‌دهند و می‌توانند به طور مؤثری از اتلاف سرما یا گرما جلوگیری کنند.

انواع عایق الاستومری

عایق‌های الاستومری معمولاً به دو شکل اصلی عرضه می‌شوند که هر کدام کاربردهای خاص خود را دارند:

• عایق‌های لوله‌ای (Tubing/Pipe Insulation): این عایق‌ها به صورت لوله‌های از پیش بریده شده با قطرهای داخلی مختلف عرضه می‌شوند که به راحتی بر روی لوله‌های فلزی یا پلاستیکی نصب می‌شوند. طول استاندارد این لوله‌ها معمولاً ۱.۸ متر است.

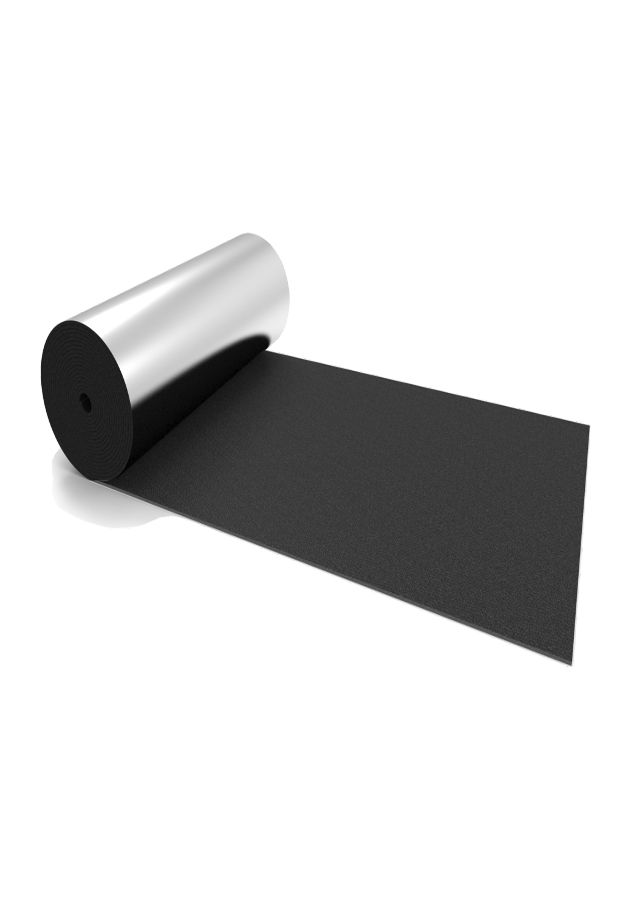

• عایق‌های رولی یا ورقه‌ای (Sheet/Roll Insulation): این عایق‌ها به صورت ورق یا رول با ضخامت‌های مختلف تولید می‌شوند و برای عایق‌کاری سطوح بزرگتر مانند مخازن، کانال‌های هوا، بدنه هواسازها، یا لوله‌های با قطرهای نامتعارف بسیار مناسب هستند. این ورق‌ها را می‌توان به راحتی برش داد و شکل داد.

علاوه بر این، عایق‌های الاستومری ممکن است دارای پوشش‌های محافظ خارجی باشند که مقاومت آن‌ها را در برابر آسیب‌های فیزیکی، اشعه UV یا شرایط محیطی خاص افزایش می‌دهد. این پوشش‌ها می‌توانند از جنس آلومینیوم، PVC یا مواد پلیمری دیگر باشند.

مزایای استفاده از عایق الاستومری

استفاده از عایق الاستومری در سیستم‌های تأسیساتی مزایای متعددی را به همراه دارد:

• بهینه‌سازی مصرف انرژی: با کاهش چشمگیر اتلاف حرارت یا برودت، مصرف انرژی سیستم‌های گرمایشی و سرمایشی را به طور قابل توجهی کاهش می‌دهد. این امر منجر به صرفه‌جویی در هزینه‌های عملیاتی و کاهش انتشار گازهای گلخانه‌ای می‌شود.
• کنترل مؤثر میعان (Condensation Control): مقاومت بسیار بالای عایق الاستومری در برابر نفوذ بخار آب، از تشکیل قطرات آب بر روی سطوح سرد (مانند لوله‌های آب سرد یا کانال‌های هوای سرد) جلوگیری می‌کند. این امر از بروز مشکلاتی مانند رشد کپک، آسیب به مصالح ساختمانی و خوردگی فلزات جلوگیری می‌کند.
• افزایش طول عمر سیستم: با محافظت از لوله‌ها و تجهیزات در برابر خوردگی ناشی از رطوبت و تغییرات دمایی، به افزایش طول عمر مفید سیستم تأسیساتی کمک می‌کند.
• کاهش سطح صدا: ساختار سلول بسته و انعطاف‌پذیری عایق الاستومری می‌تواند به جذب صدا و کاهش انتقال صدا در سیستم‌های لوله‌کشی و کانال‌کشی کمک کند.
• نصب آسان و سریع: انعطاف‌پذیری و قابلیت برش آسان این عایق‌ها، فرآیند نصب را ساده‌تر و سریع‌تر می‌کند، که این امر می‌تواند هزینه‌های نیروی کار را کاهش دهد.
• مقاومت در برابر شرایط محیطی: مقاومت خوب در برابر رطوبت، مواد شیمیایی و در برخی موارد اشعه UV، این عایق‌ها را برای کاربردهای متنوع و در شرایط محیطی مختلف مناسب می‌سازد.

کاربردهای عایق الاستومری

عایق الاستومری به دلیل خواص عالی خود، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• سیستم‌های لوله‌کشی HVAC: عایق‌کاری لوله‌های آب سرد و گرم، لوله‌های مبرد در سیستم‌های چیلر و اسپلیت، و لوله‌های برگشت آب گرم.
• کانال‌های هوا: عایق‌کاری کانال‌های هوای رفت و برگشت در سیستم‌های تهویه مطبوع برای جلوگیری از اتلاف حرارت/برودت و کنترل میعان.
• مخازن ذخیره: عایق‌کاری مخازن آب سرد، مخازن ذخیره برودتی و سایر مخازنی که نیاز به حفظ دما دارند.
• تجهیزات برودتی: عایق‌کاری بدنه چیلرها، فریزرها، یخچال‌های صنعتی و سایر تجهیزات برودتی.
• صنایع غذایی و دارویی: در تأسیساتی که نیاز به کنترل دقیق دما و رطوبت و رعایت بهداشت وجود دارد.
• صنایع نفت و گاز: عایق‌کاری لوله‌ها و تجهیزات در دماهای پایین یا بالا.
• خودروسازی و حمل و نقل: برای عایق‌کاری حرارتی و صوتی.

ملاحظات انتخاب و نصب عایق الاستومری

برای دستیابی به بهترین عملکرد از عایق الاستومری، توجه به نکات زیر در انتخاب و نصب ضروری است:

انتخاب ضخامت مناسب: ضخامت عایق باید بر اساس دمای سطح مورد عایق‌کاری، دمای محیط، ضریب هدایت حرارتی عایق و استانداردهای مربوط به کنترل میعان و اتلاف انرژی تعیین شود. جداول و نرم‌افزارهای محاسباتی مخصوص عایق‌کاری می‌توانند در این زمینه کمک‌کننده باشند.

انتخاب نوع عایق: بسته به شرایط محیطی (مانند میزان رطوبت، احتمال آسیب فیزیکی، یا قرار گرفتن در معرض نور خورشید)، ممکن است نیاز به انتخاب عایق با پوشش محافظ یا فرمولاسیون خاص باشد.

مقایسه عایق الاستومری با سایر عایق‌های رایج

برای درک بهتر جایگاه عایق الاستومری، مقایسه آن با سایر مواد عایق رایج مانند پشم شیشه (Fiberglass)، پشم سرامیک (Ceramic Wool) و فوم پلی‌اتیلن (Polyethylene Foam) مفید است:

• عایق الاستومری: بهترین گزینه برای کنترل رطوبت و میعان به دلیل ساختار سلول بسته. انعطاف‌پذیری بالا و نصب آسان. مقاومت خوب در برابر مواد شیمیایی و آتش (بسته به نوع). هدایت حرارتی پایین. هزینه نسبتاً بالاتر.
• پشم شیشه (Fiberglass): هدایت حرارتی پایین و مقاومت خوب در برابر آتش. ارزان‌تر از الاستومری. اما در صورت خیس شدن، خواص عایق‌بندی خود را از دست می‌دهد و می‌تواند منبع رشد کپک شود. نصب آن نیاز به رعایت نکات ایمنی (محافظت از پوست و تنفس) دارد.
• پشم سرامیک (Ceramic Wool): مقاومت بسیار بالا در برابر دماهای بسیار زیاد (مناسب برای کاربردهای صنعتی داغ). هدایت حرارتی پایین. اما گران‌تر است و در صورت تماس با رطوبت، خواص خود را از دست می‌دهد. همچنین نیاز به رعایت نکات ایمنی در نصب دارد.
• فوم پلی‌اتیلن: ارزان‌تر از الاستومری و نصب آسانی دارد. اما مقاومت کمتری در برابر دماهای بالا و آتش دارد و ممکن است در برابر برخی مواد شیمیایی آسیب‌پذیر باشد. مقاومت آن در برابر نفوذ بخار آب نیز معمولاً کمتر از الاستومری است.

انتخاب بین این عایق‌ها به کاربرد خاص، شرایط محیطی، الزامات دمایی، بودجه و نیاز به کنترل رطوبت بستگی دارد.

استانداردهای کلیدی در انتخاب و نصب عایق الاستومری

رعایت استانداردها برای اطمینان از عملکرد صحیح و ایمنی عایق‌کاری ضروری است. برخی از استانداردهای مهم عبارتند از:

• ASTM C534 (Standard Specification for Preformed Flexible Elastomeric Cellular Thermal Insulation in Sheet and Strip Form): این استاندارد مشخصات فنی و الزامات مربوط به عایق‌های الاستومری سلول بسته را تعیین می‌کند.
• ASTM C1763 (Standard Test Method for Water Vapor Transmission of Flexible Rigid Cellular Thermal Insulating Materials Using a Dry-Cup Method): روشی برای اندازه‌گیری مقاومت در برابر نفوذ بخار آب.
• ASTM E84 (Standard Test Method for Surface Burning Characteristics of Building Materials): این استاندارد، ویژگی‌های اشتعال‌پذیری سطحی مواد را ارزیابی می‌کند که برای اطمینان از ایمنی در برابر آتش مهم است.
• ASHRAE 90.1: این استاندارد بهره‌وری انرژی در ساختمان‌ها را تعیین می‌کند و الزامات مربوط به ضخامت عایق‌کاری برای سیستم‌های مختلف HVAC را مشخص می‌نماید.

رعایت این استانداردها تضمین می‌کند که عایق انتخابی و نحوه نصب آن، بالاترین سطح عملکرد و ایمنی را فراهم می‌کند.

روش‌های محاسبه ضخامت بهینه عایق الاستومری

انتخاب ضخامت مناسب عایق الاستومری یک مرحله حیاتی در طراحی سیستم‌های تأسیساتی است و بر اساس عوامل مختلفی تعیین می‌شود:

• دمای سطح مورد عایق‌کاری: دمای لوله یا کانال (مثلاً دمای آب سرد، آب گرم، یا هوای سرد).
• دمای محیط اطراف: دمای هوای محیطی که کانال یا لوله در آن قرار دارد.
• رطوبت نسبی محیط: میزان بخار آب موجود در هوا که بر پتانسیل میعان تأثیر می‌گذارد.
• ضریب هدایت حرارتی عایق (k-value): مقدار ثابت ماده عایق.
• مقاومت در برابر نفوذ بخار آب (Permeability): میزان مقاومت ماده در برابر عبور بخار آب.
• استانداردهای مربوطه: مانند ASHRAE 90.1 که حداقل ضخامت عایق را برای جلوگیری از اتلاف انرژی تعیین می‌کند.

محاسبات معمولاً با استفاده از فرمول‌های انتقال حرارت و با در نظر گرفتن مقاومت حرارتی کل (R-value) مسیر انتقال حرارت انجام می‌شود. نرم‌افزارهای تخصصی طراحی تأسیسات نیز می‌توانند در این محاسبات کمک کنند. هدف اصلی، جلوگیری از اتلاف انرژی قابل توجه و مهم‌تر از آن، جلوگیری از تشکیل میعان بر روی سطوح سرد است.

تأثیر عایق الاستومری بر کاهش رشد میکروارگانیسم‌ها

یکی از مزایای مهم ساختار سلول بسته عایق الاستومری، مقاومت آن در برابر جذب رطوبت است. این ویژگی به طور مستقیم بر کاهش رشد میکروارگانیسم‌ها مانند کپک‌ها و باکتری‌ها تأثیر می‌گذارد. در عایق‌هایی که رطوبت را جذب می‌کنند (مانند پشم شیشه در صورت عدم نصب صحیح یا آسیب دیدن پوشش خارجی)، محیط مرطوب و دمای مناسب می‌تواند بستری ایده‌آل برای رشد کپک‌ها فراهم کند. این کپک‌ها نه تنها کیفیت هوای داخلی (IAQ) را کاهش می‌دهند و می‌توانند باعث مشکلات تنفسی و آلرژی شوند، بلکه می‌توانند به ساختار ساختمان نیز آسیب بزنند. عایق الاستومری با جلوگیری از جذب رطوبت و ایجاد محیط خشک در اطراف لوله‌ها و کانال‌ها، به حفظ سلامت محیط داخلی و جلوگیری از مشکلات ناشی از رشد میکروارگانیسم‌ها کمک شایانی می‌کند.

📊 جدول مقایسه‌ای عایق‌های رایج در سیستم‌های HVAC

نتیجه‌گیری

عایق الاستومری با خواص برجسته خود در زمینه مقاومت در برابر رطوبت، هدایت حرارتی پایین، انعطاف‌پذیری و دوام، راه‌حلی کارآمد و اقتصادی برای بهینه‌سازی مصرف انرژی و کنترل رطوبت در سیستم‌های تأسیساتی ارائه می‌دهد. انتخاب ضخامت مناسب، استفاده از مواد با کیفیت و اجرای صحیح فرآیند نصب و درزگیری، کلید دستیابی به حداکثر کارایی و طول عمر این نوع عایق است. با توجه به اهمیت روزافزون بهره‌وری انرژی و حفظ کیفیت هوای داخلی، عایق الاستومری به عنوان یک جزء ضروری در طراحی و اجرای سیستم‌های تأسیساتی مدرن شناخته می‌شود.
