راهنمای جامع انتخاب بهینه برای کاربری‌های مختلف
انتخاب فن صنعتی مناسب، یکی از حیاتی‌ترین تصمیمات در طراحی و بهره‌برداری از سیستم‌های تهویه مطبوع، صنعتی و کارگاهی است. یک فن نامناسب نه تنها بازدهی سیستم را کاهش می‌دهد، بلکه می‌تواند منجر به اتلاف انرژی، افزایش هزینه‌های نگهداری و حتی اختلال در فرآیندهای تولیدی شود. در این مقاله، به بررسی جامع انواع فن‌های صنعتی، ویژگی‌های کلیدی آن‌ها و معیارهای انتخاب بهینه برای کاربری‌های مختلف می‌پردازیم تا به شما در اتخاذ بهترین تصمیم کمک کنیم.
چرا انتخاب فن صنعتی اهمیت دارد؟
فن‌ها قلب تپنده سیستم‌های انتقال هوا هستند. وظیفه اصلی آن‌ها جابجایی هوا یا گازهای دیگر از یک نقطه به نقطه دیگر است. در محیط‌های صنعتی، این جابجایی هوا می‌تواند برای اهداف مختلفی صورت گیرد، از جمله:
- تهویه عمومی: تأمین هوای تازه و تخلیه هوای آلوده یا گرم از محیط کار.
- خنک‌کاری: خنک کردن تجهیزات، ماشین‌آلات یا حتی پرسنل در محیط‌های گرم.
- سیستم‌های مکش: جمع‌آوری گرد و غبار، دود، بخارات شیمیایی یا مواد زائد از نقاط تولید.
- انتقال مواد: جابجایی مواد پودری یا دانه‌ای از طریق جریان هوا.
- فرآیندهای احتراق: تأمین هوای لازم برای کوره‌ها، دیگ‌های بخار و سایر تجهیزات احتراقی.
هر کدام از این کاربردها نیازمند ویژگی‌های خاصی در فن هستند، از جمله دبی هوا (حجم هوای جابجا شده در واحد زمان)، فشار استاتیک (مقاومت سیستم در برابر جریان هوا)، راندمان انرژی، سطح صدا و مقاومت در برابر شرایط محیطی خاص (مانند دما، رطوبت، مواد خورنده یا ساینده).
انواع اصلی فن‌های صنعتی
به طور کلی، فن‌های صنعتی را می‌توان بر اساس نحوه ایجاد جریان هوا به دو دسته اصلی تقسیم کرد: فن‌های سانتریفیوژ (گریز از مرکز) و فن‌های محوری (Axial).
۱. فن‌های سانتریفیوژ (Centrifugal Fans)
فن‌های سانتریفیوژ با استفاده از نیروی گریز از مرکز، هوا را به صورت شعاعی از مرکز پروانه به سمت بیرون هدایت می‌کنند. این فن‌ها معمولاً قادر به تولید فشار استاتیک بالاتری نسبت به فن‌های محوری در دبی‌های مشابه هستند و به همین دلیل برای غلبه بر مقاومت‌های زیاد در سیستم‌های کانال‌کشی، فیلتراسیون یا انتقال مواد بسیار مناسب‌اند.
انواع رایج فن‌های سانتریفیوژ:
فن‌های با پره‌های شعاعی (Radial Blade Fans): این فن‌ها دارای پره‌های صاف و مستقیم هستند که عمود بر محور چرخش قرار گرفته‌اند. آن‌ها برای جابجایی هوای حاوی ذرات معلق، گرد و غبار یا مواد ساینده ایده‌آل هستند زیرا کمتر دچار گرفتگی یا سایش می‌شوند. فشار استاتیک بالایی تولید می‌کنند اما راندمان آن‌ها نسبت به انواع دیگر کمتر است.
کاربردها: سیستم‌های جمع‌آوری گرد و غبار، انتقال مواد، کوره ها، کوره های صنعتی.
فن‌های با پره‌های خمیده به عقب (Backward Curved Blade Fans): این فن‌ها دارای پره‌هایی هستند که در جهت مخالف چرخش خم شده‌اند. این طراحی باعث می‌شود که راندمان انرژی بالاتری داشته باشند و سطح صدای کمتری تولید کنند. آن‌ها قادر به تولید فشار استاتیک متوسط تا بالا هستند.
کاربردها: تهویه عمومی ساختمان‌ها، سیستم‌های HVAC، خشک‌کن‌ها، فن‌های کندانسور.
فن‌های با پره‌های خمیده به جلو (Forward Curved Blade Fans): پره‌های این فن‌ها به سمت جهت چرخش خم شده‌اند. این فن‌ها در سرعت‌های پایین‌تر کار می‌کنند و دبی هوای بالایی را با فشار استاتیک کم تولید می‌کنند. به دلیل طراحی پره‌ها، در سرعت‌های بالا ممکن است دچار اضافه بار شوند.
کاربردها: سیستم‌های تهویه مطبوع خانگی و تجاری، فن‌های کویل، هواسازها.
فن‌های ایرفویل (Airfoil Blade Fans): پره‌های این فن‌ها شبیه به بال هواپیما طراحی شده‌اند تا حداکثر راندمان آیرودینامیکی را فراهم کنند. آن‌ها کمترین سطح صدا و بالاترین راندمان را در بین فن‌های سانتریفیوژ دارند اما برای هوای حاوی ذرات مناسب نیستند.
کاربردها: کاربردهایی که نیاز به راندمان بالا و صدای کم دارند، مانند اتاق‌های تمیز، آزمایشگاه‌ها و سیستم‌های تهویه دقیق.
۲. فن‌های محوری (Axial Fans)

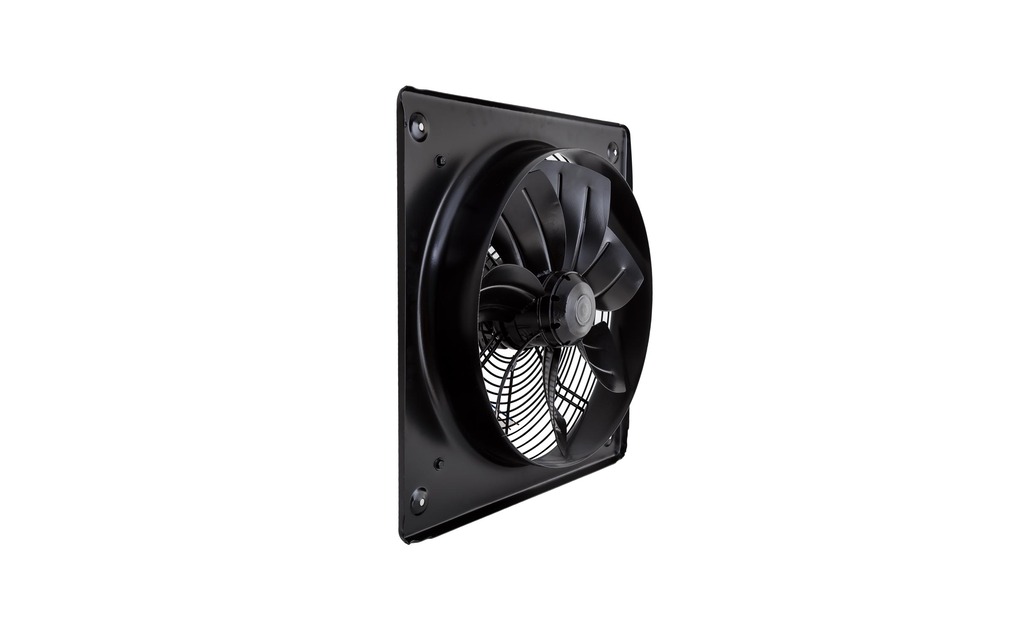

فن‌های محوری هوا را در امتداد محور چرخش پروانه جابجا می‌کنند، شبیه به پروانه پنکه. این فن‌ها برای جابجایی حجم زیادی از هوا با مقاومت کم یا متوسط مناسب هستند و معمولاً فشار استاتیک کمتری نسبت به فن‌های سانتریفیوژ تولید می‌کنند.
انواع رایج فن‌های محوری:
- فن‌های پروانه‌ای (Propeller Fans): این فن‌ها ساده‌ترین نوع فن محوری هستند و معمولاً دارای ۲ تا ۶ پره پهن می‌باشند. آن‌ها حجم هوای بسیار بالایی را با فشار استاتیک بسیار کم جابجا می‌کنند.
- کاربردها: تهویه عمومی کارخانه‌ها، گلخانه‌ها، تخلیه هوای گرم از سقف‌ها، خنک‌کاری موتورها.
- فن‌های آکسیال با پره‌های پروانه‌ای (Vane-Axial Fans): این فن‌ها علاوه بر پروانه، دارای پره‌های هدایت‌کننده (Vanes) در ورودی یا خروجی هستند که جریان هوا را مستقیم‌تر کرده و فشار استاتیک را تا حدی افزایش می‌دهند.
- کاربردها: سیستم‌های کانال‌کشی با مقاومت متوسط، خنک‌کاری تجهیزات الکترونیکی، کاربردهای صنعتی خاص.
- فن‌های آکسیال با پره‌های توربینی (Mixed-Flow Fans): این فن‌ها ترکیبی از ویژگی‌های فن‌های سانتریفیوژ و محوری هستند. هوا هم به صورت محوری وارد شده و هم به صورت شعاعی از پروانه خارج می‌شود. این فن‌ها قادر به تولید فشار استاتیک بالاتری نسبت به فن‌های محوری معمولی هستند.
- کاربردها: سیستم‌های تهویه مطبوع، هواسازها، کاربردهایی که نیاز به فشار و دبی متعادل دارند.
معیارهای کلیدی برای انتخاب فن صنعتی
انتخاب فن مناسب نیازمند درک دقیق از نیازهای سیستم و مشخصات فنی فن‌ها است. در اینجا به مهم‌ترین معیارهایی که باید در نظر بگیرید اشاره می‌کنیم:
دبی هوا (Airflow Rate – Q):
این پارامتر نشان‌دهنده حجم هوایی است که فن در واحد زمان جابجا می‌کند و معمولاً با واحدهایی مانند متر مکعب بر ثانیه (m³/s)، متر مکعب بر دقیقه (m³/min) یا فوت مکعب بر دقیقه (CFM) اندازه‌گیری می‌شود.
نحوه تعیین: بر اساس محاسبات بار حرارتی، تعداد نفرات، میزان آلودگی هوا و استانداردهای تهویه برای کاربری مورد نظر (مانند استانداردهای ASHRAE).
فشار استاتیک (Static Pressure – Ps):
این پارامتر نشان‌دهنده مقاومت سیستم در برابر جریان هوا است که فن باید بر آن غلبه کند. این مقاومت ناشی از اصطکاک هوا با کانال‌ها، فیلترها، دمپرها، کویل‌ها و سایر تجهیزات در مسیر جریان است. فشار استاتیک معمولاً با واحدهایی مانند پاسکال (Pa)، میلی‌متر ستون آب (mmH2O) یا اینچ ستون آب (inH2O) بیان می‌شود.
نحوه تعیین: با محاسبه افت فشار تمام اجزای موجود در مسیر جریان هوا.
توان مصرفی (Power Consumption – P):
توان مورد نیاز فن برای جابجایی هوا با دبی و فشار مشخص، که معمولاً با کیلووات (kW) یا اسب بخار (HP) اندازه‌گیری می‌شود. انتخاب فن با راندمان بالا می‌تواند مصرف انرژی را به طور قابل توجهی کاهش دهد.
نحوه محاسبه: با استفاده از فرمول‌های آیرودینامیکی که دبی، فشار و راندمان فن را در بر می‌گیرد.
راندمان (Efficiency):
نسبت توان مفید هوایی که فن جابجا می‌کند به توان الکتریکی مصرفی آن. راندمان بالاتر به معنای مصرف انرژی کمتر برای انجام همان کار است. فن‌های با راندمان بالا معمولاً هزینه اولیه بیشتری دارند اما در بلندمدت باعث صرفه‌جویی قابل توجهی در هزینه‌های عملیاتی می‌شوند.
سطح صدا (Noise Level):
میزان صدای تولید شده توسط فن که معمولاً با دسی‌بل (dB) اندازه‌گیری می‌شود. در محیط‌های حساس مانند بیمارستان‌ها، کتابخانه‌ها یا فضاهای اداری، کنترل سطح صدا اهمیت ویژه‌ای دارد.
شرایط محیطی و نوع سیال:
دمای هوا، وجود رطوبت، گرد و غبار، مواد شیمیایی خورنده یا ساینده، و همچنین نوع سیال (هوا، گازهای خاص، بخارات) در انتخاب جنس پروانه، بدنه و نوع موتور فن تأثیرگذار است.
راهنمای انتخاب فن بر اساس کاربرد
- تهویه عمومی کارخانه‌ها و سالن‌های بزرگ:
- نیاز: جابجایی حجم بالای هوا با فشار کم.
- فن پیشنهادی: فن‌های محوری پروانه‌ای (Propeller Fans) یا فن‌های سانتریفیوژ با پره‌های خمیده به جلو (Forward Curved) در سایز بزرگ.
- سیستم‌های کانال‌کشی و هواسازها (HVAC):
- نیاز: جابجایی هوا با فشار متوسط تا بالا برای غلبه بر مقاومت کانال‌ها و فیلترها.
- فن پیشنهادی: فن‌های سانتریفیوژ با پره‌های خمیده به عقب (Backward Curved) یا ایرفویل (Airfoil) به دلیل راندمان بالا و صدای کم. فن‌های Mixed-Flow نیز گزینه مناسبی هستند.
- سیستم‌های مکش گرد و غبار و انتقال مواد:
- نیاز: جابجایی هوا با فشار بالا و مقاومت در برابر سایش و گرفتگی.
- فن پیشنهادی: فن‌های سانتریفیوژ با پره‌های شعاعی (Radial Blade) یا فن‌های مخصوص انتقال مواد (Material Handling Fans) که از جنس‌های مقاوم‌تر ساخته شده‌اند.
- خنک‌کاری تجهیزات الکترونیکی و رک‌ها:
- نیاز: جابجایی حجم هوای نسبتاً کم با فشار متوسط.
- فن پیشنهادی: فن‌های محوری کوچک (مانند فن‌های کیس کامپیوتر) یا فن‌های سانتریفیوژ بکوارد (Backward Curved) در سایز کوچک.
- کوره ها و بویلرها:
- نیاز: تأمین هوای احتراق با فشار بالا و دمای زیاد.
- فن پیشنهادی: فن‌های سانتریفیوژ با پره‌های شعاعی یا فن‌های مخصوص دمای بالا (High-Temperature Fans).
نکات مهم در نصب و نگهداری فن‌های صنعتی
- نصب صحیح: اطمینان حاصل کنید که فن به درستی تراز شده و اتصالات آن محکم است. مسیر جریان هوا باید تا حد امکان مستقیم و بدون مانع باشد.
- نگهداری پیشگیرانه: بازرسی منظم پروانه برای اطمینان از عدم وجود گرفتگی یا آسیب، تمیز کردن فیلترها و پروانه‌ها، و بررسی وضعیت بلبرینگ‌ها و تسمه‌ها (در صورت وجود) می‌تواند عمر مفید فن را افزایش دهد.
- تعادل دینامیکی: در صورت لرزش غیرعادی فن، ممکن است نیاز به بالانس کردن پروانه باشد. این کار باید توسط متخصص انجام شود.
- انتخاب موتور مناسب: موتور فن باید با توان و مشخصات الکتریکی مورد نیاز سیستم مطابقت داشته باشد و ترجیحاً از نوع با راندمان بالا (مانند IE3 یا IE4) انتخاب شود.
نتیجه‌گیری
انتخاب فن صنعتی یک فرآیند تخصصی است که نیازمند در نظر گرفتن دقیق پارامترهای فنی و کاربری است. با شناخت انواع فن‌های سانتریفیوژ و محوری و درک معیارهای کلیدی مانند دبی، فشار، راندمان و سطح صدا، می‌توانید بهترین انتخاب را برای سیستم تهویه خود داشته باشید. سرمایه‌گذاری بر روی فن‌های با کیفیت و راندمان بالا، نه تنها به بهبود عملکرد سیستم کمک می‌کند، بلکه در بلندمدت منجر به کاهش هزینه‌های عملیاتی و افزایش بهره‌وری خواهد شد.
📊 جدول مقایسه‌ای انواع فن‌های صنعتی
برای درک بهتر تفاوت‌ها و کاربردهای هر نوع فن، جدول زیر به مقایسه ویژگی‌های کلیدی آن‌ها می‌پردازد:
| ویژگی / نوع فن | فن سانتریفیوژ شعاعی (Radial) | فن سانتریفیوژ خمیده به عقب (Backward Curved) | فن سانتریفیوژ خمیده به جلو (Forward Curved) | فن محوری پروانه‌ای (Propeller) | فن محوری پره‌دار (Vane-Axial) | فن جریان مختلط (Mixed-Flow) |
|---|---|---|---|---|---|---|
| فشار استاتیک | بالا | متوسط تا بالا | کم تا متوسط | بسیار کم | متوسط | متوسط تا بالا |
| دبی هوا | متوسط | متوسط | بالا | بسیار بالا | بالا | بالا |
| راندمان انرژی | متوسط | بالا | متوسط | متوسط | خوب | خوب تا بالا |
| سطح صدا | متوسط تا زیاد | کم | متوسط | زیاد | متوسط | متوسط |
| مقاومت در برابر ذرات | عالی | خوب | ضعیف | ضعیف | متوسط | متوسط |
| کاربردهای اصلی | مکش گرد و غبار، انتقال مواد | HVAC، هواساز، کندانسور | هواساز، فن کویل، تهویه خانگی | تهویه عمومی، گلخانه‌ها | کانال‌کشی، خنک‌کاری رک‌ها | هواساز، تهویه مطبوع |
| پیچیدگی طراحی | ساده | متوسط | متوسط | ساده | متوسط | متوسط |
| هزینه اولیه | متوسط | بالا | متوسط | کم | متوسط | متوسط تا بالا |
💡 نکات تکمیلی برای بهینه‌سازی سیستم تهویه با فن
- استفاده از اینورتر (VFD): نصب درایو فرکانس متغیر (Variable Frequency Drive) به شما امکان می‌دهد تا دور موتور فن را بر اساس نیاز واقعی سیستم تنظیم کنید. این کار نه تنها باعث صرفه‌جویی در مصرف انرژی می‌شود، بلکه به کنترل دقیق‌تر دما و جریان هوا کمک کرده و استهلاک فن را کاهش می‌دهد.
- طراحی کانال‌کشی بهینه: کانال‌کشی با قطر مناسب، استفاده از زانویی‌های با شعاع بلند و کاهش تعداد اتصالات، افت فشار سیستم را به حداقل می‌رساند. این امر به فن اجازه می‌دهد تا با توان کمتری کار کند و راندمان کلی سیستم افزایش یابد.
- فیلتراسیون مناسب: انتخاب فیلترهای با افت فشار کم و تعویض منظم آن‌ها، از تحمیل بار اضافی به فن جلوگیری می‌کند. فیلترهای کثیف می‌توانند به شدت جریان هوا را محدود کرده و راندمان فن را کاهش دهند.
- عایق‌بندی کانال‌ها: همانطور که در مقالات قبلی اشاره شد، عایق‌بندی مناسب کانال‌ها از اتلاف انرژی حرارتی جلوگیری کرده و بار کاری سیستم تهویه را کاهش می‌دهد، که این به نوبه خود به عملکرد بهتر فن کمک می‌کند.
- کنترل هوشمند: استفاده از سنسورهای دما، رطوبت و CO2 به همراه سیستم‌های کنترلی هوشمند، امکان تنظیم خودکار عملکرد فن را بر اساس شرایط محیطی فراهم می‌کند و از کارکرد غیرضروری آن جلوگیری می‌نماید.
📞 مشاوره تخصصی و انتخاب فن مناسب
با توجه به تنوع گسترده فن‌های صنعتی و پیچیدگی محاسبات مربوط به انتخاب آن‌ها، توصیه می‌شود در پروژه‌های مهم از مشاوره کارشناسان و متخصصان این حوزه بهره‌مند شوید. شرکت ما که در زمینه تولید و طراحی سیستم‌های تهویه مطبوع فعالیت دارند، می‌توانند با ارائه مشاوره تخصصی و تحلیل دقیق نیازهای شما، مناسب‌ترین فن را با توجه به مشخصات فنی و بودجه پروژه پیشنهاد دهند.
انتخاب صحیح فن، گامی اساسی در جهت دستیابی به یک سیستم تهویه کارآمد، اقتصادی و پایدار است. با در نظر گرفتن تمامی جوانب فنی و کاربردی، می‌توانید بهترین عملکرد را از سیستم تهویه خود انتظار داشته باشید.
