داکت اسپیرال

۱. مقدمه: اهمیت داکت اسپیرال در تهویه نوین

در هر سیستم تهویه مطبوع یا صنعتی، طراحی مسیر انتقال هوا یکی از اساسی‌ترین عوامل در کارایی نهایی آن سیستم است. کانال‌های انتقال هوا یا به‌اصطلاح رایج “داکت‌ها”، نقش ستون فقرات را در شبکه تهویه ایفا می‌کنند. در میان انواع مختلف داکت‌ها، داکت اسپیرال (Spiral Duct) به‌دلیل ویژگی‌های فنی، ظاهری و اجرایی، جایگاه ویژه‌ای در پروژه‌های مدرن تهویه پیدا کرده است.

استفاده از داکت اسپیرال به‌ویژه در فضاهایی که زیبایی، راندمان و کاهش مصرف انرژی اهمیت بالایی دارد، به‌عنوان یک راهکار حرفه‌ای مطرح می‌شود. این نوع داکت با مقطع دایره‌ای و شکل مارپیچی، نه‌تنها انتقال هوا را بهینه می‌کند، بلکه مقاومت مکانیکی بالا، کاهش افت فشار و نصب سریع را هم به همراه دارد.

در ادامه این مقاله، به بررسی همه‌جانبه‌ی داکت اسپیرال از نظر تعریف، انواع، مزایا، کاربردها، مقایسه با داکت چهارگوش، نکات فنی و اجرای اصولی آن می‌پردازیم تا دید دقیق‌تری برای انتخاب و استفاده از این نوع داکت به شما بدهیم.

۲. داکت اسپیرال چیست؟

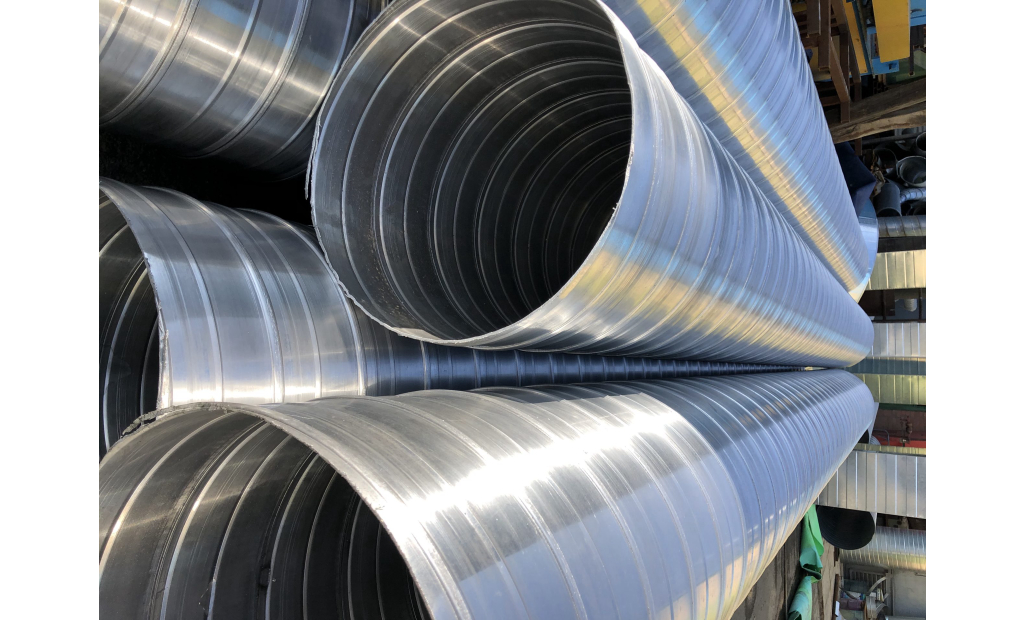

داکت اسپیرال یا لوله اسپیرال، یک نوع کانال انتقال هوا با مقطع دایره‌ای است که به‌صورت مارپیچی از ورق‌های فلزی ساخته می‌شود. این نوع داکت معمولاً از فلزاتی مانند گالوانیزه، آلومینیوم یا استیل تولید می‌شود و از نظر شکل و ساختار، نسبت به داکت‌های چهارگوش، مقاوم‌تر، زیباتر و ساده‌تر در نصب است.

فرآیند تولید داکت اسپیرال به‌گونه‌ای است که ورق‌های فلزی باریک با زاویه خاصی به دور یک قالب (ماندرل) پیچیده شده و به‌صورت مارپیچی درز می‌خورند. این روش باعث ایجاد یک استوانه صلب و بدون نشت هوا می‌شود که در برابر فشار، خوردگی و افت راندمان مقاومت بالایی دارد.

ویژگی‌های ساختاری:

• شکل استوانه‌ای و بدون زاویه
• درز مارپیچی با اتصال محکم و آب‌بندی عالی
• قطرهای متنوع (از ۱۰ سانتی‌متر تا بیش از ۱ متر)
• قابلیت تولید در طول‌های بلندتر نسبت به داکت چهارگوش

تفاوت با داکت‌های سنتی:

برخلاف داکت چهارگوش که در محل پروژه باید مونتاژ شود، داکت اسپیرال در کارخانه با دقت بالا تولید شده و با اتصالات آماده (مانند کوپلینگ، زانویی، سه‌راهی و دمپر) به‌راحتی در محل نصب می‌شود.

۳. انواع داکت اسپیرال از نظر متریال و کاربرد

داکت‌های اسپیرال بر اساس نوع متریال به‌کاررفته در ساخت، به چند نوع اصلی تقسیم می‌شوند که هر کدام بسته به شرایط پروژه، دما، رطوبت، الزامات بهداشتی یا مقاومت در برابر خوردگی انتخاب می‌شوند.

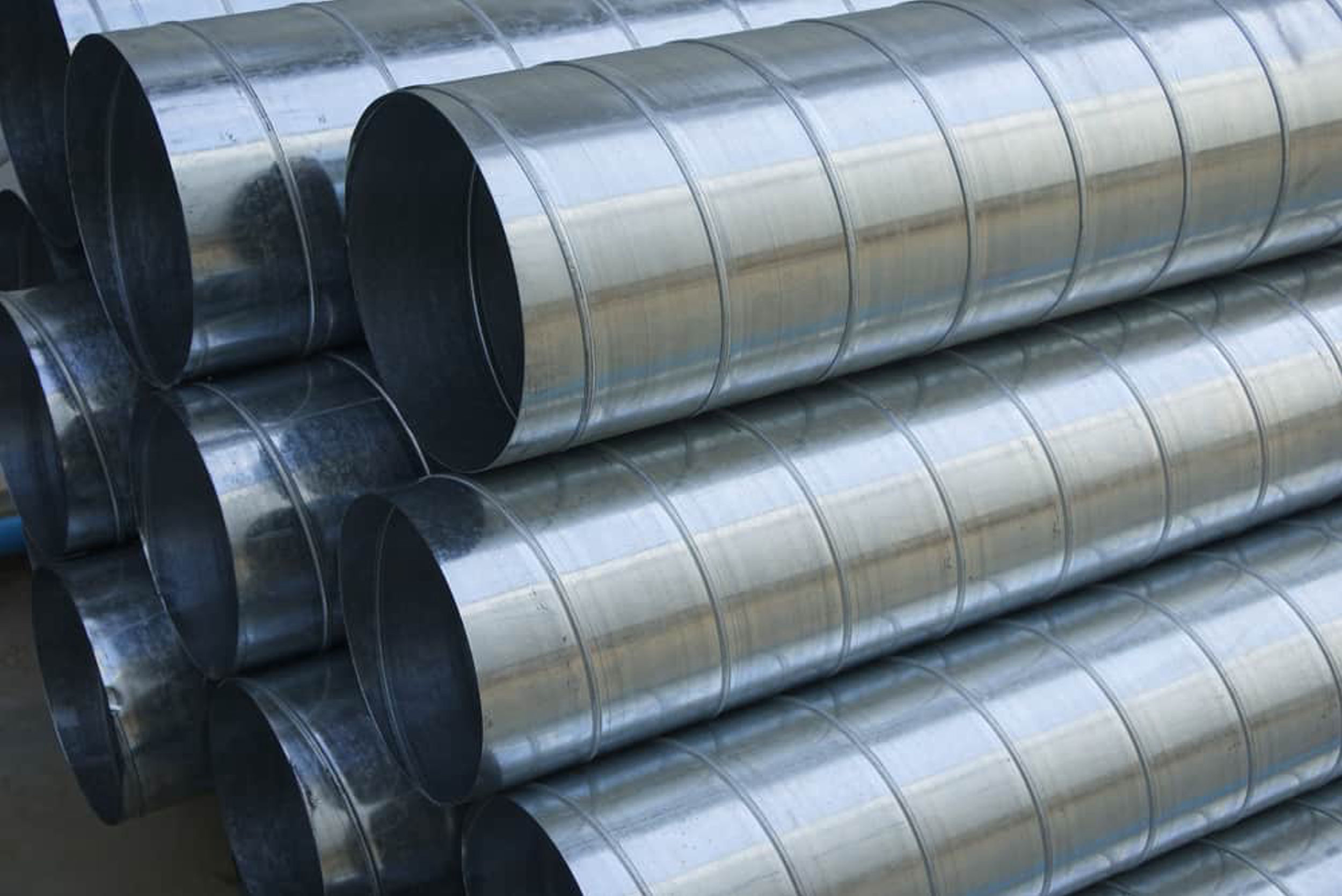

۱. داکت اسپیرال گالوانیزه (GI Spiral Duct)

رایج‌ترین نوع در صنایع و ساختمان‌هاست. این نوع از ورق فولادی گالوانیزه ساخته می‌شود که در برابر زنگ‌زدگی مقاوم بوده و مقرون‌به‌صرفه است.

ویژگی‌ها:

• مقاومت خوب در برابر رطوبت
• مناسب برای فضاهای عمومی و صنعتی
• نصب آسان و قیمت اقتصادی

۲. داکت اسپیرال استیل (Stainless Steel Spiral Duct)

مناسب برای محیط‌هایی با رطوبت بالا، مواد خورنده یا نیاز به رعایت بهداشت بالا مانند آشپزخانه‌های صنعتی، بیمارستان‌ها و آزمایشگاه‌ها.

ویژگی‌ها:

• مقاومت بالا در برابر خوردگی و حرارت
• ظاهر براق و زیبا (برای نصب نمایان)
• قیمت بالاتر از نوع گالوانیزه

۳. داکت اسپیرال آلومینیومی

دارای وزن سبک‌تر و مقاومت نسبی در برابر زنگ‌زدگی. بیشتر در سیستم‌هایی که نیاز به حمل و نصب سبک‌وزن است، مورد استفاده قرار می‌گیرد.

ویژگی‌ها:

• سبک و قابل‌حمل
• نسبتاً مقاوم در برابر زنگ‌زدگی
• مناسب برای کانال‌کشی سقفی با محدودیت وزن

جدول مقایسه انواع داکت اسپیرال

۴. مزایای فنی و زیبایی‌شناسی داکت اسپیرال

داکت اسپیرال تنها یک انتخاب کاربردی برای توزیع هوا نیست، بلکه ویژگی‌هایی دارد که آن را در بسیاری از پروژه‌های ساختمانی، صنعتی و حتی معماری به گزینه‌ای ممتاز تبدیل کرده است. در این بخش، مهم‌ترین مزایا را از دید فنی و بصری بررسی می‌کنیم.

۱. کاهش افت فشار هوا

ساختار مارپیچی این نوع کانال باعث می‌شود جریان هوا در مسیر خود با موانع کمتری مواجه شود. در نتیجه، افت فشار کمتر بوده و راندمان سیستم تهویه افزایش می‌یابد.

• اثر: کاهش مصرف انرژی فن‌ها
• مزیت عملی: عملکرد مؤثرتر سیستم در فواصل بلندتر

۲. کاهش نشت هوا

اتصالات در داکت اسپیرال عمدتاً به صورت مکانیکی (Flange یا کوپلرهای قفل‌شونده) هستند که در مقایسه با داکت چهارگوش، میزان نشتی کمتری دارند.

• اثر: صرفه‌جویی در انرژی و بهبود کیفیت توزیع هوا
• کاربرد: تأسیسات با نیاز به کنترل دقیق هوا (مثل آزمایشگاه‌ها)

۳. نصب سریع و ساده

به‌دلیل شکل مدور و پیوسته بودن ساختار، نصب داکت اسپیرال در محل پروژه به زمان و نیروی کار کمتری نیاز دارد.

• مزیت: صرفه‌جویی در هزینه‌های اجرایی
• ویژه: مناسب برای پروژه‌های انبوه یا با زمان تحویل محدود

۴. ظاهر زیبا و قابل نصب نمایان

در معماری مدرن، داکت اسپیرال به‌صورت نمایان در فضاهایی مثل فروشگاه‌ها، رستوران‌ها و سالن‌های ورزشی نصب می‌شود، زیرا شکل استوانه‌ای و سطح فلزی آن، جلوه‌ای صنعتی و مدرن ایجاد می‌کند.

• ویژگی: عدم نیاز به سقف کاذب
• کاربرد: فضاهای اداری و تجاری با طراحی مینیمال

جدول مزایای داکت اسپیرال نسبت به داکت چهارگوش

۵. کاربردهای داکت اسپیرال در پروژه‌های مختلف

داکت اسپیرال به‌دلیل ویژگی‌های منحصر‌به‌فردش، در طیف وسیعی از پروژه‌ها مورد استفاده قرار می‌گیرد؛ از فضاهای صنعتی و تجاری گرفته تا فضاهای معماری مدرن. در این بخش، به‌طور مفصل به بررسی کاربردهای متداول آن در صنایع و ساختمان‌ها می‌پردازیم.

۱. تهویه صنعتی و کارخانه‌ها

در صنایع تولیدی، داکت اسپیرال نقش مهمی در توزیع یکنواخت هوا، مکش دود، بخارات و ذرات آلاینده ایفا می‌کند. این کانال‌ها به‌دلیل مقاومت بالا در برابر فشار و قابلیت اجرای طولانی، برای محیط‌های صنعتی بسیار مناسب هستند.

• ویژگی مورد نیاز: مقاومت مکانیکی بالا، نشت پایین
• کاربردها: خطوط تولید، کارگاه‌های جوشکاری، رنگ‌پاشی، صنایع شیمیایی

۲. پروژه‌های تجاری و مراکز خرید

در فضاهایی مانند پاساژها، فروشگاه‌های زنجیره‌ای و سوپرمارکت‌ها، داکت اسپیرال هم از نظر عملکرد و هم از نظر ظاهر انتخاب خوبی است.

• مزیت ظاهری: نمایان بودن کانال در سقف و ایجاد جلوه صنعتی
• کاربرد: سیستم تهویه عمومی، سرمایش و گرمایش فضا

۳. سیستم‌های تهویه آشپزخانه‌های صنعتی

در رستوران‌ها و آشپزخانه‌های بزرگ، انتقال بخار، حرارت و چربی اهمیت زیادی دارد. استفاده از داکت اسپیرال استیل یا آلومینیوم در این فضاها رایج است.

• نیاز ویژه: مقاومت در برابر خوردگی و قابلیت شستشو
• کاربرد: مکش هوا و چربی از هود صنعتی، انتقال به فیلتر و خروجی

۴. ساختمان‌های اداری و معماری باز

در طراحی‌های مدرن با سقف بلند و فضای باز، استفاده از کانال‌های اسپیرال بدون پوشش سقف کاذب رایج است. این نوع طراحی علاوه‌بر صرفه‌جویی در هزینه، به زیبایی فضا نیز کمک می‌کند.

• مزیت: عدم نیاز به پنهان‌سازی، سازگاری با سبک مینیمالیستی
• کاربرد: دفاتر کاری مدرن، فضاهای خلاقانه و سالن‌های نمایش

۵. تأسیسات بیمارستانی و کلینیک‌ها

در بیمارستان‌ها، کنترل جریان هوا بسیار حساس است. داکت اسپیرال با قابلیت اجرای دقیق و نشت هوای پایین، در سیستم‌های تهویه‌ای مانند فشار مثبت و منفی استفاده می‌شود.

• اهمیت: کنترل آلودگی و انتشار باکتری‌ها
• کاربرد: اتاق عمل، اتاق ایزوله، مسیرهای تهویه مرکزی

۶. مقایسه داکت اسپیرال با سایر روش‌های کانال‌کشی

انتخاب نوع کانال‌کشی تهویه، نقش مهمی در عملکرد کلی سیستم دارد. داکت اسپیرال در مقایسه با روش‌های دیگر مانند کانال مستطیلی و کانال فلکسیبل، مزایا و محدودیت‌هایی دارد که در این بخش مفصل بررسی می‌کنیم.

۱. مقایسه با کانال مستطیلی

• شکل و ساختار:
  داکت اسپیرال به شکل گرد (دایره‌ای) ساخته می‌شود و در برابر فشار داخلی بسیار مقاوم است، در حالی که کانال مستطیلی معمولاً ضخامت دیواره بیشتری نیاز دارد تا استحکام کافی داشته باشد.
• مقاومت فشار و نشت هوا:
  به دلیل شکل دایره‌ای، داکت اسپیرال فشار هوا را بهتر تحمل می‌کند و نشت هوا در آن کمتر است. کانال مستطیلی بیشتر در معرض نشت و کاهش فشار است.
• هزینه و زمان نصب:
  داکت اسپیرال معمولاً هزینه کمتری در نصب دارد، چون قطعات استاندارد و سبک هستند و نصب سریع‌تری دارند. کانال مستطیلی نیاز به برش و جوشکاری‌های بیشتر دارد.
• فضای مورد نیاز:
  کانال‌های مستطیلی به دلیل شکلشان فضای بیشتری اشغال می‌کنند؛ داکت اسپیرال به‌خاطر قطر مشخص و استفاده بهینه از فضا برای مکان‌هایی با محدودیت ارتفاع بسیار مناسب است.

۲. مقایسه با کانال فلکسیبل (انعطاف‌پذیر)

• انعطاف‌پذیری:
  کانال فلکسیبل در پیچ‌ها و مسیرهای سخت نصب راحت‌تر است، اما داکت اسپیرال در مسیرهای مستقیم و بلند کاربرد بهتری دارد.
• مقاومت و دوام:
  داکت اسپیرال مقاوم‌تر و بادوام‌تر است، در حالی که کانال فلکسیبل نسبت به فشار و ضربه حساس‌تر است و عمر کوتاه‌تری دارد.
• نشتی هوا:
  کانال فلکسیبل به دلیل جنس و اتصالات، نشت هوای بیشتری دارد نسبت به داکت اسپیرال.
• هزینه:
  کانال فلکسیبل معمولاً ارزان‌تر است اما برای استفاده طولانی‌مدت و با عملکرد بهینه، داکت اسپیرال گزینه بهتر است.

۳. مزایا و معایب داکت اسپیرال در مقایسه

۷. نگهداری و تعمیرات داکت اسپیرال

نگهداری درست و منظم داکت اسپیرال نقش بسیار مهمی در حفظ عملکرد بهینه سیستم تهویه و افزایش طول عمر کانال‌ها دارد. در این بخش، روش‌های اصلی نگهداری و تعمیرات را به تفصیل بررسی می‌کنیم.

۱. بررسی دوره‌ای و نظافت

کانال‌های اسپیرال به‌مرور زمان ممکن است به‌دلیل عبور هوا، گرد و غبار، چربی و سایر ذرات آلوده شوند که این موضوع می‌تواند باعث کاهش کیفیت هوا و عملکرد سیستم شود. توصیه می‌شود حداقل هر ۶ ماه یک‌بار، کانال‌ها بررسی و در صورت نیاز نظافت شوند.

• روش نظافت:
  استفاده از جاروبرقی‌های صنعتی با سری‌های مخصوص، برس‌های نرم و سیستم‌های دمش هوا برای پاک‌سازی داخل کانال‌ها متداول است. در موارد شدیدتر، ممکن است نیاز به باز کردن قطعات کانال برای شستشو باشد.

۲. بررسی اتصالات و نشت‌ها

نشت هوا از محل اتصالات باعث کاهش راندمان سیستم و افزایش مصرف انرژی می‌شود. در بازدیدهای دوره‌ای باید:

• تمام اتصالات بررسی و در صورت مشاهده نشت، محل‌ها با چسب یا نوار مخصوص هوا‌بندی شوند.
• اگر اتصالات دچار خوردگی یا شکستگی شده‌اند، باید تعویض یا تعمیر شوند.

۳. بررسی آسیب‌های فیزیکی و خوردگی

در طول زمان، کانال‌ها ممکن است دچار ضربه، خمیدگی یا خوردگی شوند. این آسیب‌ها باعث کاهش کارایی و نشت هوا می‌شوند.

• اقدامات لازم:
  ضربه‌ها باید با تعویض قطعات آسیب‌دیده یا صاف کردن اصلاح شوند. در محیط‌های مرطوب، پیشگیری از زنگ‌زدگی با پوشش‌های ضد خوردگی یا استفاده از ورق‌های گالوانیزه مهم است.

۴. روان‌کاری قطعات متحرک (در صورت وجود)

اگر داکت اسپیرال با قطعات متحرک مانند دمپرهای هوایی یا موتورهای الکتریکی همراه باشد، باید این قطعات نیز به صورت دوره‌ای روان‌کاری و تست عملکرد شوند.

۵. مزایای نگهداری منظم

• افزایش طول عمر کانال‌ها
• کاهش هزینه‌های تعمیرات بزرگ
• حفظ کیفیت هوای داخل ساختمان
• بهینه شدن عملکرد سیستم تهویه و کاهش مصرف انرژی

۸. نکات مهم در نصب داکت اسپیرال

نصب صحیح داکت اسپیرال تأثیر بسیار زیادی روی عملکرد، دوام و کارایی سیستم تهویه دارد. در ادامه مهم‌ترین نکات نصب را توضیح می‌دهیم:

۱. انتخاب محل مناسب نصب

• کانال‌ها باید در مسیری نصب شوند که کمترین پیچ‌وخم را داشته باشند تا جریان هوا به‌راحتی و با کمترین افت فشار حرکت کند.
• از نصب کانال‌ها در نقاطی که احتمال آسیب مکانیکی یا رطوبت بالا وجود دارد، باید پرهیز شود.

۲. رعایت استانداردهای ابعادی

• قطر و طول کانال‌ها باید متناسب با ظرفیت و حجم هوای مورد نیاز سیستم طراحی شود.
• استفاده از داکت‌هایی با ضخامت ورق مناسب جهت مقاومت مکانیکی و جلوگیری از لرزش اهمیت زیادی دارد.

۳. اتصال دقیق و هوا‌بندی کامل

• اتصالات باید بدون نشت و به‌صورت محکم انجام شوند.
• استفاده از نوارهای هوا‌بندی و درزگیرهای مخصوص در محل‌های اتصال ضروری است.
• در صورت نیاز به استفاده از بست و پیچ، باید به گونه‌ای باشد که باعث آسیب به ورق نشود.

۴. نصب تکیه‌گاه و آویز مناسب

• داکت اسپیرال باید توسط آویزهای مقاوم و در فواصل مناسب (معمولاً هر ۱ تا ۱.۵ متر) به سقف یا دیوار متصل شود.
• نصب آویزها باید به گونه‌ای باشد که از لرزش و حرکت ناخواسته کانال جلوگیری کند.

۵. توجه به مسیر عبور کانال

• از برخورد کانال با موانع ساختمانی، تاسیسات برق، لوله‌های آب و گاز باید جلوگیری شود.
• در مسیر عبور کانال باید فضای کافی برای تعمیر و نگهداری در نظر گرفته شود.

۶. تست عملکرد پس از نصب

• بعد از اتمام نصب، سیستم باید از نظر نشتی، جریان هوا و لرزش تست شود.
• هر گونه مشکل در نصب باید قبل از بهره‌برداری رفع شود تا سیستم بهینه کار کند.

۹. مقایسه داکت اسپیرال با سایر انواع کانال‌های تهویه

در صنعت تهویه مطبوع، انواع مختلفی از کانال‌ها برای انتقال هوا وجود دارد که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. داکت اسپیرال یکی از محبوب‌ترین و پرکاربردترین نوع کانال‌ها است. در این بخش، داکت اسپیرال را با سایر انواع رایج مقایسه می‌کنیم.

۱. داکت اسپیرال در برابر داکت مربع یا مستطیل

۲. داکت اسپیرال در برابر کانال انعطاف‌پذیر (فلکسیبل)

۳. داکت اسپیرال در برابر کانال گالوانیزه ساده

جمع‌بندی

داکت اسپیرال به‌عنوان یکی از مهم‌ترین و پرکاربردترین انواع کانال‌های تهویه، به دلیل ساختار دایره‌ای و مارپیچی خود مزایای فراوانی دارد که آن را در سیستم‌های تهویه صنعتی و ساختمانی بسیار محبوب کرده است. این نوع کانال‌ها با داشتن استحکام مکانیکی بالا، وزن کم و افت فشار پایین، قابلیت انتقال هوای بهینه و اقتصادی را فراهم می‌کنند.

از دیگر مزایای داکت اسپیرال می‌توان به نصب سریع و آسان، قابلیت هوا‌بندی بالا، مقاومت مناسب در برابر خوردگی (با توجه به نوع پوشش) و انعطاف‌پذیری قابل قبول در مسیرهای مستقیم اشاره کرد. همچنین، طراحی استاندارد و ابعاد متنوع این کانال‌ها، آن‌ها را برای استفاده در پروژه‌های مختلف با شرایط متفاوت مناسب می‌سازد.

با این حال، نصب و اجرای صحیح داکت اسپیرال نیازمند رعایت نکات فنی و استانداردهای مربوطه است تا عملکرد مطلوب و دوام بالایی داشته باشد. انتخاب متریال مناسب، دقت در اتصالات، نصب آویزها و تست نهایی از جمله مراحل کلیدی در تضمین کیفیت سیستم تهویه است.

مقایسه داکت اسپیرال با سایر انواع کانال‌ها نشان می‌دهد که هر کدام کاربردهای خاص خود را دارند و انتخاب صحیح بستگی به شرایط پروژه، بودجه و نوع سیستم تهویه دارد. با این حال، داکت اسپیرال به دلیل کارایی بالا و قیمت مناسب، اغلب گزینه اول در بسیاری از پروژه‌ها محسوب می‌شود.

در نهایت، برای تضمین عملکرد بهینه و افزایش طول عمر سیستم تهویه، توصیه می‌شود نصب و نگهداری داکت اسپیرال توسط متخصصان مجرب و با رعایت استانداردهای معتبر انجام شود. این امر نه تنها باعث افزایش رضایت کاربران می‌شود، بلکه به بهبود کیفیت هوای محیط و کاهش هزینه‌های انرژی نیز کمک خواهد کرد.
