۱. مقدمه
سیستم‌های تهویه یکی از اجزای حیاتی در هر ساختمان مسکونی، تجاری و صنعتی هستند که نقش اصلی آنها تامین هوای تازه، کنترل دما، رطوبت و کیفیت هوای محیط است. در دنیای امروز، با افزایش توجه به بهینه‌سازی مصرف انرژی و ارتقای کیفیت زندگی، انتخاب تجهیزات و اجزای بهینه و کارآمد در سیستم تهویه اهمیت ویژه‌ای یافته است.
یکی از اجزای مهم این سیستم‌ها، کانال‌های انتقال هوا هستند که وظیفه جابجایی هوا را در سراسر ساختمان بر عهده دارند. در بین انواع مختلف کانال‌های هوا، کانال اسپیرال به دلیل ساختار خاص مارپیچی، مزایای زیادی نسبت به سایر انواع کانال‌ها دارد که از جمله آنها می‌توان به کاهش افت فشار، افزایش استحکام و سهولت نصب اشاره کرد.
۲. کانال اسپیرال چیست؟

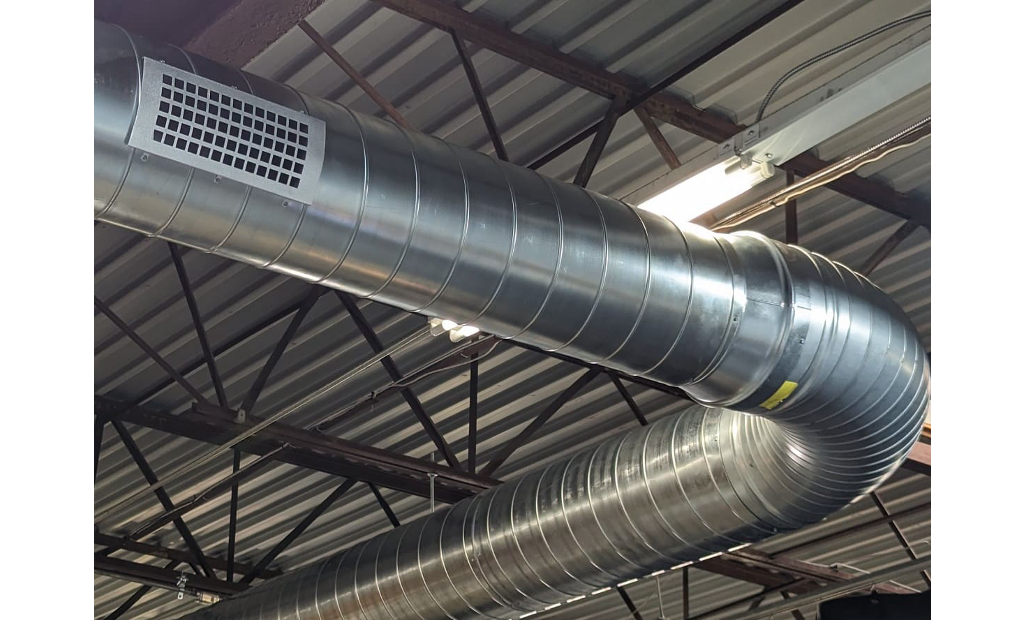

کانال اسپیرال نوعی کانال انتقال هواست که از ورق‌های فلزی نازک، معمولاً گالوانیزه یا استیل، ساخته می‌شود و به شکل مارپیچی (اسپیرال) فرم داده می‌شود. این طراحی خاص باعث افزایش استحکام کانال در برابر فشارهای مکانیکی و وزن می‌شود، بدون اینکه وزن زیادی به سیستم تحمیل کند.
شکل دایره‌ای کانال اسپیرال علاوه بر بهبود مقاومت، باعث کاهش افت فشار هوا در مسیر انتقال می‌شود، چرا که جریان هوا در کانال‌های دایره‌ای کمتر دچار آشفتگی و اصطکاک می‌شود. این ویژگی به بهینه‌سازی مصرف انرژی سیستم تهویه کمک می‌کند.
در مقایسه با کانال‌های مستطیلی، کانال اسپیرال دارای اتصالات و درزهای کمتری است که موجب کاهش نشتی هوا و افزایش راندمان عملکرد سیستم می‌شود. همچنین به دلیل ساختار ساده و نصب سریع، هزینه‌های اجرا و نگهداری کاهش می‌یابد.
از نظر زیبایی نیز، کانال‌های اسپیرال به خاطر سطح صاف و ظاهری یکنواخت، گزینه مناسبی برای فضاهایی هستند که کانال‌ها به صورت نمایان اجرا می‌شوند.
بنابراین، کانال اسپیرال ترکیبی از مقاومت بالا، کارایی بهتر در انتقال هوا و نصب آسان است که آن را به انتخابی محبوب در سیستم‌های تهویه صنعتی و ساختمانی تبدیل کرده است.
۳. اجزای تشکیل‌دهنده کانال اسپیرال
کانال اسپیرال از چند جزء کلیدی تشکیل شده است که هرکدام در عملکرد و دوام سیستم تهویه نقش حیاتی دارند. شناخت دقیق این اجزا کمک می‌کند تا انتخاب و نصب بهتری انجام شود و عمر مفید سیستم افزایش یابد.
ورق فلزی
اساس کانال اسپیرال ورق‌های فلزی است که معمولا از جنس فولاد گالوانیزه، استیل ضد زنگ یا آلومینیوم ساخته می‌شوند. ضخامت ورق‌ها معمولاً بین ۰.۵ تا ۱.۵ میلی‌متر متغیر است و با توجه به محل نصب و شرایط کاری، ضخامت مناسب انتخاب می‌شود. ورق گالوانیزه محبوب‌ترین گزینه به دلیل مقاومت بالا در برابر خوردگی و قیمت مناسب است.
درز مارپیچی (اسپیرال)
ویژگی اصلی کانال اسپیرال، شکل مارپیچی درزهای اتصال ورق است. این درزها باعث می‌شوند کانال از استحکام بیشتری برخوردار باشد و در برابر فشارهای داخلی و خارجی مقاومت کند. طراحی مارپیچی همچنین باعث می‌شود که هوا به شکل یکنواخت‌تری در کانال جریان یابد و افت فشار کاهش پیدا کند.
فلنج‌ها و اتصالات
در دو سر کانال اسپیرال، فلنج‌هایی نصب می‌شوند که امکان اتصال آسان کانال‌ها به یکدیگر یا به دستگاه‌های تهویه را فراهم می‌کنند. این فلنج‌ها معمولاً به صورت پیش‌ساخته بوده و یا در محل نصب می‌شوند. استفاده از فلنج مناسب باعث افزایش استحکام اتصال و کاهش نشتی هوا می‌شود.
واشرها و آب‌بندی
برای جلوگیری از نفوذ هوا و افزایش راندمان سیستم، در محل اتصال فلنج‌ها از واشرهای مخصوص استفاده می‌شود. این واشرها که از جنس لاستیک یا فوم مقاوم ساخته می‌شوند، باعث می‌شوند درزها به خوبی آب‌بندی شده و از هدررفت انرژی جلوگیری شود.
لایه‌های عایق
در برخی کاربردها، به ویژه در سیستم‌های تهویه‌ای که نیاز به حفظ دما یا کاهش نویز دارند، کانال اسپیرال با لایه‌های عایق حرارتی و صوتی پوشانده می‌شود. این لایه‌ها علاوه بر افزایش کارایی سیستم، باعث افزایش عمر کانال در شرایط محیطی سخت می‌شوند.
۴. انواع کانال اسپیرال
کانال‌های اسپیرال در انواع مختلفی تولید می‌شوند که هر کدام با توجه به شرایط کاری، محیط نصب و نوع سیستم تهویه، کاربردهای خاص خود را دارند. شناخت انواع مختلف کانال اسپیرال به مهندسان و مجریان کمک می‌کند تا بهترین انتخاب را متناسب با نیاز پروژه داشته باشند.
۴.۱ کانال اسپیرال ساده (بدون عایق)
این نوع کانال‌ها از ورق گالوانیزه یا استیل ساخته می‌شوند و فاقد هرگونه پوشش یا عایق اضافی هستند. معمولاً در محیط‌های داخلی و خشک استفاده می‌شوند که نیاز به عایق‌بندی حرارتی یا صوتی نیست. از مزایای این نوع می‌توان به وزن کمتر، هزینه پایین‌تر و نصب آسان‌تر اشاره کرد. با این حال، در مکان‌هایی که تغییرات دمایی زیاد است یا نویز اهمیت دارد، این نوع مناسب نیست.
۴.۲ کانال اسپیرال عایق‌دار
در این نوع، کانال اسپیرال با لایه‌ای از عایق حرارتی (مثل پشم سنگ یا فوم‌های پلی اورتان) پوشانده می‌شود. عایق باعث کاهش انتقال حرارت بین هوای داخل کانال و محیط بیرون می‌شود و در نتیجه مصرف انرژی سیستم تهویه کاهش می‌یابد. همچنین این نوع کانال می‌تواند به کاهش انتقال صدا کمک کند که برای فضاهای اداری و تجاری بسیار مهم است. این کانال‌ها معمولا وزن بیشتری دارند و نصب آنها کمی پیچیده‌تر است.
۴.۳ کانال اسپیرال با پوشش داخلی
برخی کانال‌های اسپیرال دارای پوشش‌های داخلی خاصی هستند که باعث کاهش اصطکاک و افت فشار هوا در مسیر جریان می‌شود. این پوشش‌ها می‌توانند از جنس پلی‌اتیلن یا مواد مشابه باشند و علاوه بر افزایش راندمان هوا، باعث افزایش طول عمر کانال نیز می‌شوند.
۴.۴ کانال اسپیرال مقاوم در برابر خوردگی
این نوع کانال‌ها از مواد خاصی مانند استیل ضد زنگ یا ورق‌های با پوشش‌های ضد خوردگی ساخته می‌شوند و برای محیط‌های مرطوب، خورنده یا صنعتی مناسب‌اند. استفاده از این کانال‌ها در کارخانه‌ها، محیط‌های شیمیایی یا فضاهایی که رطوبت بالا دارند، بسیار رایج است.
۵. مزایا و معایب کانال اسپیرال
کانال‌های اسپیرال به‌خاطر طراحی خاص و ویژگی‌های ساختاری‌شان، در سیستم‌های تهویه صنعتی و ساختمانی بسیار محبوب هستند. با این حال، همانند هر محصول دیگری، دارای نقاط قوت و محدودیت‌هایی می‌باشند که در ادامه مفصل به آنها می‌پردازیم:
۵.۱ مزایای کانال اسپیرال
- راندمان بالا در انتقال هوا: ساختار گرد کانال اسپیرال باعث کاهش افت فشار هوا می‌شود که به معنای مصرف کمتر انرژی فن‌ها و افزایش بازده سیستم تهویه است.
- مقاومت مکانیکی زیاد: شکل گرد و یکپارچه کانال باعث افزایش استحکام آن در برابر فشارهای داخلی و خارجی می‌شود و از خمیدگی و تغییر شکل جلوگیری می‌کند.
- نصب آسان و سریع: کانال‌های اسپیرال به دلیل وزن نسبتاً پایین و اتصالات ساده، سرعت نصب بالایی دارند که در کاهش هزینه‌های نیروی کار مؤثر است.
- مقاومت در برابر نشتی هوا: اتصالات اسپیرال معمولاً محکم و باکیفیت اجرا می‌شوند که از نشت هوا جلوگیری کرده و باعث بهبود کارایی سیستم می‌شود.
- تنوع در سایز و جنس: انواع مختلف با ابعاد و جنس‌های گوناگون این کانال‌ها، امکان استفاده در پروژه‌های متنوع را فراهم می‌کند.
- ظاهری زیبا و منظم: شکل دایره‌ای و سطح صاف، کانال اسپیرال را در فضاهای قابل دید مانند دفاتر یا مراکز تجاری جذاب می‌کند.
۵.۲ معایب کانال اسپیرال
- هزینه اولیه نسبتاً بالا: نسبت به برخی انواع کانال‌های مستطیلی، قیمت ورق‌ها و تولید کانال اسپیرال ممکن است بیشتر باشد.
- محدودیت در تغییرات سریع مسیر: برخلاف کانال‌های مستطیلی که به راحتی می‌توانند تغییر جهت دهند، کانال‌های اسپیرال نیازمند اتصالات خاص و فضای بیشتر برای تغییر مسیر هستند.
- وزن بیشتر در نوع عایق‌دار: کانال‌های اسپیرال با عایق، وزن بیشتری دارند که ممکن است نیاز به تقویت سازه‌های نگهدارنده باشد.
۶. نصب و نگهداری کانال اسپیرال
نصب و نگهداری صحیح کانال‌های اسپیرال نقش بسیار مهمی در کارایی و دوام سیستم تهویه دارند. اجرای استاندارد و توجه به جزئیات در هر دو مرحله، از بروز مشکلاتی مثل نشت هوا، کاهش راندمان و آسیب‌های ساختاری جلوگیری می‌کند.
۶.۱ مراحل نصب کانال اسپیرال
- بررسی دقیق نقشه‌ها و پلان‌ها: پیش از شروع نصب باید ابعاد، مسیرها و نقاط اتصال به دقت بررسی و با نقشه‌های مهندسی مطابقت داده شود.
- آماده‌سازی محل نصب: حذف هرگونه مانع، آماده‌سازی سقف یا دیوار برای نصب، و بررسی استحکام سازه نگهدارنده ضروری است.
- مونتاژ قطعات کانال: قطعات کانال اسپیرال باید به‌صورت منظم و با رعایت جهت‌گیری صحیح به هم متصل شوند. استفاده از اتصالات فلنج‌دار یا پرچ‌های محکم الزامی است.
- استفاده از اتصالات مناسب: برای تضمین مقاومت مکانیکی و جلوگیری از نشت هوا، تمامی اتصالات باید با درزگیرهای مخصوص و پیچ و مهره محکم شوند.
- بررسی و نصب عایق (در صورت نیاز): در مواردی که کانال در معرض تغییرات دما یا رطوبت قرار دارد، پوشش عایق مناسب روی کانال نصب می‌شود.
- تست نشتی و عملکرد: پس از نصب، باید تست فشار هوا انجام شده و نشتی‌ها شناسایی و اصلاح شوند. همچنین عملکرد کلی سیستم از نظر جریان هوا بررسی گردد.
۶.۲ نکات مهم در نصب
- رعایت فاصله استاندارد بین کانال و سقف یا دیوار
- استفاده از بست‌های نگهدارنده با مقاومت کافی و تعداد مناسب
- جلوگیری از خم شدن یا تغییر شکل کانال هنگام نصب
- توجه به استانداردهای ملی و بین‌المللی مرتبط با نصب سیستم‌های تهویه
۶.۳ نگهداری و تعمیرات دوره‌ای
- بازرسی بصری: به صورت دوره‌ای باید کانال‌ها از نظر وجود ترک، خوردگی یا آسیب‌های مکانیکی بررسی شوند.
- تمیزکاری داخلی: تجمع گرد و غبار داخل کانال‌ها باعث کاهش کیفیت هوا و افزایش مصرف انرژی می‌شود، پس شستشو و تمیزکاری منظم الزامی است.
- بررسی اتصالات و درزگیرها: شل شدن پیچ‌ها یا فرسودگی درزگیرها می‌تواند باعث نشتی هوا شود و باید به موقع اصلاح شود.
- بررسی عایق: در صورت استفاده از عایق، بررسی سلامت و عدم وجود آسیب در پوشش‌ها مهم است.
- ثبت گزارش نگهداری: برای مدیریت بهتر سیستم، ثبت تاریخ و نوع بازدیدها و تعمیرات ضروری است.
۷. کاربردها و نمونه‌های استفاده از کانال اسپیرال

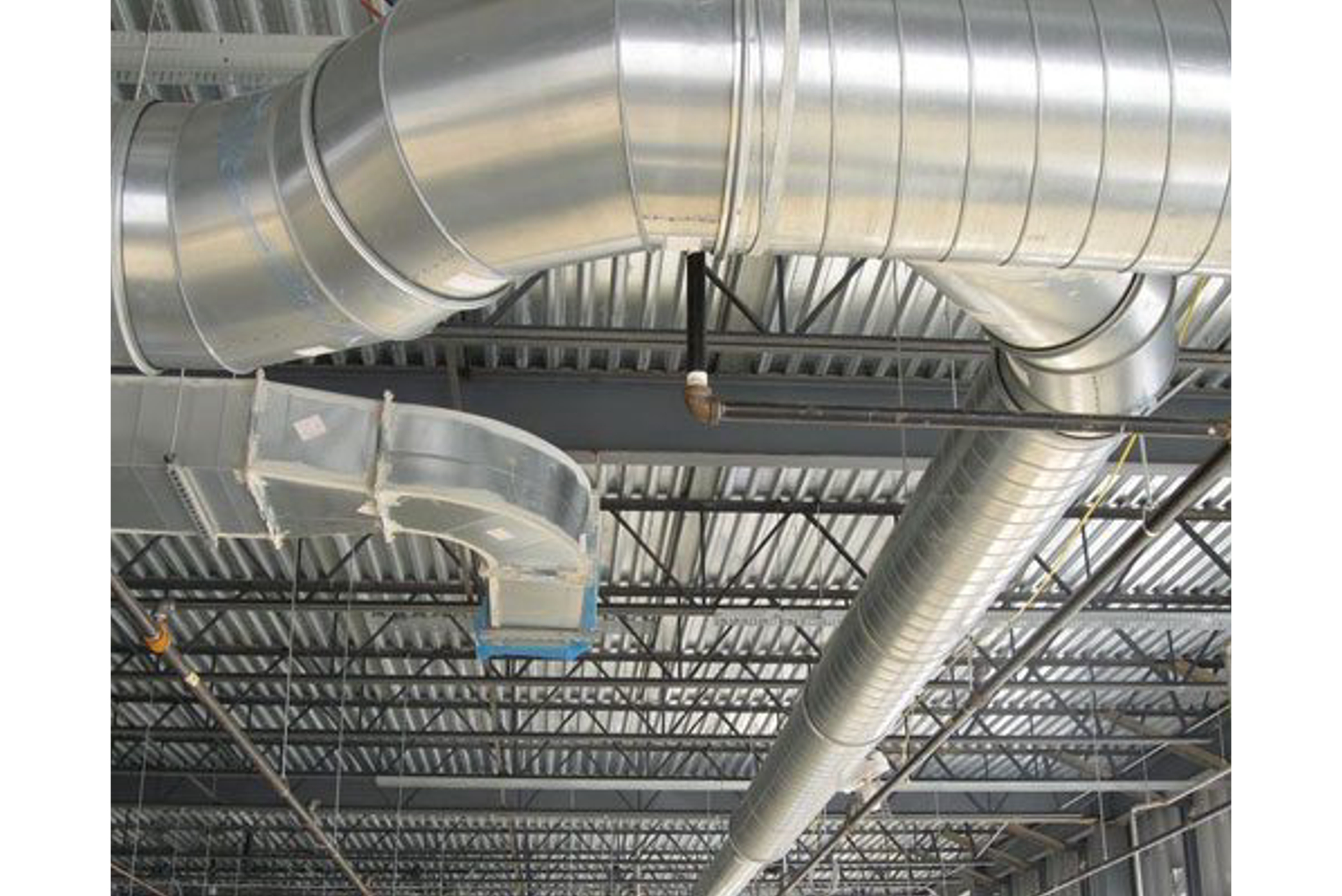

کانال‌های اسپیرال به دلیل مزایای فراوان و ساختار منحصر به فرد خود، در بسیاری از پروژه‌های تهویه صنعتی و ساختمانی کاربرد گسترده‌ای دارند. در این بخش به بررسی کاربردهای اصلی و نمونه‌های بارز استفاده از این نوع کانال‌ها می‌پردازیم.
۷.۱ کاربردهای رایج کانال اسپیرال
- ساختمان‌های اداری و تجاری:
کانال‌های اسپیرال به دلیل ظاهر زیبا و نصب سریع، گزینه مناسبی برای سیستم‌های تهویه در ساختمان‌های اداری، مراکز خرید و مجتمع‌های تجاری هستند. استفاده از این کانال‌ها باعث کاهش زمان نصب و هزینه‌های نگهداری می‌شود. - کارخانجات و صنایع تولیدی:
در محیط‌های صنعتی که نیاز به تهویه حجمی و انتقال هوا با فشار بالا وجود دارد، کانال‌های اسپیرال با مقاومت مکانیکی بالا و قابلیت تحمل شرایط سخت، گزینه مطلوبی محسوب می‌شوند. - سیستم‌های تهویه مطبوع:
در سیستم‌های HVAC، کانال‌های اسپیرال نقش اساسی در انتقال هوای سرد یا گرم ایفا می‌کنند. این کانال‌ها به دلیل ساختار حلزونی خود، جریان هوا را به صورت یکنواخت و کم صدا منتقل می‌کنند. - فضاهای بهداشتی و بیمارستانی:
در محیط‌هایی که کیفیت هوای داخل اهمیت بالایی دارد، کانال اسپیرال با قابلیت نصب عایق و پوشش‌های آنتی‌باکتریال، به حفظ سلامت و ایمنی کمک می‌کند.
۷.۲ نمونه‌های موفق استفاده
- مرکز خرید بزرگ تهران:
استفاده از کانال‌های اسپیرال گالوانیزه در سیستم تهویه مرکز خریدی بزرگ سبب کاهش قابل توجه زمان نصب و بهبود کیفیت هوای داخل شده است. - کارخانه قطعات خودرو:
به دلیل شرایط محیطی سخت، کانال‌های اسپیرال با پوشش مقاوم در برابر خوردگی نصب شده و عملکرد مطلوبی در تهویه صنعتی ارائه کرده‌اند. - ساختمان‌های مسکونی لوکس:
به علت نیاز به سیستم‌های تهویه بی‌صدا و با طراحی زیبا، کانال‌های اسپیرال با قطرهای متنوع و پوشش‌های رنگی به کار گرفته شده‌اند.
۸. مزایا و معایب کانال اسپیرال
۸.۱ مزایای کانال اسپیرال
- ساختار مقاوم و پایدار:
کانال‌های اسپیرال به دلیل شکل گرد و اتصال پیوسته لبه‌ها، مقاومت بالایی در برابر فشارهای داخلی و خارجی دارند. این ویژگی باعث می‌شود در برابر تغییر شکل و آسیب‌های مکانیکی مقاوم باشند. - نصب سریع و آسان:
طراحی استاندارد و وزن نسبتاً کم کانال‌های اسپیرال، نصب آنها را سریع و کم‌هزینه می‌کند. همچنین امکان اتصال آسان بین بخش‌ها وجود دارد که باعث صرفه‌جویی در زمان پروژه می‌شود. - کاهش نویز و بهبود کیفیت جریان هوا:
به دلیل شکل گرد کانال، جریان هوا یکنواخت‌تر و با کمترین میزان گردابه و تلاطم عبور می‌کند، که منجر به کاهش صدای ناشی از حرکت هوا می‌شود. - انعطاف‌پذیری در طراحی:
کانال اسپیرال در قطرها و ضخامت‌های مختلف تولید می‌شود و می‌توان آن را در انواع سیستم‌های تهویه با ظرفیت‌های متفاوت به کار برد. - هزینه نگهداری پایین:
سطح صاف و بدون درز زیاد باعث می‌شود تمیزکاری و نگهداری کانال به آسانی انجام شود و عمر مفید سیستم افزایش یابد.
۸.۲ معایب کانال اسپیرال
- هزینه اولیه بالاتر نسبت به کانال‌های مستطیلی:
قیمت تولید و نصب کانال‌های اسپیرال معمولاً کمی بیشتر از کانال‌های مستطیلی است، مخصوصاً در ابعاد بزرگ و با ضخامت‌های بالاتر. - محدودیت در تغییرات هندسی پیچیده:
کانال‌های اسپیرال به دلیل شکل گرد خود، برای تغییرات هندسی پیچیده مانند انشعابات متعدد یا خم‌های زاویه‌دار ممکن است مناسب نباشند و نیاز به قطعات کمکی بیشتر باشد. - امکان ایجاد نویز در برخی شرایط خاص:
اگر طراحی و نصب به درستی انجام نشود، امکان ایجاد صداهای مزاحم در سیستم وجود دارد، به ویژه در سرعت‌های بالای جریان هوا. - نیاز به تجهیزات خاص برای تولید:
فرایند تولید کانال اسپیرال نیازمند ماشین‌آلات تخصصی است که ممکن است در برخی مناطق دسترسی به آنها محدود باشد.
جمع‌بندی
کانال‌های اسپیرال به‌عنوان یکی از گزینه‌های پرکاربرد و مدرن در سیستم‌های تهویه صنعتی و ساختمانی، با ویژگی‌هایی مانند مقاومت بالا، نصب آسان و جریان هوای بهینه، نقش مهمی در بهبود عملکرد سیستم تهویه ایفا می‌کنند. ساختار گرد و اتصال پیوسته این کانال‌ها باعث افزایش استحکام و کاهش نشت هوا می‌شود که در نهایت به بهبود کارایی و کاهش مصرف انرژی منجر می‌گردد. همچنین، طراحی کانال اسپیرال به گونه‌ای است که نویز سیستم تهویه را کاهش داده و محیطی آرام‌تر ایجاد می‌کند.
با این حال، هزینه اولیه بالاتر و محدودیت‌هایی در اجرای تغییرات هندسی پیچیده می‌تواند از معایب آنها محسوب شود که نیازمند برنامه‌ریزی دقیق و انتخاب مناسب بر اساس نیازهای پروژه است. در نهایت، انتخاب کانال اسپیرال با توجه به مزایا و معایب آن و هماهنگی با نوع سیستم تهویه، می‌تواند به افزایش طول عمر تجهیزات، بهبود کیفیت هوا و صرفه‌جویی در مصرف انرژی کمک شایانی نماید.
