۱. مقدمه
در سیستم‌های تهویه مطبوع (HVAC)، انتقال هوا از طریق شبکه‌ای از کانال‌ها یا داکت‌ها انجام می‌شود. یکی از مهم‌ترین عواملی که بر عملکرد این سیستم‌ها تأثیر مستقیم می‌گذارد، افت فشار (Pressure Drop) در مسیر حرکت هواست. افت فشار به‌معنای کاهش فشار هوا در حین عبور از داخل کانال‌ها، اتصالات، زانویی‌ها و تجهیزات تهویه است که باعث کاهش بازدهی سیستم و افزایش مصرف انرژی می‌شود.
در طراحی مهندسی تأسیسات مکانیکی، انتخاب نوع و ساختار کانال تهویه از نظر تأثیر بر افت فشار، نقش بسیار مهمی دارد. کانال‌هایی که طراحی ضعیفی دارند یا از جنس نامناسبی ساخته شده‌اند، باعث ایجاد تلاطم در جریان هوا، نشتی و افت فشار شدید می‌شوند که در نهایت باعث می‌شود فن‌ها با مصرف برق بیشتر کار کنند تا فشار هوای لازم را جبران کنند. این مسئله نه‌تنها مصرف انرژی را افزایش می‌دهد، بلکه هزینه نگهداری و فرسایش تجهیزات را هم بالا می‌برد.
در این میان، داکت اسپیرال (Spiral Ducts) یا مارپیچی به‌عنوان یکی از گزینه‌های هوشمندانه و مدرن، جایگاه ویژه‌ای در طراحی سیستم‌های تهویه پیدا کرده‌اند. این نوع کانال‌ها با ساختار دایره‌ای‌شکل و سطح داخلی صاف‌تر، موجب جریان نرم‌تر هوا، کاهش مقاومت دینامیکی و در نتیجه کاهش قابل‌توجه افت فشار می‌شوند. همچنین، به دلیل ساخت یکپارچه و جوش‌کاری مارپیچی، نشتی کمتری دارند که در پروژه‌های بزرگ صنعتی و تجاری، اهمیت زیادی دارد.
۲. افت فشار در سیستم‌های تهویه چیست؟
افت فشار (Pressure Drop) یکی از مهم‌ترین مفاهیم در طراحی سیستم‌های تهویه مطبوع، کانال‌کشی و انتقال هواست. به‌طور خلاصه، افت فشار به‌معنای کاهش فشار هوای عبوری در طول مسیر جریان داخل کانال‌ها، فیلترها، تجهیزات و اتصالات مختلف سیستم تهویه است. این کاهش فشار می‌تواند ناشی از اصطکاک، موانع، انشعاب‌ها، تغییر مقطع کانال، زانوها یا نشت‌های سیستم باشد.
افت فشار به دو دسته اصلی تقسیم می‌شود:
📌 الف) افت فشار استاتیکی (Static Pressure Drop)
این نوع افت فشار ناشی از مقاومت اجزای مختلف سیستم در برابر عبور جریان هواست. عواملی مانند زبری دیواره کانال، اتصالات ضعیف، فیلترهای کثیف، و تجهیزات مکانیکی (مانند دمپرها یا مبدل‌های حرارتی) می‌توانند باعث افت فشار استاتیکی شوند.
📌 ب) افت فشار دینامیکی (Dynamic Pressure Drop)
این افت فشار ناشی از تغییر در جهت یا سرعت جریان هواست. برای مثال، عبور هوا از زانویی‌ها، تغییر قطر ناگهانی کانال، یا برخورد به موانع در مسیر باعث افت فشار دینامیکی می‌شود. این نوع افت فشار معمولاً در بخش‌هایی از سیستم که تغییر جهت یا سرعت دارند، مانند ورودی‌ها و خروجی‌ها، بیشتر رخ می‌دهد.
عوامل مؤثر بر افت فشار در کانال‌کشی
| عامل | توضیح |
|---|---|
| طول کانال | هرچه طول کانال بیشتر باشد، افت فشار نیز بیشتر خواهد بود. |
| سطح داخلی کانال | کانال‌های با سطح زبر (مثلاً کانال‌های قدیمی یا مستطیلی با درزهای زیاد) افت فشار بیشتری دارند. |
| تعداد اتصالات و زانو | تغییر مسیر جریان باعث افزایش مقاومت در برابر عبور هوا می‌شود. |
| سرعت جریان هوا | سرعت بالای جریان می‌تواند افت فشار را به‌شدت افزایش دهد. |
| نشتی یا درز | نشتی‌ها موجب از دست رفتن فشار و کاهش راندمان سیستم می‌شوند. |
پیامدهای افت فشار بالا در سیستم تهویه:
- کاهش راندمان سیستم تهویه
- افزایش مصرف انرژی توسط فن‌ها
- افزایش سطح صدا و نویز در کانال
- فرسایش زودرس تجهیزات مکانیکی
- تهویه ناکافی در فضاهای هدف
بنابراین، کنترل و کاهش افت فشار در طراحی و اجرای سیستم‌های تهویه، نقش مهمی در بهینه‌سازی عملکرد، کاهش هزینه‌ها و افزایش عمر مفید تجهیزات ایفا می‌کند.
۳. ساختار آیرودینامیک داکت اسپیرال
یکی از ویژگی‌های برجسته داکت اسپیرال که آن را به گزینه‌ای برتر در سیستم‌های تهویه صنعتی و تجاری تبدیل کرده، ساختار آیرودینامیک آن است. برخلاف داکت‌های مستطیلی که در آن‌ها لبه‌های تیز، اتصالات زیاد و گوشه‌های ۹۰ درجه جریان هوا را مختل می‌کنند، در داکت اسپیرال طراحی گرد و پیوسته به جریان روان هوا کمک می‌کند.
📌 طراحی گرد و مارپیچی

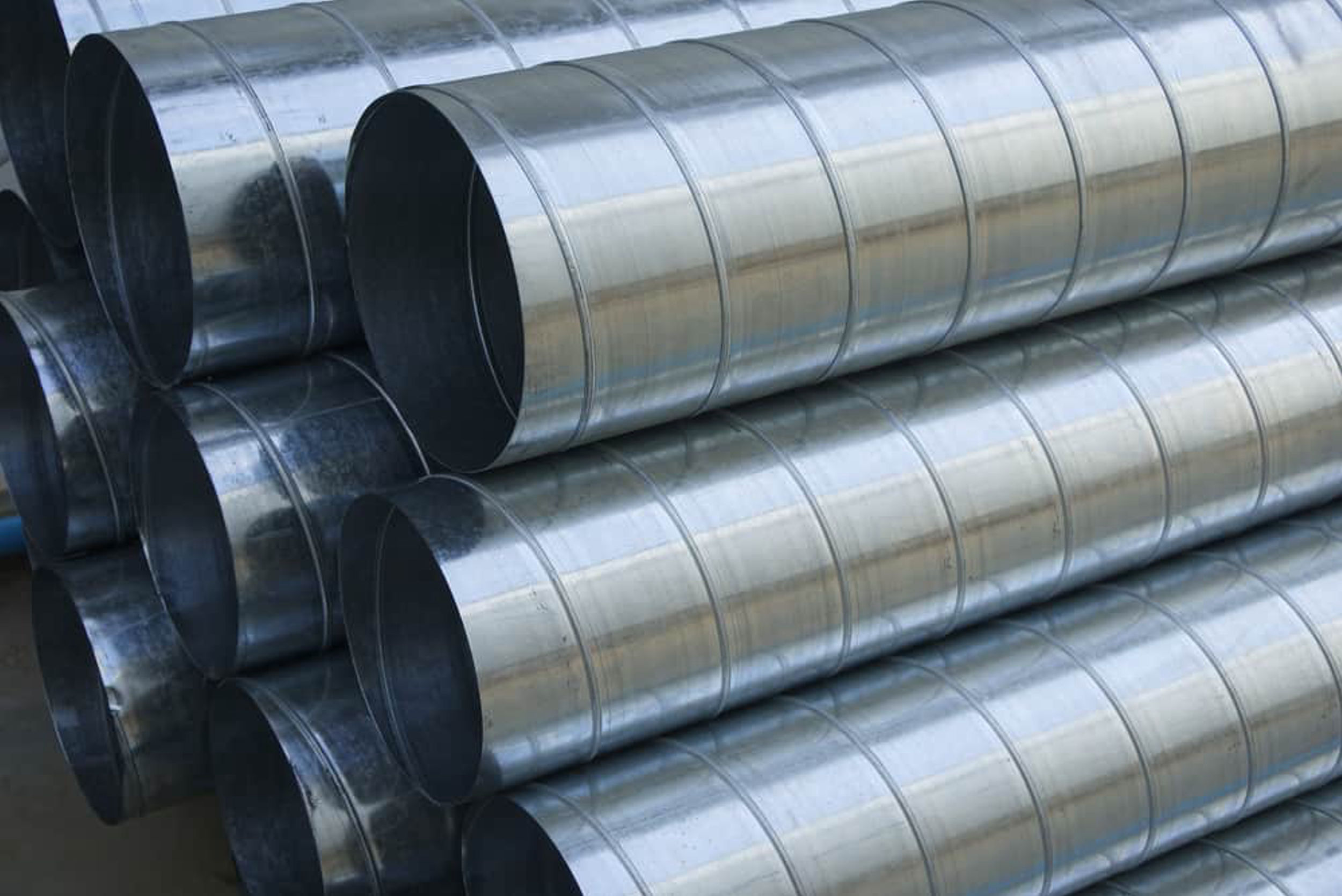

داکت اسپیرال به‌صورت لوله‌ای مارپیچی از ورق گالوانیزه، استیل یا آلومینیوم تولید می‌شود. بدنه این داکت از یک نوار فلزی به‌صورت مارپیچ تشکیل شده که با استفاده از جوش یا پرس خاص، به‌طور پیوسته به هم متصل شده‌اند. این طراحی نه‌تنها سطح داخلی را صاف‌تر و یکنواخت‌تر می‌کند، بلکه لبه‌های تیز و موانع جریان هوا را حذف می‌کند.
📌 مزایای آیرودینامیکی طراحی اسپیرال
| مزیت | توضیح |
|---|---|
| کاهش تلاطم جریان هوا | شکل گرد و نبود لبه‌های تیز باعث عبور نرم و مستقیم‌تر هوا می‌شود. |
| کاهش مقاومت در برابر جریان | اصطکاک کمتر با دیواره داخلی باعث افت فشار پایین‌تر می‌شود. |
| پخش یکنواخت فشار | توزیع فشار در داکت‌های گرد متعادل‌تر از کانال‌های مستطیلی است. |
| انعطاف‌پذیری در طراحی مسیرها | امکان استفاده از زانو، تبدیل و سه‌راهی‌های استاندارد باعث می‌شود مسیرهای پیچیده با کمترین افت طراحی شوند. |

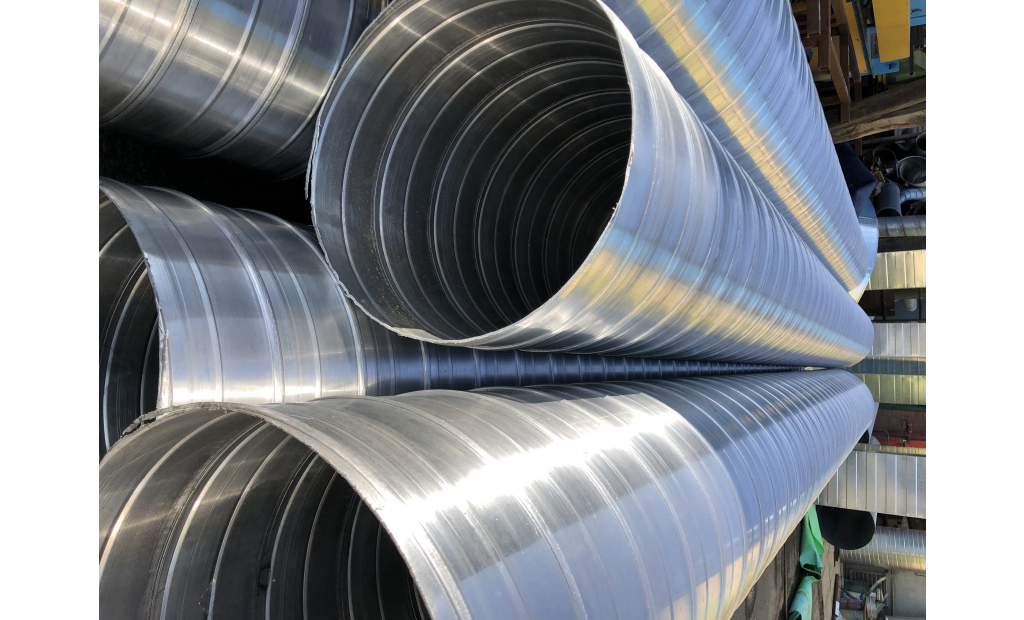

📌 تأثیر سطح داخلی بر افت فشار
سطح داخلی صاف و بدون درزهای متعدد، اصطکاک جریان هوا با بدنه را کاهش می‌دهد. در حالی‌که کانال‌های مستطیلی معمولاً دارای اتصالات فلنجی یا درزهای متعدد هستند که می‌توانند جریان هوا را آشفته کنند، اسپیرال‌ها سطح یکنواخت‌تری دارند و با حداقل درز و نشت ساخته می‌شوند.
📌 کاهش مصرف انرژی
تمام این ویژگی‌های آیرودینامیکی به این معناست که فن سیستم برای رساندن مقدار معینی هوا به نقاط مختلف ساختمان، نیاز به صرف انرژی کمتری دارد. این یعنی:
- مصرف برق کمتر
- کاهش هزینه‌های عملیاتی
- کاهش صدای تولیدی سیستم
۴. مقایسه داکت اسپیرال با کانال‌های مستطیلی از نظر افت فشار
یکی از بحث‌های مهم در طراحی سیستم‌های تهویه، انتخاب نوع مناسب کانال برای کاهش افت فشار و افزایش بهره‌وری است. در این بخش، مقایسه‌ای دقیق بین داکت اسپیرال (گرد) و داکت مستطیلی (چهارگوش) از نظر عملکرد آیرودینامیک، میزان افت فشار و مزایای اجرایی ارائه می‌دهیم.
ساختار و جریان هوا
| ویژگی | داکت اسپیرال (گرد) | داکت مستطیلی (چهارگوش) |
|---|---|---|
| جریان هوا | روان و یکنواخت | همراه با تلاطم و جریان آشفته |
| لبه‌ها | بدون لبه تیز | دارای گوشه‌های ۹۰ درجه |
| سطح تماس هوا با دیواره | کمتر | بیشتر |
| میزان افت فشار | کمتر (حدود ۲۰–۳۰٪ کمتر از داکت مستطیلی) | بیشتر به دلیل اصطکاک و تلاطم بالا |
اتصالات و درزها
- داکت اسپیرال: دارای اتصالات مارپیچی یکپارچه با درز کمتر؛ امکان استفاده از نوار درزگیر و فلنج‌هایی با آب‌بندی کامل؛ در نتیجه نشتی بسیار کم.
- داکت مستطیلی: نیاز به اتصال با فلنج و پیچ و مهره در هر قطعه؛ درزهای بیشتر و احتمال نشتی بالاتر.
راندمان و مصرف انرژی
طبق بررسی‌های مهندسی:
- در سیستم‌هایی با داکت اسپیرال، نیاز به قدرت فن کمتر است.
- کاهش افت فشار تا ۳۰٪ باعث صرفه‌جویی قابل توجهی در انرژی الکتریکی مصرفی می‌شود.
- صدای تولیدی توسط فن و حرکت هوا در داکت اسپیرال کمتر است، زیرا جریان هوا تلاطم کمتری دارد.
نتیجه مقایسه مهندسی
| شاخص | اسپیرال | مستطیلی |
|---|---|---|
| افت فشار | ✅ پایین | ❌ بالا |
| نشت هوا | ✅ کم | ❌ زیاد |
| راندمان انرژی | ✅ بالا | ❌ پایین |
| عمر مفید | ✅ بیشتر | ❌ کمتر |
| هزینه نگهداری | ✅ کمتر | ❌ بیشتر |
| اجرای سریع | ✅ ساده‌تر | ❌ زمان‌بر |
📌 نکته تخصصی:
بر اساس استاندارد ASHRAE، استفاده از کانال‌های گرد به‌ویژه در پروژه‌هایی با مسیرهای طولانی، تغییر جهت زیاد و نیاز به مصرف انرژی بهینه، توصیه می‌شود.داکت اسپیرال به دلیل شکل هندسی خاص و یکپارچه‌بودن، تلفات فشاری کمتری را در مقایسه با کانال‌های مستطیلی ایجاد می‌کند.
۵. کاربردهای داکت اسپیرال در پروژه‌های کاهش افت فشار
داکت اسپیرال با ویژگی‌های فنی و مهندسی خاص خود، در بسیاری از پروژه‌هایی که کاهش افت فشار، بهره‌وری انرژی، و عملکرد پایدار تهویه اهمیت دارد، به‌عنوان گزینه‌ای ایده‌آل شناخته می‌شود. این نوع کانال نه‌تنها در ساختمان‌های بزرگ، بلکه در فضاهای صنعتی و تجاری با نیاز به انتقال هوای بالا نیز بسیار مورد استفاده قرار می‌گیرد.
📌 پروژه‌های صنعتی
در صنایع مختلف مانند کارخانه‌ها، سالن‌های تولید، و سوله‌های بزرگ، انتقال حجم بالای هوا با سرعت کنترل‌شده و افت فشار پایین اهمیت حیاتی دارد. داکت اسپیرال در این فضاها با ویژگی‌هایی مانند:
- تحمل فشار بالا
- کاهش نویز و لرزش
- اتصالات ایمن و بدون نشتی
نقش مهمی در تضمین کیفیت جریان هوا ایفا می‌کند. همچنین برای مکش دود، گازهای شیمیایی یا گردوغبار، طراحی با داکت اسپیرال باعث عملکرد پایدارتر سیستم می‌شود.
📌 برج‌ها و ساختمان‌های تجاری
در ساختمان‌هایی با تعداد طبقات زیاد، کنترل افت فشار برای رسیدن جریان هوا به طبقات بالا اهمیت زیادی دارد. استفاده از داکت اسپیرال در رایزرهای عمودی باعث می‌شود:
- فشار هوا به‌صورت یکنواخت توزیع شود.
- صدای حرکت هوا کاهش یابد.
- نیاز به فن‌های قوی‌تر کاهش یابد.
همچنین داکت اسپیرال به دلیل طراحی ظاهری مدرن، در بسیاری از فضاهای بدون سقف کاذب (مانند دفاتر مدرن یا کافی‌شاپ‌ها) به‌صورت نمایان نصب می‌شود.
📌 مراکز درمانی و بیمارستان‌ها
در این مراکز که بهداشت و ایزولاسیون هوای داخلی بسیار مهم است، داکت اسپیرال به دلیل درزگیری بهتر، کمترین میزان نشت هوا را دارد. این امر مانع از انتشار آلاینده‌ها یا میکروب‌ها در مسیر انتقال هوا می‌شود.
📌 پروژه‌های تهویه با متراژ بالا
در پروژه‌هایی مانند فرودگاه‌ها، فروشگاه‌های زنجیره‌ای، پارکینگ‌های طبقاتی و پایانه‌های اتوبوس‌رانی که متراژ زیادی دارند، افت فشار در مسیرهای طولانی اجتناب‌ناپذیر است. استفاده از داکت اسپیرال در این پروژه‌ها به کاهش این افت و مصرف بهینه انرژی کمک می‌کند.
📌 تأسیسات زیرزمینی و پارکینگ‌ها
در سیستم تهویه پارکینگ‌ها، به‌ویژه برای تخلیه گازهای آلاینده مثل CO و CO₂، نیاز به حجم هوای زیاد با فشار ثابت وجود دارد. داکت اسپیرال با اجرای سریع و نصب دقیق، بدون نیاز به عایق‌کاری اضافی در بسیاری از این پروژه‌ها به کار می‌رود.
۶. نکات اجرایی برای حفظ حداقل افت فشار در داکت اسپیرال
هرچند داکت اسپیرال به‌طور ذاتی افت فشار کمتری نسبت به کانال‌های مستطیلی دارد، اما در مرحله طراحی و نصب نیز نکات اجرایی متعددی وجود دارد که رعایت آن‌ها می‌تواند حداکثر کارایی را تضمین کند. در ادامه به مهم‌ترین این نکات اشاره می‌کنیم:
🔧 ۱. انتخاب قطر مناسب کانال
- یکی از مهم‌ترین عوامل مؤثر در افت فشار، سرعت جریان هوا درون کانال است.
- با انتخاب قطر بزرگ‌تر (در صورت امکان فضایی)، می‌توان سرعت جریان را کاهش داده و در نتیجه افت فشار را تا حد قابل توجهی کاهش داد.
- استفاده از نرم‌افزارهای طراحی HVAC برای محاسبه دقیق قطر توصیه می‌شود.
🔩 ۲. استفاده از اتصالات استاندارد و با کیفیت
- اتصالات باکیفیت مانند کوپلرهای اسپیرال، زانویی‌های گرد با شعاع بلند، سه‌راهی‌های زاویه‌دار و … تأثیر بسزایی در کاهش افت فشار دارند.
- درزگیری دقیق با نوارهای درزگیر (Duct Seal Tapes) و یا واشرهای صنعتی، مانع از نشت هوا و کاهش فشار ناخواسته می‌شود.
➿ ۳. جلوگیری از تغییر مسیرهای ناگهانی
- در طراحی مسیر داکت اسپیرال، از خم‌ها و زانویی‌هایی با زاویه تند خودداری کنید.
- زانویی‌هایی با شعاع بلند (Long Radius Elbows) باعث کاهش تلاطم هوا و افت فشار می‌شوند.
- حتی‌الامکان از ایجاد انشعابات پشت سر هم و مسیرهای موازی پرهیز شود.
🧱 ۴. نصب بدون له‌شدگی و تغییر فرم
- نصب نادرست یا برخورد با اجسام سنگین ممکن است باعث تغییر فرم هندسی داکت و افزایش مقاومت جریان هوا شود.
- درزگیرهای فشاری، ساپورت‌های مناسب، و فاصله‌گذاری اصولی بین آویزها مانع از آسیب به ساختار اسپیرال می‌شوند.
📏 ۵. عایق‌کاری مناسب (در صورت نیاز)
- اگرچه داکت اسپیرال معمولاً از جنس گالوانیزه مقاوم در برابر حرارت ساخته می‌شود، در برخی پروژه‌ها استفاده از عایق صوتی یا حرارتی خارجی توصیه می‌شود.
- عایق‌کاری اصولی با کاهش تلفات دما، مانع از کاهش فشار ناشی از افت حرارتی می‌شود.
✅ ۶. تست و بالانس نهایی
- بعد از نصب کامل داکت اسپیرال، تست افت فشار استاتیکی و دینامیکی در مسیرهای کلیدی توصیه می‌شود.
- استفاده از تجهیزات بالانس هوا (Air Balancing Devices) کمک می‌کند فشار در نقاط مختلف سیستم یکنواخت باقی بماند.
✅ جمع‌بندی نهایی: داکت اسپیرال و کاهش افت فشار
در این مقاله به‌صورت کامل بررسی کردیم که چگونه داکت اسپیرال با طراحی خاص، ساختار مهندسی‌شده، و ویژگی‌های فیزیکی منحصربه‌فرد، می‌تواند نقش کلیدی در کاهش افت فشار در سیستم‌های تهویه مطبوع (HVAC) ایفا کند.
برخلاف کانال‌های مستطیلی، داکت اسپیرال با سطح مقطع گرد و پیوسته، از مقاومت کمتر هوا بهره می‌برد و به همین دلیل تلاطم، اصطکاک و فشار منفی در آن به حداقل می‌رسد. این ویژگی باعث می‌شود که:
- مصرف انرژی در فن‌ها کاهش یابد
- سر و صدای سیستم تهویه کمتر شود
- طول عمر اجزای مکانیکی سیستم افزایش یابد
- و مهم‌تر از همه، کیفیت و سرعت انتقال هوای مطبوع بالا رود
در پروژه‌های صنعتی، تجاری، درمانی، و ساختمانی، داکت اسپیرال نه‌تنها به عنوان یک گزینه زیباشناسانه و اقتصادی، بلکه به‌عنوان راهکاری عملکردی و بهینه‌ساز شناخته می‌شود. با رعایت نکات اجرایی نظیر انتخاب قطر مناسب، نصب دقیق، مسیرگذاری هوشمندانه، و درزگیری اصولی، می‌توان از تمام مزایای این نوع کانال بهره‌مند شد و در عین حال، هزینه‌های نگهداری و مصرف انرژی را به شدت کاهش داد.
در نهایت، می‌توان گفت داکت اسپیرال نه تنها انتخابی مناسب برای مهندسین تأسیسات و طراحان HVAC است، بلکه در بسیاری از پروژه‌ها، به‌عنوان یک استاندارد حرفه‌ای در طراحی مسیر هوای بهینه شناخته می‌شود.
