✅ بخش ۱: مقدمه — چرا داکت TDF در تهویه مطبوع اهمیت دارد؟
در طراحی و اجرای سیستم‌های تهویه مطبوع، انتخاب نوع داکت یکی از تصمیمات کلیدی است که مستقیماً بر عملکرد، بهره‌وری انرژی و عمر مفید سیستم تأثیر می‌گذارد. داکت‌ها به‌عنوان شریان‌های هوای مطبوع در سازه‌ها، مسئول انتقال و توزیع صحیح جریان هوا به فضاهای مختلف هستند. در این میان، داکت TDF به‌عنوان یکی از مدرن‌ترین و مهندسی‌ترین گزینه‌ها، توجه بسیاری از طراحان، مهندسان و مجریان پروژه‌های ساختمانی و صنعتی را به خود جلب کرده است.
داکت‌های TDF یا همان “Transverse Duct Flange” به دلیل طراحی خاص در محل اتصال (فلنج داخلی بدون نیاز به فریم خارجی)، مزایایی مانند کاهش نشت هوا، کاهش هزینه نصب، صرفه‌جویی در فضا و افزایش راندمان کلی سیستم تهویه را به همراه دارند. این ویژگی‌ها باعث شده‌اند که در پروژه‌هایی با اولویت بالای عملکرد تهویه، از ساختمان‌های تجاری و مراکز درمانی گرفته تا پروژه‌های صنعتی سنگین، گزینه اول باشند.
از آنجا که افزایش راندمان، کاهش افت فشار هوا و دقت در اجرای کانال‌کشی، عوامل حیاتی در بهره‌برداری بهینه از سیستم‌های تهویه‌اند، آشنایی با کارایی داکت TDF می‌تواند به تصمیم‌گیری‌های هوشمندانه در طراحی و اجرا کمک کند. در ادامه این مقاله، به‌صورت دقیق و بخش‌به‌بخش به بررسی ویژگی‌ها، مزایا، چالش‌ها و کاربردهای داکت TDF در پروژه‌های تهویه مطبوع خواهیم پرداخت.
✅ بخش ۲: داکت TDF چیست؟ — معرفی کامل و اصول ساخت

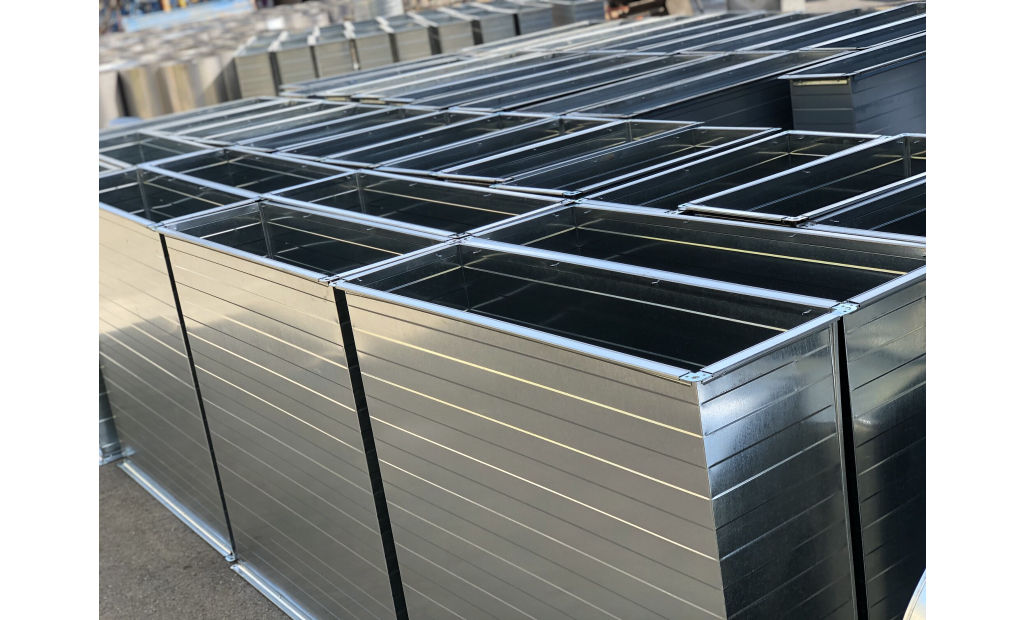

داکت TDF (Transverse Duct Flange) نوعی کانال هوای مستطیلی با فلنج داخلی از پیش ساخته‌شده است که به‌صورت یکپارچه با بدنه داکت تولید می‌شود. برخلاف روش‌های سنتی که نیاز به نصب فریم جداگانه برای اتصال داکت‌ها دارند (مانند سیستم‌های انگل یا فنج خارجی)، در داکت TDF، لبه‌های کانال در حین خمکاری، دارای شیارهای مخصوصی می‌شوند که خود نقش اتصال‌دهنده یا فلنج را ایفا می‌کنند. این ساختار یکپارچه مزایای فنی و اجرایی قابل‌توجهی دارد.
⚙️ ویژگی‌های فنی داکت TDF:
| ویژگی | توضیح |
|---|---|
| ساختار یکپارچه | فلنج در خود داکت ایجاد می‌شود، بدون نیاز به فریم جداگانه |
| اتصال دقیق | استفاده از گوشه‌های فلزی (TDF Corners) و کلیپس برای اتصال مستحکم |
| کاهش نشتی هوا | درز کمتر = نشت کمتر = راندمان بالاتر |
| نصب آسان‌تر | حذف مراحل اضافی مانند جوش یا پرچ فریم خارجی |
| قابلیت اجرای سریع | مناسب پروژه‌هایی با محدودیت زمانی بالا |
| ظاهر تمیز و صنعتی | بدون بیرون‌زدگی‌های اضافی، با ظاهری مرتب‌تر |
🛠 نحوه تولید:
- برش ورق گالوانیزه طبق ابعاد موردنیاز.
- خمکاری دقیق با استفاده از ماشین‌آلات TDF مخصوص.
- ایجاد فلنج داخلی با قالب مخصوص بر روی چهار ضلع داکت.
- نصب گوشه‌های فلزی TDF Corner در محل اتصال اضلاع.
- درزگیری و عایق‌کاری در صورت نیاز.
- مونتاژ در محل پروژه با استفاده از گیره یا پیچ و مهره و چسب درزگیر.
استفاده از این نوع داکت، در پروژه‌های مدرن و استاندارد به‌عنوان نشانه‌ای از رعایت اصول مهندسی، کیفیت اجرایی بالا و دقت در طراحی سیستم تهویه شناخته می‌شود.
✅ بخش ۳: تفاوت داکت TDF با سایر روش‌های کانال‌کشی
داکت TDF در مقایسه با روش‌های متداول تولید کانال هوا، مزایای فنی و اجرایی قابل‌توجهی دارد. در این بخش، تفاوت‌های مهم این سیستم با رایج‌ترین روش‌ها (مانند کانال‌کشی با فریم جداگانه، داکت فلنج‌دار خارجی یا حتی فلکسیبل) بررسی می‌شود.
🔍 جدول مقایسه‌ای بین TDF و روش‌های سنتی:
| ویژگی/روش‌ها | داکت TDF | داکت با فریم جداگانه | داکت فلکسیبل |
|---|---|---|---|
| نوع اتصال | فلنج یکپارچه داخلی | فریم خارجی جوش یا پرچ شده | بست فلزی یا چسب نواری |
| زمان تولید و نصب | سریع و مکانیزه | زمان‌بر و نیازمند ابزار اضافی | سریع ولی مخصوص مسیرهای کوتاه |
| میزان نشتی هوا | بسیار کم (درز کمتر) | متوسط (درزها بیشتر است) | زیاد در صورت نصب غیراصولی |
| زیبایی ظاهری | مرتب و صنعتی | حجیم و ناصاف | قابل قبول در سقف کاذب |
| مقاومت مکانیکی | بالا (استحکام بدنه زیاد) | بالا (در صورت اجرای صحیح) | پایین (مخصوص فشار کم) |
| قابلیت آب‌بندی دقیق | بالا | متوسط | پایین |
⚙️ مقایسه کارایی:
- TDF برای مسیرهای طولانی، فشار بالا و پروژه‌های صنعتی/تجاری ایده‌آل است.
- فریم خارجی مناسب پروژه‌هایی با ابزارآلات سنتی و نیروی متخصص بیشتر.
- فلکسیبل برای مصارف محدود و فرعی، نه برای شبکه اصلی کانال‌کشی.
✅ جمع‌بندی این بخش:
داکت TDF در مقایسه با روش‌های دیگر، سرعت نصب بالا، نشتی کمتر، کیفیت ساخت یکنواخت و زیبایی ظاهری بیشتری دارد. این مزایا باعث شده تا در پروژه‌های ساختمانی، بیمارستان‌ها، مراکز تجاری و تأسیسات صنعتی مدرن جایگزین مناسبی برای روش‌های قدیمی باشد.
✅ بخش ۴: مزایای کاربردی داکت TDF در پروژه‌های ساختمانی و صنعتی
استفاده از داکت TDF در پروژه‌های تهویه مطبوع نه‌تنها باعث ارتقاء عملکرد سیستم HVAC می‌شود، بلکه اجرای سریع، کیفیت بالا و کاهش هزینه‌ها را نیز به همراه دارد. در این بخش به‌طور تخصصی به مزایای کاربردی آن در پروژه‌های بزرگ و حساس می‌پردازیم.
🚀 ۱. سرعت بالای نصب و اجرای پروژه‌ها
یکی از اصلی‌ترین مزایای داکت TDF، سرعت بالا در تولید و نصب است. چون فلنج TDF مستقیماً با ماشین‌آلات مخصوص روی ورق ایجاد می‌شود، نیازی به فریم‌سازی جداگانه نیست. این موضوع باعث کاهش چشمگیر زمان آماده‌سازی و نصب کانال‌ها در محل پروژه می‌شود؛ مخصوصاً در پروژه‌هایی با زمان‌بندی فشرده یا نیازمند تحویل سریع.
💰 ۲. کاهش هزینه‌های اجرایی
عدم نیاز به فریم جداگانه، پرچ، جوشکاری و مواد مصرفی اضافه، به معنای صرفه‌جویی در هزینه‌های مواد و نیروی کار است. همچنین وزن پایین‌تر سیستم باعث کاهش بار سازه‌ای و هزینه‌های حمل‌ونقل نیز می‌شود.
🛠️ ۳. سهولت در مونتاژ و دمونتاژ
اتصالات داکت TDF به صورت مکانیکی و با ابزارهای استاندارد انجام می‌شود، بنابراین در صورت نیاز به بازبینی، تعمیر یا اصلاح مسیرها، جداسازی و اتصال مجدد بسیار آسان خواهد بود.
🏢 ۴. سازگاری با پروژه‌های بزرگ صنعتی و ساختمانی
داکت‌های TDF به دلیل مقاومت بالا، آب‌بندی مناسب و یکنواختی ابعاد، برای پروژه‌های صنعتی، بیمارستانی، تجاری، برج‌ها، هتل‌ها و سوله‌های بزرگ ایده‌آل هستند. این کانال‌ها می‌توانند فشارهای بالا را تحمل کرده و کیفیت جریان هوا را تضمین کنند.
🔒 ۵. بهبود ایمنی و بهداشت سیستم تهویه
به دلیل درزگیری مناسب و کاهش نشت هوا، داکت TDF به حفظ کیفیت هوای داخلی و جلوگیری از ورود آلاینده‌ها و گردوغبار کمک می‌کند. این ویژگی در پروژه‌های بهداشتی مانند اتاق عمل یا کلین روم‌ها اهمیت زیادی دارد.
بخش ۵: نکات طراحی و اجرا برای دستیابی به حداکثر کارایی داکت TDF
۱. انتخاب جنس و ضخامت ورق
جنس ورق داکت TDF معمولاً گالوانیزه، استیل یا آلومینیوم است که هرکدام مزایا و کاربردهای خاص خود را دارند. ضخامت ورق باید متناسب با فشار کاری سیستم و طول کانال انتخاب شود تا از پیچیدگی، تغییر شکل یا لرزش جلوگیری شود. انتخاب مناسب ورق، عمر مفید و کارایی سیستم را به‌طور چشمگیری افزایش می‌دهد.
۲. طراحی فلنج TDF دقیق و استاندارد
دقت در تولید فلنج‌های TDF به کمک دستگاه‌های CNC یا پرس‌های مخصوص، تضمین کننده یکپارچگی و آب‌بندی کامل کانال است. هرگونه نقص در فلنج ممکن است باعث نشتی هوا، افت فشار و کاهش راندمان شود. فلنج‌های استاندارد باید مطابق با ابعاد و مشخصات فنی پروژه باشند.
۳. آب‌بندی و عایق‌بندی
برای جلوگیری از نشت هوا و افزایش بهره‌وری انرژی، آب‌بندی درزهای کانال با استفاده از نوارهای آب‌بندی، فوم یا چسب‌های مخصوص ضروری است. همچنین عایق‌بندی کانال‌ها در محیط‌های با شرایط دمایی خاص، از اتلاف انرژی و ایجاد کندانس جلوگیری می‌کند.
۴. نحوه اتصال کانال‌ها و اتصالات جانبی
استفاده از پیچ، مهره یا پرچ‌های مقاوم و مناسب به همراه ابزارهای استاندارد برای اتصال داکت‌ها اهمیت دارد. اتصالات باید بدون ایجاد مزاحمت جریان هوا و با حداقل افت فشار طراحی شوند. برای اتصال به دریچه‌ها، فن‌ها یا سایر اجزاء سیستم، باید از اتصالات سازگار و مقاوم استفاده کرد.
۵. برنامه‌ریزی مسیر و نصب در محل
طراحی مسیر کانال باید به گونه‌ای باشد که طول مسیر هوا کوتاه، مستقیم و با حداقل تعداد زانو و انشعاب باشد. نصب در محل نیازمند دقت در تراز بودن و رعایت فاصله‌های استاندارد از سازه‌ها و تجهیزات دیگر است تا عملکرد بهینه سیستم تضمین شود.
۶. تست نشت و کنترل کیفیت
پس از نصب، تست نشت هوا و کنترل کیفیت اتصالات برای اطمینان از عملکرد صحیح ضروری است. استفاده از دستگاه‌های تست فشار و دتکتورهای نشت، به شناسایی و اصلاح نقاط ضعف کمک می‌کند و موجب افزایش طول عمر سیستم می‌گردد.
۷. نگهداری و سرویس دوره‌ای
برنامه‌ریزی برای بازدید و نگهداری منظم کانال‌ها باعث حفظ کارایی و جلوگیری از آسیب‌های زودرس می‌شود. تمیزکاری داخلی کانال‌ها، بررسی اتصالات و عایق‌بندی از موارد مهم سرویس دوره‌ای است.
بخش ۶: مقایسه داکت TDF با سایر انواع کانال‌های تهویه
۱. ساختار و نصب
داکت TDF به دلیل داشتن فلنج‌های مخصوص (TDF Flange) به راحتی و بدون نیاز به جوشکاری نصب می‌شود که این ویژگی سرعت اجرا را افزایش و هزینه‌های نیروی کار را کاهش می‌دهد. در مقابل، کانال‌های جوشی یا کانال‌های بدون فلنج، نصب زمان‌برتر و پیچیده‌تری دارند.
۲. نشتی هوا و کارایی انرژی
سیستم‌های داکت TDF به دلیل طراحی فلنجی و آب‌بندی دقیق، میزان نشت هوا را به حداقل می‌رسانند که این امر باعث افزایش راندمان سیستم HVAC و کاهش هزینه‌های انرژی می‌شود. کانال‌های بدون فلنج یا جوشی اغلب به دلیل اتصالات ضعیف‌تر، نشت هوا بیشتری دارند.
۳. انعطاف‌پذیری در طراحی و اندازه‌ها
داکت TDF قابلیت تولید در اندازه‌ها و اشکال متنوع را دارد و به راحتی می‌توان آن را در پروژه‌های مختلف با نیازهای متفاوت به کار برد. کانال‌های فلکسیبل یا کانال‌های پیش‌ساخته ممکن است محدودیت‌هایی در اندازه یا شکل داشته باشند.
۴. مقاومت مکانیکی و دوام
داکت‌های TDF به علت استفاده از ورق‌های ضخیم‌تر و طراحی فلنج، مقاومت مکانیکی بیشتری نسبت به کانال‌های معمولی دارند و در برابر ضربه و تنش‌های محیطی مقاوم‌تر هستند. این موضوع باعث افزایش عمر مفید و کاهش هزینه‌های تعمیرات می‌شود.
۵. هزینه کل پروژه
اگرچه قیمت اولیه داکت TDF ممکن است کمی بالاتر از کانال‌های معمولی باشد، اما کاهش زمان نصب، نشت کم هوا و صرفه‌جویی در انرژی باعث می‌شود هزینه کل پروژه در بلندمدت پایین‌تر و اقتصادی‌تر باشد.
۶. سرویس و نگهداری
داکت TDF به دلیل اتصالات آسان و ساختار فلنجی، تعمیرات و نگهداری آن راحت‌تر و سریع‌تر انجام می‌شود. کانال‌های جوشی یا بدون فلنج معمولاً نیاز به کار فنی و زمان بیشتری برای سرویس دارند.
جمع‌بندی مقایسه
در مجموع، داکت TDF به دلیل سهولت نصب، کاهش نشت هوا، دوام بالاتر و صرفه‌جویی در هزینه‌های عملیاتی، گزینه‌ای بهینه برای سیستم‌های تهویه مطبوع صنعتی و ساختمانی محسوب می‌شود.
بخش ۷: نکات نگهداری و تعمیرات داکت TDF
۱. بازرسی دوره‌ای اتصالات فلنجی
اتصالات فلنجی داکت TDF باید به صورت دوره‌ای بررسی شوند تا از سلامت واشرها و پیچ‌ها اطمینان حاصل شود. شل شدن یا آسیب دیدن این قسمت‌ها می‌تواند باعث نشت هوا و کاهش کارایی سیستم شود.
۲. تمیزکاری داخلی کانال‌ها
برای حفظ کیفیت هوا و جلوگیری از تجمع گرد و غبار، داکت‌های TDF باید به صورت منظم تمیز شوند. استفاده از تجهیزات مناسب برای دسترسی به داخل کانال‌ها اهمیت زیادی دارد تا از آسیب به پوشش داخلی جلوگیری شود.
۳. بررسی و رفع خوردگی
با توجه به اینکه داکت‌ها معمولا در محیط‌های مختلف نصب می‌شوند، احتمال خوردگی فلز وجود دارد. استفاده از پوشش‌های محافظ و بازرسی‌های منظم به جلوگیری از پوسیدگی کمک می‌کند.
۴. تعویض واشرهای فلنج
واشرهای فلنجی که باعث آب‌بندی اتصالات می‌شوند ممکن است به مرور زمان فرسوده شوند. تعویض به موقع این واشرها به جلوگیری از نشت هوا و حفظ کارایی سیستم کمک می‌کند.
۵. بررسی تراز و استحکام کانال‌ها
اطمینان از اینکه کانال‌ها به درستی نصب شده و تراز هستند، از افتادن یا آسیب دیدن جلوگیری می‌کند. این موضوع باعث حفظ ایمنی و عملکرد بهینه سیستم می‌شود.
۶. مستندسازی عملیات نگهداری
ثبت و مستندسازی تمامی عملیات‌های نگهداری و تعمیرات، کمک می‌کند تا روند سلامت سیستم پیگیری شده و در صورت بروز مشکل، سابقه دقیق برای تصمیم‌گیری وجود داشته باشد.
نتیجه‌گیری
نگهداری منظم و اصولی داکت‌های TDF نقش کلیدی در افزایش طول عمر، حفظ راندمان و کاهش هزینه‌های نگهداری سیستم تهویه دارد. با رعایت نکات فوق، می‌توان از عملکرد پایدار و بهینه سیستم HVAC اطمینان حاصل کرد.
جمع‌بندی
داکت‌های TDF به دلیل ساختار فلنجی ویژه و اتصال آسان، نقش بسیار مهمی در بهبود کارایی و سرعت نصب سیستم‌های تهویه دارند. این نوع داکت‌ها با کاهش نشت هوا، افزایش استحکام مکانیکی و قابلیت انعطاف در طراحی، بهینه‌سازی قابل توجهی در عملکرد سیستم HVAC ایجاد می‌کنند.
مزایای اصلی داکت TDF شامل سهولت نصب، مقاومت بالا در برابر فشار و خوردگی، و کاهش هزینه‌های نگهداری است. همچنین، امکان تطبیق سریع با تغییرات طراحی پروژه، این داکت‌ها را به گزینه‌ای محبوب در پروژه‌های صنعتی و ساختمانی تبدیل کرده است.
نگهداری صحیح و بازرسی دوره‌ای اتصالات، پوشش‌های ضدخوردگی و واشرهای فلنج، تضمین‌کننده طول عمر و عملکرد پایدار داکت‌های TDF است. با رعایت اصول نصب و نگهداری، می‌توان از مشکلات نشت هوا، افت فشار و خرابی‌های زودرس جلوگیری کرد.
در نهایت، داکت‌های TDF با ویژگی‌های فنی و اقتصادی خود، به عنوان یک راهکار کارآمد و مطمئن در سیستم‌های تهویه مطبوع شناخته می‌شوند و سهم مهمی در بهبود کیفیت هوای داخلی و صرفه‌جویی انرژی دارند.
