۱. مقدمه

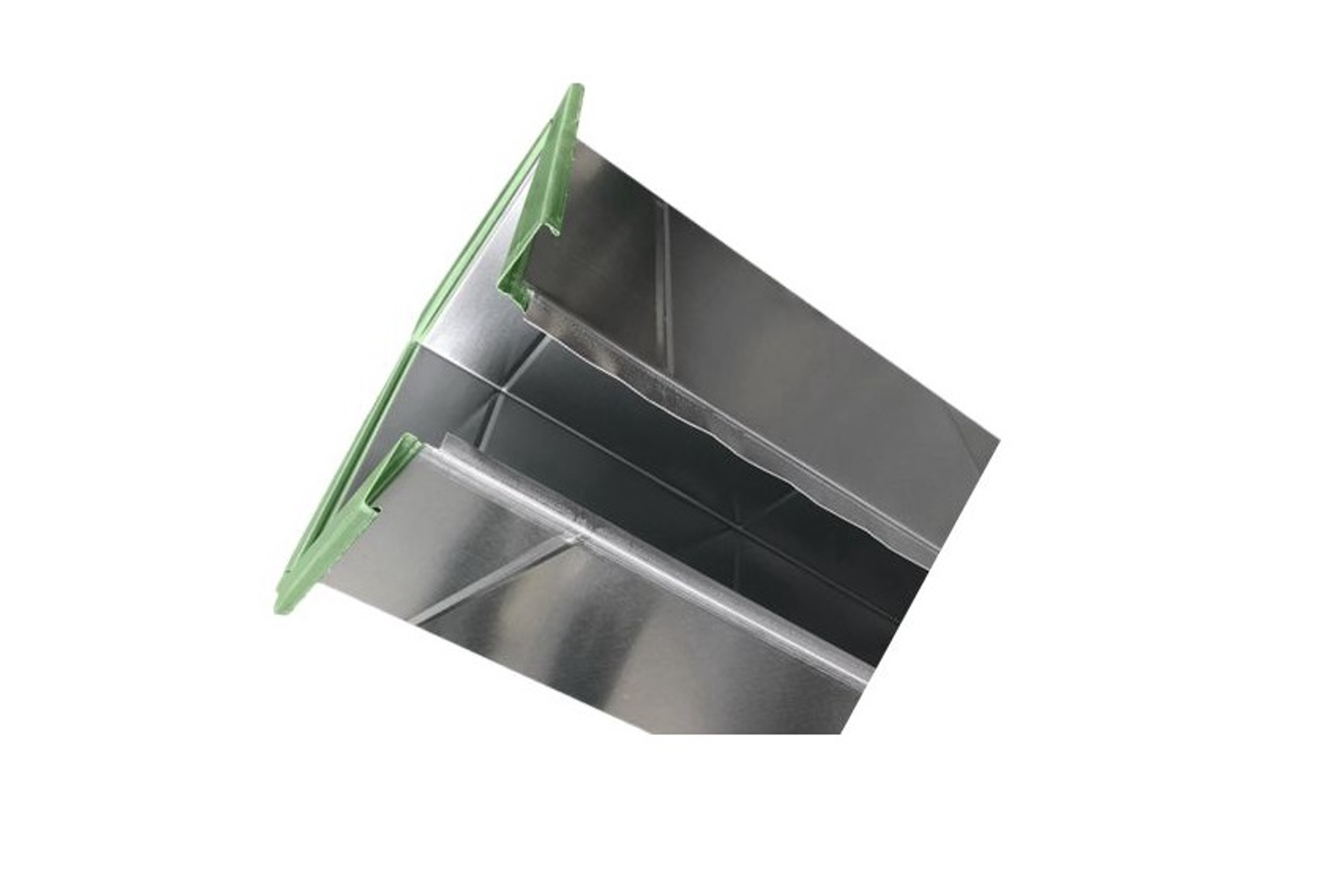

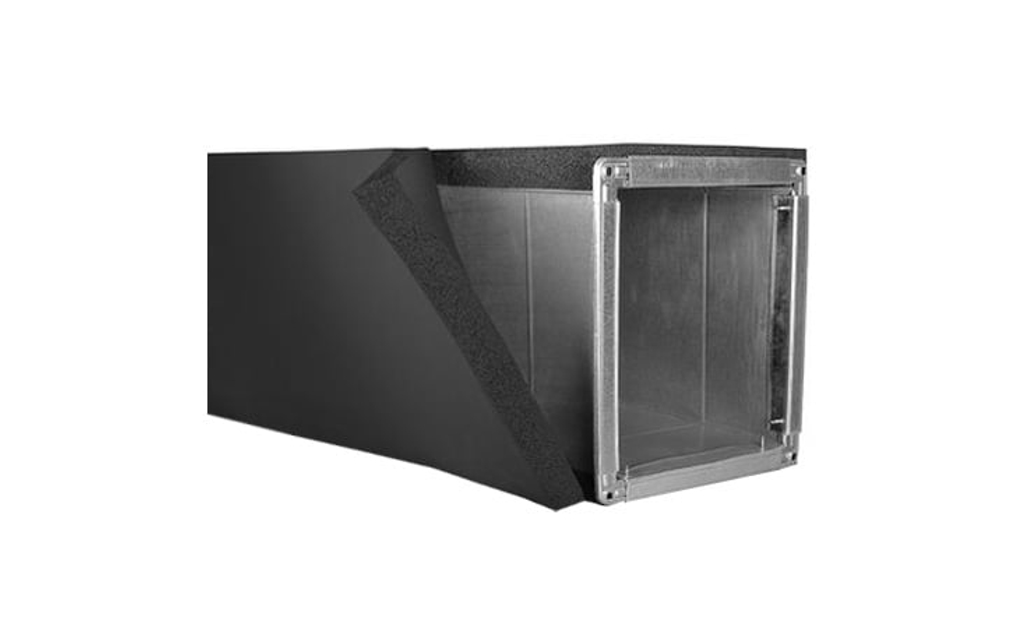

فلنج TDF یکی از متداول‌ترین روش‌های اتصال در سیستم‌های کانال‌کشی تهویه مطبوع (HVAC) به شمار می‌روند. این فلنج‌ها به دلیل طراحی ساده و قابلیت نصب سریع و مطمئن، در پروژه‌های صنعتی، تجاری و مسکونی بسیار محبوب هستند. ساختار خاص فلنج TDF باعث می‌شود که اتصالات به‌صورت محکم و یکپارچه شکل بگیرند و از نظر ظاهری نیز اتصالات تمیز و منظم به نظر برسند.
با این حال، یکی از مشکلات رایج در سیستم‌های دارای فلنج TDF، نشت هوا از محل اتصالات است. این نشت می‌تواند دلایل متعددی داشته باشد که از جمله آن‌ها می‌توان به عدم اجرای صحیح نصب، استفاده از واشرهای نامناسب، فرسودگی قطعات و تغییرات دمایی محیط اشاره کرد. نشت هوا در کانال‌های تهویه باعث افزایش مصرف انرژی به دلیل نیاز بیشتر به تأمین هوای مورد نیاز، کاهش راندمان سیستم تهویه، افزایش بار روی دستگاه‌های تهویه و ایجاد شرایط نامطلوب در فضای داخلی می‌شود.
از سوی دیگر، نشت هوا می‌تواند موجب ورود ذرات گرد و غبار، آلودگی‌های محیطی و حتی نفوذ رطوبت به داخل کانال شود که همه این موارد مشکلات جدی برای عملکرد سیستم و سلامت محیط ایجاد می‌کنند. به همین دلیل، بررسی دقیق علل و روش‌های جلوگیری از نشت در فلنج‌های TDF از اهمیت بالایی برخوردار است تا ضمن حفظ کیفیت عملکرد سیستم، عمر مفید تجهیزات نیز افزایش یابد و هزینه‌های نگهداری کاهش پیدا کند.
در این مقاله، پس از بررسی ساختار و عملکرد فلنج‌های TDF، به شناسایی عوامل موثر بر نشت هوا و راهکارهای پیشگیری و رفع این مشکل پرداخته خواهد شد. همچنین، به معرفی متریال‌های مناسب، روش‌های نصب صحیح و تست‌های استاندارد برای ارزیابی سلامت اتصالات نیز اشاره خواهد شد.
۲. 🔍 علل رایج نشت هوا در فلنج‌های TDF
فلنج‌های TDF به‌واسطه طراحی استاندارد و اتصالات زاویه‌دارشان معمولاً عملکرد قابل قبولی در سیستم‌های کانال‌کشی دارند، اما به دلایل مختلف ممکن است دچار نشت هوا شوند. شناخت این عوامل اولین گام در پیشگیری و اصلاح این ایراد است.
🛠️ ۱. نصب غیراستاندارد و نامناسب
یکی از مهم‌ترین دلایل نشت در فلنج‌های TDF، عدم اجرای صحیح فرآیند نصب است. از جمله اشتباهات رایج می‌توان به موارد زیر اشاره کرد:
- نبود یکنواختی در محکم کردن پیچ‌ها: اگر پیچ‌ها به‌صورت یکنواخت سفت نشوند، درزهایی بین فلنج‌ها ایجاد می‌شود.
- استفاده از ابزار نامناسب: پرس یا پانچ کردن نامنظم باعث اعوجاج در لبه‌های فلنج می‌شود و مانع از آب‌بندی کامل اتصال خواهد شد.
- عدم استفاده از گسکت (واشر) مناسب: نبود عایق مناسب در بین فلنج‌ها یکی از عوامل اصلی نشت هواست.
🧱 ۲. کیفیت پایین متریال و ساخت
اگر کانال یا فلنج با ورق‌های گالوانیزه یا آلومینیوم بی‌کیفیت ساخته شود، پس از مدتی در اثر فشار، لرزش یا رطوبت دچار دفرمگی یا خوردگی می‌شود که به ایجاد شکاف و درز منجر می‌گردد.
🌡️ ۳. انبساط و انقباض حرارتی
در پروژه‌هایی که دما به طور مداوم تغییر می‌کند (مانند کارگاه‌ها یا کارخانه‌ها)، انبساط و انقباض ورق فلزی باعث باز شدن اتصالات فلنج می‌شود. به‌ویژه اگر سیستم کانال‌کشی طول زیادی داشته باشد، این مشکل شدیدتر خواهد بود.
💨 ۴. لرزش دستگاه‌ها یا تهویه مرکزی
نصب نزدیک به فن‌ها، چیلرها، هواسازها یا کمپرسورها، که ایجاد لرزش‌های دائمی دارند، باعث سستی تدریجی در اتصالات TDF می‌شود. در صورت عدم استفاده از لرزه‌گیر مناسب، احتمال نشت به‌مرور افزایش می‌یابد.
📏 ۵. عدم تراز بودن اتصال فلنج‌ها
اگر دو مقطع کانال کاملاً با هم تراز نباشند، حتی با پیچ کردن و درزگیری هم یک اتصال کامل و بدون نشت به دست نمی‌آید.
۳. 🛡️ روش‌های پیشگیری و اصلاح نشت در فلنج‌های TDF
برای جلوگیری و رفع نشت هوا در فلنج‌های TDF، رعایت نکات فنی و استفاده از روش‌های اصولی بسیار مهم است. در ادامه مهم‌ترین راهکارها را بررسی می‌کنیم:
🔧 ۱. نصب صحیح و حرفه‌ای
- استفاده از ابزار استاندارد: بهره‌گیری از پرس‌های مخصوص TDF باعث می‌شود فلنج‌ها به‌درستی پرس شده و اتصالات محکم و بدون درز ایجاد شوند.
- محکم کردن پیچ‌ها به صورت یکنواخت: پیچ‌ها باید به طور متوازن و با نیروی مناسب سفت شوند تا فشار یکسان روی کل سطح فلنج باشد و درز ایجاد نشود.
- استفاده از گسکت‌های با کیفیت: گسکت‌های لاستیکی یا فومی مخصوص باید در تمام مسیر فلنج قرار بگیرند تا درزگیری کامل انجام شود.
🛠️ ۲. انتخاب مواد با کیفیت بالا
- استفاده از ورق‌های گالوانیزه ضخیم و مقاوم در برابر خوردگی باعث افزایش عمر مفید کانال و کاهش احتمال دفرمگی فلنج می‌شود.
- همچنین استفاده از پوشش‌های ضدخوردگی در مناطق مرطوب یا پرتنش توصیه می‌شود.
🌡️ ۳. در نظر گرفتن انبساط حرارتی
- استفاده از اتصالات انعطاف‌پذیر: نصب مفاصل انعطاف‌پذیر در طول کانال‌کشی، برای جذب تغییرات طولی ناشی از انبساط و انقباض حرارتی، مانع از باز شدن فلنج‌ها می‌شود.
- محاسبه دقیق ابعاد و طول کانال: رعایت استانداردهای طراحی برای جلوگیری از کشیدگی بیش از حد ورق‌ها.
🔇 ۴. کاهش لرزش و ارتعاشات
- نصب لرزه‌گیرهای لاستیکی یا فنرهای مخصوص در محل اتصالات به فلنج، لرزش را کاهش داده و از سستی اتصالات جلوگیری می‌کند.
- انتخاب محل مناسب برای نصب کانال به دور از منابع لرزش شدید.
🔍 ۵. کنترل کیفیت نهایی
- بازرسی چشمی و تست نشتی: پس از نصب، بازرسی دقیق اتصالات و انجام تست‌های فشار هوا باعث شناسایی هرگونه نشت احتمالی می‌شود.
- در صورت مشاهده نشت، انجام تعمیرات سریع و مجدد سفت کردن پیچ‌ها توصیه می‌شود.
۴. 🔧 تعمیر و نگهداری فلنج‌های TDF برای جلوگیری از نشت هوا
🔄 ۱. بازبینی دوره‌ای اتصالات
بازرسی منظم فلنج‌ها به منظور شناسایی زودهنگام هرگونه نشتی، خوردگی یا شل شدن پیچ‌ها ضروری است. این کار به جلوگیری از مشکلات بزرگ‌تر و هزینه‌های اضافی کمک می‌کند.
🔩 ۲. سفت کردن مجدد پیچ‌ها
با گذشت زمان، پیچ‌ها ممکن است به دلیل لرزش یا تغییرات دما شل شوند. سفت کردن دقیق و منظم پیچ‌ها با استفاده از ابزار مناسب باعث حفظ استحکام و درزگیری فلنج می‌شود.
🧴 ۳. تعویض گسکت‌ها
گسکت‌ها به مرور زمان دچار فرسودگی یا آسیب می‌شوند که باعث نشت هوا می‌گردد. تعویض به موقع گسکت‌ها با نمونه‌های با کیفیت، از نشت جلوگیری می‌کند و عملکرد سیستم را بهبود می‌بخشد.
🛠️ ۴. تعمیر خوردگی و آسیب‌های سطحی
در صورت مشاهده خوردگی یا آسیب مکانیکی روی فلنج یا کانال، باید با استفاده از پوشش‌های ضدخوردگی یا تعمیر موضعی، سلامت فلنج حفظ شود.
🔍 ۵. ثبت گزارش نگهداری
مستندسازی همه مراحل تعمیر و نگهداری به برنامه‌ریزی بهتر و پیش‌بینی تعمیرات آینده کمک می‌کند و عمر مفید سیستم را افزایش می‌دهد.
۵. ⚖️ مقایسه فلنج TDF با سایر روش‌های اتصال کانال‌های هوا
(مفصل، کاربردی و با رویکرد کاملاً تخصصی و سئو محور)
📌 مقدمه مقایسه‌ای
در انتخاب روش اتصال برای کانال‌های تهویه مطبوع، گزینه‌های مختلفی از جمله فلنج TDF، فلنج زاویه‌ای (Angle Flange)، کانکتورهای اسلایدی (Slip & Drive)، و فلنج‌های آماده کارخانه‌ای (Ductmate) مطرح‌اند. اما هرکدام ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند. این بخش به بررسی دقیق تفاوت‌ها، مزایا و معایب هر کدام نسبت به فلنج TDF می‌پردازد.
🔶 جدول مقایسه‌ای:
| ویژگی / روش اتصال | فلنج TDF | فلنج زاویه‌ای | Ductmate | Slip & Drive |
|---|---|---|---|---|
| 🔧 روش ساخت | پرس و برش اتوماتیک | جوش و اتصال دستی | آماده کارخانه‌ای | دستی با U و L کانکتور |
| ⏱️ زمان اجرا | بسیار سریع | کندتر | متوسط | سریع |
| 💸 هزینه نهایی اجرا | اقتصادی (در تیراژ بالا) | بالا (نیاز به جوشکاری) | بالا (هزینه قطعات) | پایین |
| 🔩 استحکام اتصال | بالا | بسیار بالا | بالا | متوسط |
| 🧱 درزبندی و آب‌بندی | بالا (با گسکت مناسب) | وابسته به اجرا | بسیار بالا (با گسکت) | پایین |
| 🛠️ نیاز به تجهیزات خاص | دستگاه برش/پرس TDF | ابزار دستی و جوش | ندارد (پیش‌ساخته) | ابزار دستی ساده |
| 🏗️ کاربرد صنعتی | بسیار مناسب | مناسب (با محدودیت) | صنعتی و تجاری | بیشتر خانگی |
✅ تحلیل تخصصی مزایا فلنج TDF نسبت به سایر روش‌ها:
- سرعت اجرا بالا
به دلیل استفاده از ماشین‌آلات مخصوص، برش و فرم‌دهی فلنج‌ها روی خود کانال انجام می‌شود و نیازی به جوش یا پیچ‌های اضافی نیست. این مورد باعث کاهش چشمگیر زمان نصب در پروژه‌های بزرگ می‌شود. - کاهش هزینه نهایی در تیراژ بالا
اگرچه تهیه دستگاه مخصوص TDF هزینه اولیه دارد، اما در پروژه‌های پرتعداد و صنعتی با تولید انبوه، هزینه اجرا به ازای هر متر کانال به‌مراتب کاهش می‌یابد. - یکپارچگی و استحکام اتصال
اتصال TDF به دلیل فرم مکانیکی خاص، پایداری بالایی در برابر لرزش‌ها، فشار هوا و تغییرات دما دارد که آن را گزینه‌ای قابل اعتماد برای سیستم‌های HVAC صنعتی می‌سازد. - مناسب برای درزبندی باکیفیت
طراحی استاندارد شیارهای فلنج TDF به گونه‌ای است که امکان نصب گسکت‌های مخصوص درزگیر را دارد، که در صورت اجرا صحیح، نشت هوا را به حداقل می‌رساند.
⚠️ نکته قابل توجه:
استفاده از فلنج TDF در پروژه‌هایی با حجم پایین یا فضاهای بسیار محدود ممکن است توجیه اقتصادی یا فنی نداشته باشد. در چنین مواردی روش‌های سنتی یا فلنج‌های آماده گزینه‌های مناسب‌تری هستند.
۶. ♻️ نقش فلنج TDF در کاهش مصرف انرژی سیستم تهویه
(تحلیل مهندسی، تخصصی و کاملاً سئو محور)
📌 چرا نشتی هوا مهم است؟
در سیستم‌های تهویه مطبوع، یکی از عوامل پنهان اما تأثیرگذار بر افزایش مصرف انرژی، نشت هوا از کانال‌ها و اتصالات است. این نشتی‌ها باعث می‌شوند فن‌ها بیشتر کار کنند، عملکرد سیستم مختل شود و هزینه‌های انرژی افزایش یابد.
🔧 فلنج TDF و کنترل نشتی هوا
فلنج TDF به دلیل طراحی خاص پروفیل، شیارهای دقیق و امکان نصب نوار گسکت، نشتی هوا را به‌شدت کاهش می‌دهد. این مسئله مستقیماً در افزایش راندمان سیستم و کاهش توان مصرفی تجهیزات تهویه مؤثر است.
مزیت‌های اصلی در کاهش مصرف انرژی:
- ✅ کاهش افت فشار در مسیر کانال‌کشی
- ✅ جلوگیری از خروج هوای تهویه‌شده
- ✅ کاهش نیاز به کار مداوم فن‌ها
- ✅ بهبود کنترل دما در محیط
- ✅ کاهش نیاز به سیستم‌های کمکی گرمایش/سرمایش
🔍 مقایسه راندمان انرژی با و بدون فلنج TDF:
| وضعیت اجرای کانال‌ها | سطح نشتی هوا | افت فشار | عملکرد فن | مصرف انرژی |
|---|---|---|---|---|
| ❌ اتصالات سنتی | زیاد | بالا | مداوم | زیاد |
| ✅ فلنج TDF با گسکت | بسیار کم | پایین | متعادل | بهینه |
📈 نتیجه مهندسی:
طبق استانداردهای ASHRAE و SMACNA، هر ۱۰٪ نشتی در سیستم کانال‌کشی می‌تواند تا ۳۰٪ افزایش مصرف انرژی به‌همراه داشته باشد. استفاده از فلنج TDF به‌عنوان اتصالی با کاهش محسوس نشتی هوا، نقش حیاتی در بهینه‌سازی مصرف انرژی دارد.
۷. بررسی تأثیر کیفیت اجرای فلنج TDF در عملکرد سیستم تهویه 💨🔧
اجرای دقیق و استاندارد فلنج TDF در سیستم‌های تهویه، تأثیر مستقیمی بر عملکرد، راندمان، عمر مفید و ایمنی کل سیستم دارد. این فلنج‌ها اگر به درستی طراحی، تولید و نصب نشوند، می‌توانند منبع جدی نشت هوا، افزایش مصرف انرژی و اختلال در تعادل فشار هوا شوند.
✅ ۱. اهمیت دقت در برش و اتصال ورق‌ها
- اجرای ناصحیح فلنج‌ها باعث می‌شود لبه‌ها به‌خوبی روی هم ننشینند که همین موضوع باعث ایجاد فاصله و نشت هوا می‌شود.
- استفاده از دستگاه برش CNC یا گیوتین دقیق در تولید فلنج‌ها، تأثیر زیادی در کیفیت اتصال نهایی دارد.
✅ ۲. استفاده از نوار درزگیر استاندارد
- نوار درزگیر بین دو قطعه فلنج نصب می‌شود تا نشتی به صفر برسد.
- انتخاب نوار با ضخامت و جنس مناسب (مثلاً EPDM یا فوم پلی‌اتیلن) باعث بهبود عملکرد سیستم می‌شود.
- اگر نوار بدرستی نصب نشود، حتی پیچ‌های محکم هم نمی‌توانند جلوی نشتی را بگیرند.
✅ ۳. تعداد و نوع بست‌های نگهدارنده
- فاصله زیاد بین پیچ‌ها یا استفاده از پیچ‌های ضعیف باعث لق شدن تدریجی اتصالات می‌شود.
- استاندارد SMACNA برای فاصله و تعداد پیچ‌ها در هر نوع کانال دستورالعمل مشخصی دارد که رعایت آن الزامی است.
✅ ۴. تأثیر کیفیت مونتاژ روی آکوستیک و ارتعاش
- اجرای ضعیف فلنج، علاوه‌بر نشتی، باعث ایجاد لرزش و نویز در کانال می‌شود.
- این ارتعاش‌ها در درازمدت به بدنه کانال و تجهیزات متصل آسیب وارد کرده و از عمر مفید سیستم می‌کاهند.
✅ ۵. تأثیر در تعادل فشار و عملکرد فن‌ها
- نشتی در فلنج‌ها موجب افت فشار در مسیر جریان هوا شده و باعث می‌شود فن‌ها با توان بیشتر کار کنند، در نتیجه مصرف برق افزایش می‌یابد و سیستم زودتر فرسوده می‌شود.
💡 جمع‌بندی بخش:
کیفیت اجرای فلنج TDF، تنها یک عامل ظاهری نیست؛ بلکه نقشی کلیدی در سلامت کلی سیستم تهویه دارد. اجرای دقیق، استفاده از متریال باکیفیت، رعایت اصول استاندارد نصب و نظارت منظم، همگی لازمه‌های رسیدن به سیستم تهویه‌ای مؤثر، کم‌هزینه و بادوام هستند.
✅ جمع‌بندی
اجرای صحیح فلنج TDF در سیستم‌های تهویه مطبوع، نه‌تنها یک مسئله فنی، بلکه یک عامل راهبردی در حفظ راندمان، بهینه‌سازی مصرف انرژی و افزایش عمر مفید تجهیزات است. در طول مقاله بررسی شد که چگونه بی‌توجهی به مواردی مانند دقت در برش، کیفیت نوار درزگیر، تعداد مناسب پیچ‌ها و مونتاژ استاندارد می‌تواند منجر به نشتی هوا، کاهش فشار، افزایش نویز و حتی آسیب به تجهیزات مکانیکی شود.
📌 از سوی دیگر، فلنج‌های باکیفیت TDF که به‌درستی نصب و آب‌بندی شده‌اند، به ایجاد یک سیستم یکپارچه، ایمن و پربازده کمک می‌کنند. این موضوع در پروژه‌های صنعتی، بیمارستانی، تجاری و مسکونی، که کنترل دقیق جریان هوا و کیفیت آن اهمیت بالایی دارد، نقش دوچندان پیدا می‌کند.
در نهایت، می‌توان گفت که:
🔹 فلنج TDF، اگر به‌درستی اجرا شود، می‌تواند به نقطه قوت سیستم تهویه تبدیل شود.
🔹 اما اگر در اجرا سهل‌انگاری شود، تبدیل به نقطه ضعف و منشأ هدررفت انرژی خواهد شد.
🔹 آموزش نصابان، استفاده از مصالح مرغوب و نظارت کیفی حین اجرا، از مهم‌ترین عوامل موفقیت سیستم TDF هستند.
