🟩 ۱. مقدمه: چرا عایق وان فلکس اهمیت دارد؟
در دنیای امروز که مصرف بهینه انرژی و حفظ راندمان سیستم‌های مکانیکی در اولویت قرار گرفته، استفاده از عایق‌های حرارتی و برودتی نقش کلیدی در مهندسی تأسیسات دارد. در این میان، برند وان فلکس (Oneflex) با بهره‌گیری از فناوری‌های نوین، محصولاتی را تولید کرده که توانسته‌اند در پروژه‌های ساختمانی، صنعتی، پالایشگاهی و به‌ویژه سیستم‌های HVAC جایگاه ویژه‌ای پیدا کنند. ✅
عایق وان فلکس، نوعی عایق سلول بسته انعطاف‌پذیر بر پایه NBR (نیتریل بوتادین رابر) یا EPDM است که با ساختاری متراکم، مانع عبور گرما، رطوبت و صوت می‌شود. این نوع عایق، به‌خاطر ویژگی‌هایی مانند مقاومت بالا در برابر رطوبت، طول عمر بالا، نصب آسان و سازگاری با محیط زیست به سرعت محبوب شده است.
🔥 اگر بخواهیم از اتلاف انرژی جلوگیری کنیم، خوردگی لوله‌ها را کاهش دهیم، و آسایش حرارتی را در ساختمان یا فضای صنعتی بهبود ببخشیم، قطعاً انتخاب یک عایق باکیفیت مثل وان فلکس ضروری خواهد بود.
🟩 ۲. وان فلکس چیست؟ (تعریف و مشخصات فنی)
وان فلکس (Oneflex) یک نوع عایق الاستومری سلول بسته است که عمدتاً از ترکیبات NBR (نیتریل بوتادین رابر) یا EPDM (اتیلن پروپیلن دی‌ان مونومر) ساخته می‌شود. این عایق‌ها به‌دلیل ساختار مولکولی متراکم خود، از نفوذ رطوبت، گرما و صدا به‌خوبی جلوگیری می‌کنند.
🔍 مشخصات فنی مهم وان فلکس عبارت‌اند از:
| ویژگی | مقدار تقریبی |
|---|---|
| نوع ساختار | سلول بسته (Closed-cell) |
| مقاومت حرارتی | بین -۴۰ تا +۱۰۵ درجه سانتی‌گراد |
| ضریب هدایت حرارتی | حدود ۰.۰۳۳ W/m·K در دمای ۲۰ درجه |
| جذب رطوبت | نزدیک به صفر |
| مقاومت در برابر آتش | کلاس B1 یا B2 بر اساس استاندارد DIN 4102 |
| تحمل اشعه UV | در مدل‌های روکش‌دار و UV-Protected بالا |
| کاربرد | لوله‌های سرد و گرم، داکت، تجهیزات سرمایشی و گرمایشی، چیلر، پکیج، VRF و… |
📌 وان فلکس در قالب‌های مختلفی مانند:
- عایق لوله‌ای (Pre-slit یا بدون درز)

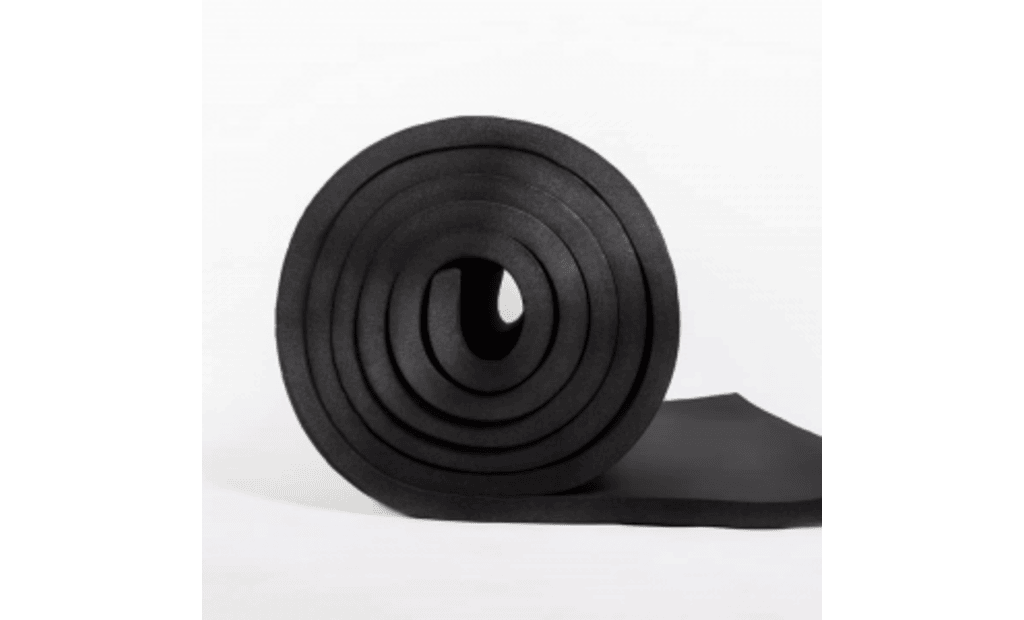

- عایق رولی (Sheet Foam)
- با روکش آلومینیوم، فویل مسلح یا پارچه‌ای
در بازار عرضه می‌شود.
✨ این تنوع در ساخت و طراحی، باعث شده که وان فلکس نه تنها در پروژه‌های ساختمانی بلکه در پروژه‌های صنعتی بزرگ نیز به‌کار رود؛ زیرا هم عایق خوبی است و هم طول عمر بالایی دارد.
🟩 ۳. انواع مدل‌ها و ضخامت‌های وان فلکس و کاربرد هرکدام
عایق وان فلکس با توجه به شرایط محیطی، نوع سیستم، و نیاز پروژه‌ها در مدل‌ها و ضخامت‌های متنوعی تولید و عرضه می‌شود. انتخاب درست مدل و ضخامت، نقش کلیدی در کارایی حرارتی، طول عمر، و صرفه‌جویی انرژی دارد. 💡
🌀 انواع مدل‌های وان فلکس بر اساس ساختار و روکش:
| مدل | توضیحات | کاربردها |
|---|---|---|
| وان فلکس ساده (Plain) | بدون روکش، انعطاف‌پذیر، مناسب برای فضاهای داخلی | لوله‌کشی‌های داخلی، تجهیزات تهویه مطبوع، کولرگازی |
| روکش آلومینیومی (Alu Foil) | دارای فویل آلومینیومی مقاوم در برابر UV و ضربه | محیط‌های نیمه‌صنعتی، فضای بیرونی، پشت‌بام‌ها |
| روکش پارچه‌ای (Canvas) | مقاوم در برابر حرارت‌های بالا، ضد خراش | موتورخانه‌ها، تأسیسات صنعتی با دمای بالا |
| خودچسب (Self-adhesive) | دارای لایه چسبدار برای نصب سریع | پروژه‌های سریع‌الاجرا، تعمیرات فوری |
| شانه تخم‌مرغی (Egg-crate) | جذب صدای قوی با طراحی آکوستیک | استودیوها، اتاق‌های ژنراتور، سیستم‌های صوتی |
📏 انواع ضخامت‌های وان فلکس و کاربردها:
| ضخامت | کاربرد اصلی | مزایا |
|---|---|---|
| ۶ میلی‌متر | لوله‌های داخلی ساختمان، سیستم‌های VRF کم‌مصرف | سبک، اقتصادی، مناسب فضای محدود |
| ۹ میلی‌متر | لوله‌های آب سرد و چیلر در شرایط عادی | متداول‌ترین ضخامت با تعادل خوب بین هزینه و عملکرد |
| ۱۳ میلی‌متر | سیستم‌های سرمایشی و گرمایشی متوسط | کاهش اتلاف انرژی بیشتر، محافظت بهتر در برابر کندانس |
| ۱۹ میلی‌متر | تأسیسات صنعتی، فضای خارجی، سقف کاذب | مقاوم در برابر تغییرات دمایی شدید و رطوبت |
| ۲۵ میلی‌متر به بالا | سردخانه‌ها، صنایع دارویی و غذایی | عملکرد بسیار قوی در عایق‌کاری حرارتی و صوتی |
💬 نکته تخصصی:
هرچه ضخامت عایق بیشتر باشد، توانایی آن در مقابله با انتقال حرارت، رطوبت و صدا بالاتر می‌رود؛ اما در مقابل، باید فضای نصب، وزن و هزینه نیز در نظر گرفته شود.
🟩 ۴. مزایای استفاده از عایق وان فلکس در سیستم‌های HVAC
استفاده از عایق وان فلکس در سیستم‌های تهویه مطبوع (HVAC) یک انتخاب هوشمندانه برای افزایش بهره‌وری، کاهش هزینه‌های انرژی و افزایش طول عمر تجهیزات است. در ادامه، به صورت مفصل به مزایای این عایق در سیستم‌های HVAC می‌پردازیم:
🌡️ ۱. کاهش چشمگیر اتلاف حرارتی
عایق وان فلکس با ساختار سلول بسته خود، مانع از انتقال حرارت بین لوله‌ها و محیط اطراف می‌شود. این ویژگی به‌طور مستقیم باعث کاهش مصرف انرژی در سیستم‌های گرمایش و سرمایش می‌شود.
➕ در نتیجه:
- افزایش راندمان سیستم
- صرفه‌جویی در هزینه‌های انرژی
- کاهش زمان کارکرد کمپرسورها
💧 ۲. جلوگیری از تعریق و میعان (Condensation)
یکی از بزرگ‌ترین چالش‌ها در سیستم‌های HVAC، تشکیل رطوبت سطحی روی لوله‌های سرد است که می‌تواند باعث پوسیدگی، خوردگی و رشد قارچ شود. وان فلکس با مقاومت عالی در برابر نفوذ بخار آب، از این مشکل جلوگیری می‌کند.
➕ مزایا:
- حفظ سلامت محیط
- جلوگیری از آسیب به سازه
- افزایش طول عمر تجهیزات
🔇 ۳. عایق صوتی مؤثر
در سیستم‌های تهویه، لرزش و انتقال صدا از طریق کانال‌ها و لوله‌ها می‌تواند آزاردهنده باشد. وان فلکس در مدل‌های مخصوص، دارای خواص آکوستیکی بالایی است که می‌تواند صدا را جذب کرده و از انتشار آن جلوگیری کند.
➕ نتیجه:
- کاهش آلودگی صوتی
- مناسب برای فضاهای مسکونی، اداری و بیمارستانی
🛠️ ۴. سهولت در نصب و اجرا
این عایق‌ها بسیار سبک، منعطف و قابل برش هستند و در نتیجه زمان نصب و نیروی کار موردنیاز را به‌شدت کاهش می‌دهند. همچنین مدل‌های خودچسب وان فلکس، سرعت نصب را چند برابر می‌کنند.
➕ نتیجه:
- صرفه‌جویی در زمان اجرای پروژه
- نیاز به ابزارآلات تخصصی کمتر
- قابلیت استفاده در فضاهای محدود و پیچیده
🧱 ۵. دوام و مقاومت بالا در برابر شرایط محیطی
وان فلکس در برابر حرارت، رطوبت، خوردگی، اشعه UV و مواد شیمیایی مقاومت بالایی دارد. همین ویژگی آن را مناسب برای پروژه‌هایی در فضای باز، موتورخانه‌ها و صنایع سنگین می‌کند.
♻️ ۶. سازگار با محیط زیست
این محصول فاقد CFC و HCFC است و با استانداردهای زیست‌محیطی جهانی سازگاری دارد. همچنین از نظر ایمنی در برابر آتش، استانداردهای بین‌المللی را دریافت کرده است.
➕ مناسب برای پروژه‌های سبز و دارای گواهینامه LEED یا HVI
🟢 جمع‌بندی این بخش:
استفاده از وان فلکس در سیستم‌های HVAC نه تنها یک راهکار حرفه‌ای برای بهینه‌سازی عملکرد تأسیسات است، بلکه باعث افزایش طول عمر، کاهش هزینه‌ها و بهبود شرایط زیست‌محیطی نیز می‌شود.
🟩 ۵. استانداردهای جهانی و تطابق عایق وان فلکس با آنها
یکی از دلایل محبوبیت جهانی عایق وان فلکس، مطابقت کامل آن با استانداردهای بین‌المللی مربوط به ایمنی، محیط زیست، و عملکرد فنی است. این انطباق، نه‌تنها کیفیت محصول را تضمین می‌کند، بلکه اعتماد مهندسان، مشاوران و مجریان پروژه‌های تاسیساتی را نیز جلب کرده است.
🏷️ ۱. استاندارد ASTM (American Society for Testing and Materials)
وان فلکس در آزمایش‌های مربوط به مقاومت حرارتی، جذب آب، و ضریب انتقال حرارت، موفق به کسب استانداردهای ASTM C534 و ASTM E84 شده است.
➕ این استانداردها نشان‌دهنده عملکرد عالی در برابر حرارت و آتش هستند.
🔥 ۲. استاندارد EN (European Norm)
در اروپا، استاندارد EN 14304 بر عایق‌های حرارتی برای لوله‌ها و کانال‌ها حاکم است. وان فلکس با موفقیت این الزامات را رعایت کرده است:
- مقاومت حرارتی بالا
- نفوذپذیری بخار آب پایین
- کلاس واکنش به آتش B-s3,d0 (در مدل‌های خاص)
♻️ ۳. گواهینامه‌های محیط زیستی (Eco-Friendly Certifications)
وان فلکس فاقد CFC، HCFC و HFC است، موادی که به لایه اُزن آسیب می‌زنند. همچنین در فرآیند تولید آن از فناوری‌هایی استفاده شده که ردپای کربنی کمتری دارند.
✅ گواهی RoHS و REACH نیز در بسیاری از مدل‌ها دریافت شده‌اند.
🧯 ۴. تطابق با مقررات ایمنی حریق
بر اساس آزمایش‌های انجام شده طبق NFPA 90A و NFPA 274، عایق وان فلکس دارای ویژگی‌های ضد حریق کنترل‌شده‌ای است که آن را برای استفاده در فضاهای عمومی، تجاری و حساس مناسب می‌سازد.
📜 ۵. گواهی HVI برای پروژه‌های HVAC
گواهینامه HVI (Home Ventilating Institute) یکی از معتبرترین استانداردها در زمینه عملکرد تجهیزات تهویه است. وان فلکس با ارائه عملکرد پایدار و مؤثر در پروژه‌های HVAC، با این گواهی نیز هم‌راستا است و در پروژه‌های دارای گواهینامه LEED نیز قابل استفاده است.
✅ جمع‌بندی این بخش:
تطابق کامل وان فلکس با استانداردهای بین‌المللی در زمینه‌های حرارتی، ایمنی، آتش‌سوزی و محیط زیست، آن را به یکی از بهترین گزینه‌ها برای استفاده در پروژه‌های ساختمانی، صنعتی و زیرساختی تبدیل کرده است.
🟧 ۶. نکات مهم در انتخاب ضخامت مناسب وان فلکس برای کاربردهای مختلف
انتخاب ضخامت صحیح عایق وان فلکس، یکی از اصلی‌ترین عوامل در بهینه‌سازی عملکرد سیستم‌های تهویه، سرمایش، گرمایش و لوله‌کشی است. اگر ضخامت به‌درستی انتخاب نشود، ممکن است عملکرد حرارتی سیستم کاهش پیدا کند، یا در برابر رطوبت و چگالش به‌درستی محافظت نشود. در این بخش، به‌صورت مفصل به نکات کلیدی انتخاب ضخامت می‌پردازیم:
🔹 ۱. نوع کاربرد و دمای سیال
میزان حرارت یا برودتی که در لوله یا کانال جریان دارد، مستقیماً بر ضخامت مورد نیاز تأثیر دارد:
| نوع سیستم | دمای سیال | ضخامت پیشنهادی |
|---|---|---|
| تهویه مطبوع | ۵ تا ۱۵ درجه سانتی‌گراد | ۹ تا ۱۳ میلی‌متر |
| گرمایش | ۴۰ تا ۷۰ درجه سانتی‌گراد | ۱۳ تا ۱۹ میلی‌متر |
| چیلرها و سردخانه | زیر صفر درجه | ۱۹ تا ۲۵ میلی‌متر یا بیشتر |
🔹 ۲. محیط نصب و شرایط رطوبتی
در محیط‌های مرطوب یا با احتمال میعان بالا، باید از ضخامت‌های بیشتر استفاده شود تا از چگالش روی سطح عایق جلوگیری شود. به‌ویژه برای فضاهای صنعتی، موتورخانه‌ها یا سقف کاذب توصیه می‌شود ضخامت‌های بالاتر انتخاب شود.
🔹 ۳. نوع سیستم عایق‌شونده
- برای لوله‌های مسی و فلزی با قطر پایین، معمولاً از ضخامت‌های ۹ تا ۱۳ میلی‌متر استفاده می‌شود.
- برای کانال‌های بزرگ تهویه هوا (داکت‌ها) که تبادل حرارتی بیشتری دارند، ضخامت ۱۹ تا ۲۵ میلی‌متر توصیه می‌شود.
- در سیستم‌های VRF یا VRV، که حساسیت بالاتری دارند، گاهی ضخامت‌های ترکیبی یا چندلایه نیز مورد استفاده قرار می‌گیرد.
🔹 ۴. الزامات استاندارد و مقررات ساختمانی
در برخی کشورها و پروژه‌های بزرگ، مهندسین مشاور بر اساس مقررات ملی (مانند مبحث ۱۴ مقررات ملی ساختمان ایران) یا بین‌المللی (مثل ASHRAE) ضخامت حداقل را مشخص می‌کنند. توجه به این الزامات الزامی است.
🔹 ۵. ملاحظات اقتصادی و فنی
در برخی موارد، ضخامت بیشتر ممکن است هزینه اولیه را افزایش دهد، اما کاهش تلفات انرژی در بلندمدت باعث صرفه‌جویی خواهد شد. این تصمیم باید بر اساس تحلیل دقیق بازگشت سرمایه (ROI) گرفته شود.
✅ جمع‌بندی این بخش:
انتخاب ضخامت مناسب برای عایق وان فلکس، فقط به قیمت و موجودی بازار بستگی ندارد. باید شرایط محیطی، نوع سیستم، دمای سیال و الزامات پروژه به‌صورت دقیق بررسی شود تا بهترین تصمیم ممکن گرفته شود. ضخامت درست، یعنی راندمان بیشتر، دوام بالاتر و هزینه‌های پایین‌تر در آینده!
۷. مراحل اجرای صحیح عایق‌کاری با وان فلکس
اجرای دقیق و اصولی عایق وان فلکس نقش بسیار مهمی در عملکرد نهایی سیستم تهویه و لوله‌کشی دارد. هر گونه اشتباه در نصب می‌تواند باعث کاهش راندمان، نفوذ رطوبت و در نهایت آسیب به تجهیزات شود. در این بخش، مراحل اجرای عایق‌کاری با وان فلکس را به صورت مفصل و مرحله به مرحله بررسی می‌کنیم:
۷.۱. آماده‌سازی سطح نصب
- پاک‌سازی سطح لوله یا کانال از هرگونه گرد و غبار، روغن، رنگ یا زنگ‌زدگی. سطح باید خشک و صاف باشد تا چسبندگی عایق به خوبی انجام شود.
- در صورت وجود زنگ‌زدگی، استفاده از برس سیمی و یا سمباده برای تمیز کردن ضروری است.
۷.۲. اندازه‌گیری و برش عایق
- با استفاده از متر دقیق، طول و محیط سطح مورد نظر اندازه‌گیری می‌شود.
- وان فلکس با چاقوی تیز یا قیچی مخصوص برش داده می‌شود. برش‌ها باید صاف و دقیق باشند تا هنگام نصب درزها به خوبی کنار هم قرار گیرند.
۷.۳. اجرای چسب و چسبندگی
- برای نصب وان فلکس، چسب مخصوص عایق استفاده می‌شود که باید به صورت یکنواخت روی سطح لوله و پشت عایق زده شود.
- پس از قرار دادن عایق، با دست یا یک ابزار مناسب به خوبی فشار داده شود تا چسب به صورت کامل اتصال را برقرار کند.
- توجه داشته باشید که زمان خشک شدن چسب باید رعایت شود (معمولاً چند دقیقه) تا از جداشدگی جلوگیری شود.
۷.۴. درزگیری و پوشش اتصالات
- محل اتصال دو قطعه عایق باید به خوبی درزگیری شود. برای این کار می‌توان از نوار چسب مخصوص عایق یا چسب دوطرفه استفاده کرد.
- در اتصالات پیچیده مانند زانوها، سه‌راهی‌ها و فلنج‌ها باید از قطعات فرم‌دار و یا ورقه‌های اضافه استفاده شود تا پوشش کامل و بدون نقص باشد.
۷.۵. کنترل نهایی و تست کیفیت
- پس از نصب، کل سطح عایق از نظر وجود درزهای باز، چسبندگی ضعیف یا آسیب دیدگی بررسی شود.
- در صورت لزوم، با نوار چسب یا چسب اضافه، مشکلات برطرف گردد.
- تست نهایی شامل بررسی عدم وجود نفوذ هوا و رطوبت به زیر عایق است که می‌تواند با روش‌های بصری یا ابزارهای خاص انجام شود.
۷.۶. نکات ایمنی حین نصب
- استفاده از دستکش و ماسک هنگام برش و نصب عایق به دلیل تولید ذرات ریز.
- کار در محیط‌های با تهویه مناسب.
- دور نگه داشتن مواد چسبنده از منابع حرارتی یا جرقه.
✅ جمع‌بندی بخش ۷:
اجرای دقیق و اصولی مراحل نصب عایق وان فلکس، کلید اصلی بهره‌وری بالا و دوام طولانی مدت سیستم‌های تهویه و لوله‌کشی است. هر مرحله از آماده‌سازی سطح، برش دقیق، نصب صحیح چسب، درزگیری کامل و کنترل نهایی باید با دقت انجام شود تا از آسیب‌های احتمالی و کاهش راندمان جلوگیری شود.
جمع‌بندی جامع و کامل درباره نصب عایق وان فلکس
نصب عایق وان فلکس، فرآیندی کلیدی و حیاتی در تضمین عملکرد بهینه سیستم‌های تهویه، سرمایش و گرمایش است. موفقیت در این مرحله نه تنها موجب افزایش راندمان حرارتی و کاهش هدررفت انرژی می‌شود، بلکه باعث افزایش عمر مفید تجهیزات و کاهش هزینه‌های تعمیر و نگهداری می‌گردد.
در ابتدا، آماده‌سازی دقیق سطح نصب اهمیت فراوانی دارد؛ پاک‌سازی کامل از گرد و غبار، روغن و زنگ‌زدگی موجب چسبندگی بهتر عایق شده و از ایجاد نقاط ضعف جلوگیری می‌کند. اندازه‌گیری دقیق و برش اصولی وان فلکس با ابزارهای مناسب، زمینه نصب بدون نقص و درزهای هم‌سطح را فراهم می‌کند که در عملکرد عایق نقش اساسی دارد.
استفاده از چسب‌های تخصصی و اجرای یکنواخت آنها روی سطح، عامل تضمین چسبندگی مطمئن است. فشار مناسب هنگام نصب، همراه با رعایت زمان خشک شدن چسب، از جداشدگی و نفوذ هوا یا رطوبت جلوگیری می‌کند. درزگیری کامل محل اتصال قطعات، به ویژه در بخش‌های پیچیده مانند زانوها و سه‌راهی‌ها، مانع نفوذ رطوبت و از بین رفتن کارایی عایق می‌شود.
در نهایت، نصب عایق وان فلکس، ترکیبی از دانش فنی، دقت در اجرا و استفاده از مواد با کیفیت است که منجر به سیستم‌های تهویه با بازدهی بالا، کاهش مصرف انرژی و محافظت طولانی‌مدت از تجهیزات می‌شود. با توجه به اهمیت این مرحله، پیشنهاد می‌شود همه پروژه‌های تهویه مطبوع و سیستم‌های لوله‌کشی، از اصول استاندارد و تکنیک‌های به‌روز در نصب عایق وان فلکس بهره ببرند تا بهره‌وری سیستم به حداکثر برسد و هزینه‌های عملیاتی به حداقل کاهش یابد.
