TDF و تهویه مطبوع

🌀 مقدمه‌ای بر اهمیت تهویه مطبوع در صنعت ساختمان

در دنیای امروز که معماری مدرن و بهره‌وری انرژی به اولویت‌های اصلی در طراحی و ساخت ساختمان‌ها تبدیل شده‌اند، سیستم‌های تهویه مطبوع (HVAC) نقشی کلیدی در تأمین آسایش حرارتی، کیفیت هوای داخلی و حفظ عملکرد بهینه تجهیزات ایفا می‌کنند. بدون یک سیستم تهویه مؤثر، محیط‌های مسکونی، تجاری یا صنعتی با مشکلاتی نظیر رطوبت بیش از حد، دمای نامناسب، رشد قارچ‌ها و حتی تهدید سلامت ساکنان مواجه می‌شوند.

در قلب این سیستم‌ها، شبکه کانال‌کشی هوا وظیفه انتقال جریان هوای سرد یا گرم را به عهده دارد. هرگونه افت راندمان، نشتی یا ضعف در ساختار این داکت‌ها، به‌طور مستقیم بر عملکرد کلی تهویه اثر می‌گذارد. بنابراین، استفاده از راهکارهای نوین و استاندارد در طراحی و اجرای کانال‌ها، به‌ویژه فلنج‌های اتصال مثل TDF (Transverse Duct Flange)، ضرورتی انکارناپذیر است.

🔧 در این مقاله با بررسی عمیق ارتباط میان سیستم تهویه مطبوع و داکت‌های TDF، به نقش حیاتی این فناوری در بهینه‌سازی مصرف انرژی، ارتقاء عملکرد و کاهش هزینه‌های نگهداری سیستم‌های HVAC خواهیم پرداخت.

🔩 بخش ۲: TDF چیست؟ مروری بر ساختار و عملکرد فلنج TDF

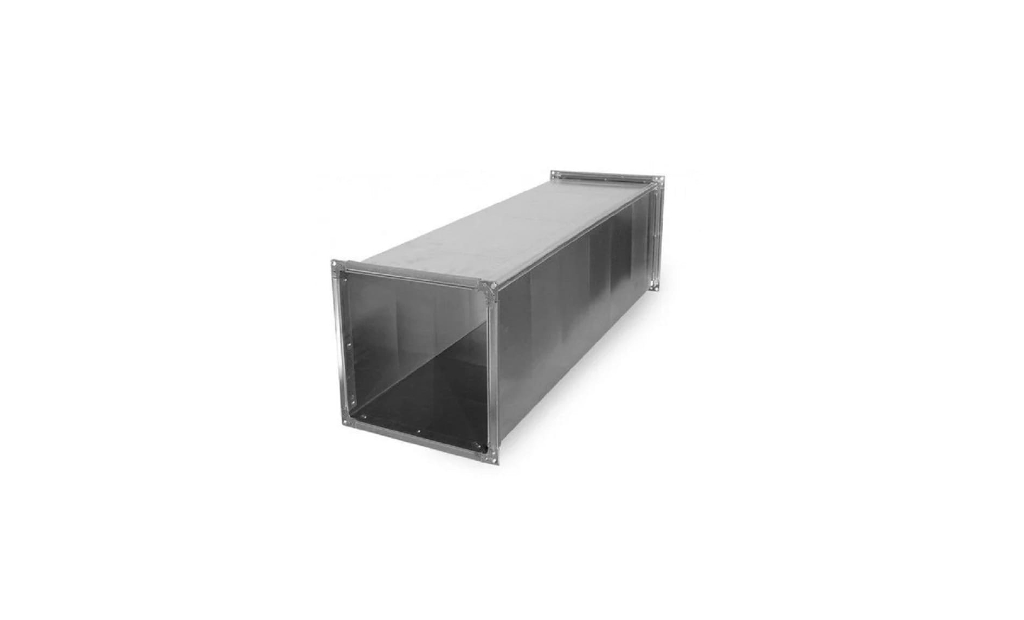

فلنج TDF (مخفف Transverse Duct Flange) یکی از پرکاربردترین روش‌های اتصال داکت‌های هوا در سیستم‌های تهویه مطبوع (HVAC) است که به‌طور خاص در کانال‌کشی مستطیلی مورد استفاده قرار می‌گیرد. این فلنج مستقیماً بخشی از دیواره‌ی داکت بوده و به‌صورت خم‌کاری شده (بدون نیاز به پروفیل جداگانه) از ورق داکت ساخته می‌شود.

🔧 ساختار و ویژگی‌های فلنج TDF:

• تشکیل شده از چهار لبه خم‌شده در انتهای داکت که با ابزار مخصوص (ماشین فلنجر) فرم داده می‌شود.
• امکان مونتاژ سریع، یکنواخت و دقیق.
• عدم نیاز به فلنج جدا یا قطعات اضافی مثل کرنرهای سنگین.
• اتصال از طریق کلیپ، پیچ و مهره و یا جوش.

📌 نحوه عملکرد:
فلنج TDF با ایجاد یک فریم مقاوم در انتهای هر شاخه کانال، امکان اتصال محکم و بدون نشتی بین دو قطعه داکت را فراهم می‌کند. در محل اتصال، از گسکت یا نوار درزگیر استفاده می‌شود تا هوابندی کامل صورت گیرد. این روش نه‌تنها سرعت نصب را افزایش می‌دهد، بلکه در کاهش افت فشار و جلوگیری از نشتی بسیار مؤثر است.

🎯 مزیت رقابتی:
در مقایسه با روش‌های قدیمی مانند فلنج گوشه‌دار یا پروفیل‌های سنگین، سیستم TDF به دلیل یکپارچگی ساختاری و وزن کمتر، در پروژه‌های بزرگ تهویه صنعتی و تجاری بسیار ترجیح داده می‌شود.

🌬️ بخش ۳: نقش فلنج TDF در بهینه‌سازی عملکرد سیستم‌های تهویه مطبوع

فلنج TDF به عنوان یک مؤلفه کلیدی در سیستم‌های کانال‌کشی تهویه مطبوع، نقش مؤثری در افزایش کارایی، کاهش اتلاف انرژی و ارتقاء کیفیت نصب ایفا می‌کند. استفاده از این نوع فلنج نه‌تنها زمان نصب را کاهش می‌دهد، بلکه موجب کاهش نشتی هوا، بهبود توزیع دما و عملکرد بهینه‌تر کل سیستم HVAC می‌شود.

✅ ۱. کاهش نشتی هوا و افزایش راندمان انرژی

فلنج‌های TDF به دلیل ساختار دقیق و اتصال بدون فاصله، امکان درزگیری مؤثر در محل اتصال کانال‌ها را فراهم می‌کنند. این ویژگی باعث کاهش نشتی هوا شده و در نتیجه، مصرف انرژی سیستم تهویه به‌طور چشم‌گیری کاهش می‌یابد. کاهش نشتی به معنی صرفه‌جویی در انرژی و بهبود عملکرد سیستم در فضاهای بزرگ و حساس نظیر بیمارستان‌ها، آزمایشگاه‌ها و برج‌های اداری است.

✅ ۲. سهولت و دقت در نصب

با استفاده از دستگاه فلنجر مخصوص، فلنج TDF به‌صورت یکپارچه با بدنه‌ی داکت تولید می‌شود. این موضوع ضمن کاهش پیچیدگی کار و حذف وابستگی به قطعات جانبی، باعث افزایش دقت و یکنواختی در اجرا می‌گردد. دقت بالای مونتاژ نیز در عملکرد روان سیستم و کاهش افت فشار نقش مهمی دارد.

✅ ۳. عمر مفید و عملکرد پایدار

به‌دلیل طراحی مقاوم و عدم وابستگی به پیچ و مهره یا قطعات متحرک زیاد، فلنج TDF در برابر لرزش و تنش‌های مکانیکی سیستم مقاوم‌تر عمل می‌کند. این مسئله عمر مفید داکت‌ها را افزایش داده و هزینه‌های نگهداری را کاهش می‌دهد.

🔧 بخش ۴: مزایای اجرایی استفاده از فلنج TDF در پروژه‌های تهویه مطبوع

استفاده از فلنج TDF در سیستم‌های تهویه مطبوع نه‌تنها از منظر فنی و عملکردی حائز اهمیت است، بلکه در فاز اجرایی پروژه‌ها نیز مزایای چشم‌گیری را به همراه دارد. از سرعت نصب گرفته تا کاهش خطاهای انسانی، این نوع فلنج توانسته جایگاه ویژه‌ای در اجرای سیستم‌های داکت‌کشی به‌دست آورد.

✅ ۱. کاهش چشمگیر زمان نصب

یکی از مهم‌ترین مزایای اجرایی فلنج TDF، سرعت بالا در فرآیند تولید و نصب است. با توجه به اینکه فلنج در حین ساخت داکت و به‌صورت همزمان توسط دستگاه مخصوص روی ورق شکل می‌گیرد، دیگر نیازی به مونتاژ جداگانه یا نصب قطعات پیچیده نیست. این موضوع به‌ویژه در پروژه‌هایی با حجم بالا (مانند برج‌های مسکونی، فرودگاه‌ها یا مراکز تجاری) می‌تواند زمان اجرای کل سیستم را به‌طور محسوسی کاهش دهد.

✅ ۲. حذف هزینه‌های اضافی مربوط به متعلقات

در سیستم‌های فلنج‌گذاری سنتی، برای اتصال هر قطعه نیاز به نبشی، پروفیل، پیچ، مهره، گسکت و بست است. اما در فلنج TDF، این موارد یا به‌صورت یکپارچه با داکت تولید می‌شوند یا کاملاً حذف می‌گردند. این امر به‌طور مستقیم موجب کاهش هزینه‌های جانبی، ساده‌سازی فرآیند تدارکات پروژه و کاهش وابستگی به منابع خارجی می‌شود.

✅ ۳. کاهش نیاز به نیروی کار تخصصی

از آن‌جا که فرآیند اجرای فلنج TDF استاندارد و دستگاه‌محور است، نیاز به اپراتورهای بسیار ماهر کاهش پیدا می‌کند. اپراتورها تنها با آموزش ساده و با استفاده از دستگاه‌های فلنجر می‌توانند داکت‌های آماده‌ی نصب تولید کنند. در نتیجه، مدیریت منابع انسانی ساده‌تر، قابل پیش‌بینی‌تر و مقرون‌به‌صرفه‌تر خواهد بود.

✅ ۴. قابلیت کنترل کیفی بهتر در پروژه

یکپارچگی ساخت فلنج با داکت، به مهندسان کنترل کیفیت این امکان را می‌دهد که با یک نگاه، کیفیت اتصال و اجرا را ارزیابی کنند. چون فاصله‌های نشت‌پذیر و چفت‌وبست‌های متحرک حذف شده‌اند، امکان خطای مونتاژ بسیار کاهش می‌یابد. این مسئله باعث افزایش سرعت تاییدیه‌ها در فرآیند QC و تحویل پروژه در بازه زمانی کوتاه‌تر می‌شود.

🌀 بخش ۵: اثر فلنج TDF بر عملکرد سیستم تهویه در درازمدت

استفاده از فلنج TDF فقط در مرحله اجرا مزیت ندارد، بلکه در طول عمر مفید سیستم تهویه نیز تأثیر مستقیمی بر راندمان، ایمنی و نگهداری سیستم HVAC می‌گذارد. در این بخش به‌صورت مفصل بررسی می‌کنیم که چگونه این نوع فلنج می‌تواند به بهبود عملکرد سیستم در بلندمدت کمک کند.

✅ ۱. کاهش نرخ نشتی و حفظ راندمان انرژی

فلنج TDF به دلیل طراحی دقیق، اتصال محکم و امکان آب‌بندی مناسب، به‌طور قابل توجهی نشتی هوا را در طول زمان کاهش می‌دهد. در سیستم‌های تهویه‌ای که در طولانی‌مدت در حال کار هستند، کوچک‌ترین نشتی باعث اتلاف انرژی، کاهش سرمایش یا گرمایش و افزایش فشار به فن‌ها می‌شود. با استفاده از فلنج TDF، این مشکل به حداقل می‌رسد و در نتیجه، بازده سیستم حفظ شده و هزینه‌های انرژی کاهش پیدا می‌کند.

✅ ۲. پایداری در برابر تغییرات فیزیکی و لرزش‌ها

یکی دیگر از مزایای TDF دوام مکانیکی بالا در برابر تنش‌های ساختاری و لرزش‌های مداوم است. در پروژه‌هایی مانند مراکز صنعتی، بیمارستان‌ها یا ساختمان‌های مرتفع، لرزش‌ها یا انبساط و انقباض‌های حرارتی به‌مرور باعث شل شدن یا جدا شدن اتصالات فلنچی ضعیف می‌شوند. اما فلنج TDF به‌خاطر یکپارچگی در ساخت، در مقابل این عوامل مقاوم است و به نگهداری کمتری نیاز دارد.

✅ ۳. جلوگیری از خوردگی در محل اتصال

در فلنج‌های سنتی، استفاده از پیچ‌ و مهره‌های متعدد، محل‌هایی برای جذب رطوبت، گرد و غبار یا بخار خورنده ایجاد می‌کند. این موارد در طول زمان منجر به زنگ‌زدگی و خوردگی در نواحی اتصال می‌شود. فلنج TDF با حذف بسیاری از این متعلقات و سطح تماس یکدست‌تر، این مشکل را به‌طور مؤثری برطرف می‌کند. این مزیت به‌خصوص در محیط‌های مرطوب یا صنعتی بسیار مهم است.

✅ ۴. سهولت در تعمیرات و بازرسی دوره‌ای

چون فلنج TDF از ابتدا با داکت یکپارچه ساخته می‌شود و استانداردسازی بالا دارد، در زمان‌های بازرسی و تعمیرات دوره‌ای، باز کردن، بررسی و درزگیری مجدد آن ساده‌تر است. این ویژگی باعث کاهش زمان خاموشی سیستم تهویه در مواقع اضطراری و تسریع در فرآیندهای سرویس می‌شود.

🟢 نتیجه این بخش: استفاده از فلنج TDF نه‌تنها در مرحله نصب، بلکه در نگهداری و عملکرد بلندمدت سیستم‌های تهویه مطبوع، به بهینه‌سازی و صرفه‌جویی قابل توجهی منجر می‌شود.

🧪 بخش ۶: مقایسه راندمان داکت‌های TDF با سایر روش‌های فلنچ‌گذاری

در این بخش، به مقایسه‌ی داکت‌های دارای فلنج TDF با سایر روش‌های اتصال مانند فلنج آهنی پیچ‌دار، فلنج کشویی (Slip-on Flange) و کانکتورهای فریم‌دار می‌پردازیم. این مقایسه به ما نشان می‌دهد که چرا فلنج TDF از نظر راندمان و عملکرد، انتخاب برتری محسوب می‌شود.

📊 جدول مقایسه راندمان و عملکرد فلنج‌ها

📌 تحلیل عملکرد

✅ فلنج TDF:
به دلیل استفاده از پرس مستقیم روی ورق گالوانیزه و حذف پیچ‌کاری گسترده، نشتی هوا به حداقل می‌رسد. همچنین، وزن سازه‌ای کاهش پیدا می‌کند و سیستم تهویه سبک‌تر و مقرون‌به‌صرفه‌تر خواهد بود.

❌ فلنج پیچ‌دار:
اگرچه رایج است، اما به دلیل پیچ‌کاری زیاد، احتمال نشتی و اتلاف انرژی وجود دارد. همچنین زمان نصب و هزینه اجرا بالاتر است.

⚠ فلنج کشویی:
در پروژه‌های خاص ممکن است استفاده شود، ولی به‌دلیل ساختار لقی و احتمال نشتی در اتصال، در مقایسه با TDF کمتر توصیه می‌شود.

🔍 نتیجه این بخش:
فلنج TDF از نظر راندمان، زمان اجرا، سبک‌سازی، ایمنی و صرفه‌جویی انرژی، عملکرد بهتری نسبت به سایر روش‌های سنتی اتصال دارد. این مزیت‌ها آن را به گزینه‌ای محبوب در پروژه‌های مدرن تبدیل کرده است.

🔧 بخش ۷: بررسی اثر اجرای صحیح فلنج TDF بر عملکرد سیستم تهویه مطبوع (HVAC)

نحوه‌ی اجرای فلنج TDF نقش کلیدی در بهبود عملکرد سیستم تهویه مطبوع ایفا می‌کند. اجرای غیراستاندارد می‌تواند منجر به نشتی هوا، کاهش راندمان و حتی آسیب به تجهیزات شود. در این بخش به این اثرات و اهمیت اجرای اصولی TDF می‌پردازیم.

✅ اجرای دقیق = سیستم کارآمد‌تر

هنگامی که فلنج TDF با دقت نصب شود (استفاده از نبشی مناسب، درزگیر مرغوب، پرچ‌کاری استاندارد و عایق‌کاری اصولی)، مزایای زیر حاصل می‌شود:

• کاهش نشتی هوا
  درزگیری صحیح در محل اتصال فلنج‌ها، مانع از نشت هوا به بیرون یا ورود گردوغبار به سیستم می‌شود.
  این به افزایش بهره‌وری انرژی و حفظ کیفیت هوا کمک می‌کند.
• افزایش عمر تجهیزات
  وقتی جریان هوا به‌صورت یکنواخت و بدون افت فشار توزیع شود، فشار اضافی به فن‌ها و تجهیزات نمی‌آید و استهلاک کمتری ایجاد می‌شود.
• کاهش صدا و لرزش
  نصب دقیق و محکم فلنج‌ها باعث کاهش لرزش، نویز و صدای آزاردهنده ناشی از نشت یا اتصال نادرست می‌گردد.

❌ اجرای غیراصولی = افت کیفیت و هزینه‌های پنهان

در مقابل، اگر نصب فلنج TDF با خطا همراه باشد (نبشی‌های نامناسب، فاصله زیاد بین پرچ‌ها، استفاده از چسب بی‌کیفیت یا عدم عایق‌کاری):

• نشتی شدید هوا و افزایش مصرف انرژی
• افزایش فشار استاتیکی و کاهش راندمان سیستم
• بروز ناهنجاری‌های صوتی و کاهش آسایش در فضا
• افزایش دفعات تعمیر و نگهداری

🛠️ نکته مهم اجرایی:
در پروژه‌های صنعتی و تجاری بزرگ، توصیه می‌شود که نصب فلنج‌های TDF توسط تکنسین‌های آموزش‌دیده و با تجهیزات پرس دقیق انجام گیرد. استفاده از چسب درزگیر ضدآب و ضد قارچ نیز الزامی است.

جمع‌بندی

فلنج TDF یکی از کلیدی‌ترین اجزای سیستم‌های کانال‌کشی HVAC است که تأثیر مستقیم و بسزایی بر عملکرد کلی سیستم تهویه مطبوع دارد. اجرای صحیح و دقیق این فلنج‌ها باعث افزایش راندمان سیستم، کاهش مصرف انرژی، و جلوگیری از نشت هوا می‌شود؛ نکاتی که در پروژه‌های صنعتی و ساختمانی اهمیت فراوانی دارند.

رعایت استانداردهای بین‌المللی مانند SMACNA و ASHRAE و همچنین استانداردهای ملی، تضمین می‌کند که فلنج‌ها از مواد باکیفیت ساخته شده و به صورت اصولی نصب شوند. این کار علاوه بر افزایش دوام و عمر مفید داکت‌ها، باعث کاهش هزینه‌های تعمیر و نگهداری و بهبود کیفیت هوای داخلی می‌شود.

از سوی دیگر، اجرای نادرست فلنج TDF با استفاده از متریال نامرغوب یا روش‌های غیر استاندارد، نه تنها باعث افت عملکرد و راندمان سیستم می‌گردد، بلکه می‌تواند منجر به افزایش هزینه‌های انرژی و تعمیرات شود و حتی سلامت کاربران فضا را به خطر بیاندازد.

در نهایت، دقت در طراحی، ساخت، و نصب فلنج TDF، به همراه رعایت کامل استانداردها و انجام تست‌های کیفیت، کلید موفقیت در اجرای سیستم‌های تهویه مطبوع مدرن و پایدار است. توجه ویژه به این جز در پروژه‌ها، تضمینی برای بهره‌وری و دوام بلندمدت سیستم‌های HVAC خواهد بود.
