مقدمه
در سیستم‌های تهویه مطبوع مدرن، کنترل دقیق جریان هوا و دما در فضاهای مختلف ساختمان، نقش بسیار مهمی در صرفه‌جویی انرژی و افزایش آسایش حرارتی کاربران دارد. سیستم‌های VAV (Variable Air Volume) به این منظور طراحی شده‌اند که بتوانند دبی هوای ورودی به هر فضا را متناسب با بار حرارتی و نیاز واقعی تنظیم کنند.
یکی از روش‌های متداول و قدیمی برای کنترل دمپرهای VAV، استفاده از دمپر VAV پنوماتیکی است. این نوع دمپرها با بهره‌گیری از هوای فشرده و عملگرهای مکانیکی، میزان باز یا بسته شدن دمپر را تنظیم می‌کنند. با وجود ظهور سیستم‌های دیجیتال و الکتریکی، دمپرهای پنوماتیکی به دلیل سادگی، قابلیت اعتماد و هزینه نگهداری پایین، هنوز در بسیاری از ساختمان‌های اداری و صنعتی مورد استفاده قرار می‌گیرند.
دمپر پنوماتیکی، نقطه اتصال میان کنترل مرکزی HVAC و جریان هوا در کانال‌ها است و عملکرد صحیح آن مستقیماً بر کیفیت هوا، مصرف انرژی و راحتی کاربران تأثیر می‌گذارد. در این مقاله، به بررسی کامل ساختار، عملکرد، مزایا، معایب، طراحی، نگهداری و کاربردهای دمپر VAV پنوماتیکی پرداخته می‌شود تا دید جامع و علمی از این فناوری ارائه شود.
۲) ساختار و عملکرد دمپر VAV پنوماتیکی
دمپرهای پنوماتیکی VAV یکی از اجزای کلیدی سیستم تهویه مطبوع هستند که جریان هوا را بر اساس سیگنال فشار هوای فشرده کنترل می‌کنند. این دمپرها از چند بخش اصلی تشکیل شده‌اند که هر کدام نقش مهمی در دقت و پاسخ‌دهی سیستم دارند.
۲.۱ اجزای اصلی

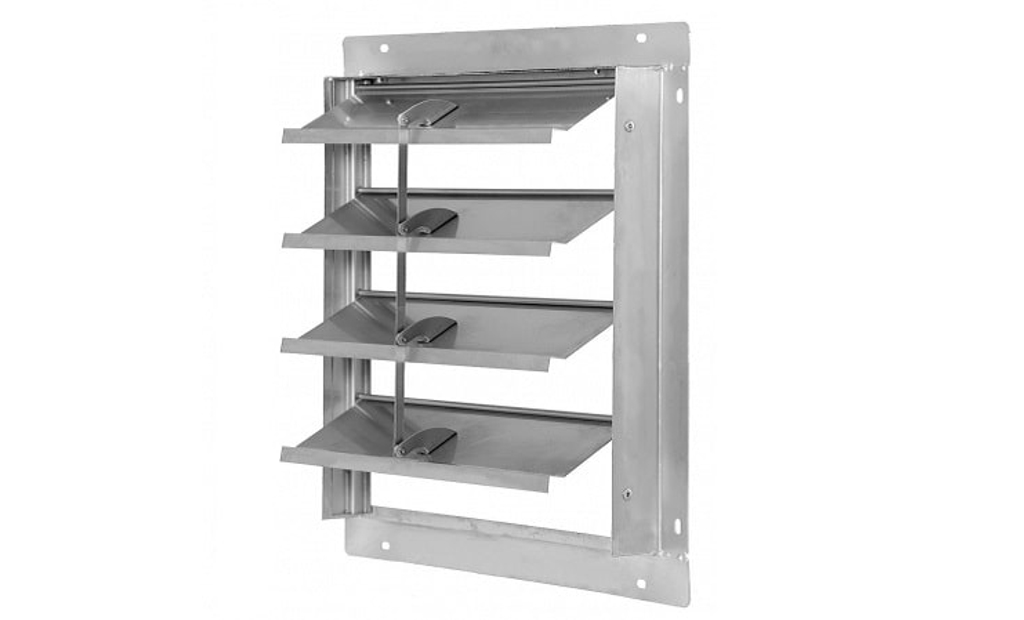

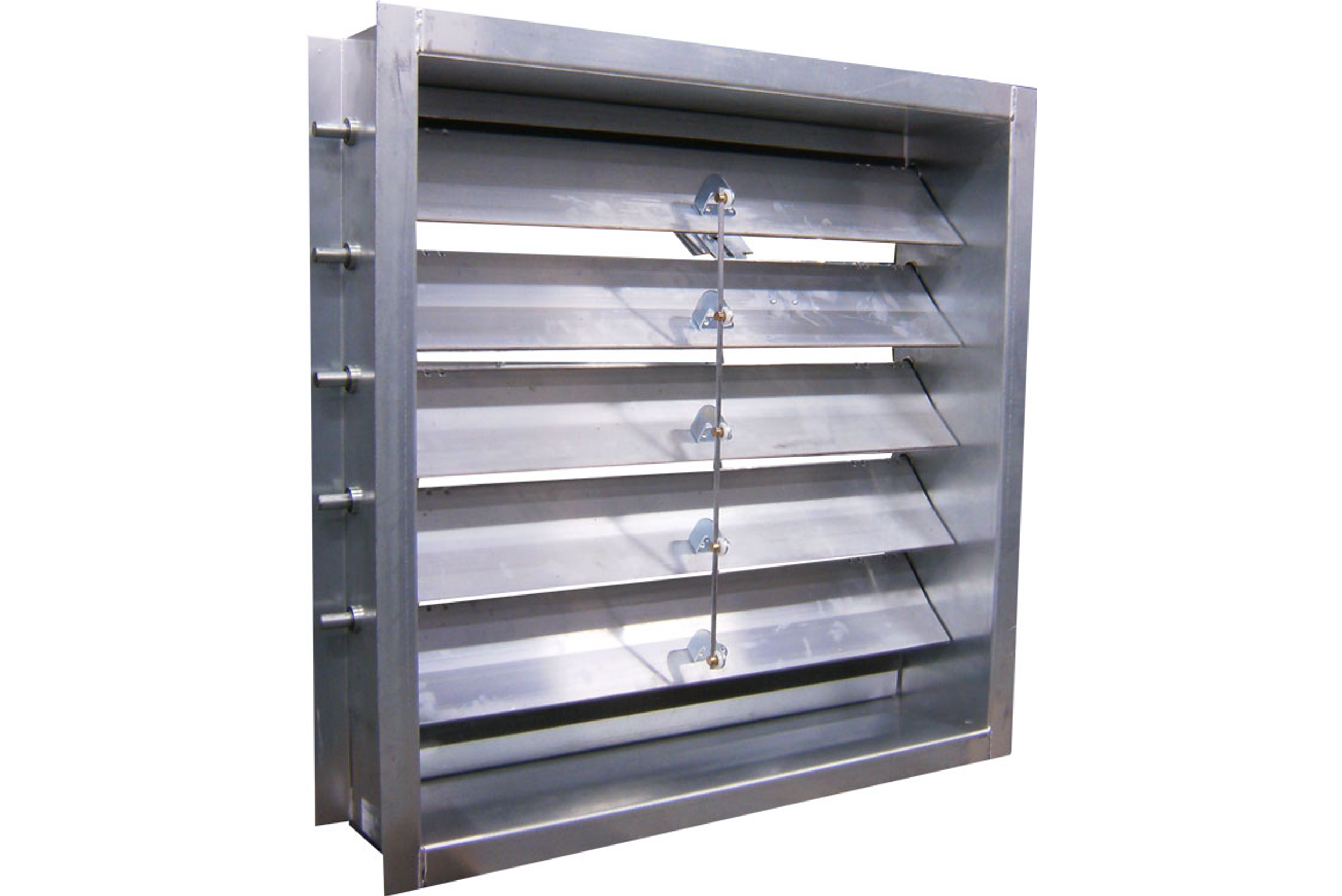

- بدنه دمپر
- معمولاً از فلز یا آلیاژ سبک ساخته می‌شود تا مقاومت کافی در برابر جریان هوا و خوردگی داشته باشد.
- شامل صفحات داخلی قابل حرکت (blades) است که میزان عبور هوا را تنظیم می‌کنند.
- عملگر پنوماتیکی (Pneumatic Actuator)
- هسته اصلی دمپر پنوماتیکی است.
- با دریافت فشار هوای فشرده از کنترل مرکزی HVAC، تیغه‌های دمپر را باز یا بسته می‌کند.
- عملکرد آن به صورت خطی یا چرخشی است:
- خطی: حرکت رفت و برگشتی تیغه‌ها برای کنترل دبی
- چرخشی: چرخش تیغه‌ها حول محور برای تنظیم جریان
- سنسور و کنترل‌کننده فشار
- سنسورها معمولاً فشار هوای محیط یا دبی جریان هوا را اندازه‌گیری می‌کنند.
- کنترل‌کننده پنوماتیکی، فشار ورودی به عملگر را بر اساس مقدار تنظیم شده تغییر می‌دهد تا دمپر در موقعیت درست قرار گیرد.
- ارتباط با شبکه پنوماتیکی
- هوای فشرده از مرکز کنترل پنوماتیکی (Central Pneumatic Controller) تامین می‌شود.
- شبکه لوله‌کشی پنوماتیکی فشار را به دمپر منتقل می‌کند.
- معمولاً فشار کاری بین ۲۰۰ تا ۲۵۰ کیلو پاسکال (۳۰–۳۵ psi) است.
۲.۲ عملکرد دمپر پنوماتیکی
عملکرد دمپر پنوماتیکی مبتنی بر تغییر فشار هوا و حرکت مکانیکی تیغه‌ها است. روند کار به شرح زیر است:
- دریافت سیگنال پنوماتیکی
- کنترل‌کننده مرکزی با تغییر فشار هوای فشرده، موقعیت دمپر را تعیین می‌کند.
- به عنوان مثال، افزایش فشار باعث باز شدن دمپر و کاهش فشار باعث بسته شدن دمپر می‌شود.
- حرکت عملگر و تیغه‌ها
- فشار هوا به عملگر منتقل شده و به تیغه‌ها نیرو می‌دهد.
- تیغه‌ها به آرامی و با دقت باز یا بسته می‌شوند تا دبی هوا با بار حرارتی فضا هماهنگ شود.
- تنظیم جریان و بازخورد
- بسیاری از دمپرهای پنوماتیکی دارای سیستم بازخورد مکانیکی یا پنوماتیکی هستند که موقعیت واقعی تیغه‌ها را به کنترل‌کننده مرکزی اعلام می‌کند.
- این بازخورد باعث می‌شود دمپر در موقعیت دقیق و پایدار باقی بماند و از نوسانات جریان جلوگیری شود.
۲.۳ نکات فنی و عملیاتی
- دقت کنترل:
- دمپرهای پنوماتیکی معمولاً دقت کمتری نسبت به دمپرهای دیجیتال دارند و ممکن است در بارهای کم یا تغییرات سریع دما کمی تأخیر داشته باشند.
- سرعت پاسخ‌دهی:
- بسته به حجم عملگر و فشار هوای ورودی، سرعت باز و بسته شدن تیغه‌ها بین ۵ تا ۳۰ ثانیه است.
- مزیت مکانیکی:
- ساختار ساده و قابل اعتماد، نیاز کم به تعمیرات الکتریکی و مقاومت بالا در محیط‌های صنعتی.
- محدودیت‌ها:
- نیاز به تأمین هوای فشرده دائم
- حساسیت به نشت در شبکه پنوماتیک
- امکان کاهش دقت در طول زمان به دلیل سایش مکانیکی یا تغییرات فشار
۳) مزایا و معایب دمپر VAV پنوماتیکی
دمپرهای پنوماتیکی، با وجود قدیمی بودن فناوری، همچنان به دلیل ویژگی‌های خاص خود در سیستم‌های تهویه مطبوع مورد استفاده قرار می‌گیرند. در ادامه مزایا و معایب آن‌ها را به صورت جامع بررسی می‌کنیم.
۳.۱ مزایا
- سادگی ساختار و عملکرد
- ساختار دمپرهای پنوماتیکی مکانیکی و نسبتاً ساده است.
- عدم نیاز به کنترلرهای دیجیتال پیچیده، باعث افزایش قابلیت اعتماد و کاهش احتمال خرابی می‌شود.
- هزینه نصب و نگهداری پایین
- نسبت به دمپرهای الکتریکی و دیجیتال، هزینه اولیه کمتر دارد.
- قطعات مکانیکی آسان‌تر تعویض می‌شوند و نگهداری سیستم کم‌هزینه است.
- پایداری در شرایط محیطی سخت
- مقاوم در برابر رطوبت، گرد و غبار و تغییرات دما
- مناسب برای محیط‌های صنعتی و ساختمان‌هایی با تهویه پیچیده یا طولانی
- انعطاف‌پذیری در طراحی سیستم
- قابلیت اتصال به شبکه پنوماتیکی مرکزی و کنترل توسط فشار هوا
- می‌تواند با سایر دمپرهای VAV و سیستم‌های تهویه قدیمی به راحتی ترکیب شود
- قابلیت اعتماد بالا
- در صورت قطع برق، سیستم پنوماتیکی می‌تواند همچنان تا حدی عمل کند، چرا که هوای فشرده مستقل از برق عملگر را حرکت می‌دهد
۳.۲ معایب
- دقت کنترل کمتر
- پاسخ‌دهی دمپر پنوماتیکی به تغییرات بار حرارتی و سرمایشی کندتر از سیستم‌های دیجیتال است.
- کنترل دقیق دما و دبی هوا در فضاهای حساس ممکن است محدود باشد.
- وابستگی به هوای فشرده
- نیاز دائمی به کمپرسور هوا و شبکه پنوماتیکی سالم
- نشت یا افت فشار در سیستم، عملکرد دمپر را مختل می‌کند
- سرعت پاسخ‌دهی محدود
- بسته به اندازه عملگر و فشار هوا، تیغه‌ها ممکن است چند ثانیه تا چند ده ثانیه دیرتر واکنش دهند
- در تغییرات سریع بار حرارتی یا تهویه لحظه‌ای، این تأخیر می‌تواند مشکل‌ساز شود
- نیاز به نگهداری مکانیکی دوره‌ای
- سایش تیغه‌ها و مکانیزم عملگر در طول زمان باعث کاهش دقت می‌شود
- تمیزکاری، بررسی اتصالات و روغن‌کاری بخش‌های مکانیکی ضروری است
- محدودیت در ساختمان‌های مدرن هوشمند
- هماهنگی با سیستم‌های BMS (Building Management System) دیجیتال پیچیده‌تر است
- در پروژه‌های با نیاز به کنترل دقیق و لحظه‌ای، دمپر پنوماتیکی ممکن است جایگزین مناسبی نباشد
۳.۳ جمع‌بندی مزایا و معایب
دمپرهای VAV پنوماتیکی با وجود محدودیت‌هایی مانند دقت کمتر و وابستگی به هوای فشرده، همچنان به دلیل سادگی، قابلیت اعتماد و هزینه پایین، در بسیاری از ساختمان‌های اداری، صنعتی و پروژه‌های قدیمی محبوب هستند.
انتخاب این دمپرها زمانی منطقی است که نیاز به کنترل بسیار دقیق دیجیتال نباشد و سیستم HVAC بتواند از مزیت‌های مکانیکی و اقتصادی آن بهره ببرد.
۴) طراحی و انتخاب دمپر VAV پنوماتیکی
انتخاب و طراحی صحیح دمپر پنوماتیکی نقش حیاتی در عملکرد بهینه سیستم HVAC دارد. انتخاب اشتباه می‌تواند باعث مصرف انرژی بیشتر، کاهش آسایش حرارتی و افزایش هزینه نگهداری شود.
۴.۱ تحلیل بار حرارتی و سرمایشی
- تعیین نیاز واقعی فضا
- قبل از انتخاب دمپر، بار حرارتی و سرمایشی هر فضا باید محاسبه شود.
- این محاسبه شامل اثرات پنجره‌ها، تجهیزات داخلی، تعداد کاربران و نورپردازی است.
- تعیین دبی هوای مورد نیاز
- دبی هوا (CFM یا m³/h) باید به اندازه‌ای باشد که بتواند دمای فضای داخلی را در محدوده مطلوب نگه دارد.
- دمپر پنوماتیکی باید قابلیت تنظیم دبی هوا از حداقل تا حداکثر را داشته باشد.
۴.۲ انتخاب ظرفیت دمپر
- ظرفیت تیغه و بدنه دمپر
- اندازه تیغه‌ها و عرض کانال باید با دبی هوای مورد نیاز هماهنگ باشد.
- دمپر کوچک‌تر از حد نیاز، باعث محدودیت جریان هوا می‌شود.
- دمپر بزرگ‌تر از حد نیاز، کنترل دقیق را کاهش می‌دهد و احتمال نوسان جریان وجود دارد.
- انتخاب عملگر مناسب
- عملگر باید توان کافی برای باز و بسته کردن تیغه‌ها در فشار هوای موجود را داشته باشد.
- سرعت پاسخ‌دهی و دقت عملگر باید با نیاز فضا هماهنگ باشد.
۴.۳ نکات نصب دمپر
- مکان‌یابی مناسب در کانال
- دمپر باید در محلی نصب شود که جریان هوا یکنواخت و بدون گردابه باشد.
- فاصله کافی قبل و بعد از دمپر برای ثبات جریان و کاهش فشار دینامیکی ضروری است.
- اتصال به شبکه پنوماتیکی
- لوله‌های هوا باید بدون نشتی و با قطر مناسب به عملگر متصل شوند.
- افت فشار در لوله‌ها باید کنترل شود تا عملگر بتواند تیغه‌ها را به درستی حرکت دهد.
- تنظیم و کالیبراسیون اولیه
- پس از نصب، دمپر باید با سیستم کنترل هماهنگ شود.
- موقعیت تیغه‌ها در حداقل و حداکثر جریان بررسی و تنظیم شود.
۴.۴ نکات فنی اضافی
- دمپرهای پنوماتیکی معمولاً برای تغییرات جریان متوسط تا زیاد مناسب هستند و در بارهای بسیار کم، دقت کاهش می‌یابد.
- برای ساختمان‌های با چندین زون یا اتاق کوچک، دمپرهای کوچک و عملگرهای دقیق‌تر توصیه می‌شود.
- استفاده از سیستم بازخورد مکانیکی یا پنوماتیکی باعث ثبات بیشتر و جلوگیری از نوسانات جریان می‌شود.
جمع‌بندی بخش طراحی
یک طراحی دقیق دمپر پنوماتیکی شامل:
- تحلیل بار حرارتی و سرمایشی هر فضا
- تعیین دبی هوای دقیق
- انتخاب عملگر و اندازه دمپر مناسب
- نصب و کالیبراسیون دقیق
با رعایت این اصول، دمپر پنوماتیکی VAV می‌تواند عملکرد بهینه، کنترل دقیق و صرفه‌جویی انرژی را تضمین کند.
۵) نگهداری و تعمیرات دمپر VAV پنوماتیکی
دمپرهای پنوماتیکی با وجود سادگی، نیاز به نگهداری منظم دارند تا عملکرد دقیق و پایدار خود را حفظ کنند. نگهداری صحیح باعث کاهش هزینه‌ها، جلوگیری از خرابی ناگهانی و افزایش عمر مفید سیستم می‌شود.
۵.۱ بازدید و تمیزکاری دوره‌ای
- بررسی تیغه‌ها و بدنه دمپر
- تجمع گرد و غبار یا چربی می‌تواند باعث سفت شدن تیغه‌ها و کاهش دقت کنترل شود.
- تمیزکاری منظم با برس نرم یا جارو برقی صنعتی توصیه می‌شود.
- بررسی لولا و محور تیغه‌ها
- محور و لولاها باید روغن‌کاری شوند تا از سایش و گیر کردن تیغه‌ها جلوگیری شود.
- هرگونه صدای غیرعادی یا سختی حرکت تیغه‌ها نشانه نیاز به بازدید فوری است.
۵.۲ بررسی عملگر پنوماتیکی
- کنترل فشار ورودی
- فشار هوا باید در محدوده توصیه شده توسط سازنده باشد (معمولاً ۲۰۰–۲۵۰ کیلو پاسکال).
- افت فشار در شبکه پنوماتیکی می‌تواند باعث کارکرد ناقص یا نوسان تیغه‌ها شود.
- بازرسی سیلندر و دیافراگم عملگر
- هرگونه ترک یا فرسودگی در دیافراگم باعث نشت هوا و کاهش دقت کنترل می‌شود.
- تعویض به موقع قطعات فرسوده، از خرابی‌های بزرگ جلوگیری می‌کند.
۵.۳ بررسی شبکه پنوماتیکی
- لوله‌ها و اتصالات هوا باید به صورت دوره‌ای چک شوند.
- نشت یا مسدود شدن مسیر هوا باعث کاهش پاسخ‌دهی دمپر و عملکرد نامطلوب سیستم می‌شود.
- توصیه می‌شود از نشت‌یاب پنوماتیکی یا صابون رقیق شده برای بررسی اتصالات استفاده شود.
۵.۴ کالیبراسیون و تنظیم مجدد
- دمپرهای پنوماتیکی بعد از مدتی استفاده، ممکن است موقعیت دقیق تیغه‌ها در حداقل و حداکثر جریان را از دست بدهند.
- با کالیبراسیون مجدد توسط تکنسین:
- موقعیت تیغه‌ها تنظیم می‌شود
- سیستم بازخورد بررسی می‌شود
- دبی واقعی هوا با دبی طراحی تطبیق داده می‌شود
۵.۵ نکات ایمنی و عملیاتی
- پیش از باز کردن هر قطعه، هوای فشرده سیستم قطع شود تا از خطر حرکت ناگهانی تیغه‌ها جلوگیری شود.
- نگهداری منظم باید در برنامه زمان‌بندی شده انجام شود، معمولاً هر ۶ ماه یک بار یا براساس توصیه سازنده.
- ثبت سوابق نگهداری کمک می‌کند تا مشکلات مکرر یا خرابی‌های ناگهانی سریع‌تر شناسایی شوند.
جمع‌بندی بخش نگهداری
نگهداری صحیح دمپرهای VAV پنوماتیکی شامل:
- تمیزکاری و روغن‌کاری تیغه‌ها و محور
- بررسی فشار ورودی و سلامت عملگر
- کنترل شبکه پنوماتیکی و اتصالات
- کالیبراسیون و تنظیم دقیق
با رعایت این نکات، عملکرد پایدار، دقت کنترل و عمر مفید دمپر تضمین می‌شود و هزینه‌های تعمیرات بزرگ کاهش می‌یابد.
۶) کاربردها و نمونه‌های عملی دمپر VAV پنوماتیکی
دمپرهای VAV پنوماتیکی با وجود محدودیت‌هایی مانند دقت کمتر نسبت به سیستم‌های دیجیتال، به دلیل سادگی، هزینه پایین و قابلیت اعتماد بالا در بسیاری از پروژه‌ها کاربرد دارند. در ادامه کاربردهای اصلی و مثال‌های عملی بررسی می‌شوند.
۶.۱ کاربردها در ساختمان‌ها
- ساختمان‌های اداری و تجاری
- در ساختمان‌های چندطبقه با زون‌های مختلف، دمپر VAV پنوماتیکی می‌تواند جریان هوا را به طور مستقل در هر زون تنظیم کند.
- استفاده از این دمپرها باعث صرفه‌جویی انرژی و کاهش بار سیستم تهویه می‌شود.
- فضاهای صنعتی
- در محیط‌هایی با گرد و غبار، رطوبت یا تغییرات دمای شدید، دمپرهای پنوماتیکی به دلیل مقاومت بالا نسبت به دمپرهای الکتریکی ترجیح داده می‌شوند.
- مثال: سالن‌های تولید، انبارهای سردخانه و کارخانه‌های شیمیایی.
- ساختمان‌های آموزشی و بیمارستان‌ها
- دمپرهای VAV پنوماتیکی در کلاس‌ها، بیمارستان‌ها و اتاق‌های آزمایشگاهی باعث تنظیم جریان هوا بر اساس بار واقعی می‌شوند.
- در بیمارستان‌ها، کنترل جریان هوا می‌تواند به کنترل آلودگی و حفظ شرایط بهداشتی کمک کند.
۶.۲ نمونه‌های عملی
- نمونه اداری با چندین زون
- هر اتاق یک دمپر VAV پنوماتیکی دارد.
- سیستم کنترل مرکزی فشار هوا، هر دمپر را بر اساس دمای واقعی اتاق کنترل می‌کند.
- نتیجه: کاهش مصرف انرژی تا ۲۰–۳۰٪ نسبت به سیستم با دمپر ثابت.
- نمونه صنعتی
- دمپرهای پنوماتیکی در خطوط تولید با تغییرات بار حرارتی زیاد نصب شده‌اند.
- به دلیل سادگی مکانیکی، نگهداری آسان و عمر طولانی سیستم تضمین شده است.
- نمونه بیمارستانی
- دمپرهای VAV در اتاق‌های عمل و ICU نصب شده‌اند.
- جریان هوا به طور مستقل و پیوسته کنترل می‌شود تا تغییرات دما و فشار هوا در محدوده استاندارد باقی بماند.
۶.۳ مزیت کاربرد عملی
- صرفه‌جویی انرژی: دمپر VAV به جای تأمین دبی ثابت، جریان هوا را بر اساس نیاز واقعی هر فضا تنظیم می‌کند.
- کاهش هزینه‌های نگهداری: ساختار ساده و مکانیکی باعث کاهش خرابی‌های پیچیده می‌شود.
- قابلیت اطمینان بالا: حتی در شرایط اضطراری یا قطع برق، سیستم تا حدی قادر به عملکرد است.
جمع‌بندی بخش کاربردها
دمپرهای VAV پنوماتیکی با وجود محدودیت‌هایی، در ساختمان‌های اداری، صنعتی و بیمارستانی به دلیل:
- سادگی نصب و نگهداری
- انعطاف در طراحی زون‌ها
- پایداری عملکرد در شرایط محیطی سخت
یکی از گزینه‌های اقتصادی و مطمئن برای کنترل جریان هوا هستند.
جمع‌بندی نهایی
دمپرهای VAV پنوماتیکی به عنوان یکی از اجزای کلیدی سیستم‌های تهویه مطبوع، نقش حیاتی در تنظیم جریان هوای ورودی به فضاها بر اساس نیاز واقعی دارند. این دمپرها با استفاده از عملگرهای پنوماتیکی و تیغه‌های مکانیکی قادرند جریان هوا را به صورت پیوسته و متغیر کنترل کنند و بدین ترتیب بار سیستم HVAC را بهینه سازند.
نکات کلیدی درباره ساختار و عملکرد
- ساختار ساده و مکانیکی: شامل تیغه‌ها، بدنه و عملگر پنوماتیکی است که باعث افزایش مقاومت و طول عمر سیستم می‌شود.
- عملکرد پیوسته و دقیق: سیستم بازخورد پنوماتیکی باعث می‌شود که جریان هوا متناسب با دمای واقعی فضا تنظیم شود.
- صرفه‌جویی انرژی: دمپرهای VAV نسبت به سیستم‌های با جریان ثابت می‌توانند مصرف انرژی را به طور چشمگیری کاهش دهند.
نکات مهم طراحی و نصب
- تحلیل بار حرارتی و سرمایشی هر فضا برای تعیین جریان مورد نیاز ضروری است.
- انتخاب ظرفیت مناسب دمپر و عملگر، نصب صحیح و کالیبراسیون اولیه برای عملکرد بهینه اهمیت دارد.
- مکان مناسب نصب و اتصال دقیق به شبکه پنوماتیکی، از افت فشار و اختلال در جریان جلوگیری می‌کند.
نگهداری و تعمیرات
- بازدید دوره‌ای تیغه‌ها و محور، روغن‌کاری لولاها و بررسی فشار هوا باعث عملکرد پایدار دمپر می‌شود.
- بررسی سیلندر و دیافراگم عملگر و کنترل شبکه پنوماتیکی برای جلوگیری از نشت یا اختلال ضروری است.
- کالیبراسیون دوره‌ای و ثبت سوابق نگهداری، از بروز خرابی‌های ناگهانی جلوگیری می‌کند.
کاربردها و نمونه‌های عملی
- ساختمان‌های اداری و تجاری: تنظیم جریان هوا در زون‌های مختلف و کاهش مصرف انرژی.
- فضاهای صنعتی: عملکرد پایدار در شرایط محیطی سخت و نگهداری آسان.
- بیمارستان‌ها و مدارس: کنترل دقیق جریان هوا برای حفظ آسایش، بهداشت و شرایط استاندارد محیطی.
- نمونه‌های عملی نشان می‌دهند که این دمپرها با کاهش مصرف انرژی ۲۰–۳۰٪ و عمر مفید طولانی، گزینه‌ای اقتصادی و قابل اعتماد هستند.
مزایا و محدودیت‌ها
مزایا:
- کاهش مصرف انرژی
- نصب و نگهداری ساده
- عملکرد پایدار حتی در شرایط اضطراری
محدودیت‌ها:
- دقت کمتر نسبت به سیستم‌های دیجیتال
- وابستگی به فشار هوای مناسب
- محدودیت در جریان‌های بسیار کم
نتیجه‌گیری
دمپرهای VAV پنوماتیکی با ترکیب سادگی مکانیکی، قابلیت اعتماد و صرفه‌جویی انرژی، یکی از ابزارهای مؤثر و اقتصادی در سیستم‌های تهویه مطبوع هستند. رعایت اصول طراحی، نصب و نگهداری منظم باعث می‌شود عملکرد دمپر بهینه باقی بماند، مشکلات احتمالی کاهش یابد و بهره‌وری سیستم HVAC حداکثر شود. این دمپرها به ویژه در محیط‌های با نیاز به کنترل دقیق جریان هوا، مقاومت در برابر شرایط محیطی سخت و محدودیت‌های بودجه، یک گزینه عملی و قابل اعتماد محسوب می‌شوند.
