دمپر VAV الکتریکی: طراحی، عملکرد، نگهداری و کاربردها

مقدمه

دمپر VAV الکتریکی (Electric Variable Air Volume Damper) یکی از اجزای کلیدی سیستم‌های تهویه مطبوع (HVAC) هستند که وظیفه تنظیم جریان هوای ورودی به فضاها بر اساس نیاز واقعی را دارند. برخلاف دمپرهای پنوماتیکی، این نوع دمپرها از عملگرهای الکتریکی و سنسورهای دیجیتال برای کنترل تیغه‌ها استفاده می‌کنند و بنابراین دقت بالاتر و پاسخ سریع‌تری در تنظیم دبی هوا ارائه می‌دهند.

استفاده از دمپرهای VAV الکتریکی باعث می‌شود که سیستم HVAC بتواند صرفه‌جویی انرژی، کنترل دقیق دما و راحتی بیشتر کاربران را فراهم کند. این دمپرها به ویژه در ساختمان‌های اداری، تجاری، بیمارستان‌ها و فضاهای حساس صنعتی کاربرد گسترده دارند.

هدف این مقاله ارائه بررسی جامع دمپر VAV الکتریکی شامل ساختار، عملکرد، طراحی، نگهداری، کاربردها و مزایا و معایب آن است.

۲) ساختار دمپر VAV الکتریکی

دمپرهای VAV الکتریکی از سه بخش اصلی تشکیل شده‌اند که هر کدام نقش حیاتی در عملکرد دقیق و پایدار سیستم دارند:

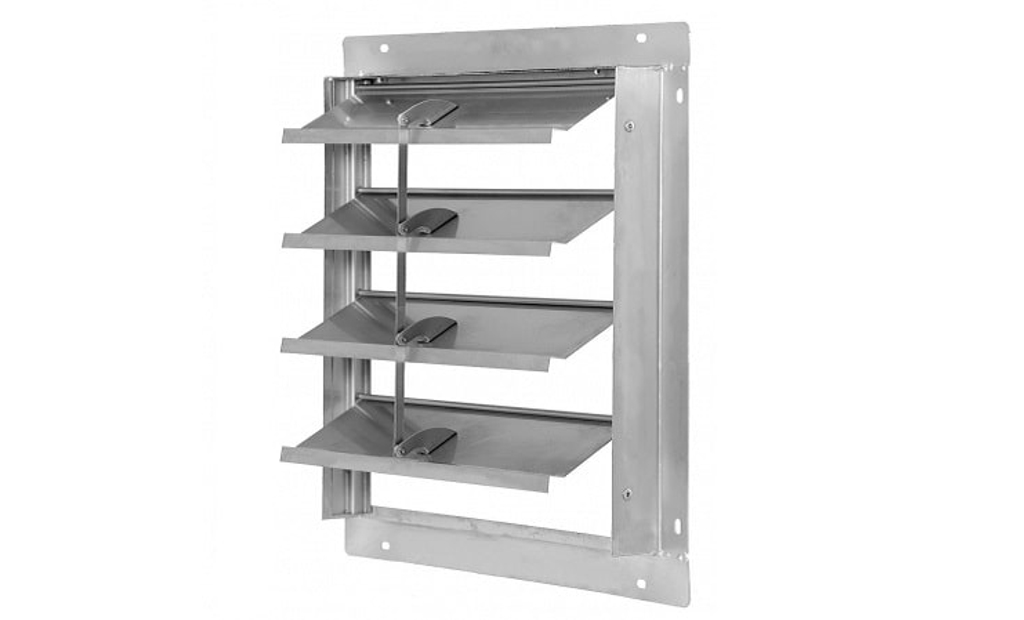

۲.۱ تیغه‌ها و بدنه دمپر

• تیغه‌ها: معمولا از فلز مقاوم یا آلیاژ سبک ساخته می‌شوند و جریان هوا را تنظیم می‌کنند.
• بدنه: به کانال‌های هوای ورودی متصل می‌شود و نقش هدایت جریان هوا و محافظت از تیغه‌ها را دارد.
• تیغه‌ها به صورت محوری یا زاویه‌ای طراحی می‌شوند تا جریان هوا را به بهترین شکل کنترل کنند.

۲.۲ عملگر الکتریکی

• شامل موتورهای AC، DC یا سروو موتورهای دقیق است که تیغه‌ها را حرکت می‌دهند.
• قدرت موتور و نوع آن باید با سایز دمپر و دبی هوای مورد نیاز هماهنگ باشد.
• عملگرهای الکتریکی برخلاف پنوماتیکی، نیازی به شبکه هوای فشرده ندارند و پاسخ سریع و دقیق ارائه می‌کنند.
• در بعضی مدل‌ها، موتور با گیربکس داخلی برای کاهش سرعت و افزایش دقت حرکت تیغه‌ها ترکیب شده است.

۲.۳ سیستم کنترل و سنسورها

• سیستم کنترل شامل کنترلر دیجیتال یا آنالوگ است که داده‌های دما، فشار و جریان هوا را دریافت می‌کند.
• سنسورهای دما و فشار جریان واقعی هوا و دمای محیط را اندازه‌گیری می‌کنند.
• کنترلر بر اساس این داده‌ها، سیگنال الکتریکی به عملگر ارسال می‌کند تا تیغه‌ها را در موقعیت دقیق قرار دهد.
• برخی دمپرها از سیستم بازخورد (Feedback) برای پایش موقعیت تیغه‌ها استفاده می‌کنند که باعث ثبات و دقت بالاتر می‌شود.

۲.۴ مزیت ساختار الکتریکی نسبت به پنوماتیکی

• دقت بالا: موقعیت تیغه‌ها با دقت میلی‌متری تنظیم می‌شود.
• سرعت پاسخ سریع: تغییرات دما و فشار به سرعت اعمال می‌شوند.
• قابلیت اتصال به سیستم‌های هوشمند ساختمان (BMS): امکان کنترل مرکزی و خودکار.
• نیاز کمتر به نگهداری مکانیکی: به دلیل حذف شبکه هوای فشرده و اجزای پنوماتیکی.

۳) عملکرد دمپر VAV الکتریکی

دمپرهای VAV الکتریکی به منظور تنظیم دقیق جریان هوای ورودی به فضاها بر اساس نیاز واقعی طراحی شده‌اند. عملکرد آن‌ها به سه بخش اصلی تقسیم می‌شود:

۳.۱ نحوه تنظیم جریان هوا

• تیغه‌های دمپر توسط عملگر الکتریکی حرکت داده می‌شوند و میزان باز یا بسته بودن آن‌ها، جریان هوا را تعیین می‌کند.
• جریان هوا می‌تواند به صورت پیچیده و پیوسته تغییر کند، نه فقط حالت کاملا باز یا کاملا بسته، که این باعث کنترل دقیق‌تر دما و راحتی کاربران می‌شود.
• در مدل‌های پیشرفته، دمپرها می‌توانند میزان جریان هوا را بر اساس برنامه زمان‌بندی یا نیاز لحظه‌ای فضا تغییر دهند.

۳.۲ پاسخ به تغییرات دما و فشار

• دمپر با دریافت سیگنال از سنسورهای دما و فشار، مقدار باز شدن تیغه‌ها را تنظیم می‌کند.
• در زمان افزایش دمای محیط، دمپر جریان هوای سرد بیشتری وارد فضا می‌کند.
• در زمان کاهش دما یا کاهش نیاز به تهویه، دمپر جریان هوا را کاهش می‌دهد تا مصرف انرژی بهینه شود.
• این پاسخ سریع و دقیق باعث کاهش نوسانات دما و فشار در فضاهای مختلف می‌شود.

۳.۳ دقت و سرعت کنترل

• استفاده از عملگرهای الکتریکی و سنسورهای دیجیتال، دقت تنظیم را به چند درصد خطای کوچک محدود می‌کند.
• سرعت پاسخ دمپر معمولاً بسیار بیشتر از دمپرهای پنوماتیکی است، به طوری که تغییرات جریان هوا در چند ثانیه اعمال می‌شود.
• سیستم‌های با بازخورد موقعیت تیغه، خطاهای احتمالی در باز یا بسته شدن تیغه‌ها را شناسایی و اصلاح می‌کنند.

۳.۴ مزیت عملکردی

• کنترل دقیق جریان هوا و کاهش نوسانات دما
• صرفه‌جویی انرژی قابل توجه نسبت به دمپرهای ثابت یا پنوماتیکی
• قابلیت اتصال به سیستم‌های هوشمند ساختمان برای کنترل مرکزی و خودکار
• پاسخ سریع و مطمئن در شرایط اضطراری یا تغییر بار حرارتی

۴) طراحی و انتخاب دمپر VAV الکتریکی

طراحی و انتخاب دمپر VAV الکتریکی، مرحله‌ای حیاتی در تضمین عملکرد بهینه سیستم HVAC است. هر اشتباه در این مرحله می‌تواند باعث کاهش کارایی، افزایش مصرف انرژی و مشکلات نگهداری شود.

۴.۱ تحلیل بار حرارتی و سرمایشی

• قبل از انتخاب دمپر، باید بار حرارتی و سرمایشی هر فضا به دقت محاسبه شود.
• جریان هوای مورد نیاز هر فضا بر اساس بار حرارتی تعیین می‌شود تا دمپر بتواند دما و رطوبت مطلوب را حفظ کند.
• این تحلیل شامل بررسی تعداد افراد، تجهیزات، نورپردازی و شرایط محیطی است.

۴.۲ انتخاب ظرفیت دمپر و عملگر

• ظرفیت دمپر باید با دبی هوای مورد نیاز و سایز کانال هماهنگ باشد.
• عملگر الکتریکی باید توان کافی برای حرکت تیغه‌ها حتی در شرایط فشار بالا داشته باشد.
• انتخاب صحیح موتور و دمپر باعث افزایش عمر مفید و کاهش مصرف انرژی می‌شود.

۴.۳ نکات نصب

• دمپر باید در محل مناسب کانال هوا نصب شود تا جریان هوا بدون اختلال عبور کند.
• اتصال عملگر به کنترلر و سنسورها باید با دقت انجام شود تا سیگنال‌ها بدون نویز و تأخیر منتقل شوند.
• بررسی فاصله دمپر از سایر تجهیزات HVAC و نصب لوله‌های کنترل و سیم‌کشی مناسب ضروری است.

۴.۴ کالیبراسیون و تنظیم اولیه

• پس از نصب، دمپر باید کالیبره شود تا موقعیت تیغه‌ها با مقدار جریان هوا هماهنگ شود.
• سیستم کنترل باید بررسی شود تا بازخورد موقعیت تیغه‌ها دقیق و بدون خطا باشد.
• ثبت مشخصات نصب و کالیبراسیون اولیه، پایه‌ای برای نگهداری و عیب‌یابی بعدی است.

۴.۵ نکات کلیدی در طراحی حرفه‌ای

• هماهنگی با سیستم کنترل مرکزی ساختمان (BMS) برای مدیریت انرژی و راحتی کاربران
• توجه به فشار استاتیکی کانال‌ها تا دمپر توانایی باز و بسته شدن مناسب داشته باشد
• استفاده از دمپرهای با عملکرد نرم و کم‌صدا برای محیط‌های اداری و بیمارستانی

۵) نگهداری و تعمیرات دمپر VAV الکتریکی

نگهداری مناسب دمپرهای VAV الکتریکی، طول عمر تجهیزات، دقت عملکرد و صرفه‌جویی انرژی سیستم HVAC را تضمین می‌کند. این بخش شامل بازدید دوره‌ای، تعمیرات، تمیزکاری و بررسی سیستم کنترل است.

۵.۱ بازدید عملگر و موتور

• موتور یا سروو موتور دمپر باید دوره‌ای بررسی شود تا از سلامت الکتریکی و مکانیکی آن اطمینان حاصل شود.
• بررسی مواردی مانند لرزش، صداهای غیرمعمول، حرارت بیش از حد موتور، نشان‌دهنده نیاز به سرویس یا تعویض است.
• سیم‌کشی و اتصالات الکتریکی باید سالم و محکم باشند و هیچ اتصال شل یا پوسیده‌ای وجود نداشته باشد.

۵.۲ بازدید تیغه‌ها و محور

• تیغه‌ها باید پاک، بدون گرد و غبار یا چسبندگی باشند تا حرکت روان و دقیق داشته باشند.
• محور تیغه‌ها و بلبرینگ‌ها باید روغن‌کاری و روانکاری مناسب شوند تا سایش و فرسودگی کاهش یابد.
• هرگونه خوردگی یا آسیب فیزیکی تیغه‌ها باید فوراً تعمیر یا جایگزین شود.

۵.۳ سیستم کنترل و سنسورها

• سنسورهای دما و فشار باید دوره‌ای کالیبره شوند تا داده‌های دقیق به کنترلر ارسال شود.
• کنترلر باید بررسی شود تا سیگنال‌ها درست پردازش و بازخوردها به موقع اعمال شوند.
• نرم‌افزار و برنامه‌های کنترل باید به‌روز و هماهنگ با تجهیزات جدید باشند.

۵.۴ تمیزکاری و پیشگیری

• تمیز کردن تیغه‌ها و بدنه دمپر از گرد و غبار و آلودگی، باعث جلوگیری از کاهش عملکرد و افزایش صدا می‌شود.
• ایجاد برنامه بازدید دوره‌ای منظم، شامل بررسی فیزیکی و الکتریکی، عمر مفید دمپر را افزایش می‌دهد.

۵.۵ نکات کلیدی نگهداری

• نگهداری منظم باعث صرفه‌جویی انرژی، کاهش خرابی و افزایش دقت کنترل می‌شود.
• مستندسازی تمامی اقدامات نگهداری و تعمیرات، پایه‌ای برای عیب‌یابی سریع در مواقع اضطراری است.
• استفاده از قطعات یدکی استاندارد و تایید شده توسط سازنده، طول عمر و عملکرد دمپر را تضمین می‌کند.

۶) کاربردها و نمونه‌های عملی دمپر VAV الکتریکی

دمپرهای VAV الکتریکی به دلیل دقت بالا، پاسخ سریع و قابلیت اتصال به سیستم‌های هوشمند، در بسیاری از محیط‌ها کاربرد گسترده دارند. این بخش کاربردهای عملی و نمونه‌های رایج آن‌ها را بررسی می‌کند.

۶.۱ ساختمان‌های اداری و تجاری

• دمپرهای VAV الکتریکی در ساختمان‌های اداری باعث کنترل دقیق دما در فضاهای مختلف می‌شوند.
• در سالن‌های بزرگ یا اتاق‌های کنفرانس، جریان هوای هر فضا می‌تواند به صورت مستقل تنظیم شود.
• این تنظیم مستقل باعث صرفه‌جویی انرژی قابل توجه و افزایش راحتی کاربران می‌شود.

۶.۲ بیمارستان‌ها و فضاهای حساس

• در بیمارستان‌ها و آزمایشگاه‌ها، نیاز به کنترل دقیق دما، رطوبت و فشار هوا بسیار حیاتی است.
• دمپرهای VAV الکتریکی امکان ایجاد فشار مثبت یا منفی کنترل شده در اتاق‌ها را فراهم می‌کنند تا از انتشار آلودگی جلوگیری شود.
• استفاده از سیستم‌های با بازخورد دقیق، ثبات شرایط محیطی و ایمنی بیماران و کارکنان را تضمین می‌کند.

۶.۳ هتل‌ها و ساختمان‌های مسکونی لوکس

• در هتل‌ها و ساختمان‌های لوکس، دمپر VAV الکتریکی امکان کنترل هوای هر اتاق به صورت مستقل را فراهم می‌کند.
• این ویژگی باعث راحتی مهمانان و مصرف بهینه انرژی می‌شود.
• سیستم کنترل مرکزی می‌تواند زمان‌بندی‌های پیشرفته و سناریوهای مختلف تهویه را اعمال کند.

۶.۴ فضاهای صنعتی و کارخانه‌ها

• در محیط‌های صنعتی، دمپرهای VAV الکتریکی برای کنترل جریان هوای تهویه صنعتی، هودها و مناطق تولید حساس استفاده می‌شوند.
• تنظیم دقیق جریان هوا باعث حفظ کیفیت هوا، کاهش مصرف انرژی و ایمنی کارکنان می‌شود.

۶.۵ مزایای کاربرد عملی

• کنترل دقیق دما و رطوبت در فضاهای مختلف
• صرفه‌جویی انرژی و کاهش هزینه‌های عملیاتی
• امکان اتصال به سیستم‌های مدیریت هوشمند ساختمان (BMS)
• افزایش راحتی و رضایت کاربران یا کارکنان

۱: مقایسه دمپر VAV الکتریکی و پنوماتیکی

۲: اجزای اصلی دمپر VAV الکتریکی و عملکرد آن‌ها

۳: کاربردهای دمپر VAV الکتریکی در فضاهای مختلف

جدول ۴: نکات کلیدی نگهداری دمپر VAV الکتریکی

۵: جمع‌بندی کامل دمپر VAV الکتریکی

جمع‌بندی مقاله: دمپر VAV الکتریکی

دمپرهای VAV الکتریکی یکی از مهم‌ترین تجهیزات سیستم‌های تهویه مطبوع مدرن هستند که با کنترل دقیق جریان هوا و دما در فضاهای مختلف، نقش کلیدی در بهینه‌سازی عملکرد سیستم HVAC و صرفه‌جویی انرژی دارند. برخلاف دمپرهای پنوماتیکی، دمپرهای الکتریکی از عملگرهای موتوری برای تنظیم تیغه‌ها استفاده می‌کنند که باعث سرعت پاسخ بالاتر، دقت بیشتر و قابلیت اتصال به سیستم‌های مدیریت هوشمند ساختمان (BMS) می‌شود.

مزایای اصلی این دمپرها شامل کنترل دقیق جریان هوا، کاهش نوسانات دما، عمر طولانی، کاهش نیاز به نگهداری و امکان برنامه‌ریزی هوشمند تهویه است. با این حال، هزینه اولیه بالاتر، نیاز به برق دائمی و حساسیت به نوسانات برق از جمله محدودیت‌های آن محسوب می‌شوند.

دمپرهای VAV الکتریکی در ساختمان‌های اداری، بیمارستان‌ها، هتل‌ها و محیط‌های صنعتی کاربرد گسترده دارند و در هر محیط با توجه به نیاز، امکان تنظیم دقیق جریان هوا برای راحتی کاربران و حفظ شرایط ایمن فراهم می‌شود.

نگهداری صحیح و دوره‌ای شامل بررسی عملگر و موتور، تمیزکاری تیغه‌ها، روغن‌کاری محور، کالیبراسیون سنسورها و کنترلر و ثبت دقیق بازدیدها، باعث افزایش عمر مفید تجهیزات و حفظ عملکرد بهینه می‌شود.

در نهایت، دمپر VAV الکتریکی با ترکیب دقت، پاسخ سریع و قابلیت اتصال به سیستم‌های هوشمند، یک راهکار مدرن و کارآمد برای مدیریت انرژی و بهبود کیفیت هوای محیطی محسوب می‌شود و سرمایه‌گذاری بر روی آن در طولانی‌مدت باعث صرفه‌جویی انرژی و افزایش راحتی کاربران می‌گردد.
