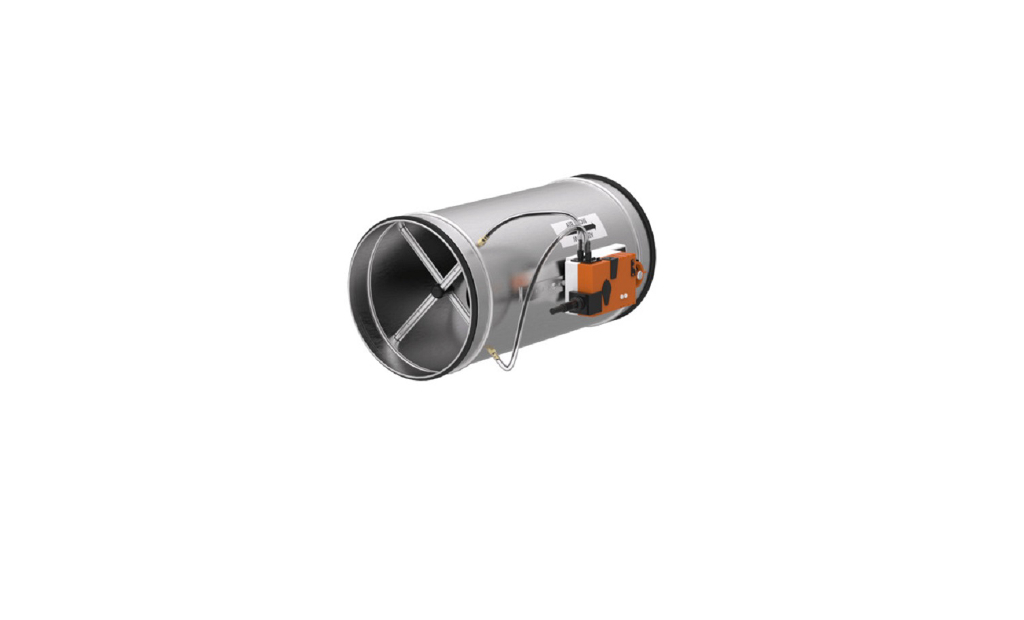

۱) مقدمه: دمپر VAV با فن (Fan-Assisted VAV Damper)
دمپر VAV با فن داخلی، نسخه پیشرفته‌ای از سیستم‌های تهویه مطبوع سنتی هستند که کنترل جریان هوا و فشار در کانال‌ها را با دقت بیشتری فراهم می‌کنند. این دمپرها، برخلاف دمپرهای استاندارد VAV که صرفاً جریان هوا را از طریق تیغه‌ها تنظیم می‌کنند، از فن داخلی کمکی بهره می‌برند تا جریان هوا حتی در فشار کم و کانال‌های طولانی یا دارای مقاومت زیاد به حد مطلوب برسد.
۱-۱) تعریف دمپر VAV با فن
دمپر VAV با فن، ترکیبی است از:
- تیغه متحرک دمپر برای تنظیم جریان هوا
- فن کمکی داخلی برای افزایش فشار و سرعت جریان در کانال
- سنسورهای دما، فشار و گاهی کیفیت هوا
- کنترلر دیجیتال یا پنوماتیک که باز و بسته شدن تیغه و سرعت فن را بر اساس نیاز محیطی تنظیم می‌کند
این دمپرها بیشتر در کانال‌های طولانی، ساختمان‌های چند طبقه، فضاهای با مقاومت بالای کانال و محیط‌های حساس استفاده می‌شوند تا جریان هوای یکنواخت و راحتی حرارتی کاربران تضمین شود.
۱-۲) اهمیت دمپر با فن در تهویه مطبوع
دمپر VAV با فن چند مزیت کلیدی دارد:
- توزیع یکنواخت هوا: فن داخلی باعث می‌شود هوای خروجی حتی در کانال‌های دور یا دارای مقاومت زیاد به فضا برسد.
- کنترل دقیق دما و فشار: سیستم قادر است به تغییرات دما و نیازهای لحظه‌ای فضا به سرعت پاسخ دهد.
- کاهش صدا: با کنترل فن و جریان، صدای هوا کاهش یافته و راحتی صوتی محیط حفظ می‌شود.
- بهینه‌سازی انرژی: اگرچه فن داخلی مصرف انرژی دارد، ولی با تنظیم هوشمند جریان، انرژی مصرفی کلی HVAC کاهش می‌یابد.
۱-۳) تفاوت دمپر VAV با فن و دمپر VAV استاندارد
| ویژگی | دمپر VAV استاندارد | دمپر VAV با فن |
|---|---|---|
| کنترل جریان هوا | تیغه متحرک | تیغه + فن داخلی |
| مناسب برای کانال‌های طولانی | محدود | بسیار مناسب |
| پاسخ به تغییرات فشار | کند | سریع |
| توزیع دما | کمتر یکنواخت | یکنواخت و قابل تنظیم |
| مصرف انرژی | کمتر | بیشتر ولی با بهینه‌سازی امکان صرفه‌جویی |
۲) ساختار و عملکرد دمپر VAV با فن (Fan-Assisted VAV Damper)
دمپر VAV با فن، یک سیستم ترکیبی است که کنترل جریان هوا و فشار را با دقت بالا و پاسخ سریع انجام می‌دهد. این بخش به تشریح اجزا، نحوه عملکرد و تفاوت با دمپرهای استاندارد می‌پردازد.

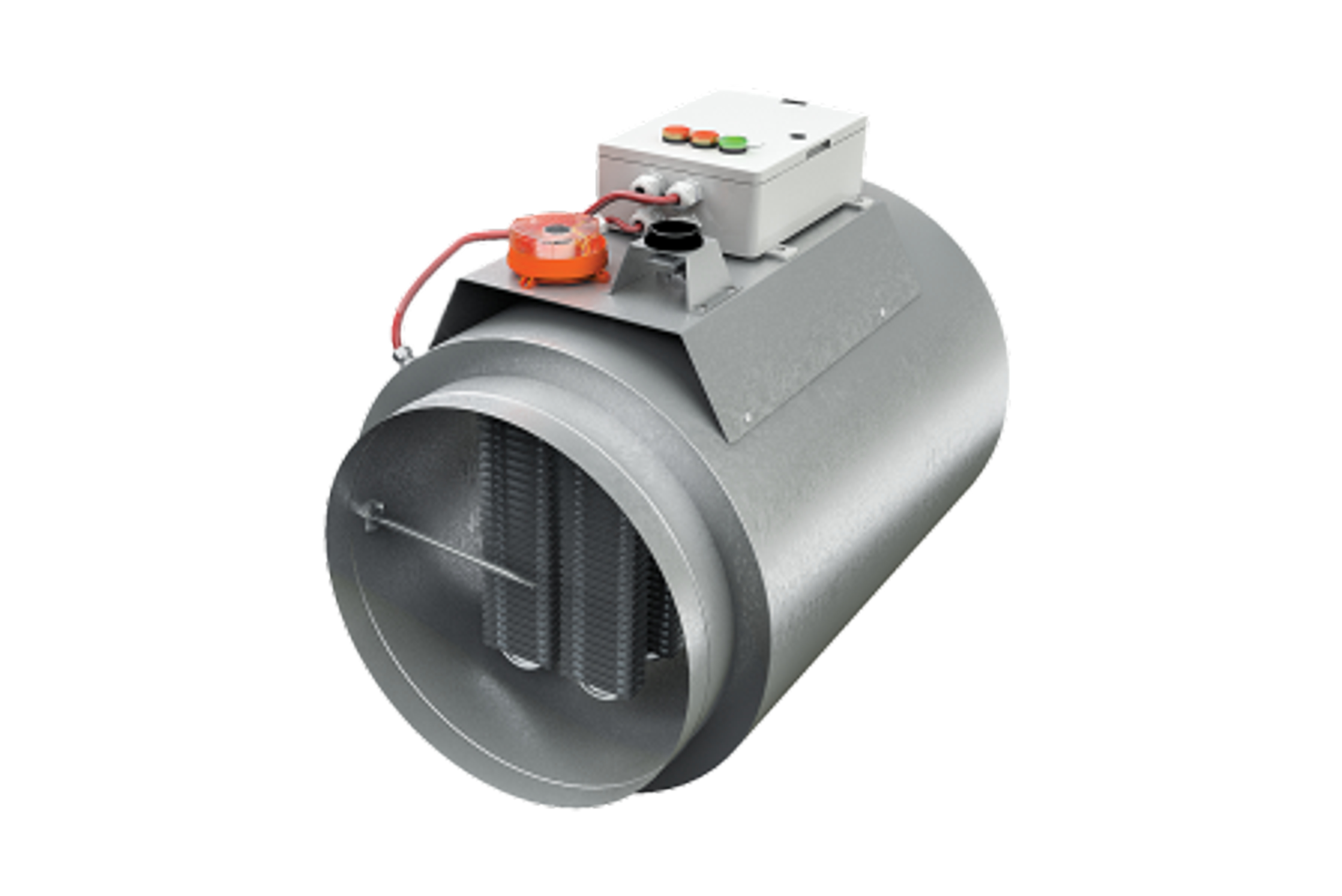

۲-۱) اجزای اصلی دمپر VAV با فن
- تیغه متحرک (Damper Blade)
- برای تنظیم جریان هوا بر اساس نیاز محیط استفاده می‌شود.
- زاویه تیغه‌ها می‌تواند توسط عملگر دیجیتال یا پنوماتیک کنترل شود.
- جنس معمول: فولاد گالوانیزه یا آلومینیوم مقاوم به خوردگی.
- تیغه‌ها معمولاً دارای آب‌بندی هستند تا نشتی هوا کاهش یافته و راندمان بهینه شود.
- فن داخلی (Assisted Fan)
- وظیفه افزایش فشار هوا در کانال‌های طولانی یا دارای مقاومت زیاد را دارد.
- انواع فن‌ها:
- فن محوری (Axial Fan): برای جریان‌های بالا و فشار متوسط
- فن سانتریفیوژ (Centrifugal Fan): برای فشار بیشتر و کنترل بهتر جریان
- کنترل سرعت فن: معمولاً از طریق VFD (Variable Frequency Drive) انجام می‌شود تا مصرف انرژی بهینه باشد.
- سنسورها (Sensors)
- سنسور دما: برای کنترل دمای محیط
- سنسور فشار: برای تنظیم فشار و سرعت فن
- سنسور کیفیت هوا (اختیاری): برای کنترل CO₂ یا رطوبت
- کنترلر (Controller)
- مغز سیستم که داده‌های سنسورها را دریافت کرده و زاویه تیغه و سرعت فن را تنظیم می‌کند.
- می‌تواند دیجیتال، آنالوگ یا متصل به BMS باشد.
- قابلیت برنامه‌ریزی برای سناریوهای مختلف تهویه و زمان‌بندی.
۲-۲) نحوه عملکرد دمپر VAV با فن
- تشخیص نیاز هوا: سنسورها دما، فشار و کیفیت هوا را اندازه‌گیری می‌کنند.
- تصمیم‌گیری کنترلر: کنترلر بر اساس داده‌های سنسورها زاویه تیغه و سرعت فن را محاسبه می‌کند.
- تنظیم جریان:
- تیغه‌ها جریان هوا را به مقدار دلخواه محدود یا افزایش می‌دهند.
- فن داخلی فشار هوا را افزایش می‌دهد تا هوای مورد نیاز به سرعت و فشار مناسب به فضا برسد.
- بازخورد و اصلاح: سیستم به صورت مداوم داده‌های سنسورها را پایش می‌کند و تغییرات لحظه‌ای را اعمال می‌کند.
۲-۳) تفاوت عملکرد دمپر با فن و دمپر استاندارد
| ویژگی | دمپر VAV استاندارد | دمپر VAV با فن |
|---|---|---|
| کنترل جریان هوا | فقط تیغه | تیغه + فن داخلی |
| پاسخ به تغییرات فشار | محدود | سریع و قابل تنظیم |
| توزیع یکنواخت دما | کمتر | بسیار یکنواخت |
| مقاومت کانال | حساس به طول کانال | مناسب برای کانال طولانی و پیچیده |
| توانایی جبران افت فشار | ندارد | فن داخلی جریان را جبران می‌کند |
۳) مزایا و معایب دمپر VAV با فن (Fan-Assisted VAV Damper)
دمپرهای VAV با فن به دلیل ترکیب تیغه متحرک و فن داخلی، قابلیت‌ها و محدودیت‌هایی دارند که باید به دقت بررسی شوند. در این بخش، مزایا و معایب از جنبه‌های عملکردی، انرژی، نگهداری و اقتصادی ارائه می‌شود.
۳-۱) مزایای دمپر VAV با فن
- توزیع یکنواخت هوا
- فن داخلی جریان هوا را حتی در کانال‌های طولانی یا پیچیده جبران می‌کند.
- کاهش نقاط سرد و گرم در محیط و افزایش راحتی کاربران.
- کنترل دقیق دما و فشار
- امکان تنظیم دقیق دما و جریان هوا به دلیل ترکیب تیغه متحرک و فن.
- پاسخ سریع به تغییرات بار حرارتی یا تغییرات تعداد افراد در فضا.
- بهبود عملکرد سیستم HVAC
- کاهش فشار برگشتی در کانال و کاهش بار بر روی هواساز.
- امکان بهینه‌سازی انرژی با تنظیم هوشمند فن.
- انعطاف‌پذیری در طراحی سیستم
- قابل استفاده در ساختمان‌های چند طبقه، فضاهای با مقاومت کانال بالا و محیط‌های صنعتی.
- قابلیت اتصال به سیستم مدیریت ساختمان (BMS) برای مانیتورینگ و کنترل از راه دور.
- کاهش صدا و ارتعاشات
- فن کمکی با طراحی مناسب می‌تواند جریان آرام‌تری ایجاد کند و صدای سیستم را کاهش دهد.
۳-۲) معایب دمپر VAV با فن
- هزینه اولیه بالاتر
- دمپر با فن گران‌تر از دمپر استاندارد است به دلیل وجود فن، کنترلر و سنسورهای اضافی.
- مصرف انرژی بیشتر
- فن داخلی انرژی مصرف می‌کند، هرچند با کنترل دقیق و VFD می‌توان این مصرف را بهینه کرد.
- پیچیدگی نصب و نگهداری
- نیاز به کالیبراسیون دقیق تیغه‌ها و فن.
- نگهداری فن، سنسورها و کنترلر پیچیده‌تر از دمپر استاندارد است.
- وابستگی به برق و سیستم کنترل
- در صورت قطعی برق یا خرابی کنترلر، دمپر نمی‌تواند جریان مناسب هوا را تامین کند.
۳-۳) جدول مقایسه مزایا و معایب
| دسته‌بندی | مزایا | معایب |
|---|---|---|
| عملکردی | توزیع یکنواخت هوا، پاسخ سریع به تغییرات فشار و دما | وابستگی به فن و کنترلر برای عملکرد صحیح |
| انرژی | بهینه‌سازی مصرف انرژی در بارهای متغیر | مصرف انرژی بیشتر نسبت به دمپر استاندارد |
| اقتصادی | کاهش هزینه‌های سیستم HVAC با عملکرد بهینه | هزینه اولیه بالا |
| نگهداری و نصب | امکان اتصال به BMS و مانیتورینگ | پیچیدگی نصب، نگهداری و کالیبراسیون فن و تیغه |
| راحتی کاربران | کاهش نقاط سرد و گرم، کاهش صدا | – |
۴) کاربردها و محیط‌های مناسب دمپر VAV با فن (Fan-Assisted VAV Damper Applications)
دمپرهای VAV با فن به دلیل توانایی جبران افت فشار و کنترل دقیق جریان هوا، در بسیاری از محیط‌ها و ساختمان‌ها کاربرد دارند. این بخش کاربردها را از جنبه‌های اداری، صنعتی، بیمارستانی و مسکونی بررسی می‌کند.
۴-۱) ساختمان‌های اداری و تجاری
- ویژگی محیط: چند طبقه، کانال‌های طولانی، تغییرات متناوب در تعداد کاربران
- مزیت دمپر با فن:
- حفظ جریان هوا حتی در طبقات دور
- کنترل دقیق دما در اتاق‌ها و فضاهای باز
- کاهش مصرف انرژی با تنظیم هوشمند جریان هوا
۴-۲) بیمارستان‌ها و محیط‌های حساس
- ویژگی محیط: نیاز به تهویه مطبوع دقیق، کنترل فشار مثبت و منفی، حفظ کیفیت هوا
- مزیت دمپر با فن:
- تامین جریان ثابت در فضاهای حساس مانند اتاق عمل یا بخش ایزوله
- کاهش ریسک انتشار آلودگی با کنترل دقیق جریان هوا
- قابلیت اتصال به سیستم BMS برای مانیتورینگ مداوم
۴-۳) محیط‌های صنعتی
- ویژگی محیط: کانال‌های طولانی، فشار بالای هوا، نیاز به تهویه هدفمند
- مزیت دمپر با فن:
- جبران افت فشار در کانال‌های پیچیده
- کنترل جریان هوا در بخش‌های صنعتی حساس
- افزایش ایمنی و بهره‌وری انرژی سیستم HVAC
۴-۴) هتل‌ها و ساختمان‌های مسکونی لوکس
- ویژگی محیط: نیاز به راحتی حرارتی و توزیع یکنواخت هوا، کانال‌های بلند یا متعدد
- مزیت دمپر با فن:
- کنترل دقیق دما و راحتی صوتی
- تامین جریان مطلوب هوا در تمام اتاق‌ها
- کاهش مصرف انرژی با تنظیم خودکار فن و تیغه‌ها
۴-۵) جدول کاربردها و مزایای دمپر VAV با فن
| محیط | ویژگی‌های محیط | مزایای دمپر با فن |
|---|---|---|
| اداری و تجاری | چند طبقه، تغییرات تعداد افراد | توزیع یکنواخت هوا، کنترل دما، صرفه‌جویی انرژی |
| بیمارستانی | اتاق عمل، بخش ایزوله | جریان ثابت، کنترل کیفیت هوا، کاهش ریسک آلودگی |
| صنعتی | کانال طولانی، فشار بالا | جبران افت فشار، کنترل هدفمند جریان هوا |
| هتل و ساختمان مسکونی | اتاق‌های متعدد، راحتی حرارتی | توزیع یکنواخت، راحتی صوتی، مصرف انرژی بهینه |
۵) نگهداری و تعمیرات دمپر VAV با فن (Maintenance and Servicing of Fan-Assisted VAV Dampers)
دمپرهای VAV با فن به دلیل وجود تیغه‌های متحرک، فن داخلی و سنسورهای متعدد نیاز به نگهداری دقیق دارند تا عملکرد بهینه و طول عمر سیستم حفظ شود.
۵-۱) بازرسی دوره‌ای
- بازرسی تیغه‌ها و مکانیزم حرکتی
- اطمینان از حرکت آزاد تیغه‌ها بدون گیر کردن یا صدا
- بررسی آب‌بندی و واشرها برای جلوگیری از نشتی هوا
- بررسی لرزش یا شل بودن اتصالات مکانیکی
- بازرسی فن داخلی
- تمیز کردن پره‌ها از گرد و غبار و آلودگی
- بررسی بلبرینگ‌ها و محور فن برای کاهش سایش
- کنترل صدای فن و ارتعاشات غیرطبیعی
- بازرسی سنسورها
- اطمینان از عملکرد صحیح سنسور دما، فشار و کیفیت هوا
- کالیبراسیون دوره‌ای برای حفظ دقت اندازه‌گیری
- بازرسی کنترلر و سیم‌کشی
- بررسی اتصالات الکتریکی و کابل‌ها
- بررسی نرم‌افزار کنترلر و تنظیمات BMS
۵-۲) تعمیرات معمول
- تعویض فن یا بلبرینگ‌ها در صورت کاهش کارایی یا صدای زیاد
- تعمیر یا تعویض تیغه‌ها و آب‌بندی‌ها در صورت نشتی یا گیر کردن تیغه‌ها
- کالیبراسیون مجدد سنسورها برای دقت کنترل جریان و دما
- آپدیت نرم‌افزار کنترلر دیجیتال برای بهبود عملکرد و تطابق با سیستم BMS
۵-۳) برنامه نگهداری پیشنهادی
| بخش | نوع نگهداری | دوره نگهداری پیشنهادی |
|---|---|---|
| تیغه و مکانیزم | بازرسی و روانکاری | هر ۶ ماه |
| فن داخلی | تمیزکاری و بررسی بلبرینگ | هر ۶ ماه |
| سنسورها | بازرسی و کالیبراسیون | هر ۱۲ ماه |
| کنترلر و سیم‌کشی | بازرسی و آپدیت نرم‌افزار | هر ۱۲ ماه |
| کل سیستم | تست عملکرد و جریان هوا | هر ۱۲ ماه |
۵-۴) نکات مهم نگهداری
- استفاده از قطعات اصلی و با کیفیت برای افزایش طول عمر فن و تیغه‌ها
- نگهداری دوره‌ای باعث کاهش مصرف انرژی و افزایش دقت کنترل جریان و دما می‌شود
- ثبت تاریخچه نگهداری در سیستم BMS یا دفترچه نگهداری به تشخیص مشکلات آینده کمک می‌کند
جدول جامع دمپر VAV با فن
| دسته‌بندی | ویژگی‌ها / مزایا | معایب / محدودیت‌ها | کاربردها / محیط‌ها | نگهداری و تعمیرات |
|---|---|---|---|---|
| عملکردی | توزیع یکنواخت هوا، پاسخ سریع به تغییرات فشار و دما | وابستگی به فن و کنترلر برای عملکرد صحیح | اداری، تجاری، بیمارستان، صنعتی، هتل | بازرسی تیغه‌ها و فن هر ۶ ماه، سنسورها هر ۱۲ ماه |
| انرژی | بهینه‌سازی مصرف انرژی با کنترل دقیق فن | مصرف انرژی بیشتر نسبت به دمپر استاندارد | همه محیط‌ها | کالیبراسیون سنسورها، بررسی BMS هر ۱۲ ماه |
| اقتصادی | کاهش هزینه‌های سیستم HVAC با عملکرد بهینه | هزینه اولیه بالاتر | ساختمان‌های چند طبقه و کانال طولانی | استفاده از قطعات اصلی و باکیفیت |
| راحتی کاربران | کاهش نقاط سرد و گرم، کاهش صدا | – | اداری، هتل، بیمارستان | ثبت تاریخچه نگهداری و تست عملکرد |
| نگهداری و نصب | اتصال به BMS و مانیتورینگ، انعطاف‌پذیری بالا | پیچیدگی نصب و تعمیر نسبت به دمپر معمولی | همه محیط‌ها | روانکاری تیغه‌ها، تمیزکاری فن، بررسی سیم‌کشی |
۶) جمع‌بندی و نتیجه‌گیری
دمپرهای VAV با فن (Fan-Assisted VAV Dampers) یکی از پیشرفته‌ترین تجهیزات سیستم‌های تهویه مطبوع هستند که با ترکیب تیغه متحرک و فن داخلی، قابلیت کنترل دقیق جریان هوا، فشار و دما را در فضاهای مختلف فراهم می‌کنند. این دمپرها ضمن افزایش راحتی حرارتی و کاهش نقاط سرد و گرم، به بهینه‌سازی مصرف انرژی و افزایش کارایی سیستم HVAC کمک می‌کنند.
نکات کلیدی مقاله:
- عملکرد و طراحی:
دمپرهای VAV با فن قادر به جبران افت فشار در کانال‌های طولانی و پیچیده هستند و پاسخ سریع به تغییرات بار حرارتی یا تعداد کاربران دارند. طراحی فن داخلی و تیغه متحرک، توزیع یکنواخت هوا را تضمین می‌کند و از نوسانات دما جلوگیری می‌نماید. - مزایا:
- توزیع یکنواخت هوا و کنترل دقیق دما
- افزایش انعطاف‌پذیری سیستم و امکان اتصال به BMS
- کاهش نقاط سرد و گرم و صدا
- بهینه‌سازی انرژی با تنظیم خودکار فن
- معایب:
- هزینه اولیه بالاتر نسبت به دمپرهای ساده
- مصرف انرژی اضافی فن (با امکان بهینه‌سازی)
- پیچیدگی نصب و نگهداری
- وابستگی به برق و کنترلر برای عملکرد صحیح
- کاربردها:
این دمپرها در ساختمان‌های اداری، بیمارستان‌ها، محیط‌های صنعتی و هتل‌ها کاربرد دارند و به ویژه در فضاهایی که نیاز به توزیع دقیق هوا و کنترل فشار دارند، بسیار مناسب هستند. - نگهداری و تعمیرات:
نگهداری دوره‌ای شامل بازرسی تیغه‌ها، فن، سنسورها و کنترلر است. کالیبراسیون، روانکاری و تمیزکاری اجزای مکانیکی و ثبت تاریخچه نگهداری، طول عمر و کارایی سیستم را به شدت افزایش می‌دهد.
جمع‌بندی نهایی:
دمپرهای VAV با فن، با وجود هزینه و پیچیدگی بیشتر، یک راهکار هوشمند و کارآمد برای ساختمان‌های با نیاز تهویه پیچیده هستند. مزایای آنها در کنترل دقیق دما، راحتی کاربران و بهینه‌سازی انرژی، باعث می‌شود که سرمایه‌گذاری اولیه بالاتر، به سرعت جبران شود. با نگهداری مناسب و اتصال به سیستم مدیریت ساختمان، این دمپرها می‌توانند عملکرد پایدار و طولانی‌مدت سیستم HVAC را تضمین کنند.
