مقدمه
در پروژه‌های ساختمانی و صنعتی، بهینه‌سازی مصرف انرژی و حفاظت تجهیزات حرارتی و برودتی از اهمیت بالایی برخوردار است. لوله‌ها، کانال‌ها و تجهیزات سرمایشی و گرمایشی به دلیل اختلاف دما و تماس با محیط، نقاط اصلی اتلاف انرژی، تشکیل تعریق و آسیب‌های محیطی هستند.عایق الاستومری با روکش پلیمری، یک راهکار پیشرفته برای جلوگیری از اتلاف انرژی و محافظت تجهیزات است. این عایق ترکیبی از لاستیک سنتزی (NBR یا EPDM) با ساختار سلول بسته و روکش پلیمری مقاوم است که علاوه بر عملکرد حرارتی عالی، محافظت مکانیکی و محیطی را نیز فراهم می‌کند.
اهمیت عایق الاستومری با روکش پلیمری
- کاهش اتلاف انرژی و بهینه‌سازی سیستم‌ها
- ضریب انتقال حرارت پایین باعث صرفه‌جویی انرژی در لوله‌ها و کانال‌ها می‌شود.
- این ویژگی در سیستم‌های چیلر، موتورخانه‌ها و سردخانه‌ها بسیار مهم است.
- جلوگیری از تعریق و رطوبت سطحی
- ساختار سلول بسته از نفوذ بخار آب جلوگیری می‌کند.
- قطرات آب روی سطح تجهیزات شکل نمی‌گیرند و از خوردگی و آسیب به سازه جلوگیری می‌شود.
- محافظت مکانیکی و محیطی با روکش پلیمری
- مقاومت در برابر ضربه و سایش
- حفاظت در برابر تابش مستقیم خورشید (UV)
- دوام بالاتر در محیط‌های باز و صنعتی
- ویژگی‌های زیست‌محیطی و بهداشتی
- فاقد فیبرهای مضر و قابل بازیافت
- مقاوم در برابر رشد قارچ و کپک
- مناسب محیط‌های حساس مانند بیمارستان‌ها و صنایع غذایی
هدف مقاله
این مقاله قصد دارد بررسی جامع عایق الاستومری با روکش پلیمری را ارائه دهد: از ساختار و انواع آن گرفته تا مزایا، معایب، کاربردها و روش‌های نصب. همچنین با ارائه جدول مقایسه‌ای، انتخابی هوشمندانه و متناسب با نیاز پروژه فراهم می‌شود.
ساختار و ویژگی‌های عایق الاستومری با روکش پلیمری
۱. ساختار سلول بسته (Closed Cell Structure)
عایق الاستومری با روکش پلیمری دارای ساختار سلول بسته است که مزایای زیر را ارائه می‌دهد:
- کاهش انتقال حرارت: ضریب پایین انتقال حرارت باعث صرفه‌جویی انرژی در لوله‌ها و کانال‌ها می‌شود.
- جلوگیری از نفوذ رطوبت و تعریق: حفره‌های بسته مانع از ایجاد قطرات آب روی سطح تجهیزات می‌شوند.
- دوام و پایداری طولانی: عملکرد حرارتی و مکانیکی در طول زمان حفظ می‌شود.
۲. مواد تشکیل‌دهنده
عایق‌های الاستومری با روکش پلیمری معمولاً از لاستیک‌های سنتزی ساخته می‌شوند:
- NBR (Nitrile Butadiene Rubber):
- مقاومت بالا در برابر روغن و سوخت
- انعطاف‌پذیری مناسب
- عملکرد عالی در دماهای پایین و سیستم‌های سرمایشی
- EPDM (Ethylene Propylene Diene Monomer):
- مقاومت در برابر UV و تابش خورشید
- عملکرد مناسب در دماهای بالا
- طول عمر طولانی در شرایط محیطی سخت
- ترکیبی از NBR و EPDM:
- ترکیب خواص مکانیکی و حرارتی هر دو پلیمر برای عملکرد بهینه
۳. ویژگی روکش پلیمری
روکش پلیمری نقش بسیار مهمی در محافظت محیطی و مکانیکی دارد:
- مقاومت در برابر UV و تابش خورشید، مناسب برای لوله‌ها و کانال‌های فضای باز
- افزایش دوام مکانیکی و محافظت در برابر ضربه و سایش
- سطح صاف و مقاوم در برابر مواد شیمیایی
- ایجاد ظاهر زیبا و حرفه‌ای برای تجهیزات و کانال‌ها
۴. افزودنی‌ها و بهبوددهنده‌ها
- پرکننده‌ها (Fillers): افزایش مقاومت مکانیکی و پایداری ساختاری
- نرم‌کننده‌ها (Plasticizers): افزایش انعطاف‌پذیری و جلوگیری از ترک‌خوردگی
- مواد ضد آتش (Fire Retardants): افزایش مقاومت در برابر حریق
- مواد ضد قارچ و باکتری: جلوگیری از رشد میکروارگانیسم‌ها
۵. استانداردها و الزامات فنی
- ASTM C534 و EN 14304: مشخصات فنی عایق‌های حرارتی و برودتی
- الزامات ملی مربوط به عایق‌کاری سیستم‌های حرارتی، برودتی و لوله‌های صنعتی
۶. ویژگی‌های کلیدی ساختاری
- انعطاف‌پذیری بالا: نصب آسان حتی در مسیرهای پیچیده
- مقاومت مکانیکی و محیطی: تحمل شرایط صنعتی و فضای باز
- ضریب انتقال حرارت پایین: کاهش اتلاف انرژی
- دوام طولانی و عدم جذب رطوبت: عملکرد پایدار در طول زمان
این بخش نشان داد که ترکیب ساختار سلولی، مواد پلیمری و روکش پلیمری باعث می‌شود این عایق علاوه بر عملکرد حرارتی عالی، مقاومت مکانیکی و محیطی بالایی نیز داشته باشد.
انواع عایق الاستومری با روکش پلیمری
عایق‌های الاستومری با روکش پلیمری بر اساس نوع شکل، ضخامت، چگالی و کاربرد به دسته‌های مختلف تقسیم می‌شوند. شناخت هر نوع به انتخاب صحیح برای پروژه کمک می‌کند.

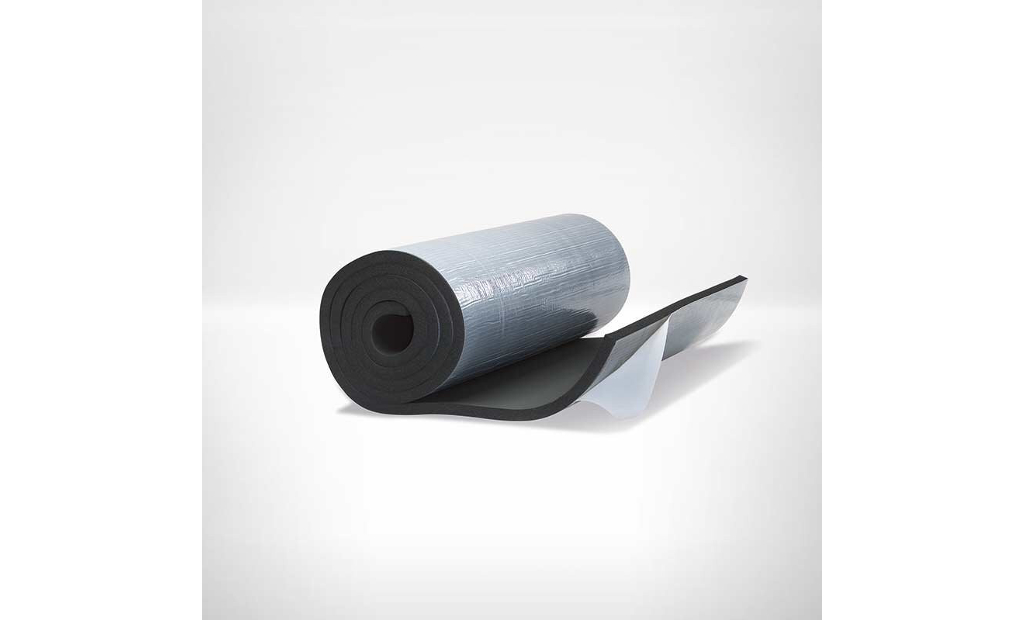

۱. رولی (Roll Type)
- ویژگی‌ها:
- به صورت رول‌های انعطاف‌پذیر عرضه می‌شوند
- ضخامت‌های متنوع (۶ تا ۳۰ میلی‌متر یا بیشتر)
- مناسب پوشش سطوح طولانی و صاف
- کاربرد:
- کانال‌های تهویه مطبوع HVAC
- مسیرهای طولانی لوله‌های آب سرد و گرم
- مزایا:
- نصب سریع و آسان
- کاهش اتلاف انرژی و جلوگیری از تعریق
- محدودیت‌ها:
- مقاومت کمتر در برابر ضربه نسبت به نوع لوله‌ای
۲. لوله‌ای (Preformed Pipe Sections)
- ویژگی‌ها:
- به شکل نیم‌لوله برای پوشش کامل لوله‌ها
- ضخامت و قطر استاندارد مطابق سایز لوله
- نصب سریع با چسباندن یا نوار درزگیر
- کاربرد:
- لوله‌های موتورخانه، چیلر، سردخانه و صنایع برودتی
- مزایا:
- پوشش کامل بدون فضای خالی
- نصب دقیق و کاهش پل حرارتی
- محدودیت‌ها:
- انعطاف‌پذیری کمتر نسبت به نوع رولی
۳. انواع ضخامت و چگالی
- ویژگی‌ها:
- تولید در ضخامت‌های مختلف متناسب با نیاز حرارتی و برودتی
- چگالی‌های متنوع برای مقاومت مکانیکی متفاوت
- کاربرد:
- انتخاب ضخامت و چگالی مناسب برای دمای سیال و محیط نصب
- مزایا:
- انعطاف‌پذیری در طراحی پروژه
- کاهش اتلاف حرارت و تعریق
- محدودیت‌ها:
- ضخامت بسیار بالا ممکن است نصب را دشوار کند
جمع‌بندی بخش انواع
انتخاب نوع عایق با روکش پلیمری بستگی به محل نصب، نوع سیستم، شرایط محیطی و نیاز به محافظت مکانیکی و UV دارد.
- برای محیط‌های داخلی، نوع رولی مناسب است.
- برای لوله‌ها و مسیرهای صنعتی یا باز، نوع لوله‌ای با ضخامت مناسب و روکش پلیمری توصیه می‌شود.
مزایا و ویژگی‌های فنی عایق الاستومری با روکش پلیمری
عایق الاستومری با روکش پلیمری به دلیل ترکیب ساختار سلول بسته، مواد پلیمری و روکش محافظ، دارای ویژگی‌ها و مزایای متعددی است که آن را به یک انتخاب عالی برای پروژه‌های ساختمانی و صنعتی تبدیل می‌کند.
۱. عملکرد حرارتی و برودتی
- ضریب انتقال حرارت پایین (λ≈۰.۰۳۵ W/m.K) باعث صرفه‌جویی انرژی در لوله‌ها و کانال‌ها می‌شود.
- جلوگیری از تعریق و نفوذ رطوبت: ساختار سلول بسته از ایجاد قطرات آب روی سطح جلوگیری می‌کند.
- عملکرد در بازه دمایی گسترده:
- NBR: ۴۰- تا ۱۰۵+ درجه سانتی‌گراد
- EPDM: تا ۱۵۰+ درجه سانتی‌گراد
۲. محافظت مکانیکی و محیطی
- روکش پلیمری مقاوم در برابر UV و تابش خورشید
- افزایش دوام و طول عمر تجهیزات در محیط‌های صنعتی و فضای باز
- مقاومت در برابر ضربه و سایش
- سطح صاف و مقاوم در برابر مواد شیمیایی
۳. ویژگی‌های مکانیکی
- انعطاف‌پذیری مناسب برای نصب در مسیرهای طولانی و پیچیده
- مقاومت متوسط در برابر فشار و ضربه
- سبک و نصب سریع
۴. ویژگی‌های زیست‌محیطی و ایمنی
- فاقد فیبرهای مضر و قابل بازیافت
- مقاوم در برابر رشد قارچ و کپک
- خودخاموش‌شوندگی و تولید کم دود
- مطابقت با استانداردهای بین‌المللی ASTM و EN
۵. مزایای اقتصادی و اجرایی
- کاهش هزینه انرژی و نگهداری در طول زمان
- انتخاب ضخامت و نوع مناسب مطابق نیاز پروژه
- نصب سریع و کاهش زمان اجرای پروژه
جمع‌بندی بخش مزایا و ویژگی‌های فنی
عایق الاستومری با روکش پلیمری، یک راهکار مهندسی‌شده و بهینه است که با ترکیب عملکرد حرارتی عالی، مقاومت مکانیکی و محیطی، ایمنی، انعطاف‌پذیری و نصب آسان، جایگزین مناسبی برای انواع عایق‌های سنتی در سیستم‌های سرمایشی، گرمایشی و صنعتی محسوب می‌شود.
معایب و محدودیت‌های عایق الاستومری با روکش پلیمری
با وجود مزایای فراوان، عایق الاستومری با روکش پلیمری نیز مانند هر محصول صنعتی دیگری، محدودیت‌ها و نکاتی برای استفاده بهینه دارد که قبل از انتخاب باید مدنظر قرار گیرد.
۱. هزینه اولیه نسبتاً بالا
- قیمت این عایق نسبت به انواع سنتی مانند پشم شیشه یا پشم سنگ بیشتر است.
- در پروژه‌های بزرگ، هزینه اولیه قابل توجه است.
- با این حال، کاهش مصرف انرژی و کاهش هزینه‌های نگهداری در طول زمان، این هزینه را جبران می‌کند.
۲. محدودیت دمایی
- نوع NBR عملکرد مناسب در دمای ۴۰- تا ۱۰۵+ درجه سانتی‌گراد دارد.
- نوع EPDM مناسب دماهای بالاتر است اما بیش از ۱۵۰+ درجه سانتی‌گراد ممکن است خواص کاهش یابد.
- برای دماهای بسیار بالا، عایق‌های پلی‌یورتان یا معدنی گزینه بهتری هستند.
۳. حساسیت مکانیکی
- سطح نرم و انعطاف‌پذیر عایق نسبت به سوراخ شدن، پارگی یا برش حساس است.
- استفاده از روکش پلیمری تا حد زیادی این محدودیت را کاهش می‌دهد، اما در محیط‌های صنعتی شدید، مراقبت اضافی لازم است.
۴. حساسیت به نصب غیر اصولی
- عملکرد حرارتی و جلوگیری از تعریق به درزگیری کامل و نصب دقیق وابسته است.
- نصب غیر اصولی باعث کاهش راندمان حرارتی و ایجاد پل حرارتی می‌شود.
جمع‌بندی بخش معایب و محدودیت‌ها
عایق الاستومری با روکش پلیمری یک محصول کارآمد و پیشرفته است، اما محدودیت‌هایی مانند هزینه اولیه بالاتر، حساسیت به دماهای بسیار بالا، ضربه و نیاز به نصب دقیق دارد. با انتخاب نوع مناسب، ضخامت درست و رعایت اصول نصب، اکثر این محدودیت‌ها قابل رفع هستند.
کاربردهای عایق الاستومری با روکش پلیمری
عایق الاستومری با روکش پلیمری به دلیل ویژگی‌های حرارتی، مکانیکی و محافظتی گسترده، در طیف وسیعی از پروژه‌های ساختمانی، صنعتی و برودتی کاربرد دارد. در ادامه کاربردها را به تفکیک بررسی می‌کنیم:
۱. سیستم‌های سرمایشی و گرمایشی
- لوله‌های چیلر، VRF و موتورخانه‌ها: جلوگیری از اتلاف انرژی در لوله‌های آب سرد و گرم
- مزایا:
- صرفه‌جویی در مصرف انرژی
- جلوگیری از تشکیل قطرات آب روی سطح لوله‌ها
- افزایش طول عمر تجهیزات
۲. صنایع ساختمانی و صنعتی
- کانال‌های تهویه مطبوع HVAC و لوله‌های آب سرد و گرم ساختمان‌ها
- صنایع سبک و سنگین: پوشش لوله‌ها و تجهیزات با دمای کنترل‌شده
- مزایا:
- نصب آسان در فضاهای محدود و مسیرهای طولانی
- کاهش هزینه نگهداری و افزایش دوام سیستم
۳. سردخانه‌ها و سیستم‌های برودتی
- لوله‌ها و کانال‌های انتقال آب سرد، آمونیاک و سایر سیالات برودتی
- مزایا:
- جلوگیری از اتلاف سرمایش و تعریق
- حفاظت از تجهیزات و سازه‌ها
- کاهش مصرف انرژی و افزایش راندمان سیستم
۴. محیط‌های صنعتی و فضای باز
- استفاده در صنایع نفت، گاز و پتروشیمی
- حفاظت از لوله‌ها و تجهیزات در برابر UV، تابش خورشید و ضربه مکانیکی
- مزایا:
- افزایش طول عمر تجهیزات
- کاهش خطرات ناشی از آسیب حرارتی و رطوبتی
۵. محیط‌های بهداشتی و حساس
- بیمارستان‌ها، صنایع غذایی و دارویی
- مزایا:
- عایق فاقد فیبر مضر و مقاوم در برابر قارچ و کپک
- مناسب محیط‌های حساس و استانداردهای بهداشتی
جمع‌بندی بخش کاربردها
عایق الاستومری با روکش پلیمری با ترکیب کارایی حرارتی، مقاومت مکانیکی، محافظت UV و نصب آسان، در انواع سیستم‌های ساختمانی، صنعتی و برودتی کاربرد گسترده دارد. انتخاب نوع و ضخامت مناسب باعث حداکثر راندمان، کاهش هزینه انرژی و افزایش طول عمر تجهیزات می‌شود.
روش‌های نصب و نکات اجرایی عایق الاستومری با روکش پلیمری
نصب صحیح عایق الاستومری با روکش پلیمری نقش حیاتی در کارایی حرارتی، جلوگیری از تعریق و افزایش طول عمر تجهیزات دارد. رعایت نکات اجرایی باعث می‌شود عملکرد عایق به حداکثر برسد و مشکلات احتمالی مانند نفوذ رطوبت یا پل حرارتی به حداقل برسد.
۱. آماده‌سازی سطح
- لوله‌ها و کانال‌ها باید تمیز، خشک و عاری از گرد و غبار، روغن و چربی باشند.
- زنگ‌زدگی یا خوردگی باید پیش از نصب برطرف شود.
- سطح صاف و یکنواخت باعث چسبندگی بهتر و عملکرد حرارتی بهینه می‌شود.
۲. برش و رول کردن
- عایق‌ها به صورت رول یا نیم‌لوله آماده عرضه می‌شوند.
- برش با چاقوی مخصوص یا ابزار دقیق انجام شود.
- طول و قطر عایق باید با اندازه لوله یا کانال مطابقت داشته باشد.
- نصب می‌تواند طولی یا عرضی بسته به مسیر و نوع عایق باشد.
۳. اتصال و درزگیری
- لبه‌ها و درزها باید به طور کامل چسبانده شوند تا از نفوذ بخار آب جلوگیری شود.
- استفاده از چسب مخصوص یا نوار درزگیر الزامی است.
- برای زانوها، سه‌راهی‌ها و اتصالات، از برش‌های دقیق یا قطعات آماده استفاده شود.
۴. استفاده از روکش پلیمری
- روکش پلیمری برای محیط‌های باز و صنعتی ضروری است.
- نصب روکش باید صاف و بدون فاصله باشد تا عملکرد حرارتی حفظ شود.
- سطح مقاوم در برابر حرارت و مواد شیمیایی باعث حفاظت طولانی‌مدت عایق می‌شود.
۵. نکات اجرایی کلیدی
- نصب توسط نیروی متخصص و آموزش‌دیده انجام شود.
- از کشیدن یا فشار دادن بیش از حد عایق جلوگیری شود تا سلول‌های بسته آسیب نبینند.
- بررسی نهایی: اطمینان از پوشش کامل و نبود درز باز.
- بازرسی دوره‌ای برای اطمینان از سالم بودن عایق و روکش توصیه می‌شود.
۶. مزایای نصب اصولی
- جلوگیری از اتلاف انرژی و تعریق
- افزایش طول عمر تجهیزات و لوله‌ها
- حفظ عملکرد حرارتی و مکانیکی عایق
- کاهش هزینه‌های نگهداری و تعمیرات
✅ جمع‌بندی بخش نصب و نکات اجرایی:
عملکرد بهینه عایق الاستومری با روکش پلیمری به انتخاب نوع مناسب، ضخامت درست و رعایت دقیق اصول نصب، درزگیری و چسباندن روکش وابسته است. نصب اصولی باعث می‌شود مزایای حرارتی، مکانیکی و محافظتی به حداکثر برسد و طول عمر تجهیزات افزایش یابد.
جدول مقایسه‌ای: ویژگی‌ها، مزایا و محدودیت‌های عایق الاستومری با روکش پلیمری
| دسته‌بندی | ویژگی‌ها | مزایا | محدودیت‌ها / معایب |
|---|---|---|---|
| حرارتی و برودتی | ضریب انتقال حرارت پایین (λ≈۰.۰۳۵ W/m.K) – عملکرد در دمای ۴۰- تا ۱۰۵+ °C (NBR) و تا ۱۵۰+ °C (EPDM) | کاهش اتلاف انرژی – جلوگیری از تعریق – افزایش راندمان سیستم | محدودیت عملکرد در دماهای بسیار بالا |
| مکانیکی و محیطی | انعطاف‌پذیر – مقاومت متوسط در برابر ضربه و فشار – روکش پلیمری محافظ UV و مواد شیمیایی | نصب آسان – محافظت در برابر UV، ضربه و شرایط محیطی – دوام طولانی | هزینه بالاتر نسبت به نوع بدون روکش – حساسیت به نصب غیر اصولی |
| زیست‌محیطی و بهداشتی | فاقد فیبر مضر – مقاوم در برابر قارچ و کپک – قابل بازیافت | ایمن برای محیط داخلی و صنایع حساس – کاهش رشد میکروارگانیسم‌ها | آسیب‌پذیر در تماس با برخی مواد شیمیایی خاص |
| ایمنی | خودخاموش‌شونده – تولید کم دود و گاز سمی – استانداردهای بین‌المللی ASTM و EN | مقاومت در برابر حریق – مناسب پروژه‌های حساس | برای دماهای بسیار بالا یا حریق شدید، نیاز به انتخاب مدل ویژه |
| اقتصادی | طول عمر بالا – نیاز کم به نگهداری – امکان انتخاب ضخامت مناسب | صرفه‌جویی بلندمدت در انرژی و نگهداری | هزینه اولیه نسبت به عایق‌های سنتی بالاتر |
| اجرایی و نصب | نصب سریع و آسان – قابلیت رول شدن و برش دقیق – روکش پلیمری محافظ | کاهش زمان اجرا – عملکرد حرارتی و مکانیکی بهینه – محافظت محیطی | نیاز به نصب دقیق و درزگیری کامل؛ عدم رعایت نصب باعث کاهش کارایی |
جمع‌بندی مقاله عایق الاستومری با روکش پلیمری
عایق الاستومری با روکش پلیمری یک راهکار پیشرفته و مهندسی‌شده برای عایق‌کاری حرارتی و برودتی در ساختمان‌ها و صنایع است. ترکیب ساختار سلول بسته، مواد پلیمری (NBR یا EPDM) و روکش پلیمری مقاوم باعث می‌شود این عایق علاوه بر عملکرد حرارتی عالی، مقاومت مکانیکی و محیطی بالا نیز داشته باشد.
نکات کلیدی:
- عملکرد حرارتی و برودتی:
- ضریب انتقال حرارت پایین باعث کاهش چشمگیر اتلاف انرژی در لوله‌ها، کانال‌ها و تجهیزات HVAC می‌شود.
- ساختار سلول بسته از ایجاد قطرات آب روی سطح جلوگیری کرده و از تعریق و خوردگی جلوگیری می‌کند.
- محافظت مکانیکی و محیطی:
- روکش پلیمری مقاوم در برابر UV، تابش خورشید و ضربه
- افزایش دوام و طول عمر تجهیزات در محیط‌های صنعتی و فضای باز
- مقاومت در برابر سایش و مواد شیمیایی
- ویژگی‌های مکانیکی و اجرایی:
- انعطاف‌پذیری بالا و نصب آسان حتی در مسیرهای پیچیده
- مقاومت متوسط در برابر فشار و ضربه
- سبک و نصب سریع با کاهش زمان اجرای پروژه
- ویژگی‌های زیست‌محیطی و ایمنی:
- فاقد فیبرهای مضر و قابل بازیافت
- مقاوم در برابر رشد قارچ و کپک
- خودخاموش‌شوندگی و تولید کم دود
- مطابق استانداردهای بین‌المللی ASTM و EN
- کاربردهای گسترده:
- سیستم‌های سرمایشی و گرمایشی، کانال‌های HVAC، لوله‌های موتورخانه و سردخانه
- صنایع ساختمانی و صنعتی، صنایع نفت، گاز و پتروشیمی
- محیط‌های بهداشتی و حساس مانند بیمارستان‌ها و صنایع غذایی
- مزایای اقتصادی:
- کاهش مصرف انرژی و هزینه‌های نگهداری در بلندمدت
- انتخاب ضخامت و نوع مناسب مطابق نیاز پروژه
- محدودیت‌ها و نکات اجرایی:
- هزینه اولیه بالاتر نسبت به عایق‌های سنتی
- حساسیت به دماهای بسیار بالا و ضربه شدید
- نیاز به نصب دقیق، درزگیری کامل و روکش محافظ
نتیجه‌گیری نهایی:
عایق الاستومری با روکش پلیمری با ترکیب عملکرد حرارتی بالا، محافظت مکانیکی و محیطی، ایمنی، انعطاف‌پذیری و نصب آسان، یک انتخاب بهینه و مهندسی‌شده برای انواع پروژه‌های ساختمانی، صنعتی، برودتی و بهداشتی است.
- انتخاب نوع مناسب، ضخامت درست و رعایت اصول نصب باعث افزایش راندمان سیستم، کاهش هزینه انرژی و نگهداری و افزایش طول عمر تجهیزات می‌شود.
- استفاده از جدول مقایسه‌ای ویژگی‌ها، مزایا و محدودیت‌ها کمک می‌کند تصمیمی هوشمندانه و متناسب با شرایط پروژه اتخاذ شود.
