اسپیرال گالوانیزه

مقدمه

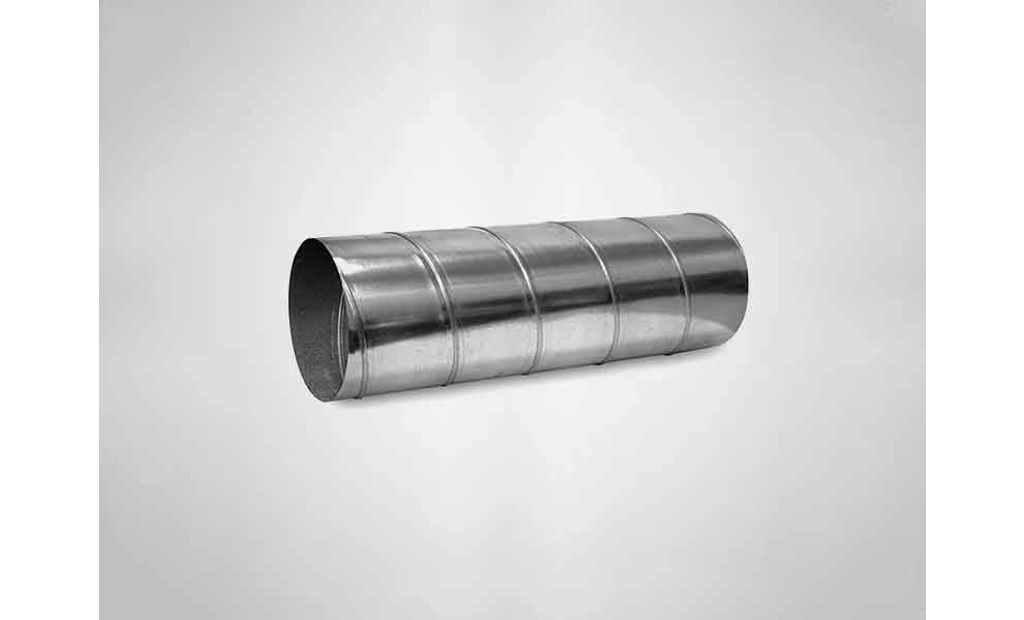

کانال اسپیرال گالوانیزه یکی از پرکاربردترین و محبوب‌ترین انواع کانال‌کشی در سیستم‌های تهویه مطبوع (HVAC) است که به دلیل طراحی مارپیچی و استفاده از ورق‌های گالوانیزه، توانسته جایگاه ویژه‌ای در صنعت تأسیسات مکانیکی و ساختمانی پیدا کند. این نوع کانال به دلیل ترکیب استحکام مکانیکی بالا و مقاومت در برابر خوردگی، برای محیط‌های مختلف اعم از ساختمان‌های مسکونی، تجاری، صنعتی و حتی فضاهای معماری مدرن انتخابی ایده‌آل محسوب می‌شود.

ورق گالوانیزه که با لایه‌ای از روی (Zinc) پوشش داده می‌شود، به عنوان ماده اصلی در تولید کانال اسپیرال، علاوه بر زیبایی ظاهری، دوام و ماندگاری طولانی‌مدت را تضمین می‌کند. همین ویژگی باعث شده است که کانال اسپیرال گالوانیزه نسبت به کانال‌های سنتی چهارگوش یا ساخته‌شده از سایر متریال‌ها عملکردی به‌مراتب بهتر در برابر شرایط محیطی سخت، رطوبت و تغییرات دما داشته باشد.

از سوی دیگر، طراحی مارپیچی این کانال‌ها موجب می‌شود تا جریان هوا با کمترین افت فشار و بالاترین راندمان در مسیر حرکت کند. همین موضوع ضمن بهبود کیفیت تهویه، مصرف انرژی سیستم را نیز کاهش می‌دهد. نصب سریع و آسان، قابلیت عایق‌پذیری صوتی و حرارتی، و همچنین امکان استفاده در فضاهای اکسپوز (نمایان) در معماری مدرن، از دیگر دلایل محبوبیت این نوع کانال در پروژه‌های امروز به شمار می‌آید.

در این مقاله تلاش می‌کنیم تا به‌طور کامل ویژگی‌ها، مزایا، معایب، کاربردها، انواع و استانداردهای مرتبط با کانال اسپیرال گالوانیزه را بررسی کنیم تا دیدی جامع و تخصصی در اختیار مهندسان، پیمانکاران و علاقه‌مندان حوزه تأسیسات قرار گیرد.

۲. ساختار و جنس کانال اسپیرال گالوانیزه

۱- فرآیند گالوانیزه و اهمیت آن

ورق گالوانیزه اصلی‌ترین متریالی است که برای تولید کانال اسپیرال به کار می‌رود. فرآیند گالوانیزاسیون به معنای پوشاندن سطح فولاد یا آهن با لایه‌ای از فلز روی (Zinc) است. این پوشش باعث می‌شود فلز پایه در برابر رطوبت، اکسیداسیون و عوامل خورنده مقاوم شود. دو روش اصلی برای تولید ورق گالوانیزه وجود دارد:

• گالوانیزه گرم (Hot-Dip Galvanizing): در این روش، ورق فولادی درون مذاب روی غوطه‌ور می‌شود و یک لایه ضخیم و یکنواخت روی سطح آن تشکیل می‌شود. این روش مقاومت بالاتری در برابر خوردگی دارد و برای کانال‌های اسپیرال در محیط‌های مرطوب یا صنعتی بسیار مناسب است.
• گالوانیزه سرد (Electro-Galvanizing): در این روش پوشش روی به‌وسیله فرآیند الکتروشیمیایی روی ورق اعمال می‌شود. ضخامت این لایه کمتر است و برای محیط‌های کمتر خورنده به کار می‌رود.

۲- ویژگی‌های ورق گالوانیزه در کانال اسپیرال

• مقاومت در برابر زنگ‌زدگی: پوشش روی مانند یک سپر عمل می‌کند و حتی اگر سطح کانال خراشیده شود، فلز پایه در معرض خوردگی قرار نمی‌گیرد.
• دوام و طول عمر: کانال‌های اسپیرال گالوانیزه می‌توانند در شرایط محیطی سخت، دهه‌ها عمر مفید داشته باشند.
• سطح صاف و یکنواخت: باعث کاهش اصطکاک هوا و بهبود راندمان جریان می‌شود.
• قابلیت عایق‌کاری آسان: چه برای عایق حرارتی (مانند عایق الاستومری) و چه صوتی، این کانال‌ها به راحتی پوشش‌پذیرند.

۳- طراحی مارپیچی (Spiral Design)

کانال‌های اسپیرال با روش رول‌فرمینگ ساخته می‌شوند؛ به این صورت که ورق گالوانیزه به صورت نوار باریک در دستگاه قرار گرفته و با چرخش مارپیچی به شکل استوانه‌ای درمی‌آید. این طراحی چند ویژگی مهم دارد:

• افزایش استحکام مکانیکی: طراحی مارپیچی مانند تیرک‌های تقویتی عمل می‌کند و مانع تغییر شکل کانال می‌شود.
• کاهش درزها و اتصالات: کانال‌های اسپیرال در طول‌های بلندتری تولید می‌شوند، در نتیجه تعداد اتصالات کمتر است و نشتی هوا کاهش می‌یابد.
• زیبایی ظاهری: طراحی مدرن و یکنواخت این کانال‌ها باعث می‌شود برای فضاهای معماری اکسپوز بسیار مناسب باشند.

۴- ابعاد و ضخامت ورق

کانال اسپیرال گالوانیزه در قطرهای مختلف از ۱۰۰ میلی‌متر تا بیش از ۱۵۰۰ میلی‌متر تولید می‌شود. ضخامت ورق نیز بسته به کاربرد متفاوت است:

• کانال‌های کوچک و متوسط: ورق ۰.۵ تا ۰.۸ میلی‌متر
• کانال‌های بزرگ صنعتی: ورق ۱ تا ۱.۲ میلی‌متر یا بیشتر

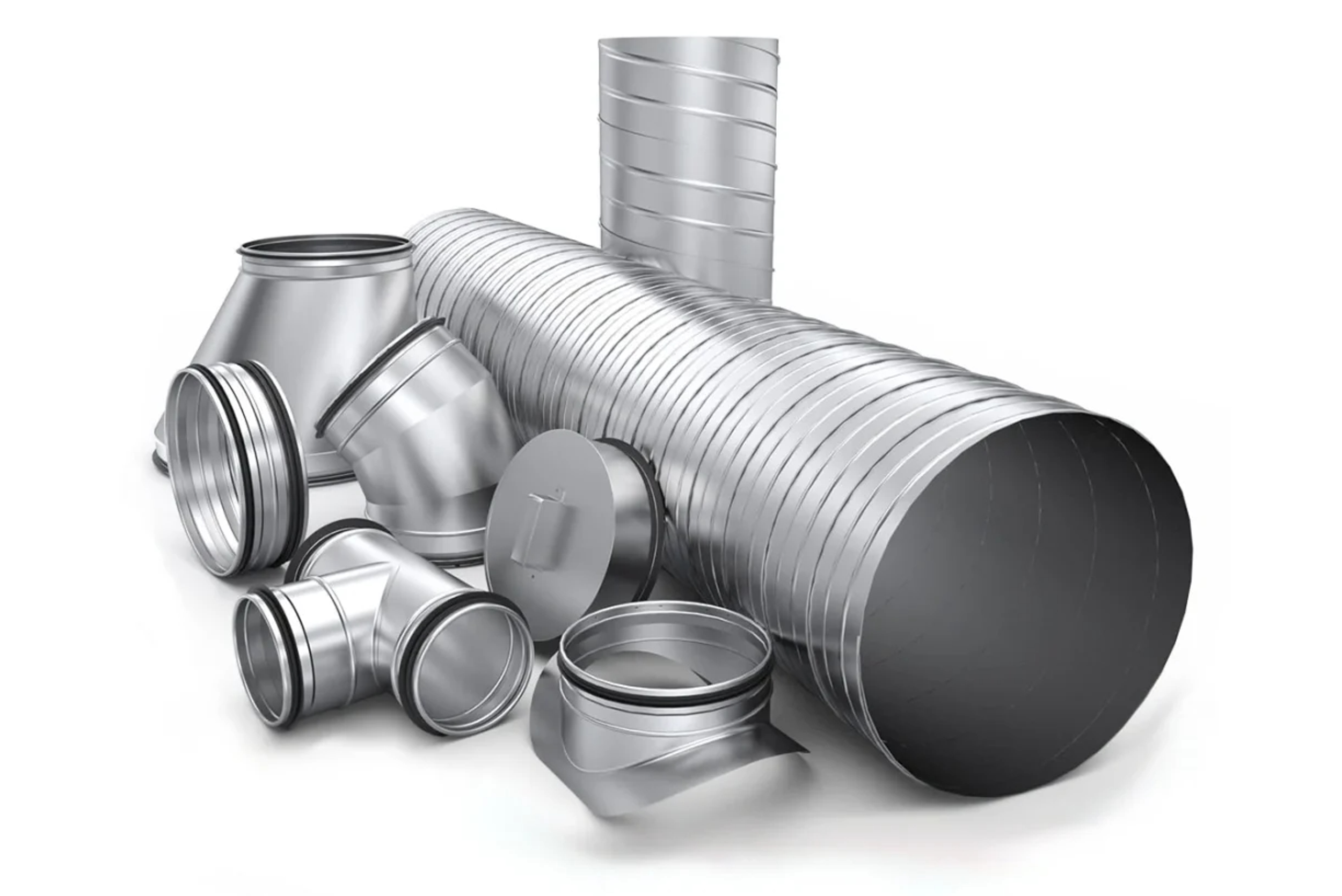

۵- اتصالات و متعلقات

کانال اسپیرال گالوانیزه برای نصب و اتصال نیاز به متعلقات جانبی دارد که شامل:

• کوپلرها (Couplers): برای اتصال دو کانال به هم
• فلنج‌ها: برای اتصال به تجهیزات یا تغییر مسیر
• بست‌ها و ساپورت‌ها: برای نصب در سقف یا دیوار

۳. مزایای کانال اسپیرال گالوانیزه

۱- دوام و طول عمر بالا

یکی از مهم‌ترین ویژگی‌های کانال اسپیرال گالوانیزه، مقاومت بسیار زیاد آن در برابر خوردگی، زنگ‌زدگی و رطوبت است. لایه روی (Zinc) به‌عنوان محافظ عمل کرده و حتی اگر بخشی از سطح خراشیده شود، همچنان مانع از زنگ‌زدگی فلز اصلی می‌شود. به همین دلیل این کانال‌ها می‌توانند دهه‌ها بدون نیاز به تعویض در سیستم تهویه فعالیت کنند.

۲- راندمان بالای جریان هوا

به دلیل طراحی مارپیچی و سطح صاف داخلی، جریان هوا در کانال اسپیرال با حداقل افت فشار عبور می‌کند. این ویژگی باعث می‌شود:

• مصرف انرژی فن‌ها کاهش یابد.
• صدا و لرزش سیستم کمتر شود.
• هوادهی یکنواخت‌تری در تمام نقاط ساختمان ایجاد شود.

۳- نصب سریع و آسان

کانال‌های اسپیرال در طول‌های بلند تولید می‌شوند و به همین دلیل نیاز به اتصالات کمتری دارند. این موضوع باعث:

• کاهش زمان نصب
• کاهش هزینه‌های نیروی انسانی
• کاهش احتمال نشتی هوا از درزها

می‌شود. همچنین استفاده از متعلقات استاندارد مانند فلنج‌ها و کوپلرها نصب را بسیار ساده‌تر می‌کند.

۴- زیبایی و قابلیت استفاده در طراحی اکسپوز

یکی از بزرگ‌ترین مزایای کانال اسپیرال گالوانیزه، ظاهر مدرن و صنعتی آن است. به همین دلیل در بسیاری از پروژه‌های معماری مدرن، از این کانال‌ها به‌صورت اکسپوز (نمایان) در فضاهای داخلی مانند کافی‌شاپ‌ها، فروشگاه‌ها و دفاتر استفاده می‌شود.

۵- قابلیت عایق‌کاری حرارتی و صوتی

به دلیل ساختار یکپارچه و بدون درزهای متعدد، کانال اسپیرال به‌راحتی قابلیت عایق‌کاری دارد. استفاده از عایق‌های الاستومری یا پشم سنگ روی این کانال‌ها بسیار رایج است که منجر به:

• کاهش تلفات حرارتی
• جلوگیری از تعریق در محیط‌های مرطوب
• کاهش انتقال صدا

می‌شود.

۶- تنوع ابعاد و ضخامت

کانال اسپیرال گالوانیزه در ابعاد و ضخامت‌های مختلف تولید می‌شود و این تنوع باعث می‌شود برای انواع پروژه‌ها از مسکونی تا صنعتی مناسب باشد.

۷- کاهش هزینه‌های نگهداری

به دلیل مقاومت بالا در برابر عوامل محیطی، کانال اسپیرال گالوانیزه نیاز به تعمیر و نگهداری بسیار کمی دارد و در بلندمدت موجب صرفه‌جویی اقتصادی قابل توجهی می‌شود.

۴. معایب کانال اسپیرال گالوانیزه

۱- هزینه اولیه نسبتاً بالاتر

• تولید کانال اسپیرال گالوانیزه به دلیل فرآیند رول‌فرمینگ و استفاده از ورق گالوانیزه، هزینه بیشتری نسبت به کانال‌های چهارگوش یا کانال‌های ساخته‌شده از ورق ساده دارد.
• با این حال، طول عمر بالا و کاهش نیاز به نگهداری باعث می‌شود در بلندمدت این هزینه جبران شود.

۲- محدودیت در شرایط محیطی بسیار خورنده

• اگر محیط کاری دارای مواد شیمیایی شدیداً خورنده یا رطوبت خیلی بالا باشد، حتی کانال گالوانیزه هم ممکن است با گذر زمان دچار خوردگی شود.
• در چنین شرایطی استفاده از کانال‌های استیل ضدزنگ یا پوشش‌های خاص توصیه می‌شود.

۳- وزن بیشتر نسبت به برخی متریال‌های سبک

• ورق گالوانیزه نسبت به آلومینیوم یا فوم‌های کامپوزیتی وزن بالاتری دارد.
• در پروژه‌هایی که محدودیت سقف یا ساختار دارند، ممکن است نیاز به ساپورت‌های قوی‌تر و طراحی دقیق‌تر باشد.

۴- نیاز به تجهیزات ویژه برای تولید

• تولید کانال اسپیرال نیازمند دستگاه‌های رول‌فرمینگ خاص است.
• بنابراین تولید در محل محدود و معمولاً در کارخانه‌ها انجام می‌شود، که ممکن است زمان حمل و نصب را افزایش دهد.

۵- محدودیت در قطرهای خیلی کوچک یا خیلی بزرگ

• برای کانال‌های بسیار کوچک یا خیلی بزرگ، تولید اسپیرال ممکن است دشوار یا غیراقتصادی باشد و گاهی از کانال چهارگوش استفاده می‌شود.

جمع‌بندی این بخش:

با وجود این معایب، کانال اسپیرال گالوانیزه همچنان یکی از بهترین انتخاب‌ها برای سیستم‌های تهویه مطبوع است. مزایای آن در طول عمر، راندمان هوا، زیبایی و امکان عایق‌کاری، معمولاً این محدودیت‌ها را پوشش می‌دهد و استفاده از آن در اکثر پروژه‌ها توجیه اقتصادی و فنی دارد.

۵. کاربردهای کانال اسپیرال گالوانیزه

۱- سیستم‌های تهویه مطبوع ساختمان‌ها (HVAC)

• کانال اسپیرال گالوانیزه به دلیل راندمان بالای جریان هوا و کاهش افت فشار، به‌طور گسترده در سیستم‌های تهویه ساختمان‌های مسکونی، اداری و تجاری استفاده می‌شود.
• نصب سریع و طول عمر بالا باعث کاهش هزینه‌های عملیاتی و نگهداری می‌شود.
• امکان عایق‌کاری حرارتی و صوتی روی این کانال‌ها، کیفیت هوای محیط را افزایش می‌دهد.

۲- صنایع غذایی و دارویی

• مقاومت کانال اسپیرال گالوانیزه در برابر خوردگی و زنگ‌زدگی باعث شده تا در محیط‌های بهداشتی و حساس کاربرد فراوان داشته باشد.
• استفاده در کارخانه‌های تولید مواد غذایی، دارویی و آزمایشگاه‌ها، به دلیل قابلیت شستشو و عدم آلایندگی، بسیار رایج است.

۳- کارخانه‌ها و کارگاه‌های صنعتی

• در محیط‌های صنعتی با گرد و غبار، رطوبت و حرارت بالا، کانال اسپیرال گالوانیزه می‌تواند جریان هوای مطلوب را تامین کند.
• مقاومت مکانیکی بالا و دوام طولانی آن، نگهداری آسان و عمر طولانی را تضمین می‌کند.

۴- فضاهای معماری مدرن و اکسپوز

• کانال اسپیرال به دلیل ظاهر مدرن و یکنواخت، در پروژه‌های معماری اکسپوز استفاده می‌شود.
• علاوه بر عملکرد فنی، نقش زیبایی‌شناسی نیز دارد و می‌تواند بخشی از طراحی داخلی ساختمان باشد.

۵- سایر کاربردها

• اتاق‌های سرور و دیتا سنترها
• سالن‌های بزرگ ورزشی و سینماها
• سیستم‌های تهویه صنعتی با نیاز به کاهش صدا و ارتعاش

جدول کاربردهای کانال اسپیرال گالوانیزه

🔑 جمع‌بندی این بخش:
کانال اسپیرال گالوانیزه به دلیل دوام بالا، راندمان جریان هوا، نصب آسان و زیبایی ظاهری، تقریباً در تمام پروژه‌های ساختمانی و صنعتی کاربرد دارد. این ویژگی‌ها باعث شده تا این نوع کانال به انتخاب اول مهندسان و پیمانکاران در سیستم‌های تهویه مطبوع تبدیل شود.

۶. مقایسه کانال اسپیرال گالوانیزه با سایر انواع کانال

۱- مقایسه با کانال چهارگوش گالوانیزه

۲- مقایسه با کانال اسپیرال استیل ضدزنگ

۳- مقایسه با کانال اسپیرال آلومینیومی

جمع‌بندی مقایسه‌ها:

• کانال اسپیرال گالوانیزه بهترین گزینه برای اکثر پروژه‌های ساختمانی و صنعتی است؛ ترکیبی از دوام، راندمان بالا، نصب سریع و هزینه معقول.
• استیل ضدزنگ برای محیط‌های خورنده شدید یا بهداشتی مناسب است، اما هزینه بیشتری دارد.
• آلومینیوم سبک و ضدزنگ است، اما استحکام کمتری نسبت به گالوانیزه دارد.
• کانال چهارگوش گالوانیزه ارزان‌تر است، اما افت فشار بیشتر و نصب پیچیده‌تری دارد.

۷. استانداردها و الزامات طراحی و نصب کانال اسپیرال گالوانیزه

۱- استانداردهای بین‌المللی

برای اطمینان از کیفیت، دوام و عملکرد کانال اسپیرال گالوانیزه، تولید و نصب آن باید مطابق با استانداردهای معتبر بین‌المللی باشد:

• SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association):
  • شامل طراحی، تولید و نصب کانال‌ها
  • تعیین ضخامت ورق، طول کانال و اتصالات
• DW144 (UK Standard):
  • الزامات طراحی و ساخت کانال اسپیرال
  • مقاومت در برابر فشار و نشت هوا
• ISO 9001:
  • تضمین کیفیت در فرآیند تولید
• ASHRAE Standards:
  • معیارهای عملکرد تهویه، افت فشار و راندمان هوا

۲- الزامات ضخامت و ابعاد ورق

• ضخامت ورق بسته به قطر کانال و فشار کاری متفاوت است:
  • کانال‌های کوچک: ۰.۵ تا ۰.۸ میلی‌متر
  • کانال‌های بزرگ صنعتی: ۱ تا ۱.۲ میلی‌متر یا بیشتر
• رعایت ضخامت استاندارد باعث افزایش مقاومت مکانیکی و کاهش ارتعاش و صدای جریان هوا می‌شود.

۳- الزامات طراحی

• طراحی باید به گونه‌ای باشد که افت فشار در مسیر هوا کمترین مقدار ممکن باشد.
• طول کانال‌های تولیدی باید به حداکثر طول مجاز برسد تا تعداد اتصالات کاهش یابد و نشتی هوا کمتر شود.
• استفاده از فلنج‌ها و کوپلرهای استاندارد الزامی است تا اتصال محکم و ایمن ایجاد شود.

۴- الزامات نصب

• نصب کانال‌ها باید با رعایت فاصله مناسب از سقف و دیوار انجام شود تا امکان سرویس و نگهداری فراهم باشد.
• ساپورت‌ها و بست‌ها باید مقاوم و استاندارد باشند تا از خم شدن یا تغییر شکل کانال جلوگیری شود.
• در پروژه‌های دارای عایق حرارتی یا صوتی، نصب صحیح پوشش عایق روی کانال الزامی است تا راندمان حرارتی و صوتی حفظ شود.

۵- نکات ایمنی

• استفاده از تجهیزات حفاظت فردی هنگام نصب (دستکش، عینک و لباس مناسب) ضروری است.
• از قرار دادن کانال‌ها در معرض مواد شیمیایی خورنده بدون پوشش محافظ خودداری شود.
• تست نهایی برای نشتی هوا و بررسی اتصالات باید قبل از راه‌اندازی سیستم انجام شود.

🔑 جمع‌بندی این بخش:
رعایت استانداردهای بین‌المللی و الزامات طراحی و نصب، باعث افزایش عمر مفید، کاهش افت فشار، بهبود راندمان هوا و ایمنی سیستم می‌شود. کانال اسپیرال گالوانیزه زمانی عملکرد بهینه دارد که از ابتدا در تولید و نصب مطابق استانداردهای معتبر عمل شود.

۸. جمع‌بندی مقاله کانال اسپیرال گالوانیزه

کانال اسپیرال گالوانیزه به عنوان یکی از پرکاربردترین انواع کانال‌های تهویه مطبوع (HVAC)، ترکیبی از دوام، راندمان بالا و زیبایی ظاهری را ارائه می‌دهد. استفاده از ورق‌های گالوانیزه باعث مقاومت در برابر خوردگی، زنگ‌زدگی و رطوبت می‌شود و طراحی مارپیچی کانال‌ها نیز افت فشار پایین، استحکام مکانیکی بالا و کاهش تعداد اتصالات را تضمین می‌کند.

ویژگی‌های کلیدی کانال اسپیرال گالوانیزه

• دوام و طول عمر بالا: مقاومت در برابر خوردگی و زنگ‌زدگی، طول عمر ده‌ها سال.
• راندمان جریان هوا: طراحی مارپیچی و سطح صاف داخلی باعث کاهش افت فشار و مصرف انرژی می‌شود.
• نصب سریع و آسان: طول‌های بلند تولیدی و اتصالات استاندارد، زمان نصب و نگهداری را کاهش می‌دهد.
• قابلیت عایق‌کاری: امکان نصب عایق حرارتی و صوتی برای افزایش کیفیت هوای محیط.
• زیبایی و قابلیت استفاده در اکسپوز: مناسب برای معماری مدرن و فضاهای داخلی نمایان.

مزایا و معایب

• مزایا: دوام بالا، کاهش افت فشار، نصب سریع، زیبایی، امکان عایق‌کاری و طول عمر طولانی.
• معایب: هزینه اولیه نسبتاً بالاتر، وزن بیشتر نسبت به بعضی متریال‌ها، محدودیت در محیط‌های بسیار خورنده و نیاز به تجهیزات ویژه تولید.

کاربردها

• ساختمان‌های مسکونی، اداری و تجاری
• صنایع غذایی و دارویی
• کارخانه‌ها و کارگاه‌های صنعتی
• فضاهای اکسپوز و مدرن
• اتاق‌های سرور، دیتا سنترها و سالن‌های سینما و ورزشی

استانداردها و الزامات طراحی

• رعایت استانداردهای SMACNA، DW144، ISO 9001 و ASHRAE
• ضخامت و قطر ورق متناسب با فشار و نوع پروژه
• نصب صحیح با ساپورت و بست استاندارد
• عایق‌کاری حرارتی و صوتی برای افزایش راندمان

نتیجه‌گیری نهایی

کانال اسپیرال گالوانیزه ترکیبی از کارایی فنی بالا، دوام طولانی، نصب آسان و زیبایی ظاهری است و به همین دلیل در اکثر پروژه‌های تهویه مطبوع و صنعتی انتخاب اول مهندسان و پیمانکاران محسوب می‌شود. اگرچه هزینه اولیه آن نسبت به برخی کانال‌ها بالاتر است، مزایای بلندمدت آن از جمله کاهش افت فشار، طول عمر زیاد و نگهداری کم، این هزینه را به طور کامل توجیه می‌کند.

🔑 خلاصه کلیدی:

• انتخاب ایده‌آل برای پروژه‌های مدرن HVAC
• عملکرد عالی در جریان هوا و کاهش مصرف انرژی
• طول عمر و دوام بالا حتی در محیط‌های مرطوب
• نصب سریع و قابلیت عایق‌کاری حرارتی و صوتی
