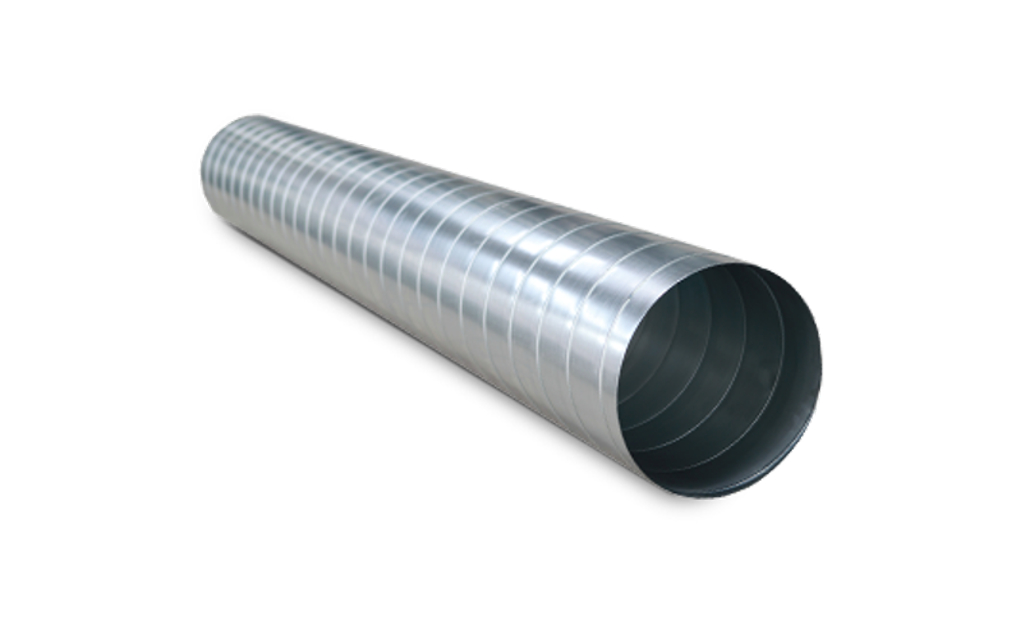

اسپیرال کامپوزیتی

مقدمه

در سال‌های اخیر، استفاده از مواد کامپوزیتی در صنایع مختلف به شدت افزایش یافته است. کامپوزیت‌ها، به‌ویژه آن‌هایی که بر پایه فیبرهای تقویت‌کننده در ماتریس رزینی ساخته می‌شوند، به دلیل نسبت بالای مقاومت به وزن، دوام بالا و قابلیت طراحی سفارشی، جایگزین مناسبی برای مواد سنتی مانند فلزات و بتن شده‌اند. یکی از کاربردهای مهم این مواد، تولید کانال‌های اسپیرال کامپوزیتی است که در سیستم‌های انتقال سیالات، تهویه، صنایع نفت و گاز، پتروشیمی و هوافضا کاربرد دارند.

کانال‌های اسپیرال کامپوزیتی، ساختاری ویژه دارند که با پیچش رشته‌های فیبر در الگوهای مارپیچی ساخته می‌شوند. این ساختار باعث می‌شود کانال‌ها مقاومت بالایی در برابر فشارهای داخلی و خارجی داشته باشند و در عین حال وزن کمی داشته باشند. از دیگر مزایای آن‌ها می‌توان به مقاومت در برابر خوردگی، سایش و اثرات محیطی اشاره کرد، که این ویژگی‌ها آن‌ها را برای استفاده در محیط‌های خورنده یا تحت فشار بسیار مناسب می‌سازد.

یکی دیگر از مزیت‌های مهم کانال‌های اسپیرال کامپوزیتی، انعطاف‌پذیری در طراحی است. زاویه پیچش، تعداد لایه‌ها و نوع فیبر مورد استفاده می‌تواند به گونه‌ای انتخاب شود که مقاومت در برابر بارگذاری‌های خاص، ویژگی‌های حرارتی و شیمیایی و عملکرد دینامیکی مطلوب حاصل شود. این قابلیت طراحی باعث شده است که این کانال‌ها در صنایع پیشرفته و پروژه‌های حساس جایگاه ویژه‌ای پیدا کنند.

با توجه به اهمیت این کانال‌ها در صنایع مدرن و مزایای ساختاری آن‌ها، بررسی کامل ویژگی‌ها، انواع، طراحی و نکات تخصصی کانال‌های اسپیرال کامپوزیتی امری ضروری است. هدف این مقاله، ارائه مروری جامع و دقیق بر ساختار، انواع، خواص مکانیکی و کاربردهای صنعتی کانال‌های اسپیرال کامپوزیتی و تحلیل نقاط قوت و چالش‌های مرتبط با آن‌ها است.

۲. توضیح کلی درباره کانال اسپیرال کامپوزیتی

کانال‌های اسپیرال کامپوزیتی نوعی سیستم انتقال سیال یا گاز هستند که از مواد کامپوزیتی تقویت‌شده با فیبر ساخته می‌شوند و ویژگی برجسته آن‌ها ساختار مارپیچی یا اسپیرال فیبرهاست. این نوع ساختار باعث می‌شود تا کانال‌ها بتوانند نیروهای کششی و فشاری وارد بر دیواره‌ها را به‌صورت یکنواخت توزیع کنند و مقاومت بالایی در برابر خمش و پیچش از خود نشان دهند.

۲.۱ تعریف کانال اسپیرال کامپوزیتی

کانال اسپیرال کامپوزیتی، کانالی است که دیواره‌های آن از لایه‌های متوالی فیبرهای تقویت‌کننده در یک ماتریس رزینی ساخته شده و این لایه‌ها با زاویه خاصی به‌صورت مارپیچی دور محور کانال پیچیده شده‌اند. این نوع ساختار باعث افزایش مقاومت مکانیکی و استحکام فشار داخلی می‌شود، بدون اینکه وزن کانال به میزان قابل توجهی افزایش یابد.

۲.۲ اصول عملکرد

اصل عملکرد کانال‌های اسپیرال کامپوزیتی بر اساس تقسیم بار و انتقال تنش‌ها در لایه‌های مارپیچی است. هنگامی که فشار داخلی یا خارجی بر کانال وارد می‌شود:

• فیبرهای مارپیچی نیروی کششی و برشی را جذب می‌کنند.
• ماتریس رزینی فیبرها را در محل خود نگه می‌دارد و مانع شکست لایه‌ها می‌شود.
• زاویه پیچش فیبرها و تعداد لایه‌ها تعیین‌کننده میزان مقاومت در برابر فشار داخلی، خمش و پیچش است.

این طراحی باعث می‌شود کانال‌ها در شرایط مختلف عملیاتی، حتی تحت فشار بالا یا محیط‌های خورنده، عملکرد قابل اعتماد داشته باشند.

۲.۳ ویژگی‌های کلیدی کانال اسپیرال کامپوزیتی

1. نسبت بالای مقاومت به وزن: استفاده از فیبرهای سبک و مقاوم باعث کاهش وزن کل سیستم بدون کاهش استحکام می‌شود.
2. مقاومت در برابر خوردگی و شیمیایی: بر خلاف فلزات، کامپوزیت‌ها در برابر اسیدها، قلیاها و محیط‌های خورنده مقاومت بالایی دارند.
3. انعطاف‌پذیری طراحی: زاویه پیچش، نوع فیبر، ضخامت لایه‌ها و تعداد آن‌ها می‌تواند بر اساس نیازهای خاص صنعتی تنظیم شود.
4. دوام و طول عمر بالا: ساختار مارپیچی باعث توزیع یکنواخت تنش‌ها و کاهش تمرکز بار می‌شود که عمر مفید کانال را افزایش می‌دهد.
5. سهولت نصب و نگهداری: وزن سبک و مقاومت بالا نصب و حمل‌ونقل را آسان می‌کند و نیاز به نگهداری مداوم کاهش می‌یابد.

۳. انواع کانال‌های اسپیرال کامپوزیتی

کانال‌های اسپیرال کامپوزیتی را می‌توان از جهات مختلف دسته‌بندی کرد، از جمله نوع فیبر و ماتریس، ساختار لایه‌ها، کاربرد صنعتی و ویژگی‌های عملکردی. این طبقه‌بندی‌ها به مهندسان کمک می‌کند تا کانال مناسب با شرایط عملیاتی و نیازهای خاص را انتخاب کنند.

۳.۱ طبقه‌بندی بر اساس نوع مواد

1. کانال‌های فیبر شیشه‌ای (GFRP – Glass Fiber Reinforced Polymer):
   • دارای مقاومت خوب در برابر خوردگی و فشار داخلی متوسط.
   • کاربرد گسترده در صنایع آب، فاضلاب و تهویه.
2. کانال‌های فیبر کربنی (CFRP – Carbon Fiber Reinforced Polymer):
   • مقاومت بسیار بالا و وزن پایین.
   • مناسب برای فشارهای بالا، کاربردهای هوافضا و صنایع پیشرفته.
3. کانال‌های فیبر آرامیدی (AFRP – Aramid Fiber Reinforced Polymer):
   • مقاومت عالی در برابر ضربه و خستگی مواد.
   • استفاده محدود به محیط‌هایی با تنش مکانیکی شدید.

۳.۲ طبقه‌بندی بر اساس ساختار لایه‌ها

1. تک‌لایه:
   • دارای یک لایه مارپیچی فیبر در ماتریس رزینی.
   • مناسب برای فشارهای پایین و کاربردهای سبک.
2. چندلایه (Multilayer):
   • شامل چند لایه فیبر با زاویه‌های مختلف پیچش.
   • مقاومت بالاتر در برابر فشار داخلی، خمش و پیچش.
   • امکان طراحی سفارشی برای نیازهای خاص صنعتی.
3. با هسته یا بدون هسته:
   • هسته می‌تواند از فوم سبک یا مواد دیگر ساخته شود تا وزن کاهش یابد و مقاومت خمشی افزایش یابد.
   • بدون هسته: کانال تماماً از لایه‌های مارپیچی ساخته شده و مقاومت فشاری بالایی دارد.

۳.۳ طبقه‌بندی بر اساس کاربرد صنعتی

1. صنایع نفت و گاز:
   • مقاومت بالا در برابر فشار داخلی و خوردگی شیمیایی.
   • استفاده در خطوط لوله انتقال نفت خام، گاز و مایعات شیمیایی.
2. صنایع پتروشیمی و شیمیایی:
   • مقاومت در برابر اسیدها، قلیاها و حلال‌ها.
   • مناسب برای انتقال مواد خورنده و فرآیندهای شیمیایی.
3. صنایع ساختمانی و تهویه:
   • سبک، مقاوم در برابر خوردگی و قابل نصب سریع.
   • استفاده در سیستم‌های HVAC و کانال‌های تهویه.
4. هوافضا و حمل‌ونقل پیشرفته:
   • وزن بسیار پایین و مقاومت بالا در برابر فشارهای دینامیکی.
   • کاربرد محدود اما بسیار حیاتی برای انتقال سیالات یا هوا.

۳.۴ نکات کلیدی در انتخاب نوع کانال

• شرایط عملیاتی: فشار، دما، نوع سیال و محیط خورنده.
• میزان مقاومت مورد نیاز: با توجه به بارگذاری‌های کششی، خمشی و پیچشی.
• وزن و سهولت نصب: کانال‌های سبک‌تر در نصب و حمل‌ونقل مزیت دارند.
• هزینه و دسترسی به مواد: فیبر کربن گران‌تر اما مقاومت بالاتری دارد، در حالی که فیبر شیشه‌ای اقتصادی‌تر است.

۴. ساختار و طراحی کانال‌های اسپیرال کامپوزیتی

کانال‌های اسپیرال کامپوزیتی به دلیل ساختار لایه‌ای و مارپیچی خود، از نظر مکانیکی و عملکردی بسیار منحصر به فرد هستند. طراحی صحیح این کانال‌ها مستلزم درک دقیق زاویه پیچش فیبر، ضخامت لایه‌ها، ترتیب چیدمان و مواد مورد استفاده است. در این فصل، به بررسی کامل و فنی این مؤلفه‌ها می‌پردازیم.

۴.۱ اصول ساختار لایه‌ای کانال اسپیرال

• کانال‌ها معمولاً از چند لایه فیبر در ماتریس رزینی ساخته می‌شوند.
• هر لایه با زاویه مشخصی نسبت به محور کانال پیچیده می‌شود تا مقاومت بهینه در برابر فشار داخلی و خارجی ایجاد شود.
• ترتیب و زاویه لایه‌ها می‌تواند شامل:
  • زاویه ±۴۵ درجه: مقاومت در برابر پیچش و برش.
  • زاویه ۰ درجه: مقاومت کششی طولی.
  • زاویه ۹۰ درجه: مقاومت در برابر فشار شعاعی.

۴.۲ ضخامت و تعداد لایه‌ها

• ضخامت لایه‌ها: معمولاً بین ۰.۲۵ تا ۰.۷۵ میلی‌متر برای هر لایه رزینی بسته به نوع فیبر و کاربرد صنعتی.
• تعداد لایه‌ها: بسته به فشار کاری و مقاومت مورد نیاز، بین ۳ تا ۱۲ لایه یا بیشتر متغیر است.
• اثر ضخامت: افزایش ضخامت لایه‌ها مقاومت فشاری و خمشی را افزایش می‌دهد، اما وزن کانال را نیز بالا می‌برد.

۴.۳ زاویه پیچش فیبرها

• زاویه پیچش یکی از مهم‌ترین پارامترها در طراحی است.
• زاویه کوچک (۰–۳۰ درجه): مقاومت کششی طولی بالا، مناسب برای فشارهای محوری.
• زاویه متوسط (۳۰–۶۰ درجه): تعادل بین مقاومت کششی و پیچشی.
• زاویه بزرگ (۶۰–۹۰ درجه): مقاومت شعاعی و فشار داخلی بهتر، اما مقاومت کششی طولی کمتر.
• طراحی بهینه معمولاً ترکیبی از این زوایا است تا کانالی با مقاومت چندمحوره حاصل شود.

۴.۴ ترتیب چیدمان لایه‌ها

• توالی لایه‌ها (Stacking Sequence): ترتیب قرارگیری لایه‌ها بر عملکرد مکانیکی کانال تأثیر مستقیم دارد.
• نمونه طراحی معمول: [±۴۵ / ۰ / ±۴۵ / ۹۰] برای ترکیب مقاومت کششی، خمشی و شعاعی.
• در برخی طراحی‌های پیشرفته، لایه‌های با زاویه متفاوت برای کاهش تنش متمرکز در گوشه‌ها و نقاط اتصال استفاده می‌شوند.

۴.۵ مواد مورد استفاده و ماتریس رزینی

• فیبرها: شیشه، کربن یا آرامید با توجه به کاربرد.
• ماتریس رزینی: اپوکسی، پلی‌استر یا وینیل‌استر، که مقاومت شیمیایی و اتصال فیبرها را فراهم می‌کند.
• انتخاب مواد: بر اساس محیط عملیاتی، فشار، دما و خورندگی سیال انجام می‌شود.

۴.۶ تحلیل مکانیکی و مقاومت

• مقاومت فشاری: لایه‌های مارپیچی فشار داخلی و خارجی را به صورت یکنواخت توزیع می‌کنند.
• مقاومت خمشی: ترتیب زاویه لایه‌ها مانع از خمش غیر یکنواخت می‌شود.
• مقاومت پیچشی: فیبرهای ±۴۵ درجه باعث تحمل پیچش و نیروهای برشی می‌شوند.
• شبیه‌سازی با نرم‌افزارهای FEM (Finite Element Method) معمولاً برای پیش‌بینی رفتار کانال در شرایط عملیاتی پیچیده استفاده می‌شود.

۴.۷ نکات طراحی پیشرفته

• استفاده از هسته سبک برای کاهش وزن و افزایش مقاومت خمشی.
• افزودن لایه‌های محافظتی خارجی برای مقاومت در برابر UV، سایش و محیط‌های خورنده.
• طراحی سفارشی برای سیستم‌های فشار بالا یا دمای بالا با تغییر زاویه پیچش، نوع فیبر و ضخامت لایه‌ها.
• تحلیل شکست و تعیین نقاط ضعف قبل از تولید نهایی برای اطمینان از طول عمر طولانی کانال.

۵. بحث‌های تخصصی و نکات مهم در عملکرد کانال‌های اسپیرال کامپوزیتی

کانال‌های اسپیرال کامپوزیتی به دلیل ساختار لایه‌ای و مارپیچی خود، رفتار مکانیکی پیچیده‌ای دارند. تحلیل دقیق این رفتار برای طراحی بهینه و اطمینان از عملکرد بلندمدت ضروری است.

۵.۱ رفتار مکانیکی تحت بارگذاری‌های مختلف

1. فشار داخلی و خارجی:
   • لایه‌های مارپیچی نیروی کششی و فشاری را جذب کرده و فشار را یکنواخت توزیع می‌کنند.
   • کانال‌های چندلایه مقاومت بهتری در برابر فشار داخلی نسبت به کانال‌های تک‌لایه دارند.
2. کشش و خمش:
   • ترکیب زاویه‌های ۰ و ±۴۵ درجه باعث افزایش مقاومت طولی و خمشی می‌شود.
   • تحلیل FEM نشان می‌دهد که نقاط اتصال لایه‌ها و گوشه‌های کانال نقاط بحرانی هستند که تمرکز تنش در آن‌ها بالاست.
3. پیچش و نیروهای برشی:
   • فیبرهای ±۴۵ درجه عمدتاً بارهای پیچشی را تحمل می‌کنند.
   • طراحی مناسب زاویه پیچش می‌تواند مانع از شکست برشی یا پیچشی شود.

۵.۲ تحلیل شکست و نقاط ضعف

• دلایل اصلی شکست:
  1. شکست فیبرها تحت کشش یا خمش بیش از حد.
  2. جدا شدن لایه‌ها یا delamination به دلیل کیفیت پایین رزین یا فشارهای محوری غیر یکنواخت.
  3. تمرکز تنش در نقاط خم یا اتصالات.
• راهکارها:
  • استفاده از رزین با کیفیت و چسبندگی بالا.
  • طراحی لایه‌ها با زاویه مناسب و توزیع فشار یکنواخت.
  • افزودن لایه‌های محافظتی یا تقویتی در نقاط بحرانی.

۵.۳ تأثیر پارامترهای طراحی بر عملکرد

1. زاویه پیچش فیبر:
   • افزایش زاویه پیچش مقاومت شعاعی را افزایش می‌دهد اما مقاومت کششی طولی کاهش می‌یابد.
2. ضخامت و تعداد لایه‌ها:
   • افزایش تعداد لایه‌ها مقاومت فشاری و خمشی را افزایش می‌دهد، ولی وزن و هزینه تولید نیز بالا می‌رود.
3. نوع فیبر و ماتریس رزینی:
   • فیبر کربن مقاومت بالا و وزن پایین ارائه می‌دهد، در حالی که فیبر شیشه‌ای اقتصادی‌تر است.
   • انتخاب رزین مناسب باعث مقاومت شیمیایی و طول عمر بیشتر می‌شود.

۵.۴ مقایسه با کانال‌های فلزی و سنتی

• مزایا:
  • وزن سبک، مقاومت بالا در برابر خوردگی، انعطاف‌پذیری طراحی، طول عمر بیشتر.
• محدودیت‌ها:
  • هزینه اولیه بالاتر (به ویژه برای فیبر کربن)
  • حساسیت به کیفیت ساخت و نصب صحیح
  • نیاز به تحلیل دقیق FEM برای کاربردهای فشار بالا

۵.۵ بهینه‌سازی طراحی

• استفاده از نرم‌افزارهای شبیه‌سازی FEM و CAD برای پیش‌بینی رفتار کانال تحت شرایط واقعی.
• انتخاب زاویه پیچش، ضخامت لایه‌ها و نوع فیبر بر اساس بارگذاری، محیط عملیاتی و محدودیت وزن.
• افزودن لایه‌های محافظتی برای محیط‌های خورنده یا با سایش زیاد.
• تست نمونه‌های آزمایشی قبل از تولید صنعتی برای اطمینان از عملکرد بلندمدت.

۶. جمع‌بندی و نتیجه‌گیری فنی

کانال‌های اسپیرال کامپوزیتی به دلیل ساختار لایه‌ای و مارپیچی، مقاومت بالا و وزن سبک، به یکی از گزینه‌های اصلی در صنایع پیشرفته تبدیل شده‌اند. این مقاله به صورت جامع به بررسی مقدمه، توضیح کلی، انواع، ساختار و طراحی، و نکات تخصصی عملکردی این کانال‌ها پرداخت.

۶.۱ نکات کلیدی

1. ساختار مارپیچی فیبرها:
   • توزیع یکنواخت فشار و مقاومت بالا در برابر خمش، پیچش و فشار داخلی.
2. مواد و ماتریس رزینی:
   • انتخاب نوع فیبر (شیشه، کربن، آرامید) و رزین (اپوکسی، پلی‌استر، وینیل‌استر) بر اساس شرایط عملیاتی، فشار و محیط خورنده ضروری است.
3. زاویه پیچش و ترتیب لایه‌ها:
   • طراحی بهینه ترکیبی از مقاومت کششی، خمشی و شعاعی را فراهم می‌کند.
4. تحلیل مکانیکی و شکست:
   • شبیه‌سازی و آزمایش نمونه‌های اولیه برای پیش‌بینی عملکرد بلندمدت و جلوگیری از جداشدگی لایه‌ها (delamination) حیاتی است.
5. مزایا و محدودیت‌ها:
   • مزایا: وزن سبک، مقاومت در برابر خوردگی، انعطاف‌پذیری طراحی، طول عمر بالا.
   • محدودیت‌ها: هزینه اولیه بالاتر و حساسیت به کیفیت ساخت.

۶.۲ توصیه‌های کاربردی برای مهندسان و طراحان

• پیش از طراحی صنعتی، تحلیل دقیق FEM و تست نمونه‌های آزمایشی انجام شود.
• زاویه پیچش و ضخامت لایه‌ها بر اساس نوع بارگذاری و محیط عملیاتی انتخاب شود.
• برای محیط‌های خورنده یا با فشار بالا، لایه‌های محافظتی و تقویتی اضافه شود.
• انتخاب مواد باید تعادلی بین هزینه، وزن و مقاومت مکانیکی برقرار کند.

۶.۳ نتیجه‌گیری نهایی

کانال‌های اسپیرال کامپوزیتی با قابلیت طراحی سفارشی، مقاومت مکانیکی بالا و دوام طولانی، گزینه‌ای ایده‌آل برای صنایع پیشرفته هستند. درک دقیق ساختار، انواع، طراحی و تحلیل عملکردی این کانال‌ها، امکان بهینه‌سازی طراحی و افزایش طول عمر عملیاتی را فراهم می‌کند.

با رعایت اصول طراحی و انتخاب مواد مناسب، این کانال‌ها می‌توانند جایگزین مؤثری برای کانال‌های فلزی و سنتی در صنایع نفت، گاز، پتروشیمی، هوافضا و تهویه صنعتی باشند.
