۱. مقدمه
کنترل جریان هوا و کیفیت محیط داخلی یکی از الزامات مهم در سیستم‌های تهویه مطبوع (HVAC) و محیط‌های صنعتی، بیمارستانی و آزمایشگاهی است. دمپرها به عنوان یکی از اجزای کلیدی این سیستم‌ها، وظیفه تنظیم و هدایت جریان هوا را بر عهده دارند و تأثیر مستقیم بر راندمان سیستم، مصرف انرژی و کیفیت هوا دارند. دمپر فیلتر دار (Filter Dampers) با ترکیب عملکرد دمپر و فیلتراسیون هوا، امکان کنترل دقیق جریان هوا همراه با تصفیه آن را فراهم می‌کنند. این دمپرها، علاوه بر هدایت هوا، ذرات معلق، گرد و غبار و آلاینده‌ها را در سیستم جمع‌آوری کرده و به افزایش کیفیت هوای محیط کمک می‌کنند.
مزیت اصلی دمپر فیلتر دار، ترکیب دو عملکرد حیاتی در یک واحد است: کاهش هزینه‌های نصب جداگانه فیلتر و دمپر، بهینه‌سازی فضا، و افزایش دقت کنترل جریان هوا. همچنین، این دمپرها امکان اتصال به سیستم‌های کنترل اتوماتیک یا دستی را دارند و برای پروژه‌های مسکونی، تجاری و صنعتی قابل استفاده هستند.
با توجه به اهمیت عملکرد صحیح، کاهش افت فشار و دوام مکانیکی در سیستم‌های تهویه، بررسی فنی دمپر فیلتر دار، از طراحی و ساخت تا کاربرد صنعتی و نگهداری، ضروری است. این مقاله به صورت جامع، تمامی جنبه‌های فنی، عملیاتی و کاربردی دمپرهای فیلتر دار را تحلیل کرده و راهنمایی کاربردی برای مهندسان، طراحان و پیمانکاران سیستم‌های HVAC ارائه می‌کند.
۲. تعریف و ساختار دمپر فیلتر دار
۲.۱ تعریف دمپر فیلتر دار
دمپر فیلتر دار (Filter Damper) یک واحد ترکیبی در سیستم‌های HVAC است که همزمان وظیفه تنظیم جریان هوا و فیلتراسیون آن را بر عهده دارد. این دمپرها جریان هوا را کنترل می‌کنند و با استفاده از فیلترهای تعبیه‌شده، ذرات معلق، گرد و غبار و آلاینده‌ها را از هوا حذف می‌کنند.
مزیت اصلی این دمپرها، ترکیب دو عملکرد حیاتی در یک واحد است که باعث صرفه‌جویی در فضا، کاهش هزینه نصب جداگانه فیلتر و دمپر و افزایش دقت کنترل جریان هوا می‌شود.
۲.۲ اجزای اصلی دمپر فیلتر دار
- بدنه دمپر (Damper Frame):
- معمولاً از ورق فولادی یا آلومینیومی ساخته می‌شود.
- بدنه مقاوم در برابر فشار هوا و شرایط محیطی طراحی می‌شود.
- تیغه‌ها یا پره‌ها (Blades):
- وظیفه باز و بسته کردن مسیر هوا را دارند.
- می‌توانند تک تیغه، چند تیغه یا اسلایدی باشند.
- در دمپرهای اتوماتیک با موتور یا عملگر پنوماتیک کنترل می‌شوند.
- فیلتر (Filter Element):
- فیلتر می‌تواند از نوع الیافی، HEPA یا کربن فعال باشد.
- عملکرد آن حذف ذرات معلق، گرد و غبار، دود و آلاینده‌ها از جریان هوا است.
- تعویض یا شستشو باید دوره‌ای انجام شود تا راندمان دمپر حفظ شود.
- مکانیزم اتصال و کنترل:
- دمپرها می‌توانند دستی، موتوری یا پنوماتیک باشند.
- سیستم کنترل می‌تواند جریان هوا را بر اساس فشار، دما یا کیفیت هوا تنظیم کند.
۲.۳ مواد سازنده و پوشش‌ها
- ورق فولادی گالوانیزه: مقاومت بالا در برابر خوردگی و فشار
- آلومینیوم: سبک و مناسب برای کانال‌های کوچک یا نصب در محیط‌های کم فشار
- پوشش مقاوم به خوردگی یا رنگ صنعتی: برای محیط‌های مرطوب یا صنعتی با شرایط سخت
۲.۴ نحوه عملکرد دمپر فیلتر دار
- جریان هوا وارد بدنه دمپر می‌شود.
- تیغه‌ها میزان جریان هوا را کنترل می‌کنند.
- هوا از فیلتر عبور کرده و ذرات معلق حذف می‌شوند.
- هوای تصفیه‌شده به کانال خروجی هدایت می‌شود.
این ساختار باعث می‌شود دمپر فیلتر دار همزمان کنترل جریان و تصفیه هوا را انجام دهد و نیاز به واحدهای جداگانه کاهش یابد.
۳. انواع دمپر فیلتر دار
دمپرهای فیلتر دار را می‌توان از دیدگاه‌های مختلف طبقه‌بندی کرد تا انتخاب مناسب برای هر کاربرد صنعتی، تجاری یا مسکونی امکان‌پذیر باشد.
۳.۱ بر اساس مکانیزم کنترل

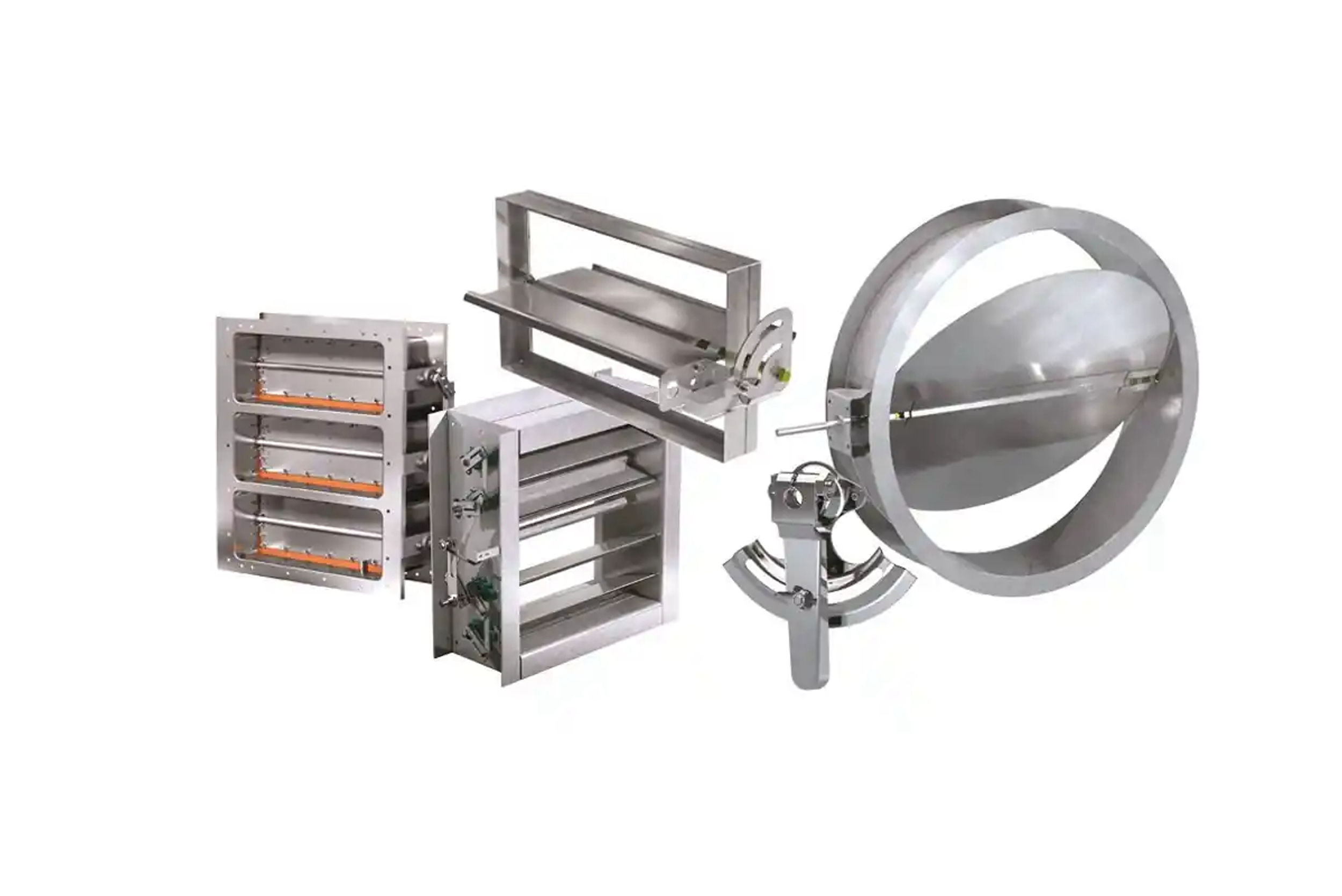

- دمپر دستی (Manual Filter Damper):
- جریان هوا با اهرم یا دست تنظیم می‌شود.
- مزیت: ساده، کم‌هزینه و بدون نیاز به برق یا سیستم کنترل
- محدودیت: نیاز به تنظیم دستی و دقت پایین‌تر نسبت به دمپر اتوماتیک
- دمپر اتوماتیک یا موتوری (Motorized / Automatic Filter Damper):
- جریان هوا توسط موتور الکتریکی یا عملگر پنوماتیک کنترل می‌شود.
- مزیت: کنترل دقیق جریان هوا، امکان اتصال به سیستم کنترل مرکزی HVAC
- کاربرد: پروژه‌های بزرگ، صنعتی یا ساختمان‌های هوشمند
۳.۲ بر اساس نوع فیلتر
- فیلتر الیافی (Fiber Filter):
- برای حذف ذرات معلق، گرد و غبار و آلاینده‌های عمومی
- کاربرد: محیط‌های مسکونی و تجاری
- فیلتر HEPA (High Efficiency Particulate Air):
- حذف ذرات بسیار ریز (PM2.5 و PM1) با راندمان بالا
- کاربرد: بیمارستان‌ها، آزمایشگاه‌ها و محیط‌های صنعتی حساس
- فیلتر کربن فعال (Activated Carbon Filter):
- حذف بو، گازهای شیمیایی و آلاینده‌های آلی
- کاربرد: محیط‌های صنعتی، آزمایشگاه‌ها و فضاهای بسته با آلاینده‌های شیمیایی

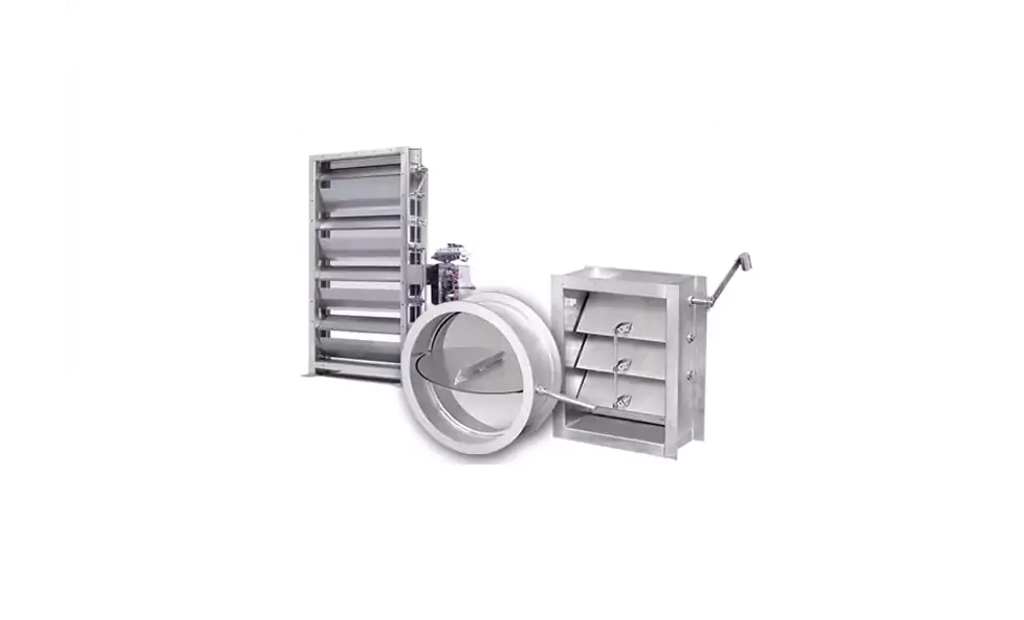

۳.۳ بر اساس شکل تیغه‌ها و طراحی دمپر
- دمپر تک تیغه (Single Blade Filter Damper):
- دارای یک تیغه برای باز و بسته کردن جریان
- مناسب کانال‌های کوچک یا جریان محدود
- دمپر چند تیغه (Multi-Blade / Multi-Vane Filter Damper):
- دارای چند تیغه برای توزیع یکنواخت جریان و کاهش افت فشار
- کاربرد: کانال‌های بزرگ و سیستم‌های صنعتی
- دمپر اسلایدی یا گیوتین (Slide / Guillotine Filter Damper):
- تیغه به صورت عمودی یا افقی حرکت می‌کند
- مناسب کانال‌های بزرگ با جریان حجیم هوا
۳.۴ طبقه‌بندی ترکیبی و کاربردی
- دمپر دستی با فیلتر الیافی: مناسب ساختمان‌های مسکونی
- دمپر موتوری با فیلتر HEPA: مناسب بیمارستان‌ها و آزمایشگاه‌ها
- دمپر چند تیغه با فیلتر کربن فعال: مناسب صنایع شیمیایی یا محیط‌های با آلاینده‌های گازی
۴. عملکرد و تحلیل فنی دمپر فیلتر دار
دمپرهای فیلتر دار با ترکیب کنترل جریان هوا و فیلتراسیون ذرات نقش مهمی در راندمان سیستم‌های HVAC و کیفیت هوای محیط دارند. عملکرد بهینه این دمپرها به طراحی دقیق تیغه‌ها، نوع فیلتر و مکانیزم کنترل وابسته است.
۴.۱ کنترل جریان هوا
- تیغه‌های دمپر جریان هوا را در کانال‌ها تنظیم می‌کنند.
- میزان باز یا بسته بودن تیغه‌ها تعیین‌کننده حجم جریان هوا و فشار سیستم است.
- دمپرهای موتوری یا اتوماتیک امکان کنترل دقیق جریان هوا بر اساس سنسور فشار، دما یا کیفیت هوا را فراهم می‌کنند.
- طراحی مناسب تیغه‌ها باعث کاهش توربولانس و افت فشار در مسیر کانال می‌شود.
۴.۲ فیلتراسیون هوا
- فیلتر دمپر ذرات معلق، گرد و غبار، دود و آلاینده‌های شیمیایی یا بیولوژیکی را از جریان هوا حذف می‌کند.
- راندمان فیلتراسیون وابسته به نوع فیلتر است:
- فیلتر الیافی: ذرات بزرگ و متوسط
- HEPA: ذرات ریز و آلرژن‌ها
- کربن فعال: بو و آلاینده‌های گازی
- عبور هوا از فیلتر باعث ایجاد افت فشار جزئی می‌شود که در طراحی سیستم باید در نظر گرفته شود.
۴.۳ افت فشار و راندمان سیستم
- وجود فیلتر باعث مقاومت جریان هوا و افت فشار می‌شود.
- طراحی تیغه‌ها و مسیر عبور هوا برای حداقل افت فشار و حداکثر راندمان ضروری است.
- استفاده از دمپر چند تیغه یا اسلایدی باعث توزیع یکنواخت هوا و کاهش افت فشار می‌شود.
- برای سیستم‌های بزرگ، محاسبه افت فشار دمپر با نرم‌افزارهای شبیه‌سازی CFD توصیه می‌شود.
۴.۴ مقاومت مکانیکی و دوام دمپر
- بدنه و تیغه‌ها باید فشار داخلی جریان هوا و وزن فیلتر را تحمل کنند.
- انتخاب جنس ورق و پوشش مقاوم به خوردگی برای محیط‌های مرطوب یا صنعتی الزامی است.
- دمپرهای موتوری باید توان کافی برای حرکت تیغه‌ها حتی در شرایط گرفتگی جزئی فیلتر داشته باشند.
۴.۵ نکات طراحی برای بهینه‌سازی عملکرد
- انتخاب نوع فیلتر متناسب با کاربرد و محیط نصب
- بهینه‌سازی طراحی تیغه‌ها برای کاهش افت فشار و توربولانس هوا
- نصب صحیح فیلتر و دسترسی آسان برای تعویض یا شستشو
- امکان اتصال به سیستم کنترل مرکزی برای تنظیم اتوماتیک جریان هوا
- رعایت استانداردهای صنعتی و HVAC برای دوام و کارایی بلندمدت
۵. مزایا و معایب دمپر فیلتر دار
دمپرهای فیلتر دار با ترکیب کنترل جریان هوا و فیلتراسیون، نقش مهمی در بهبود کیفیت هوا و راندمان سیستم‌های تهویه دارند، اما مانند هر تجهیز دیگری، مزایا و محدودیت‌های خود را دارند.
۵.۱ مزایای دمپر فیلتر دار
- ترکیب دو عملکرد در یک واحد:
- کنترل جریان هوا و تصفیه آن بدون نیاز به نصب جداگانه فیلتر و دمپر
- صرفه‌جویی در فضا و کاهش هزینه‌های نصب
- بهبود کیفیت هوا:
- حذف ذرات معلق، گرد و غبار و آلاینده‌های شیمیایی یا بیولوژیکی
- افزایش سلامت محیط و کاهش خطر آلرژی یا آلودگی
- کنترل دقیق جریان هوا:
- امکان تنظیم دستی یا اتوماتیک جریان هوا
- کاهش افت فشار در سیستم با طراحی تیغه‌های بهینه
- صرفه‌جویی در نگهداری:
- دسترسی آسان به فیلتر برای شستشو یا تعویض
- کاهش نیاز به واحدهای جداگانه فیلتراسیون و دمپر
- انعطاف‌پذیری در کاربرد:
- مناسب محیط‌های مسکونی، تجاری، صنعتی و آزمایشگاهی
- امکان اتصال به سیستم‌های اتوماسیون و کنترل هوشمند HVAC
۵.۲ معایب و محدودیت‌ها
- افزایش افت فشار نسبت به دمپر ساده:
- عبور هوا از فیلتر باعث مقاومت جریان و کاهش راندمان سیستم می‌شود
- نیاز به طراحی دقیق برای کاهش افت فشار
- هزینه اولیه بالاتر:
- نسبت به دمپرهای ساده یا نصب جداگانه فیلتر و دمپر، قیمت بالاتری دارند
- نیاز به نگهداری دوره‌ای:
- فیلترها باید به موقع تعویض یا شستشو شوند
- تیغه‌ها و مکانیزم کنترل نیز نیاز به بازدید و روغن‌کاری دارند
- حساسیت به نصب نادرست:
- نصب ناصحیح فیلتر یا تیغه‌ها می‌تواند باعث نشتی هوا و کاهش راندمان فیلتراسیون شود
۵.۳ نکات تخصصی و عملیاتی
- انتخاب فیلتر مناسب: نوع فیلتر باید با کاربرد محیط و آلاینده‌ها متناسب باشد.
- کنترل افت فشار: دمپرهای چند تیغه یا اسلایدی به کاهش افت فشار کمک می‌کنند.
- دسترسی آسان برای نگهداری: طراحی دمپر باید امکان تعویض و شستشوی فیلتر را ساده کند.
- اتصال به سیستم کنترل مرکزی: برای تنظیم اتوماتیک جریان و صرفه‌جویی در انرژی
۶. کاربردها و موارد عملیاتی دمپر فیلتر دار
دمپرهای فیلتر دار با ترکیب کنترل جریان هوا و تصفیه آن، در پروژه‌های مختلف ساختمانی، صنعتی و تخصصی کاربرد گسترده‌ای دارند. این دمپرها به دلیل کاهش هزینه نصب جداگانه، صرفه‌جویی در فضا و افزایش دقت کنترل، جایگاه ویژه‌ای در سیستم‌های HVAC پیدا کرده‌اند.
۶.۱ کاربرد در ساختمان‌ها
- ساختمان‌های مسکونی:
- حذف گرد و غبار و ذرات معلق در سیستم تهویه
- کنترل جریان هوا در کانال‌های داخلی و صرفه‌جویی در فضای نصب
- ساختمان‌های تجاری و اداری:
- تنظیم دقیق جریان هوا بین بخش‌ها
- افزایش کیفیت هوای داخلی برای کارکنان
- کاهش نیاز به نگهداری جداگانه فیلتر و دمپر
- ساختمان‌های بزرگ و چندطبقه:
- کنترل جریان هوا در مسیرهای طولانی و پیچیده
- نصب دمپر فیلتر دار موتوری برای کنترل مرکزی و خودکار
۶.۲ کاربرد در صنایع و محیط‌های تخصصی
- صنایع سبک و سنگین:
- کنترل جریان هوا و حذف ذرات صنعتی
- استفاده از فیلترهای مقاوم به ذرات و آلاینده‌های خاص
- آزمایشگاه‌ها و بیمارستان‌ها:
- استفاده از فیلتر HEPA برای حذف ذرات بسیار ریز و میکروارگانیسم‌ها
- کنترل جریان هوا برای جلوگیری از انتقال آلودگی
- محیط‌های با آلاینده‌های شیمیایی:
- استفاده از فیلتر کربن فعال برای حذف بو و گازهای شیمیایی
- کاربرد در صنایع شیمیایی، آزمایشگاه‌ها و فضاهای بسته
۶.۳ نکات عملیاتی در کاربرد
- انتخاب دمپر مناسب بر اساس محیط:
- محیط‌های مسکونی و تجاری → دمپر دستی یا موتوری با فیلتر الیافی
- محیط‌های تخصصی → دمپر موتوری با فیلتر HEPA یا کربن
- کنترل نگهداری و تعویض فیلتر:
- تعویض دوره‌ای فیلتر برای حفظ راندمان و کاهش افت فشار
- بررسی مکانیزم تیغه‌ها برای اطمینان از عملکرد صحیح
- بهینه‌سازی مسیر کانال و افت فشار:
- استفاده از دمپر چند تیغه یا اسلایدی برای کاهش افت فشار و توزیع یکنواخت هوا
۶.۴ جمع‌بندی کاربردها
دمپرهای فیلتر دار، به دلیل ترکیب عملکرد کنترل جریان و تصفیه هوا، نصب سریع و قابلیت اتصال به سیستم‌های کنترل مرکزی، برای طیف وسیعی از پروژه‌ها مناسب هستند. این دمپرها در ساختمان‌های مسکونی، تجاری، صنعتی، بیمارستان‌ها و آزمایشگاه‌ها کاربرد دارند و با انتخاب صحیح نوع فیلتر و مکانیزم کنترل، راندمان سیستم HVAC و کیفیت هوا به طور قابل توجهی افزایش می‌یابد.
۷. نگهداری و سرویس دمپر فیلتر دار
دمپرهای فیلتر دار، با ترکیب کنترل جریان هوا و فیلتراسیون، نیازمند نگهداری دوره‌ای و بررسی مکانیزم‌ها هستند تا عملکرد بهینه و طول عمر طولانی سیستم حفظ شود. نگهداری صحیح، از کاهش راندمان سیستم و افزایش افت فشار جلوگیری می‌کند.
۷.۱ بازدید دوره‌ای
- بازرسی فیلتر: بررسی انسداد یا آلودگی فیلتر به صورت دوره‌ای (معمولاً هر ۳–۶ ماه، بسته به محیط و نوع فیلتر)
- بررسی تیغه‌ها و مکانیزم حرکت: اطمینان از حرکت روان تیغه‌ها و عدم گیرکردن آنها
- بررسی بدنه دمپر: بررسی خوردگی، خمیدگی یا آسیب مکانیکی
۷.۲ تعویض و شستشوی فیلتر
- فیلترهای الیافی معمولاً قابلیت شستشو دارند
- فیلترهای HEPA یا کربن فعال معمولاً باید تعویض شوند
- تعویض فیلترها باید به موقع انجام شود تا افت فشار و کاهش راندمان سیستم پیش نیاید
۷.۳ روغن‌کاری و نگهداری مکانیزم تیغه‌ها
- تیغه‌ها و محورهای حرکتی دمپرهای موتوری یا اتوماتیک باید روغن‌کاری و روان‌سازی شوند
- بررسی موتور یا عملگر پنوماتیک برای اطمینان از عملکرد صحیح
۷.۴ نکات ایمنی
- قبل از شروع سرویس، سیستم HVAC باید خاموش شود
- استفاده از دستکش و ماسک هنگام تعویض یا شستشوی فیلتر
- اطمینان از نصب صحیح فیلتر و تیغه‌ها پس از سرویس
۷.۵ برنامه نگهداری پیشنهادی
| مورد نگهداری | فواصل پیشنهادی | توضیحات |
|---|---|---|
| بازدید فیلتر | هر ۳–۶ ماه | بستگی به محیط و نوع فیلتر دارد |
| تعویض فیلتر | هر ۶–۱۲ ماه | فیلتر HEPA یا کربن فعال معمولاً نیاز به تعویض دارد |
| بررسی تیغه‌ها و مکانیزم | هر ۶ ماه | اطمینان از حرکت روان و بدون گیرکردن تیغه‌ها |
| بررسی بدنه و پوشش | سالانه | بررسی خوردگی و آسیب مکانیکی |
۷.۶ جمع‌بندی نگهداری
نگهداری منظم و سرویس دمپر فیلتر دار باعث می‌شود:
- راندمان فیلتراسیون و کنترل جریان هوا حفظ شود
- افت فشار کاهش یابد
- طول عمر دمپر و سیستم HVAC افزایش یابد
- هزینه‌های تعمیر و نگهداری کاهش یابد
۸. جمع‌بندی و نتیجه‌گیری فنی
دمپرهای فیلتر دار (Filter Dampers) با ترکیب کنترل جریان هوا و تصفیه آن، نقش کلیدی در سیستم‌های تهویه مطبوع (HVAC) و محیط‌های صنعتی، آزمایشگاهی و بیمارستانی ایفا می‌کنند. بررسی فنی این تجهیزات نشان می‌دهد که:
- ساختار و طراحی ویژه:
- بدنه مقاوم، تیغه‌های قابل تنظیم و فیلترهای تعبیه‌شده باعث عملکرد همزمان کنترل جریان و فیلتراسیون می‌شوند.
- دمپرها می‌توانند دستی یا اتوماتیک باشند و امکان اتصال به سیستم‌های کنترل مرکزی را دارند.
- مزایا و عملکرد:
- ترکیب دو عملکرد حیاتی در یک واحد، کاهش فضای نصب و صرفه‌جویی در هزینه‌ها
- بهبود کیفیت هوا با حذف ذرات معلق، آلاینده‌ها و بو
- کنترل دقیق جریان هوا و کاهش افت فشار در سیستم
- انعطاف‌پذیری در محیط‌های مسکونی، تجاری، صنعتی و تخصصی
- محدودیت‌ها و نکات فنی:
- افت فشار اضافی ناشی از عبور هوا از فیلتر
- نیاز به نگهداری دوره‌ای و تعویض فیلتر
- هزینه اولیه بالاتر نسبت به دمپرهای ساده
- حساسیت به نصب نادرست که می‌تواند راندمان فیلتراسیون را کاهش دهد
- کاربردها:
- ساختمان‌های مسکونی و تجاری، بیمارستان‌ها و آزمایشگاه‌ها
- صنایع سبک و سنگین و محیط‌های با آلاینده‌های شیمیایی
- سیستم‌های HVAC با مسیرهای پیچیده و جریان هوای حجیم
- نگهداری و سرویس:
- بازدید دوره‌ای فیلتر و مکانیزم تیغه‌ها
- تعویض یا شستشوی فیلتر بر اساس نوع و شرایط محیط
- روغن‌کاری تیغه‌ها و بررسی موتور یا عملگر اتوماتیک
- رعایت نکات ایمنی و دسترسی آسان برای سرویس
نتیجه‌گیری نهایی
دمپرهای فیلتر دار با ترکیب عملکرد کنترل جریان و فیلتراسیون، نصب سریع و قابلیت اتصال به سیستم‌های کنترل مرکزی، یک راهکار جامع و کارآمد برای سیستم‌های HVAC مدرن هستند. انتخاب صحیح نوع فیلتر، مکانیزم کنترل و رعایت اصول طراحی و نگهداری، کلید عملکرد بلندمدت، راندمان بالا و کیفیت هوای بهینه در هر محیطی است.
با توجه به مزایا و محدودیت‌ها، دمپرهای فیلتر دار به عنوان یک راهکار اقتصادی، کاربردی و علمی برای کنترل و تصفیه هوا در انواع پروژه‌ها توصیه می‌شوند.
