۱. مقدمه
دمپر فشار بالا به عنوان اجزای کلیدی سیستم‌های HVAC و صنعتی، نقش حیاتی در کنترل جریان و فشار هوا در کانال‌ها و تجهیزات تحت فشار زیاد دارند. عملکرد بهینه این دمپرها مستلزم طراحی مکانیکی مقاوم و تحلیل دقیق جریان هوا است تا بتوانند در شرایط سخت افت فشار کم، جریان یکنواخت و دوام بالا ارائه دهند.
در سیستم‌های HVAC، دمپر فشار بالا علاوه بر کنترل جریان و فشار، بر راندمان انرژی، کاهش نویز و لرزش، و طول عمر تجهیزات تأثیر مستقیم دارد. هرگونه نقص در طراحی مکانیکی یا آیرودینامیکی می‌تواند باعث افت راندمان سیستم، افزایش مصرف انرژی و خرابی زودهنگام تجهیزات شود.
هدف این مقاله بررسی جامع تحلیل مکانیکی و آیرودینامیکی دمپر فشار بالا است. در این مقاله ابتدا به ساختار و اجزای کلیدی دمپر پرداخته می‌شود، سپس تحلیل مکانیکی تیغه‌ها و بدنه، شبیه‌سازی جریان هوا و کاهش افت فشار، و اثر این عوامل بر عملکرد سیستم HVAC بررسی خواهد شد. در نهایت، مزایا، محدودیت‌ها و توصیه‌های مهندسی برای طراحی بهینه دمپر فشار بالا ارائه می‌شود.
این بررسی به مهندسان و طراحان کمک می‌کند تا انتخاب صحیح مواد، طراحی تیغه‌ها و بدنه و بهینه‌سازی جریان هوا را با توجه به شرایط عملیاتی انجام دهند و عملکرد دمپر فشار بالا را به حداکثر راندمان و طول عمر تجهیزات برسانند.

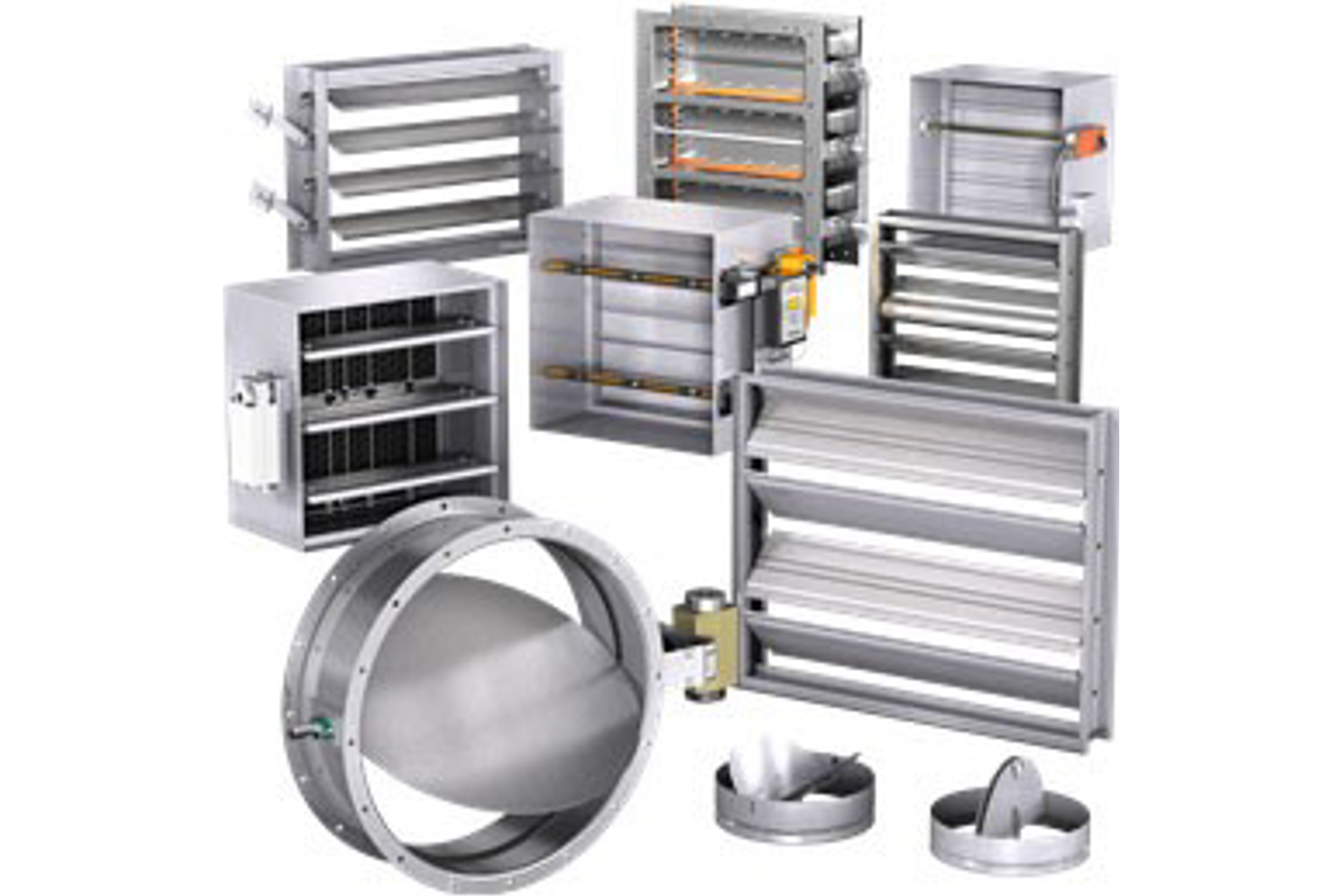

۲. تعریف و ساختار دمپر فشار بالا
دمپر فشار بالا، تجهیزی است که برای کنترل جریان و فشار هوا در کانال‌های HVAC و صنعتی تحت فشار زیاد طراحی شده است. این دمپرها با ساختار مقاوم و طراحی پیشرفته، امکان تنظیم دقیق جریان هوا، کاهش افت فشار و افزایش راندمان انرژی سیستم را فراهم می‌کنند.
۲.۱ تعریف دمپر فشار بالا
- دمپر فشار بالا وسیله‌ای مکانیکی یا الکتریکی است که مسیر جریان هوا را باز یا بسته کرده و جریان و فشار را تنظیم می‌کند.
- برخلاف دمپرهای معمولی، این دمپر می‌تواند فشارهای بسیار زیاد و جریان‌های حجیم هوا را کنترل کند و برای سیستم‌های صنعتی، ساختمان‌های بلند و کانال‌های طولانی مناسب است.
۲.۲ اجزای کلیدی دمپر
- بدنه (Casing):
- ساخته شده از ورق فولادی مقاوم یا فولاد ضدزنگ.
- وظیفه تحمل فشار بالا، محافظت از تیغه‌ها و کاهش ارتعاشات را دارد.
- تیغه‌ها (Blades):
- تیغه‌ها می‌توانند تک‌تیغه یا چندتیغه باشند و طراحی آیرودینامیکی دارند.
- کاهش توربولانس و افت فشار از طریق شکل و زاویه تیغه‌ها حاصل می‌شود.
- مکانیزم حرکت تیغه‌ها:
- شامل دستی، موتوری، پنوماتیک یا اتصال به سیستم اتوماسیون HVAC است.
- امکان کنترل دقیق جریان حتی در فشارهای بالا را فراهم می‌کند.
- مهر و موم‌ها (Seals):
- مقاوم در برابر فشار و دما، مانع نشت هوا و کاهش دقت کنترل جریان می‌شود.
- سیستم کنترل و اتوماسیون:
- دمپرهای مدرن به سیستم‌های BMS یا کنترل هوشمند HVAC متصل می‌شوند.
- امکان تنظیم خودکار جریان، پایش عملکرد و بهینه‌سازی انرژی فراهم می‌شود.
۲.۳ مواد و ویژگی‌های مکانیکی
- تیغه‌ها و بدنه از فلزات مقاوم در برابر خمش، تنش و خوردگی ساخته می‌شوند.
- طراحی مکانیکی باید تحمل بارهای محوری و برشی ناشی از فشار هوا را داشته باشد.
- تیغه‌ها و بدنه باید در برابر ارتعاش و لرزش ناشی از جریان هوا پایدار باشند.
۲.۴ ویژگی‌های آیرودینامیکی
- طراحی تیغه‌ها و بدنه به گونه‌ای است که افت فشار کاهش یافته و جریان یکنواخت شود.
- زاویه و شکل تیغه‌ها برای کاهش توربولانس، نویز و لرزش بهینه‌سازی شده است.
- تحلیل جریان هوا (CFD) نشان می‌دهد که دمپر فشار بالا جریان هوا را در کانال‌های طولانی و تحت فشار زیاد بهینه می‌کند.
۲.۵ نتیجه فنی
دمپر فشار بالا با ساختار مکانیکی مقاوم و طراحی آیرودینامیکی پیشرفته، امکان کنترل دقیق جریان و فشار هوا را فراهم می‌کند و باعث افزایش راندمان انرژی، کاهش افت فشار و افزایش طول عمر تجهیزات HVAC می‌شود.
۳. تحلیل مکانیکی دمپر فشار بالا
تحلیل مکانیکی دمپر فشار بالا، یکی از کلیدی‌ترین مراحل طراحی است که پایداری، دوام و عملکرد ایمن تجهیزات را تضمین می‌کند. دمپرهای فشار بالا در معرض نیروهای محوری، برشی و خمشی ناشی از جریان هوا و فشار کانال قرار دارند و طراحی صحیح آنها اهمیت ویژه‌ای دارد.
۳.۱ بارها و نیروهای مکانیکی
- فشار هوا (Air Pressure Load):
- فشار داخل کانال روی تیغه‌ها و بدنه اعمال می‌شود.
- دمپر باید بتواند فشار مثبت و منفی سیستم HVAC را تحمل کند بدون اینکه دچار تغییر شکل شود.
- نیروهای برشی و خمشی (Shear & Bending Forces):
- جریان هوا و باز و بسته شدن تیغه‌ها باعث ایجاد نیروهای برشی و خمشی در تیغه‌ها و محورهای اتصال می‌شود.
- طراحی تیغه‌ها و محور باید حداکثر تنش مجاز ماده را رعایت کند تا خمش یا شکست رخ ندهد.
- لرزش و ارتعاش (Vibration Load):
- جریان هوا، فن‌ها و تغییرات فشار باعث ایجاد لرزش و ارتعاش در تیغه‌ها و بدنه می‌شود.
- دمپرهای فشار بالا باید با تقویت مکانیکی و مهاربندی مناسب از آسیب ناشی از لرزش جلوگیری کنند.
۳.۲ تحلیل تنش و خمش تیغه‌ها
- تیغه‌ها تحت فشار هوا و نیروهای مکانیکی تنش‌های خمشی و محوری را تجربه می‌کنند.
- انتخاب مواد مقاوم و ضخامت مناسب تیغه‌ها باعث کاهش تغییر شکل و افزایش طول عمر می‌شود.
- استفاده از تیغه‌های موازی با جریان هوا و طراحی آیرودینامیکی تنش‌ها را کاهش می‌دهد.
۳.۳ تحلیل بدنه و محور تیغه‌ها
- بدنه دمپر باید فشار کلی کانال و نیروهای ناشی از حرکت تیغه‌ها را تحمل کند.
- محور تیغه‌ها و یاتاقان‌ها باید نیروهای چرخشی و برشی را بدون شکست و لغزش تحمل کنند.
- تحلیل FEM (Finite Element Method) معمولاً برای بررسی توزیع تنش و نقاط بحرانی استفاده می‌شود.
۳.۴ استانداردهای مکانیکی
- استانداردهای ASHRAE، SMACNA و ISO برای مقاومت مکانیکی و تحمل فشار تعیین کننده هستند.
- رعایت این استانداردها تضمین می‌کند که دمپر فشار بالا در طول عمر عملیاتی بدون خرابی مکانیکی و کاهش عملکرد عمل کند.
۳.۵ نتیجه تحلیل مکانیکی
تحلیل مکانیکی دقیق دمپر فشار بالا باعث می‌شود که:
- تیغه‌ها و بدنه تحمل فشار و نیروهای محوری و خمشی را داشته باشند.
- ارتعاش و لرزش حداقل شده و فرسایش تجهیزات کاهش یابد.
- طول عمر و عملکرد پایدار دمپر تضمین شود و راندمان سیستم HVAC بهینه شود.
۴. تحلیل آیرودینامیکی دمپر فشار بالا
تحلیل آیرودینامیکی دمپر فشار بالا به بررسی رفتار جریان هوا در کانال و اطراف تیغه‌ها می‌پردازد. هدف این تحلیل، بهینه‌سازی طراحی تیغه‌ها و بدنه برای کاهش افت فشار، توربولانس و مصرف انرژی است.
۴.۱ جریان هوا در کانال
- جریان هوا در کانال‌های HVAC تحت فشار، نیروهای برشی و تغییرات سرعت را تجربه می‌کند.
- دمپر فشار بالا با طراحی مناسب تیغه‌ها باعث می‌شود جریان هوا به صورت یکنواخت و با کمترین اختلال از دمپر عبور کند.
- جریان یکنواخت باعث توزیع بهتر دما و رطوبت در فضای هدف و کاهش نقاط با فشار منفی یا مثبت می‌شود.
۴.۲ افت فشار (Pressure Drop)
- افت فشار در دمپر به دلیل اصطکاک هوا با تیغه‌ها و بدنه و توربولانس ایجاد شده رخ می‌دهد.
- طراحی آیرودینامیکی تیغه‌ها و بدنه، زاویه مناسب تیغه‌ها و استفاده از لبه‌های صاف و منحنی باعث کاهش افت فشار می‌شود.
- کاهش افت فشار به صرفه‌جویی در مصرف انرژی فن‌ها و افزایش راندمان سیستم منجر می‌شود.
۴.۳ توربولانس و نویز
- تیغه‌های دمپر و تغییرات ناگهانی مسیر هوا می‌تواند باعث ایجاد توربولانس شود.
- توربولانس زیاد باعث نویز، لرزش و کاهش راندمان HVAC می‌شود.
- تحلیل CFD (Computational Fluid Dynamics) و طراحی تیغه‌ها با زاویه و منحنی مناسب توربولانس را کاهش می‌دهد و جریان آرام‌تر ایجاد می‌کند.
۴.۴ شبیه‌سازی جریان هوا
- شبیه‌سازی‌های CFD برای بررسی سرعت، فشار و مسیر جریان هوا در اطراف تیغه‌ها استفاده می‌شوند.
- نتایج شبیه‌سازی نشان می‌دهد که تیغه‌های چندگانه و آیرودینامیکی کمترین افت فشار و بیشترین یکنواختی جریان را ایجاد می‌کنند.
- تحلیل جریان همچنین به بهینه‌سازی طراحی تیغه‌ها و زاویه آنها نسبت به کانال کمک می‌کند.
۴.۵ نتیجه تحلیل آیرودینامیکی
- طراحی آیرودینامیکی دمپر فشار بالا باعث می‌شود جریان هوا یکنواخت، کم‌افت و با توربولانس پایین از دمپر عبور کند.
- این ویژگی باعث افزایش راندمان انرژی، کاهش مصرف برق فن‌ها و بهبود کیفیت هوای داخلی می‌شود.
- ترکیب تحلیل مکانیکی و آیرودینامیکی، پایه طراحی دمپر فشار بالا برای عملکرد پایدار و طول عمر طولانی است.
۵. تأثیر تحلیل مکانیکی و آیرودینامیکی بر عملکرد سیستم HVAC
ترکیب تحلیل مکانیکی و آیرودینامیکی دمپر فشار بالا، نقش مستقیم و حیاتی در عملکرد بهینه سیستم‌های HVAC دارد. این بخش به بررسی اثرات این تحلیل‌ها بر راندمان انرژی، کاهش نویز و لرزش، توزیع جریان هوا و طول عمر تجهیزات می‌پردازد.
۵.۱ بهبود راندمان انرژی
- تحلیل مکانیکی و آیرودینامیکی باعث کاهش افت فشار و توربولانس در جریان هوا می‌شود.
- کاهش افت فشار منجر به کاهش مصرف انرژی فن‌ها و کمپرسورها می‌شود.
- طراحی مناسب تیغه‌ها و بدنه باعث می‌شود دمپر کمترین مقاومت در برابر جریان هوا ایجاد کند و انرژی سیستم بهینه شود.
۵.۲ کاهش نویز و لرزش
- طراحی مکانیکی مقاوم و تحلیل دقیق نیروهای خمشی و ارتعاشی باعث می‌شود که تیغه‌ها ثابت و بدون لرزش حرکت کنند.
- طراحی آیرودینامیکی تیغه‌ها توربولانس و جریان گردابی را کاهش می‌دهد و در نتیجه نویز سیستم HVAC کاهش می‌یابد.
۵.۳ بهبود توزیع جریان هوا و کیفیت هوای داخلی
- جریان یکنواخت از دمپر فشار بالا باعث توزیع بهتر دما و رطوبت در فضاهای مختلف می‌شود.
- کاهش نقاط فشار منفی و مثبت در کانال‌ها، کیفیت تهویه و راحتی کاربران را افزایش می‌دهد.
- تحلیل آیرودینامیکی به مهندسان کمک می‌کند تا زاویه و شکل تیغه‌ها را برای توزیع یکنواخت هوا بهینه کنند.
۵.۴ افزایش دوام و طول عمر تجهیزات
- تحلیل مکانیکی دقیق از فرسایش زودهنگام تیغه‌ها، بدنه و محور جلوگیری می‌کند.
- ترکیب با تحلیل آیرودینامیکی باعث کاهش تنش‌های ناشی از جریان و لرزش می‌شود.
- این امر منجر به طول عمر طولانی‌تر دمپر و سایر تجهیزات HVAC می‌شود.
۵.۵ نتیجه عملکردی
- طراحی و تحلیل صحیح مکانیکی و آیرودینامیکی دمپر فشار بالا باعث می‌شود که سیستم HVAC:
- راندمان انرژی بالاتر داشته باشد
- کیفیت هوا و توزیع دما بهبود یابد
- نویز و لرزش کاهش یابد
- طول عمر تجهیزات افزایش یابد
- به عبارت دیگر، دمپر فشار بالا با طراحی بهینه مکانیکی و آیرودینامیکی، ستون اصلی بهینه‌سازی عملکرد سیستم HVAC است.
۶. مزایا و محدودیت‌های تحلیل مکانیکی و آیرودینامیکی دمپر فشار بالا
تحلیل مکانیکی و آیرودینامیکی دمپر فشار بالا، ابزارهای کلیدی برای طراحی بهینه، عملکرد پایدار و صرفه‌جویی انرژی هستند، اما محدودیت‌ها و چالش‌هایی نیز وجود دارد که باید در طراحی و نصب مدنظر قرار گیرد.
۶.۱ مزایا
- بهینه‌سازی عملکرد سیستم HVAC
- طراحی مکانیکی مقاوم و تحلیل آیرودینامیکی باعث کاهش افت فشار، توربولانس و مقاومت هوا می‌شود.
- جریان یکنواخت هوا، توزیع بهتر دما و رطوبت را فراهم می‌کند.
- کاهش مصرف انرژی و هزینه‌ها
- کاهش افت فشار و مقاومت هوا باعث کاهش بار فن‌ها و کمپرسورها می‌شود.
- اتوماسیون و کنترل دقیق جریان با طراحی بهینه، صرفه‌جویی بلندمدت در انرژی را تضمین می‌کند.
- افزایش طول عمر تجهیزات
- تحلیل مکانیکی نیروهای خمشی و برشی، فرسایش و شکست تیغه‌ها را کاهش می‌دهد.
- تحلیل آیرودینامیکی باعث کاهش لرزش و نویز شده و طول عمر تجهیزات HVAC را افزایش می‌دهد.
- قابلیت طراحی پیشرفته و سفارشی
- شبیه‌سازی CFD و تحلیل FEM امکان بهینه‌سازی زاویه تیغه‌ها، ضخامت مواد و شکل بدنه را فراهم می‌کند.
- دمپر می‌تواند بر اساس نیاز سیستم و شرایط عملیاتی، طراحی خاص و بهینه داشته باشد.
۶.۲ محدودیت‌ها و چالش‌ها
- هزینه طراحی و نصب بالا
- تحلیل مکانیکی و شبیه‌سازی آیرودینامیکی نیازمند تخصص و تجهیزات نرم‌افزاری پیشرفته است.
- ساخت تیغه‌ها و بدنه مقاوم با مواد خاص هزینه بیشتری دارد.
- نیاز به نگهداری تخصصی
- دمپرهای پیچیده نیازمند بازدید دوره‌ای تیغه‌ها، مهر و موم‌ها و محورهای حرکت هستند.
- نگهداری نامناسب می‌تواند باعث کاهش راندمان و افزایش نشت هوا شود.
- حساسیت به شرایط عملیاتی
- تغییرات شدید فشار، دما یا جریان هوا بدون رعایت طراحی می‌تواند عملکرد دمپر را تحت تأثیر قرار دهد.
- تحلیل دقیق قبل از نصب و رعایت استانداردهای فنی الزامی است.
۶.۳ نتیجه مزایا و محدودیت‌ها
- تحلیل مکانیکی و آیرودینامیکی دمپر فشار بالا ابزاری ضروری برای بهینه‌سازی سیستم HVAC است.
- مزایا شامل راندمان انرژی بالاتر، کاهش نویز و لرزش، توزیع یکنواخت جریان هوا و طول عمر بیشتر تجهیزات است.
- محدودیت‌ها شامل هزینه طراحی و نصب، نیاز به نگهداری تخصصی و حساسیت به شرایط عملیاتی می‌باشد.
- با طراحی و نگهداری صحیح، دمپر فشار بالا می‌تواند عملکردی پایدار و بهینه در بلندمدت ارائه دهد.
۷. جمع‌بندی و نتیجه‌گیری
دمپر فشار بالا، یکی از اجزای حیاتی سیستم‌های HVAC و صنعتی است که عملکرد راندمان انرژی، توزیع جریان هوا و دوام تجهیزات را به طور مستقیم تحت تأثیر قرار می‌دهد. تحلیل مکانیکی و آیرودینامیکی دمپر، پایه طراحی بهینه و عملکرد پایدار این تجهیز است.
۷.۱ جمع‌بندی تحلیل مکانیکی
- دمپر فشار بالا در معرض فشار هوا، نیروهای خمشی و برشی و لرزش قرار دارد.
- تحلیل مکانیکی دقیق باعث می‌شود تیغه‌ها و بدنه تنش‌های وارد بر خود را تحمل کرده و دچار تغییر شکل یا شکست نشوند.
- طراحی مقاوم و استفاده از مواد مناسب، طول عمر و دوام تجهیزات را افزایش می‌دهد.
۷.۲ جمع‌بندی تحلیل آیرودینامیکی
- جریان هوا در اطراف تیغه‌ها و بدنه دمپر با تحلیل CFD و طراحی آیرودینامیکی بهینه‌سازی می‌شود.
- افت فشار کاهش یافته و توربولانس به حداقل می‌رسد، که صرفه‌جویی انرژی و توزیع یکنواخت جریان هوا را به همراه دارد.
- جریان آرام و یکنواخت همچنین باعث کاهش نویز و لرزش سیستم می‌شود.
۷.۳ تأثیر بر عملکرد سیستم HVAC
- ترکیب تحلیل مکانیکی و آیرودینامیکی باعث افزایش راندمان انرژی، کاهش مصرف برق و افزایش طول عمر تجهیزات می‌شود.
- جریان یکنواخت و کنترل دقیق فشار، کیفیت هوای داخلی و توزیع دما را بهبود می‌بخشد.
- دمپر فشار بالا با طراحی بهینه، ستون اصلی بهینه‌سازی سیستم HVAC محسوب می‌شود.
۷.۴ مزایا و محدودیت‌ها
- مزایا: بهبود راندمان انرژی، کاهش نویز و لرزش، توزیع یکنواخت هوا، طول عمر بالای تجهیزات، قابلیت طراحی سفارشی.
- محدودیت‌ها: هزینه اولیه بالا، نیاز به نگهداری تخصصی، حساسیت به شرایط عملیاتی.
- مدیریت صحیح محدودیت‌ها و نگهداری دوره‌ای، بهره‌وری بلندمدت و عملکرد پایدار را تضمین می‌کند.
۷.۵ نتیجه نهایی
دمپر فشار بالا با تحلیل مکانیکی و آیرودینامیکی صحیح، یکپارچگی عملکرد، بهینه‌سازی انرژی و طول عمر تجهیزات HVAC را تضمین می‌کند.
- طراحی مهندسی دقیق و شبیه‌سازی جریان هوا، ابزار لازم برای انتخاب، نصب و نگهداری دمپر فشار بالا بهینه است.
- به طور کلی، دمپر فشار بالا با ترکیب مقاومت مکانیکی و جریان بهینه هوا، ستون عملکرد پایدار و کارآمد سیستم‌های HVAC محسوب می‌شود.
