۱. مقدمه
دریچه‌های تنظیم هوا یکی از اصلی‌ترین اجزای سیستم‌های تهویه مطبوع (HVAC) هستند که نقش بسیار مهمی در کنترل جریان، توزیع یکنواخت هوا و ایجاد شرایط آسایش حرارتی در فضاهای مختلف ایفا می‌کنند. این دریچه‌ها در واقع نقطه نهایی انتقال هوا از کانال به محیط به شمار می‌روند و عملکرد صحیح آن‌ها تأثیر مستقیمی بر راندمان کل سیستم دارد.
در ساختمان‌های مسکونی، اداری، تجاری و صنعتی، دریچه‌های تنظیم هوا به گونه‌ای طراحی می‌شوند که علاوه بر هدایت مناسب جریان هوا، از نظر زیبایی و هماهنگی با معماری داخلی نیز قابل قبول باشند. همچنین با توجه به نوع کاربری هر فضا، این دریچه‌ها می‌توانند در نقاط مختلفی مانند سقف، دیوار یا کف نصب شوند.
نکته مهم در عملکرد دریچه‌های تنظیم هوا، قابلیت کنترل جهت و میزان جریان هوا است. این ویژگی باعث می‌شود تا سیستم تهویه مطبوع بتواند دما، رطوبت و سرعت جریان هوا را به شکلی متعادل و مطلوب در اختیار کاربران قرار دهد. به همین دلیل، انتخاب صحیح نوع دریچه و طراحی مناسب آن، از مهم‌ترین مراحل در اجرای پروژه‌های تأسیسات مکانیکی محسوب می‌شود.
به طور خلاصه، دریچه‌های تنظیم هوا نقش کلیدی در:
- توزیع بهینه هوا در فضا
- کاهش مصرف انرژی سیستم تهویه
- ایجاد آسایش حرارتی برای ساکنان
- و افزایش طول عمر تجهیزات HVAC
دارند.
۲. تعریف و کارکرد دریچه‌های تنظیم هوا
۲.۱ تعریف دریچه تنظیم هوا

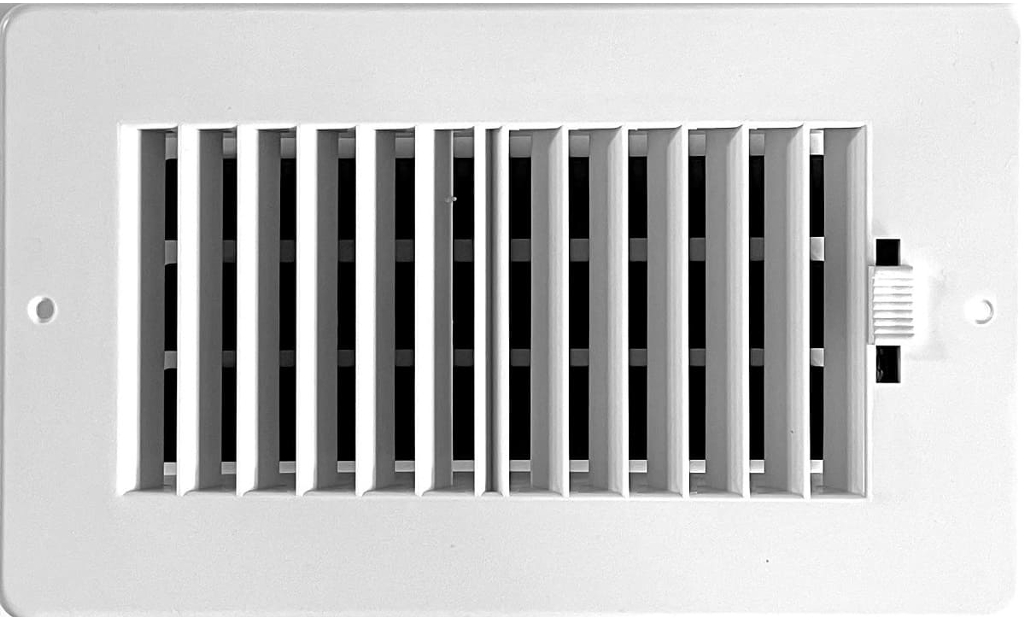

دریچه تنظیم هوا (Air Register یا Air Diffuser) وسیله‌ای است که در انتهای مسیر کانال‌کشی سیستم‌های تهویه مطبوع نصب می‌شود و وظیفه آن هدایت، توزیع و تنظیم میزان جریان هوای ورودی یا خروجی به فضا است. این دریچه‌ها معمولاً به صورت قاب و پره‌های قابل تنظیم یا ثابت طراحی می‌شوند و بسته به محل نصب، می‌توانند در سقف، دیوار یا کف ساختمان قرار بگیرند.
۲.۲ وظایف اصلی دریچه‌های تنظیم هوا
- توزیع یکنواخت جریان هوا در فضا به گونه‌ای که دما و سرعت هوا متعادل شود.
- تنظیم جهت جریان از طریق پره‌های ثابت یا متحرک.
- کنترل حجم هوای عبوری با استفاده از دمپرهای داخلی یا مکانیزم‌های تنظیم.
- ایجاد آسایش حرارتی با جلوگیری از نقاط سرد یا گرم موضعی در محیط.
- کاهش صدا و ارتعاشات ناشی از عبور جریان هوا.
۲.۳ ارتباط دریچه‌های تنظیم هوا با سایر اجزای سیستم
- کانال‌های انتقال هوا: دریچه‌ها خروجی نهایی کانال‌ها هستند و نقش توزیع‌کننده را ایفا می‌کنند.
- دمپرها: برخی دریچه‌ها دارای دمپر داخلی هستند که برای کنترل حجم هوا و فشار به کار می‌روند.
- فیلترها: در برخی مدل‌ها، فیلتر برای جلوگیری از ورود گرد و غبار و آلودگی به فضا تعبیه می‌شود.
۲.۴ اهمیت عملکرد صحیح
عملکرد درست دریچه‌های تنظیم هوا باعث می‌شود:
- راندمان انرژی سیستم افزایش یابد.
- کاربران احساس آسایش بیشتری داشته باشند.
- جریان هوا بدون نویز و ارتعاش مزاحم منتقل شود.
- شرایط بهداشتی و کیفی هوای محیط بهبود یابد.
۳. انواع دریچه‌های تنظیم هوا
دریچه‌های تنظیم هوا در مدل‌ها و طراحی‌های متنوعی تولید می‌شوند که هر کدام بسته به محل نصب، حجم هوای عبوری، زیبایی ظاهری و نوع کاربری فضا انتخاب می‌گردند. در ادامه مهم‌ترین انواع دریچه‌ها بررسی می‌شوند:
۳.۱ دریچه سقفی
- پرکاربردترین نوع دریچه در سیستم‌های تهویه مطبوع ساختمان‌های مسکونی و اداری.
- نصب در سقف باعث می‌شود جریان هوا به صورت یکنواخت و گسترده در کل فضا پخش شود.
- معمولاً به شکل‌های چهارگوش، گرد یا مستطیل طراحی می‌شود.
- قابلیت تنظیم جهت پرتاب هوا به صورت یک‌طرفه، دوطرفه، سه‌طرفه یا چهارطرفه.
۳.۲ دریچه دیواری
- برای نصب روی دیوار در ارتفاع‌های مختلف طراحی شده است.
- به دلیل قرارگیری در دید مستقیم، علاوه بر عملکرد، ظاهر زیبا و هماهنگی با طراحی داخلی اهمیت دارد.
- قابلیت نصب دمپر پشت دریچه برای تنظیم حجم جریان هوا.
- بیشتر در سالن‌ها، دفاتر و فضاهای عمومی کاربرد دارد.
۳.۳ دریچه کف
- در کف سالن‌ها و اتاق‌ها نصب می‌شود و برای سیستم‌های تهویه با کانال‌کشی زیر کف استفاده می‌گردد.
- طراحی آن به گونه‌ای است که در برابر فشار مکانیکی (مانند عبور افراد یا وسایل) مقاوم باشد.
- دارای پره‌های باریک یا شبکه‌ای برای جلوگیری از ورود اجسام خارجی.
۳.۴ دریچه‌های خطی (Linear Grilles)
- به صورت باریک و طولانی طراحی می‌شوند و معمولاً در سقف یا دیوار نصب می‌گردند.
- مناسب برای فضاهایی که نیاز به پوشش هوادهی وسیع و یکنواخت دارند.
- ظاهر مدرن و مینیمال آن‌ها باعث می‌شود در معماری داخلی فضاهای لوکس پرکاربرد باشند.
۳.۵ دریچه‌های قابل تنظیم چندجهته (Adjustable Louvers)
- پره‌های متحرک دارند که می‌توانند در زوایای مختلف تنظیم شوند.
- امکان تغییر جهت جریان هوا به صورت دستی یا اتوماتیک.
- کاربرد ویژه در فضاهایی که نیاز به انعطاف‌پذیری در توزیع هوا دارند.
۳.۶ دریچه با دمپر داخلی
- ترکیبی از دریچه و دمپر در یک مجموعه.
- دمپر داخلی باعث می‌شود حجم هوای عبوری از دریچه قابل کنترل باشد.
- مناسب برای فضاهایی که نیاز به کنترل مستقل جریان هوا در هر بخش دارند.
۳.۷ دریچه با فیلتر (Filter Grilles)
- در این نوع، فیلتر قابل تعویض یا شستشو پشت دریچه نصب می‌شود.
- علاوه بر تنظیم جریان، وظیفه حذف گرد و غبار و ذرات معلق را بر عهده دارد.
- پرکاربرد در بیمارستان‌ها، کلین‌روم‌ها و فضاهای حساس به آلودگی.
۳.۸ دریچه‌های خاص
- دریچه‌های آکوستیک: برای کاهش نویز و صدا.
- دریچه‌های مقاوم در برابر آتش: برای ایمنی در برابر حریق.
- دریچه‌های هوای برگشت (Return Grilles): مخصوص برگشت هوای مصرف‌شده به کانال اصلی.
👉 تنوع دریچه‌ها باعث می‌شود طراحان سیستم‌های تهویه بتوانند با توجه به شرایط فنی و معماری، بهترین انتخاب را داشته باشند.
۴. اجزای تشکیل‌دهنده دریچه‌های تنظیم هوا
دریچه‌های تنظیم هوا در ظاهر ساده به نظر می‌رسند، اما از چند بخش کلیدی تشکیل شده‌اند که هر کدام وظیفه مشخصی در عملکرد مکانیکی، آیرودینامیکی و زیبایی‌شناسی دارند. شناخت این اجزا به انتخاب بهتر و نگهداری صحیح دریچه کمک می‌کند.
۴.۱ قاب (Frame)
- بخش اصلی دریچه که تمامی اجزا روی آن نصب می‌شوند.
- معمولاً از آلومینیوم، فولاد گالوانیزه یا پلاستیک فشرده ساخته می‌شود.
- ابعاد قاب مطابق با ابعاد دهانه کانال طراحی می‌شود.
- نقش مهم در استحکام و زیبایی ظاهری دریچه دارد.
۴.۲ پره‌ها (Blades or Louvers)
- پره‌ها مهم‌ترین بخش عملکردی دریچه هستند.
- وظیفه آن‌ها هدایت و تنظیم جهت جریان هوا است.
- انواع پره‌ها:
- پره‌های ثابت (برای مسیر هوای مشخص)
- پره‌های متحرک (قابل تنظیم در زوایای مختلف)
- جنس پره‌ها معمولاً از آلومینیوم سبک و مقاوم به خوردگی است.
۴.۳ دمپر داخلی (Damper)
- در بسیاری از دریچه‌ها دمپر پشت آن تعبیه می‌شود.
- دمپر وظیفه تنظیم حجم و فشار جریان هوا را بر عهده دارد.
- در برخی مدل‌ها، دمپر دستی (با اهرم کوچک) و در برخی دیگر اتوماتیک یا موتوردار است.
۴.۴ مکانیزم تنظیم (Adjustment Mechanism)
- برای دریچه‌های با پره متحرک یا دمپر داخلی، مکانیزم تنظیم به کار می‌رود.
- این مکانیزم می‌تواند شامل اهرم دستی، پیچ تنظیم یا موتور برقی باشد.
- تنظیم مکانیزم به کاربر اجازه می‌دهد زاویه و حجم جریان هوا را مطابق نیاز فضا کنترل کند.
۴.۵ فیلتر (Filter)
- در برخی مدل‌ها، یک فیلتر در پشت دریچه نصب می‌شود.
- وظیفه آن جذب گرد و غبار و ذرات معلق قبل از ورود هوا به فضا است.
- فیلترها معمولاً قابل شستشو یا تعویض دوره‌ای هستند.
۴.۶ روکش و پوشش سطحی (Finish)
- برای افزایش دوام و زیبایی، قاب و پره‌ها معمولاً با رنگ پودری الکترواستاتیک یا آندایزینگ آلومینیوم پوشش داده می‌شوند.
- این پوشش‌ها باعث مقاومت در برابر رطوبت، خوردگی و زنگ‌زدگی می‌شوند.
۴.۷ بخش‌های جانبی
- توری محافظ (Mesh): برای جلوگیری از ورود حشرات یا ذرات درشت.
- عایق صدا: در برخی دریچه‌ها برای کاهش نویز جریان هوا.
- فریم تزئینی: جهت هماهنگی با طراحی داخلی.
🔹 به طور کلی، اجزای دریچه‌های تنظیم هوا به گونه‌ای طراحی می‌شوند که علاوه بر عملکرد فنی مطلوب، از نظر طول عمر، نگهداری و زیبایی‌شناسی نیز پاسخگوی نیاز کاربران باشند.
۵. معیارهای انتخاب دریچه تنظیم هوا
انتخاب صحیح دریچه‌های تنظیم هوا نقش بسیار مهمی در کارایی سیستم HVAC، آسایش حرارتی و صرفه‌جویی انرژی دارد. معیارهای انتخاب بر اساس نوع فضا، دبی هوا، محل نصب و الزامات فنی تعیین می‌شوند.
۵.۱ نوع فضا و کاربرد
- مسکونی: دریچه‌های کوچک، زیبا و کم صدا مناسب هستند.
- اداری و تجاری: دریچه‌های سقفی با توزیع گسترده و قابلیت تنظیم جهت جریان ترجیح داده می‌شوند.
- صنعتی و کارگاهی: دریچه‌های مقاوم، با جریان هوای بالا و قابلیت تحمل فشار و دما مناسب هستند.
- فضاهای حساس به آلودگی یا بیمارستانی: دریچه با فیلتر و قابلیت نگهداری آسان توصیه می‌شود.
۵.۲ ظرفیت هوادهی (Airflow Capacity)
- هر دریچه باید قادر باشد حجم هوای مورد نیاز فضا را عبور دهد.
- ظرفیت هوادهی بر اساس دبی هوا، سرعت مجاز جریان و فشار سیستم محاسبه می‌شود.
- انتخاب دریچه با ظرفیت کمتر باعث افت فشار، سر و صدا و توزیع نامتوازن هوا می‌شود.
۵.۳ میزان صدا و راحتی حرارتی
- جریان هوای عبوری از دریچه می‌تواند نویز ایجاد کند.
- برای فضاهای اداری و مسکونی، میزان صدای دریچه باید کم و مطابق استاندارد ASHRAE باشد.
- همچنین جهت و سرعت پره‌ها باید طوری تنظیم شود که جریان مستقیم و شدید هوا موجب نارضایتی کاربران نشود.
۵.۴ زیبایی و طراحی داخلی
- دریچه‌های قابل مشاهده باید با رنگ، شکل و سبک معماری فضا هماهنگ باشند.
- مدل‌های خطی و باریک (Linear Grilles) یا پوشش‌های تزئینی برای فضاهای لوکس و مدرن مناسب هستند.
۵.۵ نگهداری و دسترسی
- دریچه‌هایی که نیاز به تعویض فیلتر یا تنظیم دمپر دارند باید به راحتی قابل دسترسی باشند.
- قابلیت باز و بسته شدن ساده برای تمیزکاری دوره‌ای، طول عمر دریچه و سیستم را افزایش می‌دهد.
۵.۶ استانداردها و الزامات فنی
- رعایت استانداردهای ASHRAE، SMACNA و DIN در انتخاب دریچه‌ها الزامی است.
- این استانداردها شامل حداکثر افت فشار، میزان صدا، مقاومت مکانیکی و ابعاد استاندارد هستند.
۵.۷ جمع‌بندی بخش
- انتخاب دریچه‌های مناسب با توجه به نوع فضا، ظرفیت هوا، میزان صدا، طراحی داخلی و الزامات نگهداری انجام می‌شود.
- انتخاب درست باعث توزیع یکنواخت هوا، کاهش مصرف انرژی و افزایش آسایش حرارتی می‌شود.
۶. بررسی آیرودینامیکی و مکانیکی دریچه‌های تنظیم هوا
عملکرد صحیح دریچه‌های تنظیم هوا علاوه بر طراحی ظاهری، نیازمند توجه به اصول آیرودینامیکی و مکانیکی است. این بررسی‌ها باعث می‌شوند جریان هوا یکنواخت، کم‌نویز و با کمترین افت فشار در فضا توزیع شود.
۶.۱ اصول آیرودینامیکی
- زاویه پره‌ها: زاویه تیغه‌ها نقش کلیدی در هدایت جریان و کاهش توربولانس دارد.
- سرعت جریان: جریان هوا باید در حد مجاز باشد تا افت فشار کم و نویز حداقل شود.
- توزیع یکنواخت: طراحی مناسب پره‌ها و شکل دریچه باعث می‌شود هوا به صورت یکنواخت و گسترده در فضا پخش شود.
- محفظه‌های داخلی: در برخی دریچه‌ها، محفظه یا هدایت‌کننده داخلی جریان، باعث کاهش توربولانس و نقطه‌ای شدن جریان می‌شود.
۶.۲ اصول مکانیکی
- استحکام قاب و پره‌ها: دریچه‌ها باید در برابر فشار هوا، ضربه و لرزش مقاوم باشند.
- دمپر و مکانیزم تنظیم: دمپر داخلی و مکانیزم زاویه‌دهی پره‌ها باید قابلیت حرکت روان و بدون گیرکردن داشته باشند.
- مواد ساخت: استفاده از مواد سبک، مقاوم و ضد خوردگی باعث افزایش عمر مفید دریچه می‌شود.
- ارتعاش و صدا: طراحی مکانیکی صحیح، از ایجاد لرزش و صدای مزاحم هنگام عبور جریان هوا جلوگیری می‌کند.
۶.۳ افت فشار و توزیع هوا
- افت فشار در دریچه‌ها تابعی از زاویه پره‌ها، سطح مقطع عبور هوا و نوع طراحی دریچه است.
- برای کاهش افت فشار، پره‌ها باید آیرودینامیک و بدون مانع طراحی شوند.
- جریان یکنواخت باعث می‌شود که هوای ورودی با فشار کمتر اما به صورت گسترده توزیع شود و آسایش حرارتی بهینه شود.
۶.۴ جمع‌بندی بخش
- بررسی آیرودینامیکی و مکانیکی دریچه‌ها باعث بهبود توزیع هوا، کاهش افت فشار و نویز، و افزایش طول عمر تجهیزات می‌شود.
- طراحی صحیح پره‌ها، انتخاب مواد مناسب و مکانیزم تنظیم دقیق، کلید عملکرد بهینه دریچه‌های تنظیم هوا هستند.
۷. کاربردهای عملی دریچه‌های تنظیم هوا
دریچه‌های تنظیم هوا در بسیاری از محیط‌ها و سیستم‌های تهویه کاربرد دارند و انتخاب درست آن‌ها نقش کلیدی در راندمان، آسایش حرارتی و کیفیت هوای محیط ایفا می‌کند.
۷.۱ ساختمان‌های مسکونی و اداری
- نصب دریچه‌های سقفی یا دیواری برای توزیع یکنواخت هوا
- استفاده از پره‌های قابل تنظیم برای کنترل جریان در اتاق‌های مختلف
- کاهش صدا و ایجاد محیط راحت برای ساکنان یا کارمندان
۷.۲ سالن‌های صنعتی و کارگاهی
- دریچه‌های مقاوم به فشار و دما با جریان هوای بالا
- استفاده از دریچه‌های کف و سقف برای جبران حجم هوای زیاد و کنترل تهویه موضعی
- حفاظت از تجهیزات و ایجاد محیط کاری امن و بهداشتی
۷.۳ بیمارستان‌ها و فضاهای بهداشتی
- استفاده از دریچه‌های با فیلتر و قابلیت شستشو
- اطمینان از کیفیت هوای تمیز و کنترل ذرات معلق
- رعایت استانداردهای بهداشتی و جلوگیری از آلودگی متقابل بین بخش‌ها
۷.۴ سیستم‌های خاص
- کلین‌روم‌ها: جریان هوای کنترل‌شده با دریچه‌های دقیق و دمپرهای داخلی
- سالن‌های سرور و تجهیزات حساس: استفاده از دریچه‌های خطی با جریان یکنواخت و کم صدا
- فضاهای عمومی بزرگ: دریچه‌های خطی و چندجهته برای پخش گسترده و یکنواخت هوا
۷.۵ جمع‌بندی بخش
- دریچه‌های تنظیم هوا باید متناسب با نوع فضا، حجم جریان و الزامات محیطی انتخاب شوند.
- کاربرد صحیح آن‌ها باعث افزایش راندمان سیستم، آسایش حرارتی و کیفیت هوای محیط می‌شود.
جمع‌بندی و نتیجه‌گیری
دریچه‌های تنظیم هوا یکی از اجزای کلیدی سیستم‌های تهویه مطبوع (HVAC) هستند که نقش بسیار مهمی در توزیع یکنواخت هوا، کنترل جریان، آسایش حرارتی و بهبود کیفیت هوای محیط دارند. عملکرد صحیح این دریچه‌ها وابسته به طراحی آیرودینامیک، مکانیکی و انتخاب مناسب نوع دریچه برای کاربرد خاص است.
نکات کلیدی جمع‌بندی
- تعریف و کارکرد:
دریچه‌های تنظیم هوا وظیفه هدایت و کنترل جریان هوای ورودی یا خروجی به فضا را بر عهده دارند و به بهبود راندمان سیستم و آسایش حرارتی کمک می‌کنند. - انواع دریچه‌ها:
- سقفی، دیواری، کف
- خطی و چندجهته
- دارای دمپر داخلی یا فیلتر
- دریچه‌های آکوستیک و مقاوم در برابر آتش
- اجزای تشکیل‌دهنده:
- قاب، پره‌ها، دمپر داخلی، مکانیزم تنظیم، فیلتر و روکش سطحی
- طراحی صحیح اجزا باعث کاهش افت فشار، نویز کمتر و طول عمر بیشتر دریچه می‌شود.
- معیارهای انتخاب:
- نوع فضا و کاربرد
- ظرفیت هوادهی و سرعت جریان
- میزان صدا و راحتی حرارتی
- نگهداری و دسترسی آسان
- بررسی آیرودینامیکی و مکانیکی:
- زاویه پره‌ها، مسیر صاف جریان و استحکام مکانیکی پره‌ها و قاب، کلید عملکرد بهینه هستند.
- کاهش توربولانس و افت فشار باعث توزیع یکنواخت و آسایش حرارتی بهتر می‌شود.
- کاربردهای عملی:
- ساختمان‌های مسکونی و اداری
- سالن‌های صنعتی و کارگاهی
- بیمارستان‌ها و فضاهای حساس
- کلین‌روم‌ها، سالن‌های سرور و فضاهای عمومی
نتیجه نهایی
انتخاب و طراحی صحیح دریچه‌های تنظیم هوا باعث افزایش راندمان سیستم، کاهش مصرف انرژی، بهبود آسایش حرارتی و افزایش طول عمر تجهیزات می‌شود. توجه به نوع دریچه، مکانیزم تنظیم، آیرودینامیک جریان هوا و نگهداری دوره‌ای، تضمین می‌کند که سیستم تهویه مطبوع عملکرد بهینه و پایداری داشته باشد.
