دمپر CAV یکی از اجزای کلیدی سیستم‌های تهویه مطبوع (HVAC) است که وظیفه آن تأمین جریان هوای ثابت (Constant Air Volume) به فضاهای مختلف می‌باشد. در سیستم‌های CAV، دبی هوای ورودی به فضاها همواره ثابت است و کنترل دما یا شرایط محیطی توسط گرمایش یا سرمایش کویل‌ها انجام می‌شود، نه تغییر حجم جریان هوا.
۱.۱ اهمیت دمپر CAV
ثبات جریان هوا: دمپر CAV جریان هوای ورودی به کانال یا فضا را ثابت نگه می‌دارد، که این امر برای سیستم‌های با بار ثابت بسیار مناسب است.
کنترل فشار و دبی: با حفظ جریان ثابت، فشار استاتیک در کانال‌ها نیز پایدار می‌ماند و سیستم از افت فشار یا افزایش ناگهانی جلوگیری می‌کند.
سهولت نصب و نگهداری: طراحی ساده دمپر CAV باعث می‌شود نصب آن نسبت به سیستم‌های VAV آسان‌تر باشد و نگهداری دوره‌ای نیز ساده‌تر انجام شود.
۱.۲ کاربرد و جایگاه دمپر CAV
دمپر CAV بیشتر در سیستم‌هایی استفاده می‌شود که بار حرارتی ثابت یا نسبتاً پایدار دارند. برای مثال:
ساختمان‌های مسکونی و اداری کوچک
سالن‌های صنعتی با بار حرارتی یکنواخت
فضاهای عمومی با تعداد افراد و تجهیزات تقریباً ثابت
در مقابل، در محیط‌هایی که بار حرارتی متغیر است یا نیاز به کنترل دقیق جریان هوا در مناطق مختلف وجود دارد، معمولاً از دمپرهای VAV استفاده می‌شود.
۱.۳ هدف مقاله
هدف این مقاله بررسی کامل دمپر CAV از لحاظ ساختاری، عملکرد، انواع، معیارهای انتخاب، کاربردها، مزایا و محدودیت‌ها است تا کاربران و مهندسین HVAC بتوانند با اطلاعات دقیق، انتخاب و نصب بهینه‌ای داشته باشند.
۲. تعریف و عملکرد دمپر CAV
۲.۱ تعریف دمپر CAV
دمپر CAV یا Constant Air Volume Damper، تجهیزی است در سیستم‌های HVAC که وظیفه اصلی آن حفظ جریان هوای ثابت به کانال یا فضاهای مختلف است. برخلاف دمپرهای VAV (Variable Air Volume) که حجم هوا را با توجه به بار حرارتی تغییر می‌دهند، دمپرهای CAV جریان هوا را بدون تغییر نگه می‌دارند و کنترل دما با استفاده از کویل‌های سرمایش یا گرمایش انجام می‌شود.
به زبان ساده:
در سیستم‌های CAV، دمپر تنها مسیر عبور هوا را کنترل می‌کند، ولی دبی هوا ثابت باقی می‌ماند.

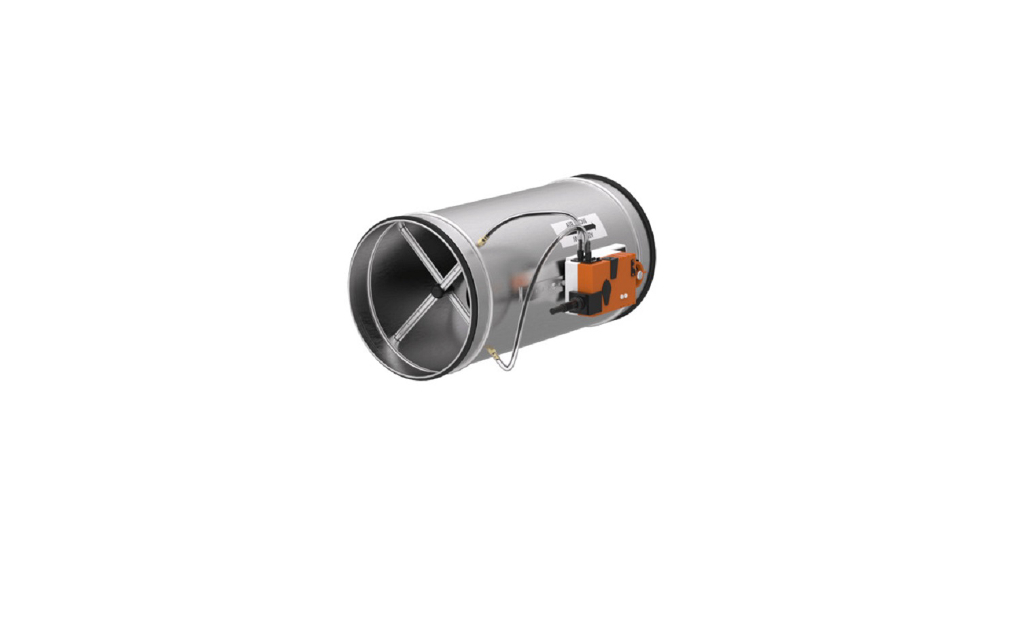

دمپر CAV
۲.۲ عملکرد دمپر CAV
عملکرد دمپر CAV شامل مراحل زیر است:
ثابت نگه داشتن جریان هوا
تیغه‌های دمپر به گونه‌ای تنظیم می‌شوند که حجم هوای ورودی بدون تغییر باقی بماند.
کنترل فشار استاتیک
با ثابت نگه داشتن دبی هوا، فشار داخل کانال‌ها نیز پایدار می‌ماند و از نوسانات ناخواسته در سیستم جلوگیری می‌شود.
پشتیبانی از کنترل دما و رطوبت
در سیستم‌های CAV، تغییر دما یا رطوبت در فضا با کویل‌های سرمایش، گرمایش یا رطوبت‌زن انجام می‌شود، نه با تغییر حجم جریان هوا.
کارکرد ساده و قابل اعتماد
دمپرهای CAV معمولاً تیغه‌ای و ساده هستند و می‌توانند به صورت دستی یا موتوردار کنترل شوند.
۲.۳ تفاوت دمپر CAV و VAV
ویژگی
دمپر CAV
دمپر VAV
حجم هوا
ثابت
متغیر
کنترل دما
با کویل‌های سرمایش/گرمایش
با تغییر دبی هوا
پیچیدگی سیستم
ساده
پیچیده‌تر
راندمان انرژی
کمتر در شرایط متغیر
بالاتر در شرایط متغیر
کاربرد
فضاهای با بار ثابت
فضاهای با بار حرارتی متغیر
۲.۴ اهمیت عملکرد صحیح دمپر CAV
حفظ پایداری جریان هوا و جلوگیری از نوسانات فشار
اطمینان از توزیع یکنواخت هوا در فضا
کاهش هزینه‌های نگهداری و استهلاک تجهیزات
۳. اجزای اصلی دمپر CAV
دمپر CAV از چند جزء کلیدی تشکیل شده است که هر کدام نقش مهمی در کنترل جریان هوا و عملکرد بهینه سیستم HVAC دارند. شناخت دقیق این اجزا برای انتخاب، نصب و نگهداری صحیح دمپر بسیار اهمیت دارد.
۳.۱ قاب (Frame / Casing)
وظیفه: نگهداری تیغه‌ها و اجزای داخلی دمپر و اتصال آن به کانال هوا
ویژگی‌ها:
ساخته شده از ورق گالوانیزه یا آلومینیوم
مقاوم در برابر خوردگی و فشار هوای داخل کانال
دارای ابعاد استاندارد برای نصب آسان در کانال‌ها
۳.۲ تیغه‌ها (Blades)
وظیفه: هدایت جریان هوا و حفظ حجم ثابت
انواع:
تیغه‌های خطی یا زاویه‌ای
تیغه‌های ثابت یا قابل تنظیم
ویژگی: طراحی آیرودینامیک برای کاهش افت فشار و نویز
۳.۳ مکانیزم کنترل زاویه تیغه‌ها
وظیفه: تنظیم موقعیت تیغه‌ها برای کنترل جریان هوا
انواع مکانیزم:
دستی: با اهرم یا پیچ تنظیم
موتوردار: با موتور الکتریکی و کنترل اتوماتیک
ویژگی: حرکت روان، بدون گیرکردن و قابلیت حفظ زاویه ثابت
۳.۴ موتور و سیستم محرک (Actuator)
وظیفه: در دمپرهای موتوردار، تنظیم تیغه‌ها به صورت خودکار
انواع: موتور الکتریکی، موتور پنوماتیک یا ترکیبی
ویژگی: قابلیت اتصال به سیستم کنترل مرکزی (BMS) و تنظیم دقیق جریان هوا
۳.۵ فیلتر (در صورت وجود)
برخی دمپرهای CAV دارای فیلتر داخلی کوچک برای حذف ذرات معلق هستند
کمک می‌کند تا کیفیت هوا در سیستم بهتر حفظ شود و تجهیزات پایین‌دست از گردوغبار محافظت شوند
۳.۶ یاتاقان‌ها و اتصالات
تیغه‌ها و موتور به یاتاقان‌ها و اتصالات مقاوم متصل می‌شوند
اطمینان از حرکت روان تیغه‌ها بدون لرزش
کاهش سایش و افزایش طول عمر دمپر
۴. انواع دمپر CAV
دمپر CAV با توجه به نوع کنترل و کاربرد در سیستم HVAC به چند دسته اصلی تقسیم می‌شود. شناخت انواع دمپر کمک می‌کند تا انتخاب مناسب و نصب بهینه انجام شود.
۴.۱ دمپر دستی (Manual CAV Damper)
ویژگی‌ها:
تنظیم تیغه‌ها به صورت دستی با اهرم یا پیچ تنظیم
بدون نیاز به موتور یا سیستم اتوماتیک
مزایا:
هزینه پایین
نصب ساده
معایب:
عدم امکان تنظیم خودکار
نیاز به بازدید و تنظیم دوره‌ای توسط اپراتور
۴.۲ دمپر موتوردار یا اتوماتیک (Motorized / Automatic CAV Damper)
ویژگی‌ها:
تیغه‌ها با موتور الکتریکی یا پنوماتیک کنترل می‌شوند
قابلیت اتصال به سیستم کنترل مرکزی (BMS)
تنظیم جریان هوا به صورت دقیق و مداوم
مزایا:
کنترل دقیق و قابل برنامه‌ریزی
کاهش خطای انسانی
معایب:
هزینه بالاتر نسبت به دمپر دستی
نیاز به نگهداری موتور و سیستم کنترلی
۴.۳ دمپر خطی (Parallel Blade Damper)
تیغه‌ها هم‌جهت و موازی با جریان هوا قرار دارند
مناسب برای سیستم‌هایی با افت فشار کم
تولید نویز کمتر نسبت به تیغه‌های زاویه‌ای
۴.۴ دمپر زاویه‌ای (Opposed Blade Damper)
تیغه‌ها در دو جهت مخالف نسبت به جریان هوا حرکت می‌کنند
قابلیت کنترل دقیق‌تر و تنظیم افت فشار به صورت یکنواخت
معمولاً در سیستم‌های با فشار بالا و حجم هوای بزرگ استفاده می‌شود
۵. معیارهای انتخاب دمپر CAV
انتخاب دمپر CAV مناسب، نقش مستقیم در راندمان سیستم HVAC، کیفیت جریان هوا و آسایش حرارتی دارد. هنگام انتخاب دمپر، چند فاکتور مهم باید مد نظر قرار گیرد:
۵.۱ حجم هوای ثابت (Airflow Capacity)
دمپر CAV برای حفظ جریان هوا به صورت ثابت طراحی شده است
حجم هوای مورد نیاز باید با محاسبات دقیق بار حرارتی و دبی هوا در کانال‌ها تعیین شود
انتخاب دمپر با ظرفیت کمتر یا بیشتر باعث افت راندمان، نویز و افزایش مصرف انرژی می‌شود
۵.۲ افت فشار (Pressure Drop)
دمپرها باعث ایجاد افت فشار در سیستم کانال‌کشی می‌شوند
افت فشار باید حداقل و متناسب با توان فن‌ها باشد
دمپرهای زاویه‌ای معمولاً افت فشار بیشتری نسبت به تیغه‌های خطی دارند
۵.۳ نوع کنترل
دمپر دستی: مناسب سیستم‌های ساده با بار ثابت
دمپر موتوردار: مناسب سیستم‌های پیشرفته و اتصال به سیستم کنترل مرکزی
نوع کنترل باید با سطح اتوماسیون و نیاز به دقت جریان هوا هماهنگ باشد
۵.۴ ابعاد و شکل تیغه‌ها
طول و عرض تیغه‌ها متناسب با ابعاد کانال انتخاب می‌شوند
تیغه‌ها می‌توانند خطی یا زاویه‌ای باشند که بر افت فشار، نویز و دقت کنترل جریان تأثیر دارند
۵.۵ شرایط محیطی و کاربری
محیط‌های صنعتی یا دارای گردوغبار زیاد نیاز به مواد مقاوم‌تر و تیغه‌های مستحکم دارند
فضاهای حساس مثل بیمارستان‌ها و کلین‌روم‌ها نیازمند دمپرهای با حرکت روان، یاتاقان‌های مقاوم و کنترل دقیق هستند
۵.۶ راندمان انرژی
انتخاب دمپر باید به گونه‌ای باشد که جریان هوا بدون اتلاف انرژی حفظ شود
دمپر موتوردار با کنترل دقیق می‌تواند مصرف انرژی فن‌ها و سیستم تهویه را کاهش دهد
۶. کاربردهای دمپر CAV
دمپر CAV به دلیل ویژگی حفظ جریان هوای ثابت در سیستم‌های HVAC، در فضاهای مختلف با شرایط بار حرارتی یکنواخت کاربرد گسترده‌ای دارد. شناخت کاربردها به انتخاب درست دمپر و طراحی بهینه سیستم کمک می‌کند.
۶.۱ ساختمان‌های مسکونی و اداری
تأمین جریان هوای ثابت در اتاق‌ها و فضاهای عمومی
مناسب برای دفاتر کوچک، کلاس‌ها، سالن‌های انتظار
کاهش نوسانات دما و حفظ آسایش حرارتی
۶.۲ مراکز صنعتی و کارگاهی
حفظ جریان هوا در کانال‌های صنعتی با بار حرارتی و حجم هوا ثابت
جلوگیری از نوسانات فشار در سیستم‌های بزرگ
استفاده در سالن‌های تولید، انبارها و سوله‌ها
۶.۳ فضاهای حساس مانند بیمارستان‌ها و آزمایشگاه‌ها
دمپر CAV در اتاق‌هایی که نیاز به جریان هوای پایدار و کنترل دقیق دارند کاربرد دارد
حفظ فشار مثبت یا منفی در بخش‌های حساس مانند اتاق عمل، ICU یا کلین‌روم
اطمینان از کیفیت هوا و جلوگیری از ورود آلاینده‌ها
۶.۴ سیستم‌های ساده HVAC
دمپر CAV برای سیستم‌های با بار ثابت و بدون تغییرات زیاد ایده‌آل است
نصب و نگهداری آسان نسبت به دمپرهای VAV
کاهش پیچیدگی سیستم و هزینه اولیه
۷. مزایا و محدودیت‌های دمپر CAV
دمپر CAV با توجه به طراحی ساده و قابلیت حفظ جریان هوای ثابت، دارای مزایا و محدودیت‌های خاصی است که هنگام طراحی و انتخاب باید مد نظر قرار گیرد.
۷.۱ مزایای دمپر CAV
حفظ جریان هوا ثابت
اطمینان از توزیع یکنواخت هوا در فضاهای مختلف
جلوگیری از نوسانات فشار و کاهش استهلاک تجهیزات
سادگی در طراحی و نصب
ساختار ساده تیغه و قاب
نصب آسان در کانال‌ها بدون نیاز به سیستم کنترل پیچیده
هزینه اولیه پایین‌تر نسبت به دمپر VAV
مناسب برای پروژه‌های کوچک و سیستم‌های با بار ثابت
کاهش پیچیدگی سیستم و اجزای کنترلی
نگهداری آسان
سرویس فیلترها و تیغه‌ها ساده است
نیاز کمتر به تعمیرات و کنترل دوره‌ای نسبت به دمپرهای موتوردار پیچیده
پایداری در عملکرد
جریان ثابت باعث عملکرد قابل اعتماد در طول زمان
کاهش نویز و ارتعاشات ناشی از نوسانات دبی هوا
۷.۲ محدودیت‌های دمپر CAV
انعطاف کمتر نسبت به تغییرات بار حرارتی
در شرایطی که بار حرارتی محیط متغیر باشد، کنترل دما کمتر بهینه است
مصرف انرژی بالاتر نسبت به سیستم‌های VAV
وابستگی به کویل‌های گرمایشی/سرمایشی
تغییر دما تنها از طریق کویل‌ها انجام می‌شود
ممکن است در فضاهای بزرگ یا با بار متغیر عملکرد بهینه نداشته باشد
کنترل دستی نیازمند نظارت اپراتور
در دمپرهای دستی، عدم تنظیم دقیق ممکن است باعث عدم تعادل جریان هوا شود
محدودیت در سیستم‌های پیچیده HVAC
در ساختمان‌های بزرگ یا چندمنطقه‌ای، دمپر CAV معمولاً جایگزین مناسبی برای دمپرهای VAV نیست
۸. نگهداری و افزایش طول عمر دمپر CAV
نگهداری صحیح دمپر CAV نقش حیاتی در کارکرد پایدار، کاهش افت فشار و افزایش طول عمر سیستم HVAC دارد. رعایت دستورالعمل‌های نگهداری، هزینه‌های تعمیرات را کاهش می‌دهد و از خرابی ناگهانی جلوگیری می‌کند.
۸.۱ سرویس دوره‌ای تیغه‌ها و قاب
بازبینی و تمیزکاری تیغه‌ها برای جلوگیری از رسوب گردوغبار و ذرات معلق
بررسی قاب و اتصالات برای اطمینان از عدم نشتی هوا
تیغه‌ها باید به روانی حرکت کنند و هیچ گونه گیرکردگی یا سایش نداشته باشند
۸.۲ نگهداری موتور و سیستم محرک (Actuator)
در دمپرهای موتوردار، موتور و سیستم کنترلی باید دوره‌ای بررسی شوند
بررسی سیم‌کشی و اتصالات الکتریکی برای جلوگیری از قطعی یا اتصال کوتاه
اطمینان از حرکت روان تیغه‌ها و عدم لرزش
۸.۳ فیلتر و پاکسازی جریان هوا
اگر دمپر دارای فیلتر داخلی است، تعویض یا شست‌وشوی دوره‌ای الزامی است
فیلترهای کثیف باعث افزایش افت فشار و کاهش راندمان جریان هوا می‌شوند
۸.۴ بررسی یاتاقان‌ها و اتصالات
یاتاقان‌ها باید روغن‌کاری شوند تا حرکت تیغه‌ها روان باشد
اتصالات و پیچ‌ها بررسی شوند تا از شل شدن یا لرزش جلوگیری شود
۸.۵ کنترل عملکرد و تنظیم
در دمپرهای دستی، تنظیم مجدد تیغه‌ها برای حفظ دبی ثابت هوا لازم است
در دمپرهای اتوماتیک، بررسی برنامه‌ها و پاسخ‌دهی سیستم کنترل به تغییرات محیطی ضروری است
۸.۶ نکات ایمنی و پیشگیرانه
اطمینان از قطع برق قبل از سرویس دمپر موتوردار
استفاده از ابزار مناسب و استاندارد برای باز و بسته کردن قطعات
ثبت دوره‌های نگهداری برای بررسی عملکرد طولانی‌مدت
۹. جمع‌بندی و نتیجه‌گیری
دمپر CAV (Constant Air Volume) یکی از اجزای کلیدی سیستم‌های تهویه مطبوع (HVAC) است که حفظ جریان هوای ثابت در کانال‌ها و فضاهای مختلف را تضمین می‌کند. این دمپر با عملکرد ساده و قابل اعتماد خود، در بسیاری از سیستم‌ها، به ویژه فضاهایی با بار حرارتی ثابت، نقش حیاتی ایفا می‌کند.
۹.۱ نکات کلیدی جمع‌بندی
ثبات جریان هوا:
دمپر CAV جریان هوای ورودی را ثابت نگه می‌دارد و نوسانات فشار را کاهش می‌دهد.
سادگی و انعطاف‌پذیری:
طراحی ساده تیغه و قاب، نصب آسان و نگهداری کم‌هزینه را ممکن می‌سازد.
انواع دمپر:
دستی برای پروژه‌های ساده و موتوردار برای سیستم‌های پیشرفته
تیغه‌های خطی یا زاویه‌ای بر اساس نیاز به افت فشار و کنترل جریان
مزایا و محدودیت‌ها:
مزایا: پایداری جریان، نصب و نگهداری آسان، هزینه اولیه کمتر
محدودیت‌ها: انعطاف کمتر در شرایط بار متغیر و وابستگی به کویل‌ها
نگهداری و طول عمر:
سرویس دوره‌ای تیغه‌ها، موتور، یاتاقان‌ها و فیلترها برای عملکرد بهینه و افزایش طول عمر الزامی است.
۹.۲ نتیجه‌گیری نهایی
دمپر CAV، به عنوان یک ابزار کنترل جریان هوا با حجم ثابت، در سیستم‌های HVAC نقش بسیار مهمی دارد. با انتخاب مناسب، نصب صحیح و نگهداری منظم، دمپر CAV می‌تواند عملکرد پایدار، کاهش هزینه‌های عملیاتی و افزایش آسایش حرارتی کاربران را تضمین کند.
به طور خلاصه، دمپر CAV را می‌توان یکی از پایه‌های اساسی سیستم تهویه مطبوع دانست که تعادل بین سادگی، کارایی و پایداری را به خوبی برقرار می‌کند.
