دمپر دستی و موتوردار CAV

۱. مقدمه

دمپر دستی و موتوردار CAV یا دمپرهای جریان ثابت هوا، یکی از اجزای کلیدی در سیستم‌های تهویه مطبوع (HVAC) هستند. این دمپرها جریان هوای عبوری از کانال را در حجم ثابت نگه می‌دارند تا دما و فشار هوا در فضاهای تحت پوشش سیستم پایدار بماند.

دمپرهای CAV معمولاً به دو نوع اصلی تقسیم می‌شوند:

1. دمپر دستی (Manual CAV Damper): که تیغه‌های آن به صورت دستی تنظیم می‌شوند.
2. دمپر موتوردار (Motorized/Automatic CAV Damper): که تیغه‌ها با استفاده از موتور و سیستم کنترلی، جریان هوا را به صورت اتوماتیک مدیریت می‌کنند.

انتخاب بین این دو نوع دمپر به نیاز پروژه، سطح اتوماسیون، حساسیت محیط و بودجه بستگی دارد. دمپر دستی ساده، کم‌هزینه و مناسب سیستم‌های کوچک است، در حالی که دمپر موتوردار دقت بالاتری دارد و می‌تواند به سیستم مدیریت ساختمان (BMS) متصل شود تا کنترل لحظه‌ای جریان هوا و صرفه‌جویی انرژی را فراهم کند.

با توجه به اهمیت کنترل دقیق جریان هوا در ساختمان‌های اداری، بیمارستان‌ها، مراکز داده و صنایع حساس، بررسی تفاوت‌ها، مزایا و محدودیت‌های دمپر دستی و موتوردار CAV ضروری است.

۲. اصول عملکرد دمپر CAV

دمپرهای CAV (Constant Air Volume) برای حفظ حجم ثابت هوا در سیستم‌های تهویه طراحی شده‌اند. این دمپرها با تنظیم موقعیت تیغه‌ها، جریان هوای عبوری از کانال را ثابت نگه می‌دارند، حتی اگر فشار استاتیک یا شرایط محیطی تغییر کند.

۲.۱ نحوه حفظ جریان ثابت هوا

• دمپرهای CAV جریان عبوری هوا را با موقعیت از پیش تعیین‌شده تیغه‌ها کنترل می‌کنند.
• در مدل دستی، تنظیم تیغه‌ها توسط اپراتور انجام می‌شود و پس از تنظیم، جریان ثابت باقی می‌ماند.
• در مدل موتوردار، محرک و سنسورها به طور اتوماتیک زاویه تیغه‌ها را تغییر می‌دهند تا جریان هوا ثابت بماند، حتی در شرایط تغییر فشار یا دما.

۲.۲ ارتباط با فشار استاتیک و دمای محیط

• تغییر فشار استاتیک در کانال می‌تواند باعث افزایش یا کاهش دبی هوا شود.
• دمپر CAV این تغییرات را با کنترل زاویه تیغه‌ها جبران می‌کند.
• نتیجه: تثبیت جریان هوا، کاهش نوسانات دما و بهینه‌سازی عملکرد فن و کویل‌ها.

۲.۳ تفاوت دمپر CAV با VAV

🔑 در سیستم‌هایی با بار ثابت یا حساس به تغییر جریان، دمپر CAV بهترین عملکرد را ارائه می‌دهد، در حالی که VAV برای ساختمان‌های بزرگ و متغیر مناسب‌تر است.

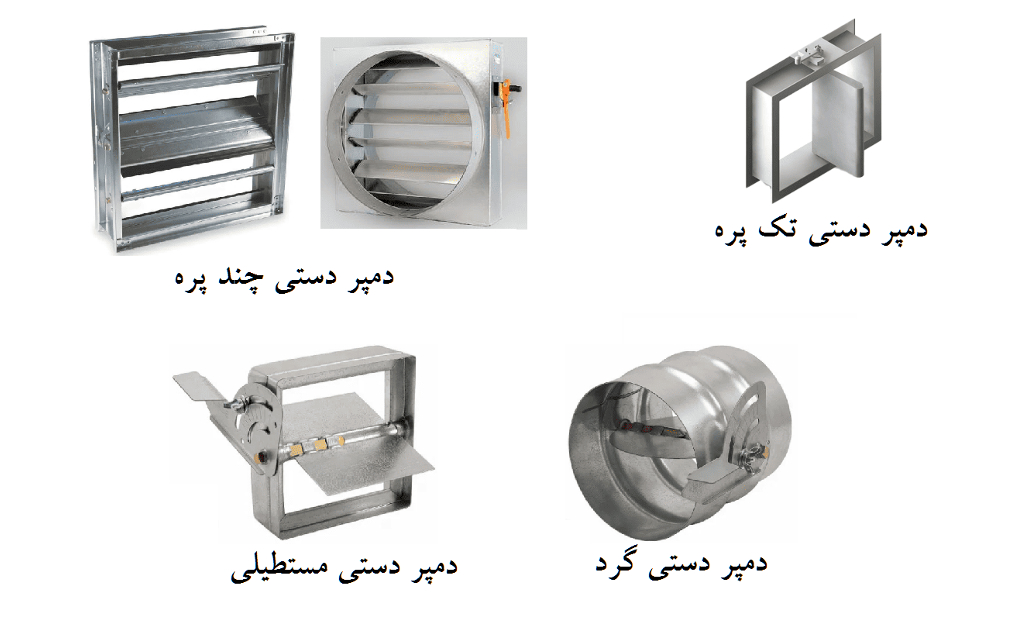

۳. دمپر دستی CAV (Manual CAV Damper)

دمپر دستی CAV یکی از ساده‌ترین و اقتصادی‌ترین انواع دمپرهای جریان ثابت هوا است. این دمپرها بدون نیاز به موتور یا سیستم کنترلی، حجم هوای عبوری از کانال را در مقدار ثابت نگه می‌دارند و برای سیستم‌های کوچک یا با بار ثابت ایده‌آل هستند.

۳.۱ ساختار و اجزا

دمپر دستی از اجزای زیر تشکیل شده است:

1. قاب (Frame):
   • ساختار اصلی دمپر که تیغه‌ها را نگه می‌دارد.
   • معمولاً از ورق گالوانیزه یا آلومینیوم ساخته می‌شود.
2. تیغه‌ها (Blades):
   • تیغه‌های خطی یا زاویه‌ای که مسیر عبور هوا را کنترل می‌کنند.
   • زاویه تیغه‌ها به کمک اهرم یا پیچ دستی تنظیم می‌شود.
3. مکانیزم تنظیم دستی:
   • اهرم، پیچ یا دسته‌ای که به کاربر امکان می‌دهد زاویه تیغه‌ها را به صورت دستی تعیین کند.
4. سیستم آب‌بندی (Seal):
   • برای جلوگیری از نشت هوا در اطراف تیغه‌ها استفاده می‌شود.

۳.۲ مکانیزم عملکرد

• جریان هوا از کانال وارد دمپر می‌شود.
• تیغه‌ها در زاویه تعیین‌شده ثابت باقی می‌مانند و از تغییر دبی هوا جلوگیری می‌کنند.
• هرگونه تغییر فشار استاتیک در کانال، تاثیری بر جریان عبوری ندارد مگر اینکه تیغه‌ها مجدداً تنظیم شوند.

۳.۳ مزایا

1. سادگی و هزینه پایین
   • بدون نیاز به موتور یا سیستم کنترل پیچیده
   • نصب سریع و آسان
2. نگهداری آسان
   • بررسی و سرویس دوره‌ای تنها شامل تیغه‌ها و قاب است.
3. کارایی مناسب در بار ثابت
   • مناسب ساختمان‌های کوچک، اداری و مسکونی با بار حرارتی نسبتاً ثابت

۳.۴ محدودیت‌ها

1. عدم انعطاف‌پذیری در تغییر بار
   • در صورت افزایش یا کاهش دمای محیط، نیاز به تنظیم دستی تیغه‌ها وجود دارد.
2. کنترل جریان محدود
   • نمی‌تواند به صورت اتوماتیک به تغییرات فشار یا دبی هوا پاسخ دهد.
3. نامناسب برای سیستم‌های بزرگ یا چندمنطقه‌ای
   • در ساختمان‌های وسیع، دمپر دستی نمی‌تواند بهینه‌ترین عملکرد را داشته باشد.

۳.۵ کاربردها

• ساختمان‌های مسکونی و اداری کوچک
• فضاهایی با بار حرارتی ثابت
• پروژه‌هایی که بودجه محدود دارند و نیاز به سیستم کنترلی پیچیده نیست

🔑 به طور خلاصه، دمپر دستی CAV یک گزینه اقتصادی و ساده برای پروژه‌های کوچک است، اما در سیستم‌های بزرگ یا با بار متغیر، محدودیت‌های آن مشهود خواهد بود.

۴. دمپر موتوردار CAV (Motorized/Automatic CAV Damper)

دمپر موتوردار CAV نسخه پیشرفته دمپر جریان ثابت هوا است که به کمک موتور و سیستم کنترلی می‌تواند جریان هوا را به صورت خودکار و دقیق تنظیم کند. این دمپرها در پروژه‌های بزرگ، ساختمان‌های هوشمند و فضاهایی با نیاز به کنترل دقیق هوا کاربرد دارند.

۴.۱ ساختار و اجزا

1. قاب (Frame):
   • مشابه دمپر دستی، وظیفه نگهداری تیغه‌ها و تثبیت دمپر در کانال را دارد.
   • معمولاً از ورق گالوانیزه یا آلومینیوم مقاوم ساخته می‌شود.
2. تیغه‌ها (Blades):
   • می‌توانند خطی یا آیرودینامیکی باشند.
   • حرکت تیغه‌ها توسط موتور و محرک کنترل می‌شود.
3. محرک (Actuator/Motor):
   • موتور الکتریکی یا پنوماتیک که زاویه تیغه‌ها را کنترل می‌کند.
   • در مدل‌های پیشرفته، به سیستم مدیریت ساختمان (BMS) متصل می‌شود.
4. سنسورها و کنترل‌کننده‌ها:
   • سنسورهای فشار، جریان هوا و دما برای تنظیم خودکار تیغه‌ها استفاده می‌شوند.
   • کنترل‌کننده‌ها تصمیم می‌گیرند تیغه‌ها در چه زاویه‌ای قرار بگیرند تا جریان ثابت حفظ شود.
5. سیستم آب‌بندی (Seal System):
   • برای جلوگیری از نشت هوا و حفظ راندمان سیستم.

۴.۲ مکانیزم عملکرد

• سنسورها فشار و جریان هوا را اندازه‌گیری می‌کنند.
• کنترل‌کننده سیگنال لازم را به موتور ارسال می‌کند تا زاویه تیغه‌ها تنظیم شود.
• در نتیجه، دمپر جریان ثابت هوا را حتی در شرایط تغییر فشار یا دمای محیط حفظ می‌کند.

۴.۳ مزایا

1. کنترل دقیق و اتوماتیک
   • جریان هوا همواره در مقدار مطلوب باقی می‌ماند.
2. قابلیت اتصال به سیستم هوشمند ساختمان (BMS)
   • مانیتورینگ لحظه‌ای و کنترل از راه دور.
3. صرفه‌جویی در انرژی
   • بهینه‌سازی عملکرد فن و کویل‌ها و جلوگیری از هدررفت انرژی.
4. انعطاف‌پذیری بالا
   • مناسب برای فضاهای با بار حرارتی متغیر و ساختمان‌های بزرگ.

۴.۴ محدودیت‌ها

1. هزینه اولیه بالاتر
   • موتور، سنسورها و سیستم کنترل باعث افزایش قیمت می‌شوند.
2. نگهداری تخصصی‌تر
   • نیاز به بررسی موتور، سیم‌کشی و سیستم‌های کنترل دارد.
3. پیچیدگی نصب و راه‌اندازی
   • نصب دقیق موتور و کالیبراسیون سنسورها ضروری است.

۴.۵ کاربردها

• ساختمان‌های اداری بزرگ و برج‌ها
• بیمارستان‌ها و مراکز درمانی حساس
• مراکز داده و سرور‌روم‌ها
• صنایع حساس با نیاز به کنترل دقیق جریان هوا

🔑 به طور خلاصه، دمپر موتوردار CAV گزینه‌ای پیشرفته و دقیق برای حفظ جریان هوا در پروژه‌های بزرگ و حساس است، در حالی که هزینه و پیچیدگی نگهداری آن بیشتر از دمپر دستی می‌باشد.

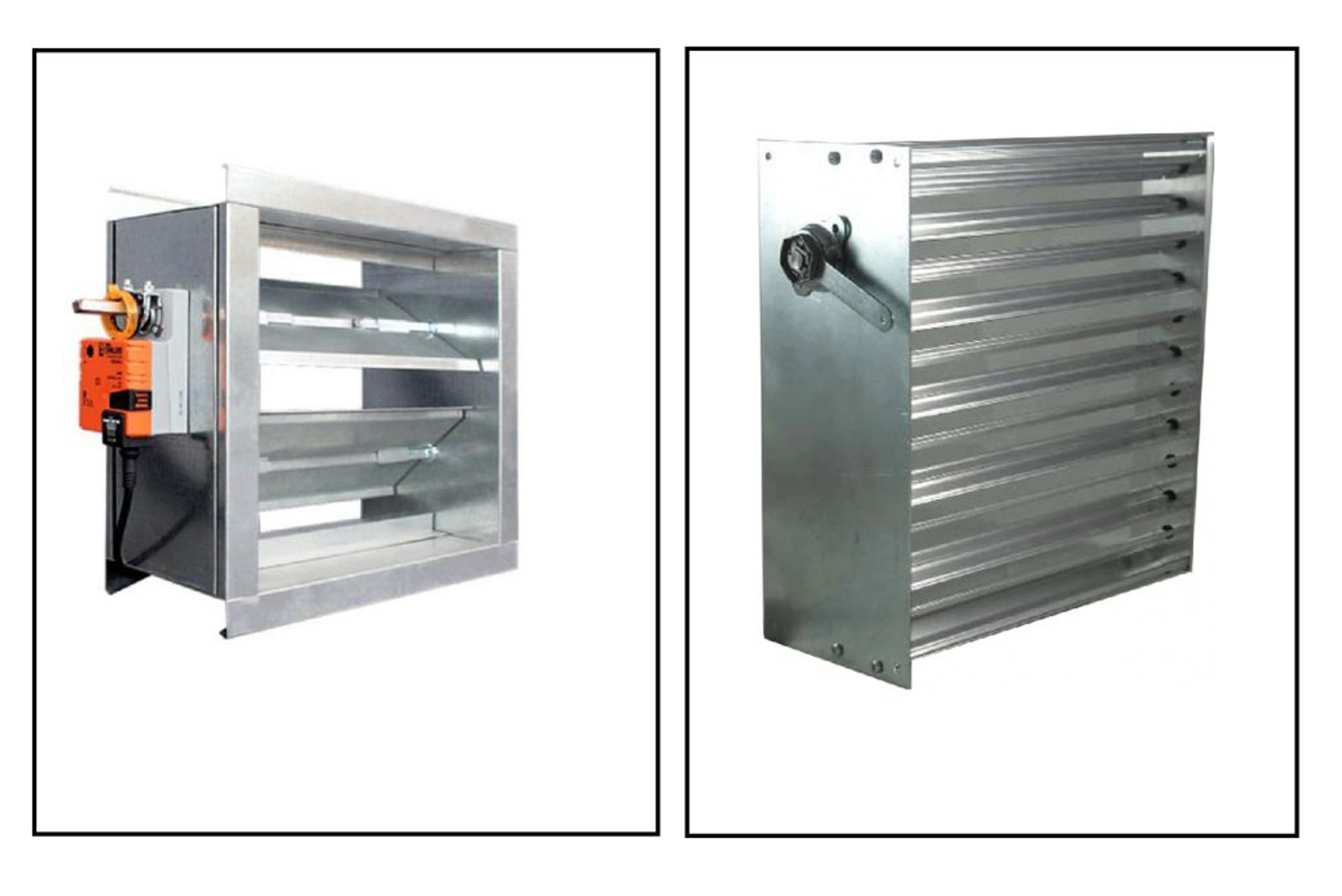

۵. مقایسه دمپر دستی و موتوردار CAV

دمپرهای دستی و موتوردار هر دو برای حفظ جریان ثابت هوا (CAV) طراحی شده‌اند، اما روش کنترل، دقت، هزینه و کاربردها آن‌ها متفاوت است. شناخت تفاوت‌ها به طراحان سیستم HVAC کمک می‌کند تا انتخاب بهینه برای پروژه داشته باشند.

۵.۱ مقایسه عملکرد و کنترل

۵.۲ مقایسه مزایا و محدودیت‌ها

۵.۳ مقایسه کاربردها

۵.۴ نتیجه‌گیری مقایسه

• دمپر دستی CAV: مناسب پروژه‌های کوچک، با بار حرارتی ثابت و بودجه محدود.
• دمپر موتوردار CAV: مناسب ساختمان‌های بزرگ، پروژه‌های حساس و سیستم‌های هوشمند که کنترل دقیق، صرفه‌جویی انرژی و انعطاف‌پذیری بالا اهمیت دارد.

۶. نگهداری و بهینه‌سازی دمپر دستی و موتوردار CAV

نگهداری منظم و بهینه‌سازی عملکرد دمپرهای CAV، چه دستی و چه موتوردار، نقش مهمی در افزایش طول عمر تجهیزات، حفظ جریان ثابت و بهینه‌سازی مصرف انرژی سیستم HVAC دارد. در ادامه روش‌های نگهداری هر دو نوع دمپر بررسی می‌شود.

۶.۱ نگهداری دمپر دستی CAV

1. بازرسی تیغه‌ها و قاب
   • بررسی سلامت تیغه‌ها و قاب از نظر شکستگی، خوردگی و تغییر شکل
   • اطمینان از حرکت روان تیغه‌ها بدون گیر کردن
2. تنظیم زاویه تیغه‌ها
   • بررسی دوره‌ای زاویه تیغه‌ها برای حفظ جریان ثابت
   • تنظیم مجدد در صورت تغییر شرایط فشار یا دبی هوا
3. تمیزکاری و روان‌کاری
   • پاک‌سازی گرد و غبار و آلودگی از تیغه‌ها و قاب
   • روان‌کاری یاتاقان‌ها و محور تیغه‌ها برای حرکت نرم

۶.۲ نگهداری دمپر موتوردار CAV

1. بررسی موتور و محرک (Actuator)
   • تست عملکرد موتور و سیستم محرک
   • بررسی سیم‌کشی و اتصالات برقی
2. کالیبراسیون سنسورها و کنترل‌کننده‌ها
   • بررسی و تنظیم سنسورهای فشار و جریان
   • اطمینان از صحت داده‌ها و پاسخ‌دهی دقیق موتور
3. بازرسی تیغه‌ها و قاب
   • مشابه دمپر دستی، بررسی سلامت تیغه‌ها و قاب
   • جلوگیری از اصطکاک و گیرکردن تیغه‌ها
4. تمیزکاری سیستم آب‌بندی و فیلترها
   • جلوگیری از نشت هوا و افت راندمان
   • حفظ عملکرد دقیق سیستم کنترل جریان

۶.۳ روش‌های بهینه‌سازی عملکرد

• استفاده از تیغه‌های آیرودینامیکی برای کاهش افت فشار و نویز
• اتصال دمپر موتوردار به BMS برای مانیتورینگ و کنترل خودکار
• سرویس دوره‌ای مطابق دفترچه تولیدکننده برای افزایش طول عمر و دقت عملکرد
• تعویض به موقع قطعات فرسوده برای جلوگیری از کاهش راندمان

۶.۴ نتیجه نگهداری

• دمپر دستی: نگهداری ساده و کم‌هزینه، اما نیازمند تنظیم دستی در صورت تغییر شرایط
• دمپر موتوردار: نگهداری تخصصی‌تر، اما موجب حفظ دقت و راندمان بالا و کاهش مصرف انرژی می‌شود

۸. جمع‌بندی و نتیجه‌گیری

دمپرهای CAV (Constant Air Volume)، چه دستی و چه موتوردار، برای حفظ جریان هوای ثابت در سیستم‌های تهویه مطبوع (HVAC) طراحی شده‌اند. انتخاب بین این دو نوع دمپر بستگی به اندازه پروژه، بار حرارتی، سطح اتوماسیون و بودجه دارد.

۸.۱ نکات کلیدی جمع‌بندی

1. دمپر دستی CAV:
   • ساده، ارزان و مناسب پروژه‌های کوچک
   • نگهداری آسان و نصب سریع
   • محدودیت در انعطاف‌پذیری و پاسخ به تغییرات بار حرارتی
2. دمپر موتوردار CAV:
   • کنترل دقیق و اتوماتیک جریان هوا
   • مناسب ساختمان‌های بزرگ، هوشمند و حساس به تغییرات فشار و دما
   • هزینه نصب و نگهداری بالاتر، اما صرفه‌جویی انرژی و راندمان بیشتر
3. مقایسه عملیاتی:
   • دمپر موتوردار می‌تواند به سیستم مدیریت ساختمان (BMS) متصل شود و جریان هوا را در زمان واقعی کنترل کند.
   • دمپر دستی تنها برای شرایط ثابت و پروژه‌های کوچک مناسب است.
4. نگهداری و بهینه‌سازی:
   • دمپر دستی نیاز به سرویس دوره‌ای ساده تیغه‌ها و قاب دارد.
   • دمپر موتوردار نیاز به بررسی موتور، سنسورها و کالیبراسیون دوره‌ای دارد.

۸.۲ نتیجه نهایی

• برای پروژه‌های کوچک، مسکونی یا اداری با بار ثابت، دمپر دستی CAV بهترین گزینه است.
• برای ساختمان‌های بزرگ، مراکز حساس، بیمارستان‌ها، دیتاسنترها و پروژه‌های هوشمند، دمپر موتوردار CAV با کنترل دقیق و اتوماسیون، انتخاب بهینه است.

🔑 به طور کلی، انتخاب صحیح دمپر CAV مستلزم بررسی نیازهای پروژه، حساسیت فضا، هزینه و اهداف راندمان انرژی است تا عملکرد بهینه سیستم HVAC تضمین شود.
