۱. مقدمه

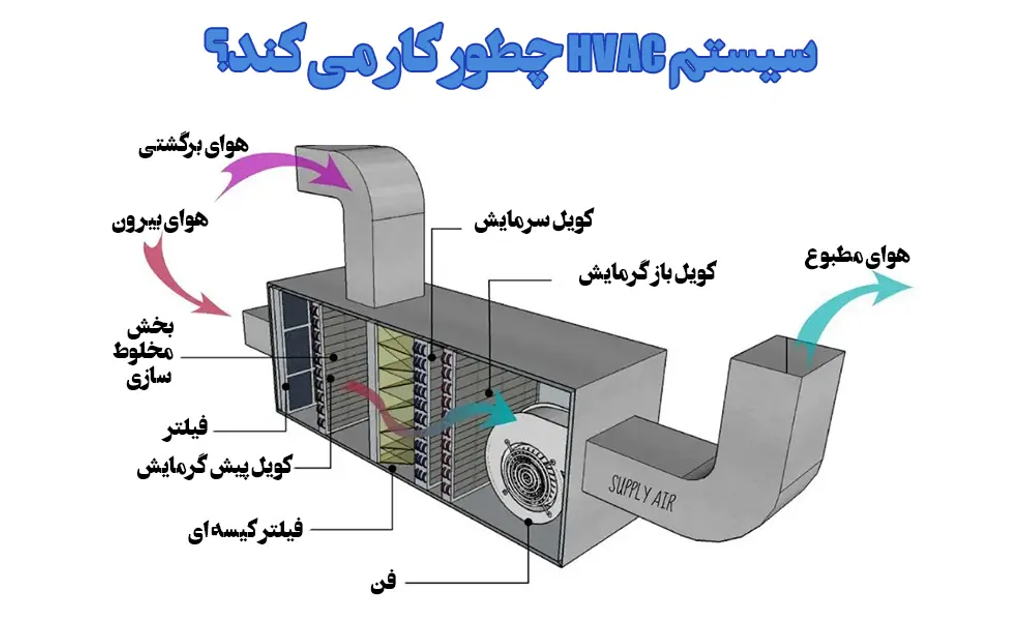

در سیستم‌های تهویه مطبوع (HVAC)، کنترل دبی هوا یکی از عوامل کلیدی در دستیابی به آسایش حرارتی، بهینه‌سازی مصرف انرژی و افزایش طول عمر تجهیزات است. جریان هوا نه تنها میزان تهویه را تعیین می‌کند، بلکه بر کیفیت هوا، دمای محیط، رطوبت نسبی و مصرف انرژی فن‌ها و کویل‌های گرمایش/سرمایش اثر مستقیم دارد.

کنترل دبی مناسب می‌تواند باعث صرفه‌جویی قابل‌توجه انرژی در ساختمان‌ها شود و عملکرد سیستم‌های CAV و VAV را بهینه کند. بدون کنترل دقیق دبی، احتمال ایجاد نوسانات دما، جریان نامتعادل هوا، افزایش نویز و حتی کاهش کیفیت هوای داخلی وجود دارد.

هدف این مقاله بررسی تعریف، روش‌ها، تجهیزات، اثرات و استراتژی‌های کنترل دبی در سیستم‌های HVAC است. همچنین تفاوت عملکردی کنترل دبی در سیستم‌های CAV و VAV، تأثیر آن بر مصرف انرژی و آسایش حرارتی، و چالش‌ها و توصیه‌های عملی برای بهبود عملکرد سیستم مورد بحث قرار می‌گیرد.

۲. تعریف و اصول کنترل دبی

۲.۱ — مفهوم جریان هوا و دبی

دبی هوا (Airflow Rate) به میزان هوای عبوری از کانال یا دریچه در واحد زمان گفته می‌شود و معمولاً بر حسب مترمکعب بر ساعت (m³/h) یا لیتر بر ثانیه (L/s) اندازه‌گیری می‌شود.

• دبی تعیین می‌کند چه مقدار هوا وارد فضای داخلی می‌شود و مستقیماً بر تهویه، دمای محیط و رطوبت نسبی اثر دارد.
• تغییرات دبی می‌تواند باعث کنترل دقیق بار حرارتی و سرمایشی شود، به ویژه در ساختمان‌های بزرگ و چندمنطقه‌ای.

۲.۲ — رابطه دبی با فشار و انرژی

• قانون فن: توان فن PP تقریباً به مکعب دبی QQ بستگی دارد: P∝Q3P \propto Q^3 بنابراین حتی تغییرات کوچک در دبی می‌تواند باعث کاهش یا افزایش قابل‌توجه مصرف انرژی شود.
• افت فشار: هر کانال یا دمپر باعث افت فشار می‌شود؛ کنترل دقیق دبی باید افت فشار را در نظر بگیرد تا فن بتواند جریان موردنظر را تأمین کند.
• انرژی مصرفی کویل‌ها و سیستم‌های سرمایش/گرمایش نیز با دبی تغییر می‌کند؛ کاهش دبی باعث کاهش انرژی مصرفی کویل‌ها می‌شود اما باید حداقل نرخ تهویه رعایت شود تا کیفیت هوا حفظ شود.

۲.۳ — نحوه اندازه‌گیری و سنجش دبی

1. فلومترهای حجمی (Vane, Thermal, or Pitot Tube): اندازه‌گیری مستقیم دبی جریان هوا در کانال.
2. سنسورهای فشار استاتیک/داینامیک: با استفاده از تفاوت فشار، دبی محاسبه می‌شود.
3. سنسورهای جریان هوشمند (Smart Airflow Sensor): برای سیستم‌های اتوماسیون HVAC، امکان اندازه‌گیری دقیق و feedback برای کنترل خودکار فراهم می‌کنند.

۲.۴ — اهمیت کنترل دبی در عملکرد سیستم

• کنترل بار حرارتی و سرمایشی: دبی مناسب باعث می‌شود سرمایش یا گرمایش متناسب با نیاز واقعی فضا انجام شود.
• کنترل مصرف انرژی: تنظیم بهینه دبی باعث کاهش مصرف انرژی فن‌ها و کویل‌ها می‌شود.
• کیفیت هوا و تهویه مناسب: حداقل دبی برای هوای تازه (OA) حفظ می‌شود تا استانداردهای IAQ رعایت شوند.
• حفظ آسایش حرارتی و کاهش نوسانات دما: دبی نامناسب باعث نقاط سرد یا گرم در فضا می‌شود.

۳. روش‌های کنترل دبی در سیستم HVAC

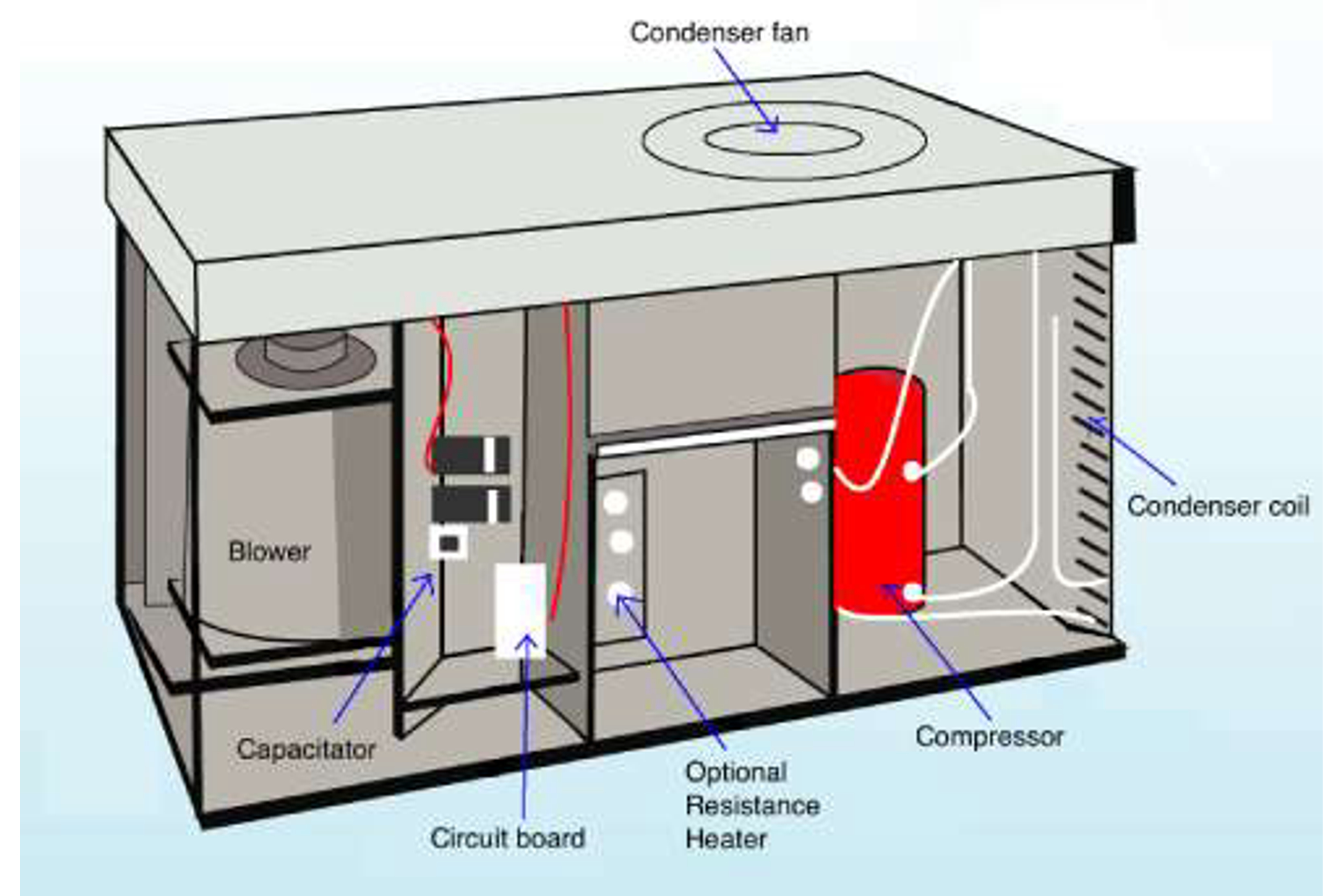

کنترل دبی هوا در سیستم‌های تهویه مطبوع می‌تواند به روش‌های مختلف انجام شود که هر کدام مزایا، محدودیت‌ها و کاربردهای خاص خود را دارند. انتخاب روش مناسب به نوع سیستم (CAV یا VAV)، اندازه ساختمان، بودجه و نیازهای آسایش حرارتی بستگی دارد.

۳.۱ — دمپرهای دستی (Manual Dampers)

• توضیح: دمپرهای ساده‌ای هستند که با دست تنظیم می‌شوند تا جریان هوا به میزان موردنظر برسد.
• مزایا:
  • نصب آسان و کم‌هزینه
  • نیاز به تجهیزات کنترلی ندارد
• محدودیت‌ها:
  • نیاز به تنظیم دوره‌ای برای تغییر شرایط بار حرارتی
  • عدم امکان تغییر خودکار دبی در زمان واقعی

۳.۲ — دمپرهای موتوردار (Actuated Dampers)

• توضیح: دمپرهایی که با موتور و actuator کنترل می‌شوند و می‌توانند جریان هوا را به صورت خودکار تنظیم کنند.
• مزایا:
  • امکان کنترل خودکار و دقیق دبی
  • قابلیت یکپارچگی با سیستم BMS و ترموستات‌های هوشمند
• محدودیت‌ها:
  • هزینه اولیه بالاتر نسبت به دمپر دستی
  • نیاز به نگهداری و کالیبراسیون موتور

۳.۳ — کنترل دور فن (Variable Frequency Drive – VFD)

• توضیح: با استفاده از VFD، سرعت فن تغییر می‌کند تا دبی هوا مطابق نیاز واقعی فضا تنظیم شود.
• مزایا:
  • کاهش چشمگیر مصرف انرژی در ساعات جزئی بار
  • کاهش فشار و نویز کانال‌ها
  • امکان هماهنگی با VAV و دمپرهای موتوردار برای کنترل دقیق جریان
• محدودیت‌ها:
  • هزینه اولیه فن و VFD بیشتر است
  • نیاز به تنظیم و برنامه‌ریزی دقیق برای جلوگیری از نوسانات فشار

۳.۴ — سیستم‌های هوشمند و اتوماسیون HVAC

• توضیح: استفاده از سنسورها، الگوریتم‌های کنترل PID و سیستم BMS برای تنظیم خودکار دبی بر اساس دما، رطوبت، حضور افراد و کیفیت هوا.
• مزایا:
  • بهینه‌سازی کامل انرژی و آسایش حرارتی
  • کاهش خطای انسانی
  • قابلیت هماهنگی با کنترل VAV و CAV
• محدودیت‌ها:
  • پیچیدگی طراحی و نصب
  • نیاز به نگهداری تخصصی و کالیبراسیون دوره‌ای

۳.۵ — ترکیب روش‌ها

• در بسیاری از ساختمان‌ها، کنترل دبی به صورت ترکیبی از دمپر موتوردار + VFD + BMS انجام می‌شود تا بیشترین انعطاف، آسایش و صرفه‌جویی انرژی حاصل شود.

۴. کنترل دبی در سیستم‌های CAV و VAV

کنترل دبی در سیستم‌های CAV (Constant Air Volume) و VAV (Variable Air Volume) نقش بسیار متفاوتی دارد و استراتژی‌های هر سیستم به نوع عملکرد آن وابسته است.

۴.۱ — کنترل دبی در سیستم CAV

• ماهیت دبی: در CAV، دبی هوا ثابت است و از AHU (هواساز) به تمام فضاها با یک مقدار جریان مشخص منتقل می‌شود.
• کنترل دما: تغییر دما برای پاسخ به بار حرارتی مختلف انجام می‌شود، معمولاً با استفاده از کویل‌های سرمایش/گرمایش در AHU یا دمپرهای موتوردار ثانویه.
• مزایا:
  • طراحی ساده و قابلیت اطمینان بالا
  • نگهداری آسان و هزینه کمتر
• محدودیت‌ها:
  • عدم انعطاف در مواجهه با تغییر بار زون‌ها
  • مصرف انرژی بالاتر در ساعات جزئی بار
  • کنترل آسایش حرارتی محدود

۴.۲ — کنترل دبی در سیستم VAV

• ماهیت دبی: در VAV، دبی هوا متغیر است و هر زون دارای یک VAV box با دمپر موتوردار است که جریان هوا را مطابق نیاز واقعی تنظیم می‌کند.
• کنترل بار: دبی کاهش یا افزایش می‌یابد تا دمای زون مطابق ترموستات محلی حفظ شود.
• مزایا:
  • صرفه‌جویی انرژی چشمگیر در بار جزئی
  • انعطاف‌پذیری بالا در کنترل آسایش حرارتی زون‌ها
  • امکان یکپارچگی با کنترل فن VFD و فشار استاتیک شبکه
• محدودیت‌ها:
  • نیاز به نگهداری بیشتر و کالیبراسیون VAV boxها
  • پیچیدگی بالاتر سیستم کنترل
  • راه‌اندازی و TAB (تست و بالانس) پیچیده‌تر

۴.۳ — استراتژی‌های بهینه کنترل دبی

• CAV: استفاده از دمپر موتوردار ثانویه برای تنظیم حداقل جریان در زون‌های مختلف، بازیابی انرژی و کنترل دما در AHU.
• VAV:
  • کنترل جریان زون با دمپر موتوردار و سنسور دما/IAQ
  • کاهش دور فن با VFD برای بهینه‌سازی انرژی
  • تنظیم حداقل و حداکثر دبی برای حفظ کیفیت هوا و آسایش

۴.۴ — اثرات عملی کنترل دبی در هر سیستم

۵. اثرات کنترل دبی بر مصرف انرژی

کنترل دقیق دبی در سیستم‌های HVAC می‌تواند تأثیر بسیار قابل‌توجهی بر مصرف انرژی فن‌ها، کویل‌ها و کل سیستم داشته باشد. این بخش به بررسی اثرات کنترل دبی در شرایط مختلف و در سیستم‌های CAV و VAV می‌پردازد.

۵.۱ — مصرف انرژی فن‌ها

• قانون فن: توان مصرفی فن با مکعب دبی هوا رابطه دارد:

P∝Q3P \propto Q^3

• CAV: دبی ثابت → فن تقریباً همیشه با ظرفیت کامل کار می‌کند، حتی در ساعات جزئی بار → مصرف انرژی بالاتر.
• VAV: دبی متغیر → فن می‌تواند سرعت خود را کاهش دهد و مصرف انرژی کاهش یابد، به خصوص در ساعات جزئی بار.

۵.۲ — مصرف انرژی کویل‌ها

• کنترل دبی مناسب باعث می‌شود هوای خروجی AHU دقیقاً با نیاز زون‌ها مطابقت داشته باشد.
• کاهش دبی در ساعت‌های کم‌بار باعث کاهش انرژی مصرفی کویل‌های سرمایش و گرمایش می‌شود.
• CAV: کاهش انرژی محدود، چون دبی ثابت است و تغییر تنها از طریق دما انجام می‌شود.
• VAV: کاهش انرژی قابل‌توجه، زیرا هم دبی و هم دمای هوا قابل تنظیم هستند.

۵.۳ — بهینه‌سازی انرژی در ساعات بار جزئی و کامل

• بار کامل: تفاوت بین CAV و VAV کمتر است، چون هر دو سیستم باید دبی کامل را تأمین کنند.
• بار جزئی: VAV می‌تواند جریان هوا را کاهش دهد و مصرف انرژی فن‌ها تا ۳۰–۵۰٪ کاهش یابد، در حالی که CAV تقریباً همان مقدار انرژی را مصرف می‌کند.

۵.۴ — صرفه‌جویی انرژی و هزینه‌ها

• کنترل دبی متناسب با نیاز واقعی → کاهش مصرف انرژی → کاهش هزینه‌های عملیاتی و اثرات زیست‌محیطی.
• در ساختمان‌های بزرگ و چندمنطقه‌ای، استفاده از دمپر موتوردار + VFD می‌تواند سالانه صرفه‌جویی چندین هزار دلار در انرژی فن‌ها ایجاد کند.

۵.۵ — اثرات عملی

۶. اثرات کنترل دبی بر آسایش حرارتی و کیفیت هوا (IAQ)

کنترل دبی در سیستم‌های HVAC علاوه بر مصرف انرژی، تأثیر قابل توجهی بر آسایش حرارتی کاربران و کیفیت هوای داخلی (Indoor Air Quality – IAQ) دارد. این بخش به بررسی این اثرات در شرایط مختلف می‌پردازد.

۶.۱ — کنترل دما و توزیع حرارت

• CAV: دبی ثابت است و تغییر دما تنها از طریق کویل‌ها یا دمپرهای ثانویه انجام می‌شود.
  • محدودیت در کنترل دما در زون‌های مختلف
  • احتمال ایجاد نقاط سرد یا گرم در فضاهای بزرگ یا چندمنطقه‌ای
• VAV: دبی متغیر و قابل تنظیم در هر زون
  • توزیع یکنواخت‌تر دما
  • کنترل دقیق‌تر آسایش حرارتی کاربران
  • کاهش نوسانات دمایی

۶.۲ — کنترل رطوبت نسبی

• کاهش یا افزایش دبی هوا روی رطوبت نسبی اثر می‌گذارد.
• VAV: با کنترل جریان هوا، امکان حفظ رطوبت نسبی در محدوده آسایش (۴۰–۶۰٪) فراهم می‌شود.
• CAV: تغییرات بار حرارتی باعث نوسان رطوبت می‌شود و کنترل دقیق دشوارتر است.

۶.۳ — کیفیت هوای داخلی (IAQ)

• جریان مناسب هوا برای تأمین هوای تازه (OA) ضروری است.
• کنترل دبی مناسب:
  • تضمین حداقل نرخ تهویه بر اساس استانداردهای ASHRAE
  • کاهش تجمع آلاینده‌ها، CO₂ و ذرات معلق
  • بهبود سلامت و راحتی کاربران
• VAV با کنترل دقیق دبی: امکان تهویه تطبیقی بر اساس حضور افراد و کیفیت هوا را فراهم می‌کند، در حالی که CAV محدودیت دارد.

۶.۴ — کاهش نویز و تلاطم هوا

• دبی بیش از حد یا ناهمگن باعث تلاطم هوا و افزایش نویز در کانال‌ها و دریچه‌ها می‌شود.
• کنترل دقیق دبی، به ویژه در سیستم‌های VAV، می‌تواند نویز را کاهش داده و آسایش صوتی کاربران را افزایش دهد.

۶.۵ — جدول مقایسه اثرات بر آسایش و IAQ

۷. مشکلات رایج و چالش‌ها در کنترل دبی

کنترل دبی در سیستم‌های HVAC اگرچه مزایای زیادی دارد، اما با چالش‌ها و مشکلات عملی نیز همراه است که باید در طراحی، نصب و نگهداری سیستم در نظر گرفته شوند.

۷.۱ — نوسانات فشار و جریان

• تغییر دبی در سیستم‌های VAV می‌تواند باعث نوسانات فشار در شبکه کانال‌ها شود.
• نوسانات فشار ممکن است جریان هوا در زون‌های مختلف را تحت تأثیر قرار دهد و باعث عدم تعادل هوا شود.
• راهکار: استفاده از کنترل فشار استاتیک و سیستم‌های feedback برای تنظیم خودکار فن‌ها.

۷.۲ — نویز و ارتعاش

• کاهش یا افزایش ناگهانی دبی باعث ایجاد نویز و ارتعاش در کانال‌ها و دریچه‌ها می‌شود.
• در دمپرهای موتوردار یا VAV boxها، حرکت سریع تیغه‌ها می‌تواند تولید صدا کند.
• راهکار: تنظیم سرعت تغییر دبی و استفاده از دمپرهای با عملکرد نرم و پایدار.

۷.۳ — مشکلات نصب و کالیبراسیون

• دمپرهای موتوردار، VFD و سنسورها نیاز به نصب دقیق و کالیبراسیون دوره‌ای دارند.
• خطا در نصب یا کالیبراسیون باعث عدم دقت کنترل دبی و نوسانات دما و IAQ می‌شود.
• راهکار: اجرای TAB (Test and Balance) منظم و بررسی عملکرد سیستم پس از نصب.

۷.۴ — محدودیت در سیستم‌های CAV

• در سیستم‌های CAV امکان کاهش دبی محدود است، بنابراین:
  • صرفه‌جویی انرژی در ساعات جزئی بار محدود می‌شود
  • کنترل دما و IAQ در زون‌های چندمنطقه‌ای کمتر قابل اطمینان است

۷.۵ — تداخل با سایر تجهیزات HVAC

• در سیستم‌های پیچیده، تغییر دبی می‌تواند با عملکرد کویل‌ها، رطوبت‌گیرها و سیستم‌های تهویه تطبیقی تداخل داشته باشد.
• راهکار: استفاده از کنترل مرکزی BMS و الگوریتم‌های هماهنگ‌کننده برای جلوگیری از تداخل عملکرد تجهیزات.

۷.۶ — جدول خلاصه مشکلات و راهکارها

نتیجه‌گیری — کنترل دبی در سیستم HVAC

کنترل دبی در سیستم‌های تهویه مطبوع، یکی از عوامل کلیدی در بهینه‌سازی مصرف انرژی، افزایش آسایش حرارتی و کیفیت هوای داخلی است. بررسی سیستم‌ها نشان می‌دهد که:

۱. اهمیت کنترل دبی

• جریان هوا و دبی تأثیر مستقیم بر دمای محیط، رطوبت نسبی، کیفیت هوا و انرژی مصرفی فن و کویل‌ها دارند.
• کنترل دقیق دبی باعث کاهش نوسانات دما، جلوگیری از نقاط سرد و گرم و بهبود IAQ می‌شود.

۲. مقایسه سیستم‌های CAV و VAV

• CAV: دبی ثابت، ساده و پایدار، مناسب پروژه‌های کوچک یا با بار حرارتی یکنواخت، اما در ساعات جزئی بار انرژی بیشتری مصرف می‌کند و انعطاف‌پذیری کمتری دارد.
• VAV: دبی متغیر، انعطاف‌پذیر و دقیق، امکان صرفه‌جویی انرژی و کنترل بهینه در زون‌های مختلف، اما نیازمند تجهیزات کنترلی پیچیده و نگهداری دوره‌ای است.

۳. مزایا و چالش‌ها

• کنترل دبی مناسب می‌تواند مصرف انرژی فن‌ها و کویل‌ها را به‌طور چشمگیر کاهش دهد.
• مشکلات رایج شامل نوسانات فشار، نویز، نیاز به کالیبراسیون و هماهنگی با سایر تجهیزات HVAC است.

۴. توصیه‌ها

• برای بهینه‌سازی عملکرد، استفاده از دمپر موتوردار + VFD + سیستم کنترل هوشمند توصیه می‌شود.
• TAB و نگهداری دوره‌ای برای حفظ دقت کنترل دبی ضروری است.
• انتخاب استراتژی کنترل دبی باید براساس نوع ساختمان، تعداد زون‌ها، بار حرارتی و بودجه انجام شود.
