۱. مقدمه
سیستم‌های تهویه مطبوع (HVAC) یکی از اجزای حیاتی در ساختمان‌های مدرن هستند و نقش مهمی در تأمین هوای تازه، تنظیم دما و بهبود کیفیت زندگی ساکنان ایفا می‌کنند. در این میان، داکت‌کشی به‌عنوان مسیر اصلی جابه‌جایی هوا اهمیت زیادی دارد. نوع داکتی که برای اجرای پروژه انتخاب می‌شود، نه‌تنها بر راندمان سیستم، بلکه بر هزینه‌ها، زمان نصب و حتی زیبایی و دوام پروژه تأثیرگذار است.
در گذشته، بیشتر پروژه‌ها از داکت‌های فلنچی سنتی استفاده می‌کردند که برای اتصال نیاز به فلنج جداگانه داشتند. این روش اگرچه رایج بود، اما زمان‌بر، پرهزینه و از نظر آب‌بندی در برخی مواقع ضعیف عمل می‌کرد. با گسترش فناوری‌های نوین، نوعی داکت با نام داکت TDF معرفی شد که به دلیل ویژگی‌های خاص خود توانست به سرعت جایگزین روش‌های قدیمی شود.
داکت TDF به‌طور ویژه برای افزایش سرعت نصب، کاهش هزینه‌های جانبی و بهبود کیفیت اتصال طراحی شده است. این داکت‌ها با استفاده از دستگاه‌های مخصوص شکل‌دهی، در لبه‌های خود فلنج یکپارچه دارند و همین موضوع باعث می‌شود نیازی به استفاده از فلنج جداگانه وجود نداشته باشد. به عبارت دیگر، داکت TDF یک سیستم اتصال مدرن است که ضمن کاهش حجم متریال مصرفی، استحکام و هوا‌بندی بالاتری نسبت به داکت‌های سنتی ارائه می‌دهد.
با توجه به این ویژگی‌ها، امروزه داکت TDF در پروژه‌های ساختمانی، صنعتی، بیمارستانی و حتی مراکز تجاری بزرگ کاربرد گسترده‌ای پیدا کرده است. استفاده از این سیستم نه تنها کیفیت کار را افزایش می‌دهد، بلکه به پیمانکاران و کارفرمایان کمک می‌کند تا پروژه‌ها را در زمان کوتاه‌تر و با هزینه کمتر به سرانجام برسانند.
در این مقاله قصد داریم به طور کامل بررسی کنیم که داکت TDF چیست، چه ویژگی‌ها و مزایایی دارد، در چه پروژه‌هایی به کار می‌رود و چه تفاوت‌هایی با داکت‌های سنتی و مدل TDC دارد.
۲. داکت TDF چیست؟

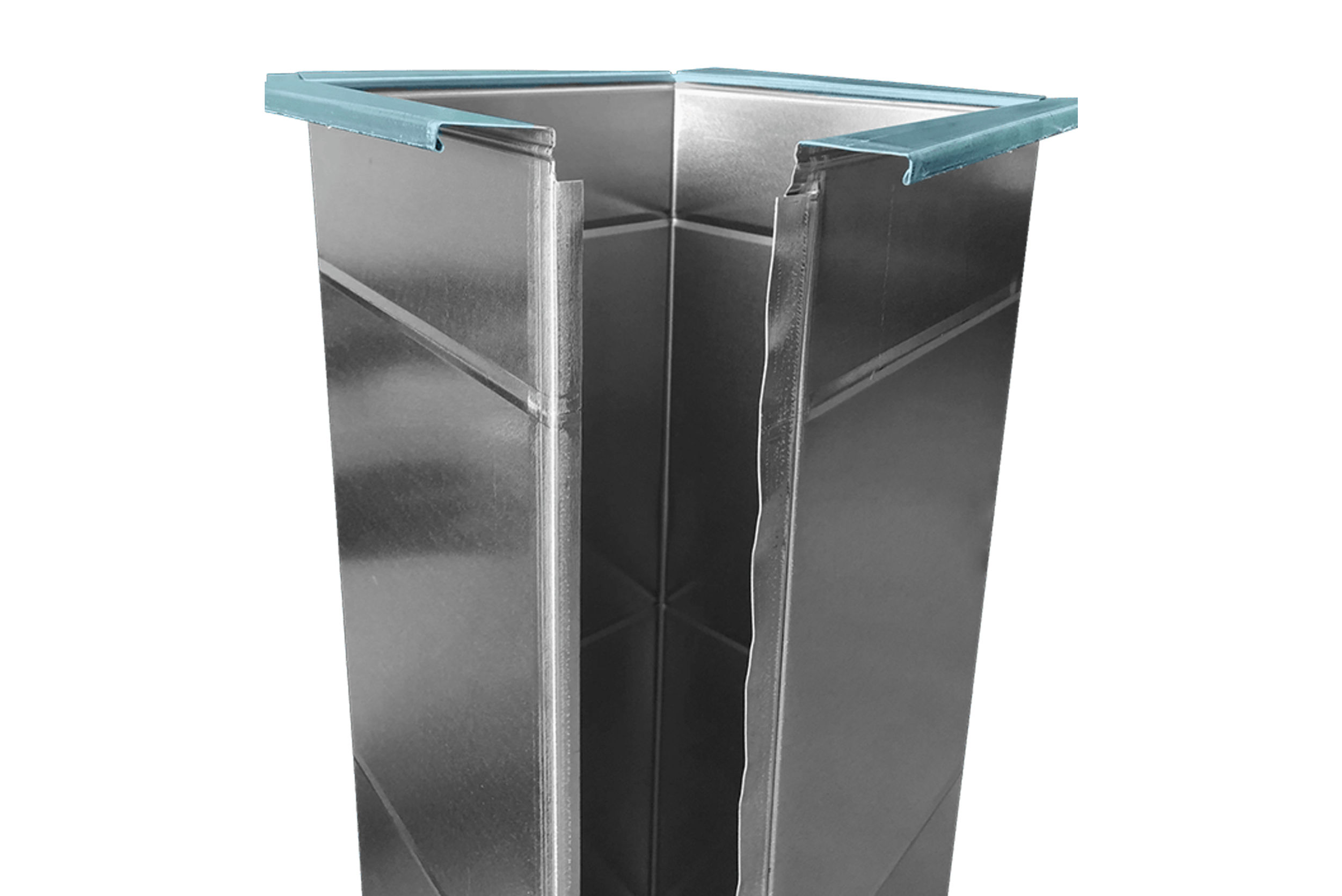

داکت TDF نوعی کانال فلزی برای انتقال هوا در سیستم‌های تهویه مطبوع است که به دلیل طراحی خاص لبه‌ها و اتصال یکپارچه، به عنوان یکی از مدرن‌ترین روش‌های داکت‌سازی شناخته می‌شود. واژه TDF مخفف Transverse Duct Flange است که به معنای فلنج عرضی یکپارچه می‌باشد. این سیستم برخلاف روش‌های قدیمی که نیاز به نصب فلنج‌های جداگانه داشتند، فلنج را به صورت مستقیم و هم‌زمان با بدنه داکت شکل می‌دهد.
ساخت داکت TDF به کمک ماشین‌آلات مخصوص انجام می‌شود. دستگاه‌های فلنج‌ساز TDF در لبه ورق گالوانیزه، برجستگی‌های خاصی ایجاد می‌کنند که همان نقش فلنج را ایفا می‌کند. این برجستگی‌ها امکان اتصال دو قطعه داکت به یکدیگر را با استفاده از گیره‌ها، کلیپس‌ها یا پیچ و مهره فراهم می‌سازد. در نتیجه، اتصال داکت‌ها سریع‌تر، محکم‌تر و با میزان کمتری از نشتی هوا انجام می‌شود.
از نظر ظاهری، داکت TDF شباهت زیادی به داکت‌های چهارگوش سنتی دارد، اما تفاوت اصلی آن در روش اتصال و حاشیه‌های شکل‌گرفته در اطراف داکت است. این طراحی باعث می‌شود نیاز به فلنج‌های آهنی یا آلومینیومی جداگانه و جوشکاری‌های وقت‌گیر حذف شود.
به طور خلاصه می‌توان گفت:
- داکت TDF کانالی فلزی است که فلنج آن به صورت یکپارچه روی بدنه شکل می‌گیرد.
- اتصال آن بدون نیاز به فلنج خارجی و تنها با ابزار ساده‌ای مانند کلیپس و نبشی انجام می‌شود.
- نسبت به داکت‌های فلنچی سنتی، نصب سریع‌تر و هزینه کمتری دارد.
- هوا‌بندی و مقاومت مکانیکی آن مطابق با استانداردهای روز دنیا است.
بنابراین، اگرچه داکت TDF از نظر عملکرد نهایی مشابه سایر داکت‌ها عمل می‌کند (انتقال هوا)، اما به دلیل ساختار نوین خود، به عنوان یک انقلاب در روش‌های داکت‌سازی شناخته می‌شود.
۳. ویژگی‌ها و مشخصات فنی داکت TDF
داکت TDF به دلیل طراحی خاص و استفاده از فناوری‌های نوین تولید، دارای ویژگی‌ها و مشخصات فنی منحصر‌به‌فردی است که آن را از سایر داکت‌ها متمایز می‌کند. این ویژگی‌ها نه تنها به بهبود عملکرد سیستم‌های تهویه کمک می‌کنند، بلکه هزینه‌ها و زمان اجرای پروژه را نیز کاهش می‌دهند.
۱. اتصال یکپارچه و استاندارد
مهم‌ترین مشخصه داکت TDF، فلنج یکپارچه آن است که هم‌زمان با بدنه داکت شکل می‌گیرد. این ساختار باعث می‌شود نیاز به فلنج‌های جداگانه حذف شده و اتصال سریع‌تر و مقاوم‌تر انجام شود. در این روش، برای اتصال دو داکت به یکدیگر از کلیپس‌ها، نبشی‌ها و پیچ و مهره استفاده می‌شود.
۲. مقاومت مکانیکی بالا
به دلیل طراحی لبه‌ها و وجود فلنج یکپارچه، داکت TDF مقاومت مکانیکی بیشتری در برابر فشار داخلی و خارجی هوا دارد. همین ویژگی باعث می‌شود در پروژه‌های بزرگ با دبی هوای بالا، عملکرد مطمئن‌تری ارائه دهد.
۳. هوا‌بندی و کاهش نشتی
یکی از دغدغه‌های اصلی در داکت‌کشی، نشتی هوا است. در داکت TDF به دلیل اتصال استاندارد و امکان استفاده از نوار آب‌بندی (Gasket)، میزان نشتی هوا به حداقل می‌رسد. این موضوع علاوه بر صرفه‌جویی در انرژی، راندمان سیستم HVAC را به طور چشمگیری افزایش می‌دهد.
۴. سرعت و سهولت در نصب
داکت TDF به دلیل حذف مراحل اضافی مانند جوشکاری فلنج و استفاده از پیچ‌های متعدد، سرعت نصب بالایی دارد. این ویژگی به‌ویژه در پروژه‌های بزرگ که زمان‌بندی اهمیت زیادی دارد، یک مزیت رقابتی محسوب می‌شود.
۵. سازگاری با استانداردهای جهانی
داکت‌های TDF مطابق با استانداردهای SMACNA و DW/144 طراحی و تولید می‌شوند. رعایت این استانداردها تضمین می‌کند که داکت‌ها از نظر هوا‌بندی، استحکام و دوام در سطح بالایی قرار دارند.
۶. استفاده از ورق گالوانیزه
برای ساخت داکت TDF معمولاً از ورق گالوانیزه با ضخامت ۰.۶ تا ۱.۲ میلی‌متر استفاده می‌شود. این متریال علاوه بر مقاومت بالا در برابر خوردگی، امکان فرم‌دهی و اتصال استاندارد را فراهم می‌کند.
۷. انعطاف‌پذیری در ابعاد
داکت TDF را می‌توان در ابعاد و اندازه‌های مختلف تولید کرد. این ویژگی باعث می‌شود برای پروژه‌های متنوع از ساختمان‌های مسکونی کوچک گرفته تا مراکز صنعتی و بیمارستانی کاربرد داشته باشد.
به طور کلی، داکت TDF با ترکیب ویژگی‌هایی مانند مقاومت بالا، نصب سریع، هوا‌بندی استاندارد و کاهش هزینه‌ها، یکی از بهترین گزینه‌ها برای اجرای سیستم‌های تهویه مدرن است.
۴. مزایای استفاده از داکت TDF
داکت TDF به دلیل طراحی نوین و حذف بسیاری از مشکلات داکت‌های سنتی، در سال‌های اخیر به یکی از پرکاربردترین سیستم‌های داکت‌کشی در پروژه‌های ساختمانی و صنعتی تبدیل شده است. مزایای این نوع داکت نه تنها برای پیمانکاران و مجریان پروژه اهمیت دارد، بلکه در بلندمدت به نفع بهره‌برداران و مصرف‌کنندگان نهایی نیز خواهد بود.
۱. کاهش هزینه‌های اجرا
یکی از مهم‌ترین مزایای TDF، کاهش هزینه‌ها در مقایسه با داکت‌های فلنچی سنتی است. چون در این سیستم نیازی به استفاده از فلنج جداگانه و متعلقات اضافی مانند نبشی آهنی یا پروفیل نیست، هزینه متریال به میزان چشمگیری کاهش می‌یابد. همچنین کاهش زمان نصب به معنای صرفه‌جویی در هزینه نیروی انسانی است.
۲. سرعت بالا در نصب
به دلیل طراحی یکپارچه فلنج در داکت TDF، مراحل اضافه‌ای مثل جوشکاری و نصب فلنج حذف می‌شود. همین موضوع باعث می‌شود سرعت نصب افزایش یابد. در پروژه‌های بزرگ که زمان‌بندی اهمیت زیادی دارد، استفاده از داکت TDF می‌تواند مدت زمان اجرای داکت‌کشی را تا ۳۰ درصد کاهش دهد.
۳. استحکام و دوام بالا
اتصالات یکپارچه در داکت TDF علاوه بر تسهیل نصب، مقاومت مکانیکی بالایی ایجاد می‌کنند. این ویژگی به‌خصوص در پروژه‌هایی با فشار استاتیکی زیاد اهمیت دارد. همچنین استفاده از ورق گالوانیزه با ضخامت استاندارد، داکت را در برابر خوردگی و فرسایش مقاوم می‌سازد.
۴. کاهش نشتی هوا و صرفه‌جویی در انرژی
نشتی هوا یکی از چالش‌های اصلی در سیستم‌های تهویه است که باعث افزایش مصرف انرژی و کاهش راندمان می‌شود. داکت TDF به دلیل طراحی دقیق و امکان استفاده از نوارهای آب‌بندی در محل اتصال، میزان نشتی هوا را به حداقل می‌رساند. این موضوع مستقیماً منجر به کاهش مصرف انرژی و کاهش هزینه‌های بهره‌برداری خواهد شد.
۵. سازگاری با پروژه‌های متنوع
از آنجا که داکت TDF قابلیت تولید در ابعاد مختلف را دارد، می‌توان آن را در طیف گسترده‌ای از پروژه‌ها به کار برد. از ساختمان‌های مسکونی و اداری گرفته تا مراکز خرید بزرگ، بیمارستان‌ها و صنایع سنگین، این داکت عملکرد قابل اعتمادی ارائه می‌دهد.
۶. رعایت استانداردهای بین‌المللی
داکت TDF با رعایت استانداردهایی نظیر SMACNA و DW/144 تولید می‌شود. این موضوع نه تنها کیفیت و ایمنی پروژه را تضمین می‌کند، بلکه در پروژه‌هایی که نیازمند تأییدیه‌های بین‌المللی هستند، یک مزیت مهم محسوب می‌شود.
در مجموع می‌توان گفت استفاده از داکت TDF یک راهکار هوشمندانه برای افزایش کیفیت، کاهش هزینه‌ها و تسریع در اجرای پروژه‌های تهویه مطبوع است.
۵. کاربردهای داکت TDF در پروژه‌ها
داکت TDF به دلیل ویژگی‌های فنی و مزایای متعدد، در طیف وسیعی از پروژه‌ها مورد استفاده قرار می‌گیرد. این داکت‌ها نه تنها در ساختمان‌های معمولی، بلکه در پروژه‌های حساس و بزرگ نیز کاربرد گسترده‌ای دارند. انتخاب داکت TDF در پروژه‌ها معمولاً به دلیل نیاز به سرعت نصب، کاهش نشتی هوا، دوام بالا و رعایت استانداردهای بین‌المللی انجام می‌شود.
۱. ساختمان‌های مسکونی و اداری
در پروژه‌های مسکونی و اداری، استفاده ازTDF به دلیل هزینه کمتر و سرعت بالاتر نصب اهمیت زیادی دارد. این داکت‌ها با توجه به ابعاد متنوع و طراحی انعطاف‌پذیر، می‌توانند برای واحدهای کوچک و بزرگ به‌کار گرفته شوند. همچنین به دلیل نشتی کم، سیستم تهویه با راندمان بیشتری کار می‌کند و مصرف انرژی کاهش می‌یابد.
۲. مراکز تجاری و فروشگاهی
در مراکز تجاری مانند مال‌ها، فروشگاه‌های زنجیره‌ای و پاساژها حجم هوای جابه‌جایی بسیار بالاست. داکت TDF با مقاومت مکانیکی مناسب و اتصالات محکم، می‌تواند نیاز چنین پروژه‌هایی را به خوبی برطرف کند. علاوه بر این، سرعت نصب باعث می‌شود که پروژه‌های تجاری بزرگ در زمان کوتاه‌تری تکمیل شوند.
۳. بیمارستان‌ها و مراکز درمانی
یکی از مهم‌ترین کاربردهای داکت TDF در بیمارستان‌ها و مراکز درمانی است. این پروژه‌ها به دلیل حساسیت بالا به کیفیت هوا، نیازمند داکت‌هایی با نشتی کم و قابلیت آب‌بندی دقیق هستند. داکت TDF با رعایت استانداردهای سخت‌گیرانه و امکان استفاده از درزگیرهای مخصوص، بهترین انتخاب برای چنین محیط‌هایی محسوب می‌شود.
۴. صنایع و کارخانجات
در محیط‌های صنعتی که فشار هوا زیاد است و نیاز به جابه‌جایی حجم بالای هوا وجود دارد، داکت TDF به دلیل استحکام بالا و مقاومت در برابر لرزش‌ها گزینه‌ای ایده‌آل به شمار می‌رود. این داکت‌ها در صنایع سنگین، کارگاه‌های تولیدی و حتی صنایع غذایی به‌کار گرفته می‌شوند.
۵. پروژه‌های زیرساختی و حمل‌ونقل
کاربرد دیگر داکت TDF در پروژه‌های زیرساختی مانند ایستگاه‌های مترو، فرودگاه‌ها و پایانه‌های مسافربری است. در این مکان‌ها، سیستم تهویه باید به صورت شبانه‌روزی با راندمان بالا فعالیت کند. داکت TDF به دلیل دوام بالا و کاهش نیاز به تعمیرات، عملکرد بسیار خوبی در این پروژه‌ها ارائه می‌دهد.
به طور کلی، TDF به دلیل تطبیق‌پذیری بالا و کیفیت مناسب، از پروژه‌های کوچک مسکونی تا پروژه‌های عظیم صنعتی و درمانی قابل استفاده است و به همین دلیل به عنوان یک استاندارد جدید در سیستم‌های تهویه شناخته می‌شود.
۶. مقایسه داکت TDF با داکت TDC و داکت‌های سنتی
برای انتخاب بهترین سیستم داکت‌کشی در پروژه‌ها، شناخت تفاوت‌ها میان انواع داکت اهمیت زیادی دارد. سه نوع رایج شامل داکت‌های سنتی فلنچی، داکت TDC و داکت TDF هستند. هر کدام ویژگی‌های خاص خود را دارند و بسته به شرایط پروژه، مزایا و معایبی را ارائه می‌کنند.
۱. داکت‌های فلنچی سنتی
در روش سنتی، اتصال داکت‌ها به وسیله فلنج‌های جداگانه (آهنی یا آلومینیومی) انجام می‌شود. این روش هرچند ساده و شناخته‌شده است، اما مشکلاتی مانند هزینه بالا، زمان‌بر بودن اجرا و احتمال نشتی هوا دارد. همچنین در پروژه‌های بزرگ، وزن زیاد فلنج‌ها و نیاز به جوشکاری باعث کندی روند نصب می‌شود.
۲. داکت TDC
داکت TDC یکی از نسخه‌های بهبود یافته نسبت به روش سنتی است. در این روش نیز لبه‌های داکت به صورت خاصی فرم‌دهی می‌شوند و با استفاده از پروفیل مخصوص TDC به هم متصل می‌شوند. این سیستم نسبت به روش سنتی سرعت بیشتری دارد و نیاز به فلنج جداگانه را حذف می‌کند. با این حال، همچنان به پروفیل‌های فلزی جانبی نیاز دارد و در برخی موارد وزن داکت افزایش پیدا می‌کند.
۳. داکت TDF
داکت TDF پیشرفته‌ترین روش در میان این سه نوع محسوب می‌شود. در این سیستم، فلنج کاملاً یکپارچه با بدنه داکت شکل می‌گیرد و دیگر نیازی به پروفیل یا فلنج خارجی نیست. این موضوع باعث می‌شود:
- سرعت نصب افزایش یابد.
- هزینه متریال کاهش پیدا کند.
- هوا‌بندی با دقت بالاتری انجام شود.
- وزن کلی سیستم سبک‌تر شود.
جدول مقایسه‌ای
| ویژگی‌ها | داکت سنتی (فلنچی) | داکت TDC | داکت TDF |
|---|---|---|---|
| روش اتصال | فلنج جداگانه | پروفیل TDC | فلنج یکپارچه |
| سرعت نصب | پایین | متوسط | بالا |
| هزینه متریال | زیاد | متوسط | کم |
| نشتی هوا | نسبتاً زیاد | کمتر | بسیار کم |
| وزن کلی | زیاد | متوسط | سبک |
| استانداردسازی | محدود | استاندارد | کاملاً استاندارد |
| کاربرد در پروژه‌های بزرگ | محدود | مناسب | بسیار مناسب |
نتیجه مقایسه
با توجه به این مقایسه، TDF نسبت به دو روش دیگر بهینه‌تر، اقتصادی‌تر و کارآمدتر است. به همین دلیل، امروزه در بسیاری از پروژه‌های مدرن به‌عنوان انتخاب اول مورد استفاده قرار می‌گیرد، در حالی‌که داکت‌های سنتی به تدریج جایگاه خود را از دست داده‌اند.
۸. جمع‌بندی و نتیجه‌گیری
سیستم‌های تهویه مطبوع برای عملکرد بهینه نیازمند کانال‌کشی استاندارد و دقیق هستند و در این میان، انتخاب نوع داکت تأثیر مستقیم بر راندمان، هزینه‌ها و دوام پروژه دارد. در سال‌های اخیر، داکت TDF به دلیل طراحی نوین و مزایای متعدد خود توانسته جایگزین روش‌های سنتی شود و به عنوان یک استاندارد جدید در پروژه‌های تهویه مطرح گردد.
داکت TDF با برخورداری از فلنج یکپارچه، بسیاری از مشکلات داکت‌های فلنچی سنتی را برطرف کرده است. حذف فلنج‌های جداگانه باعث کاهش هزینه متریال، سبک‌تر شدن داکت و افزایش سرعت نصب می‌شود. علاوه بر این، به دلیل امکان استفاده از نوارهای آب‌بندی، میزان نشتی هوا در این سیستم بسیار کم است که این موضوع در بهینه‌سازی مصرف انرژی و کاهش هزینه‌های بهره‌برداری نقش مهمی ایفا می‌کند.
ویژگی‌های فنی این داکت از جمله مقاومت مکانیکی بالا، قابلیت تولید در ابعاد مختلف و انطباق با استانداردهای بین‌المللی مانند SMACNA و DW/144 باعث شده است که در پروژه‌های متنوعی از ساختمان‌های مسکونی و اداری گرفته تا بیمارستان‌ها، مراکز تجاری بزرگ و صنایع سنگین مورد استفاده قرار گیرد.
مقایسه داکت TDF با داکت TDC و داکت‌های سنتی نشان می‌دهد که این سیستم در زمینه‌هایی همچون سرعت نصب، کاهش هزینه، هوا‌بندی دقیق و کیفیت اتصالات عملکرد بهتری دارد. به همین دلیل، پیمانکاران و کارفرمایان در پروژه‌های مدرن بیش از گذشته به این نوع داکت اعتماد می‌کنند.
البته باید توجه داشت که موفقیت در استفاده از TDF وابسته به رعایت نکات تولید و نصب است. استفاده از ورق گالوانیزه با ضخامت مناسب، بهره‌گیری از ماشین‌آلات تخصصی، دقت در نصب و کنترل کیفیت نهایی از جمله اقداماتی هستند که تضمین می‌کنند سیستم داکت‌کشی با حداکثر راندمان و دوام مورد انتظار عمل کند.
