مقدمه
همه چیز درباره کانال اسپیرال
در دنیای امروز که تهویه مطبوع نقش حیاتی در آسایش، بهداشت و بهره‌وری فضاهای ساختمانی دارد، انتخاب تجهیزات مناسب یکی از مهم‌ترین مراحل طراحی سیستم تهویه است. در میان اجزای مختلف این سیستم، کانال اسپیرال به عنوان یکی از مؤثرترین و پرکاربردترین گزینه‌ها شناخته می‌شود. این نوع کانال با ساختار دایره‌ای و طراحی مارپیچی خود، توانسته است جایگاه ویژه‌ای در پروژه‌های ساختمانی، صنعتی و تجاری پیدا کند.
کانال اسپیرال با هدف انتقال هوای مطبوع از دستگاه تهویه مرکزی به بخش‌های مختلف ساختمان طراحی شده است. برخلاف کانال‌های چهارگوش سنتی، که در گوشه‌ها افت فشار و تلاطم هوا ایجاد می‌کنند، کانال اسپیرال به دلیل ساختار گرد خود جریان هوا را به شکلی یکنواخت، کم‌صدا و با حداقل افت فشار منتقل می‌کند. همین ویژگی باعث شده که در بسیاری از کشورها، این نوع کانال به عنوان استاندارد اصلی در سیستم‌های HVAC مورد استفاده قرار گیرد.
نقش کانال اسپیرال در بهینه‌سازی سیستم تهویه
استفاده از کانال اسپیرال تنها به بهبود انتقال هوا محدود نمی‌شود، بلکه از نظر اقتصادی نیز مزایای قابل توجهی دارد. وزن کمتر، نصب آسان‌تر، و نیاز کمتر به ساپورت‌های اضافی، از جمله عواملی هستند که باعث کاهش هزینه‌های اجرا و نگهداری می‌شوند. همچنین این نوع کانال به دلیل آب‌بندی بهتر و درزهای مارپیچی، از نشتی هوا جلوگیری کرده و بازدهی کلی سیستم تهویه مطبوع را افزایش می‌دهد.
در پروژه‌های مدرن، از ساختمان‌های تجاری و مراکز خرید گرفته تا بیمارستان‌ها و کارخانجات، کانال اسپیرال به دلیل دوام بالا و ظاهر زیبا، به‌ویژه در طراحی‌های نمایان (Exposed Duct Design) بسیار پرطرفدار است.
هدف این مقاله
در این مقاله قصد داریم به‌صورت جامع و کاربردی، همه چیز درباره کانال اسپیرال را بررسی کنیم؛ از تعریف و نحوه تولید گرفته تا مزایا، کاربردها و نکات اجرایی آن. در پایان نیز توضیح خواهیم داد که چرا شرکت هدایت تهویه البرز به عنوان یکی از تولیدکنندگان و مجریان برتر کانال اسپیرال در ایران، انتخابی هوشمندانه برای پروژه‌های تهویه مطبوع است.
کانال اسپیرال چیست؟
تعریف و مفهوم کانال اسپیرال

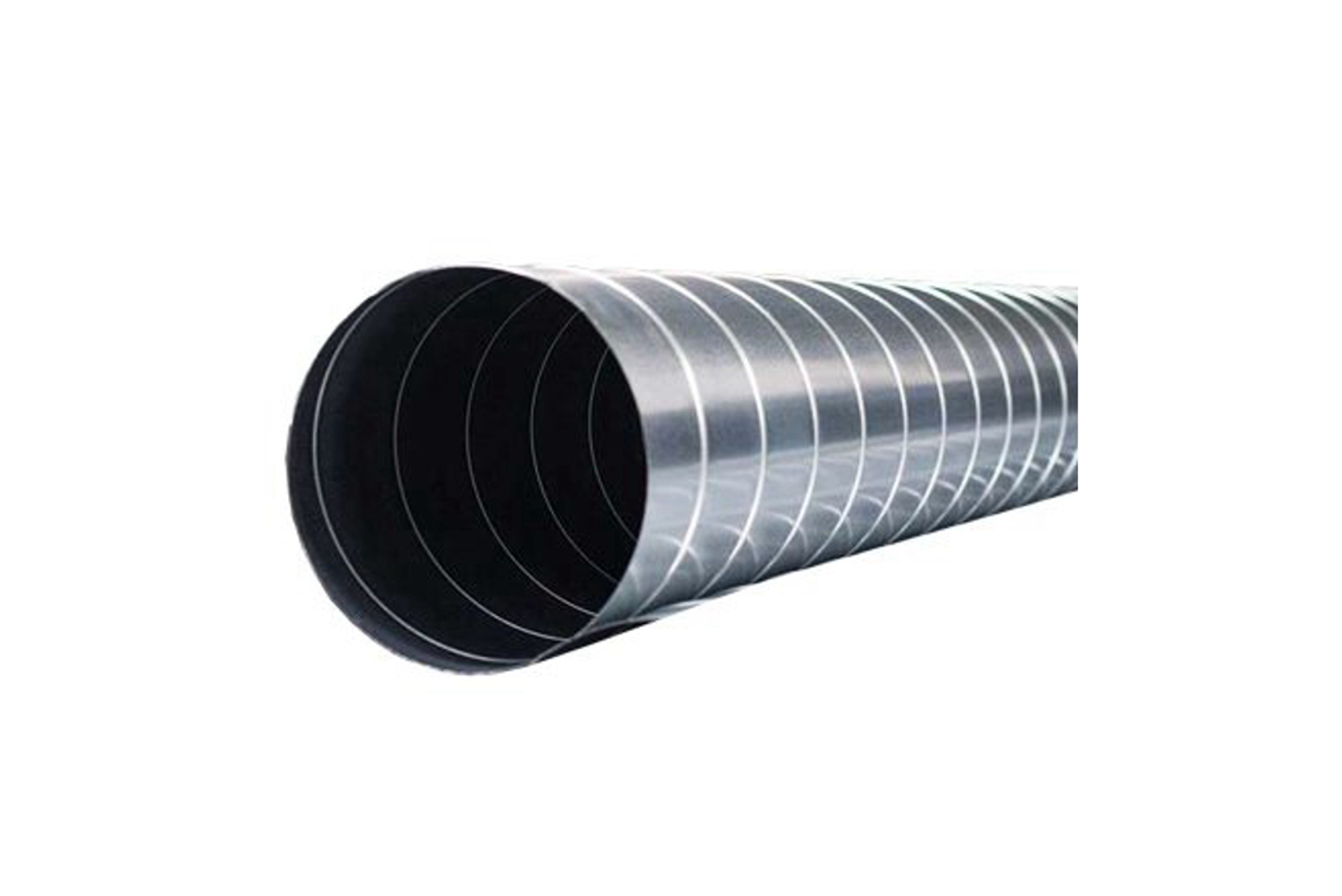

کانال اسپیرال نوعی کانال گرد فلزی است که برای انتقال هوا در سیستم‌های تهویه مطبوع (HVAC) مورد استفاده قرار می‌گیرد. این کانال از نوارهای فلزی به‌صورت مارپیچی تولید می‌شود، به‌طوری‌که درز اتصال آن به شکل螺پیچ (spiral seam) دور تا دور لوله قرار می‌گیرد. همین ساختار مارپیچی موجب افزایش استحکام، آب‌بندی بهتر و کاهش افت فشار هوا در طول مسیر می‌شود.
برخلاف کانال‌های چهارگوش که از ورق‌های برش‌خورده و جوش‌خورده ساخته می‌شوند، کانال اسپیرال دارای سطح داخلی صاف‌تر و مسیر جریان یکنواخت‌تری است. این ویژگی باعث می‌شود جریان هوا با حداقل تلاطم و نویز حرکت کند و در نتیجه عملکرد سیستم تهویه بهبود یابد.
تفاوت کانال اسپیرال با کانال چهارگوش
یکی از نکات کلیدی در شناخت کانال اسپیرال، مقایسه آن با کانال‌های چهارگوش سنتی است. در جدول زیر تفاوت‌های اصلی این دو نوع کانال را مشاهده می‌کنید:
| ویژگی | کانال اسپیرال | کانال چهارگوش |
|---|---|---|
| شکل هندسی | گرد و مارپیچی | مستطیلی |
| افت فشار هوا | بسیار کم | زیاد در گوشه‌ها |
| سرعت جریان هوا | یکنواخت و بی‌تلاطم | ناپایدار و پر سروصدا |
| نصب و ساپورت | آسان و با قطعات کمتر | پیچیده و پرهزینه |
| جلوگیری از نشتی هوا | درز مارپیچی با آب‌بندی بالا | درزهای متعدد و ضعیف‌تر |
| ظاهر و زیبایی | مدرن و مناسب طراحی نمایان | نیازمند پوشش یا سقف کاذب |
همان‌طور که مشاهده می‌شود، کانال اسپیرال نه‌تنها از نظر عملکرد فنی برتر است، بلکه از لحاظ ظاهری نیز در پروژه‌های مدرن جایگاه ویژه‌ای دارد.
دلایل محبوبیت کانال اسپیرال در صنعت تهویه
امروزه در اکثر پروژه‌های تهویه مطبوع، کانال اسپیرال به‌عنوان گزینه‌ای استاندارد و کارآمد مورد استفاده قرار می‌گیرد. دلایل اصلی این محبوبیت عبارت‌اند از:
- افزایش راندمان سیستم تهویه به دلیل کاهش افت فشار
- طول عمر بالا در مقایسه با کانال‌های سنتی
- نصب سریع‌تر و کم‌هزینه‌تر
- ظاهر زیبا و مناسب طراحی‌های صنعتی
- قابلیت ساخت در قطرها و ضخامت‌های مختلف
به همین دلایل، کانال اسپیرال به یکی از مؤلفه‌های کلیدی در طراحی سیستم‌های مدرن HVAC تبدیل شده است.
ساختار و نحوه تولید کانال اسپیرال
ساختار کلی کانال اسپیرال
کانال اسپیرال از نوارهای فلزی باریک (معمولاً با عرض ۱۳۷ تا ۱۴۰ میلی‌متر) تشکیل می‌شود که به‌صورت مارپیچی به دور یک محور گرد پیچیده و درز آن به روش مکانیکی قفل می‌شود. این فرآیند باعث ایجاد بدنه‌ای یکپارچه و مقاوم می‌گردد که هم از نظر استحکام و هم از لحاظ آب‌بندی عملکرد بسیار خوبی دارد. ساختار گرد و پیوسته کانال باعث می‌شود هوا بدون تلاطم و افت فشار محسوس در طول مسیر حرکت کند.
در طراحی فنی این کانال‌ها، ضخامت ورق، قطر کانال، زاویه پیچش و نوع درز اتصال از اهمیت بالایی برخوردار است. انتخاب صحیح این پارامترها، تأثیر مستقیم بر مقاومت مکانیکی، صدای تولیدی و کارایی سیستم تهویه دارد.
فرآیند تولید کانال اسپیرال
تولید کانال اسپیرال با استفاده از دستگاهی به نام اسپیرال داک ماشین (Spiral Duct Machine) انجام می‌شود. این دستگاه ورق فلزی را به‌صورت نوار باریک در می‌آورد، سپس آن را به شکل مارپیچی به هم می‌پیچد و درز آن را به‌طور هم‌زمان قفل یا جوش می‌دهد.
مراحل تولید عبارت‌اند از:
- برش و آماده‌سازی ورق: انتخاب متریال مناسب بر اساس ضخامت و نوع پروژه.
- تغذیه نوار در دستگاه اسپیرال: ورود ورق به دستگاه و آغاز پیچش مارپیچی.
- قفل یا جوش درز اتصال: ایجاد درز مارپیچی مقاوم در برابر فشار و نشتی هوا.
- برش اتوماتیک در طول‌های موردنیاز: کانال‌ها معمولاً در طول‌های ۳ تا ۶ متری تولید می‌شوند.
- بررسی نهایی و کنترل کیفیت: بررسی قطر، یکنواختی درز و صافی سطح داخلی.
این روش تولید باعث می‌شود کانال اسپیرال از نظر مقاومت مکانیکی بسیار مستحکم‌تر از کانال‌های سنتی باشد.
متریال‌های مورد استفاده
برای ساخت کانال اسپیرال از متریال‌های مختلفی بسته به شرایط پروژه استفاده می‌شود، از جمله:
- ورق گالوانیزه: پرکاربردترین نوع، مقاوم در برابر خوردگی و اقتصادی.
- استیل ضد زنگ: مناسب محیط‌های مرطوب، بهداشتی و صنعتی.
- آلومینیوم: سبک، زیبا و مقاوم در برابر زنگ‌زدگی.
ضخامت ورق معمولاً بین ۰.۵ تا ۱ میلی‌متر انتخاب می‌شود و با توجه به فشار کاری و قطر کانال قابل تغییر است.
نتیجه
فرآیند تولید دقیق و استاندارد کانال اسپیرال باعث می‌شود این نوع کانال استحکام بالا، آب‌بندی مناسب و عملکرد پایدار در سیستم‌های تهویه داشته باشد. انتخاب متریال مناسب و اجرای صحیح مراحل تولید، از مهم‌ترین عوامل تضمین کیفیت در این محصول است.
ویژگی‌ها و مزایای کانال اسپیرال
ویژگی‌های فنی کانال اسپیرال
کانال اسپیرال به دلیل طراحی منحصر‌به‌فرد خود، مجموعه‌ای از ویژگی‌های فنی را ارائه می‌دهد که آن را از سایر انواع کانال‌های انتقال هوا متمایز می‌کند. ساختار گرد و مارپیچی این کانال باعث می‌شود هوا به شکل یکنواخت و بدون تلاطم حرکت کند، در نتیجه افت فشار به حداقل می‌رسد و راندمان کلی سیستم تهویه افزایش می‌یابد.
از دیگر ویژگی‌های مهم آن، استحکام بالا در برابر فشار داخلی و بیرونی است. درزهای پیوسته و مارپیچی در مقایسه با درزهای نقطه‌ای یا جوشی، تحمل فشار بیشتری دارند و از تغییر شکل کانال در اثر فشار هوا جلوگیری می‌کنند. سطح داخلی صاف نیز مانع از تجمع گرد و غبار شده و به بهداشت و سهولت نظافت سیستم کمک می‌کند.
مزایای فنی و اقتصادی
یکی از اصلی‌ترین مزایای کانال اسپیرال، کاهش مصرف انرژی در سیستم تهویه است. به دلیل کاهش افت فشار، فن‌ها با توان کمتر می‌توانند حجم هوای بیشتری جابه‌جا کنند و در نتیجه مصرف برق کاهش می‌یابد. همچنین طراحی گرد باعث می‌شود میزان نویز در سیستم کاهش یافته و صدای عملکرد دستگاه‌ها کمتر شود.
از لحاظ اقتصادی نیز کانال اسپیرال به‌دلیل وزن کمتر و نیاز کمتر به ساپورت‌های فلزی، موجب کاهش هزینه‌های نصب و اجرا می‌شود. فرآیند تولید اتوماتیک و دقیق آن نیز زمان ساخت و خطاهای انسانی را به حداقل می‌رساند.
مزایای ظاهری و اجرایی
علاوه بر عملکرد فنی، کانال اسپیرال از نظر ظاهری نیز جذاب است. در طراحی‌های مدرن معماری که از کانال‌ها به‌صورت نمایان استفاده می‌شود (Exposed Duct Design)، این نوع کانال به دلیل ظاهر صنعتی و سطح براق خود جلوه‌ای زیبا به فضا می‌دهد.
همچنین نصب آسان، حمل‌ونقل ساده و امکان تولید در قطرها و طول‌های متنوع باعث شده که پیمانکاران تأسیسات از کانال اسپیرال به عنوان گزینه‌ای کارآمد، سریع و کم‌هزینه یاد کنند.
خلاصه مزایا
به‌طور خلاصه، مهم‌ترین مزایای کانال اسپیرال عبارت‌اند از:
- کاهش افت فشار و مصرف انرژی
- افزایش راندمان و کاهش نویز
- مقاومت بالا در برابر فشار و تغییر شکل
- نصب آسان و صرفه‌جویی در هزینه‌ها
- ظاهر زیبا و مناسب برای طراحی‌های مدرن
کاربردهای کانال اسپیرال در پروژه‌ها
کاربرد گسترده در سیستم‌های تهویه
این کانال ها به دلیل ساختار مقاوم، وزن سبک و قابلیت آب‌بندی بالا، در پروژه‌های مختلف ساختمانی، صنعتی و تجاری کاربرد فراوانی دارد. وظیفه اصلی این کانال، انتقال هوای مطبوع یا تخلیه هوای آلوده از طریق سیستم تهویه است. طراحی دایره‌ای آن موجب می‌شود جریان هوا با سرعت و یکنواختی بیشتری در مسیر حرکت کند، بنابراین در محیط‌هایی که راندمان تهویه اهمیت دارد، استفاده از کانال اسپیرال به‌عنوان گزینه‌ای استاندارد توصیه می‌شود.
کاربرد در ساختمان‌های اداری و تجاری
در ساختمان‌های اداری، فروشگاه‌ها، مراکز خرید و مجتمع‌های تجاری، کانال اسپیرال نقش مهمی در حفظ تهویه مناسب و دمای یکنواخت ایفا می‌کند. طراحی ظاهری زیبا و صنعتی این نوع کانال، آن را برای طراحی‌های نمایان (Exposed Duct Design) به گزینه‌ای محبوب تبدیل کرده است.
در پروژه‌هایی مانند رستوران‌ها، کافه‌ها و فضاهای نمایشگاهی، این کانال ها علاوه بر عملکرد فنی، به‌عنوان عنصر دکوراتیو نیز مورد استفاده قرار می‌گیرد.
کاربرد در فضاهای صنعتی و تولیدی
در کارخانه‌ها، کارگاه‌ها و سوله‌های صنعتی که حجم بالایی از هوا باید تهویه شود، کانال اسپیرال به دلیل مقاومت بالا در برابر فشار و لرزش، گزینه‌ای ایده‌آل محسوب می‌شود.
همچنین در محیط‌هایی که آلودگی یا گرد و غبار زیاد است، این کانال ها با سطح داخلی صاف خود از تجمع ذرات جلوگیری می‌کند و کیفیت هوای خروجی را بهبود می‌بخشد.
کاربرد در مراکز بهداشتی و درمانی
در بیمارستان‌ها، آزمایشگاه‌ها و فضاهای درمانی، کانال اسپیرال از نوع استیل ضد زنگ به‌دلیل بهداشت بالا و مقاومت در برابر خوردگی استفاده می‌شود. این کانال‌ها قابلیت شست‌وشو و ضدعفونی مداوم دارند و مانع از رشد باکتری‌ها در دیواره داخلی سیستم تهویه می‌شوند.
استانداردها و نکات مهم در نصب کانال اسپیرال
اهمیت رعایت استانداردها در نصب
نصب صحیح کانال اسپیرال به اندازه کیفیت ساخت آن اهمیت دارد. رعایت استانداردهای بین‌المللی مانند SMACNA و DW/144 در فرآیند نصب، تضمین‌کننده عملکرد صحیح سیستم تهویه، کاهش افت فشار و جلوگیری از نشتی هوا است. نصب غیراستاندارد حتی در کانال‌های باکیفیت، می‌تواند باعث بروز لرزش، صدای زیاد و کاهش راندمان سیستم شود.
در پروژه‌های حرفه‌ای، قبل از شروع نصب، مسیر عبور کانال‌ها باید توسط نقشه‌کش مکانیک تأیید شود تا از برخورد با تاسیسات دیگر جلوگیری گردد. انتخاب صحیح سایز، زاویه اتصالات و محل ساپورت‌ها از اصول پایه‌ای نصب کانال اسپیرال است.
مراحل اصلی نصب کانال اسپیرال
نصب این کانال ها معمولاً در چند مرحله انجام می‌شود که رعایت ترتیب آن‌ها برای حفظ کیفیت نهایی الزامی است:
- بررسی نقشه‌ها و اندازه‌گیری محل نصب: تطبیق مسیر کانال با فضای واقعی پروژه.
- نصب ساپورت‌ها و آویزها: استفاده از بست‌های مقاوم با فواصل استاندارد (معمولاً هر ۲ تا ۲.۵ متر).
- مونتاژ و اتصال قطعات: استفاده از کوپلینگ‌ها، بست‌های کمربندی و درزگیرهای مخصوص برای جلوگیری از نشتی هوا.
- آب‌بندی اتصالات: استفاده از چسب‌های سیلیکونی یا نوار درزگیر مقاوم در برابر حرارت و رطوبت.
- تست نهایی و کنترل عملکرد: بررسی افت فشار، نشتی و صدا قبل از بهره‌برداری.
نکات اجرایی و ایمنی
در هنگام نصب، باید به موارد زیر توجه ویژه شود:
- اجتناب از سوراخ‌کاری یا بریدگی غیرضروری در بدنه کانال.
- استفاده از ساپورت‌های گالوانیزه برای جلوگیری از خوردگی.
- فاصله مناسب کانال از دیوارها و سقف جهت جلوگیری از لرزش.
- رعایت شیب مناسب در مسیر تخلیه هوا یا آب کندانس.
- جلوگیری از تماس کانال با منابع گرما یا مواد خورنده.
این جزئیات، هرچند ساده به نظر می‌رسند، اما نقش بزرگی در افزایش طول عمر و پایداری سیستم تهویه دارند.
جمع‌بندی
رعایت استانداردهای نصب این کانال ها تضمین می‌کند که سیستم تهویه مطبوع با حداکثر بازدهی، حداقل افت فشار و صدای کم کار کند. اجرای صحیح توسط تیم متخصص و استفاده از اتصالات باکیفیت، نه‌تنها عملکرد سیستم را بهبود می‌بخشد، بلکه هزینه‌های نگهداری در بلندمدت را نیز کاهش می‌دهد.
جمع‌بندی
این کانال ها یکی از مؤثرترین و کارآمدترین اجزای سیستم‌های تهویه مطبوع است که به دلیل ساختار مهندسی‌شده و طراحی مارپیچی، توانسته جایگاه ویژه‌ای در صنایع مختلف به دست آورد. این نوع کانال با ترکیب دوام بالا، زیبایی ظاهری، افت فشار کم و نصب آسان، به گزینه‌ای ایده‌آل برای پروژه‌های ساختمانی، تجاری، صنعتی و درمانی تبدیل شده است.
از نظر اجرایی، تولید اتوماتیک با دستگاه اسپیرال داک ماشین موجب یکنواختی در ضخامت، قطر و درز اتصال می‌شود. در نتیجه، این کانال ها نسبت به کانال‌های چهارگوش سنتی، دوام و دقت بیشتری دارد و نصب آن نیز به‌مراتب سریع‌تر انجام می‌گیرد. رعایت استانداردهای بین‌المللی مانند SMACNA و استفاده از اتصالات و ساپورت‌های استاندارد، از الزامات اجرای صحیح این سیستم به شمار می‌رود.
در نهایت، انتخاب این کانال ها برای هر پروژه به معنای سرمایه‌گذاری در کارایی بلندمدت، صرفه‌جویی در انرژی و کاهش هزینه‌های نگهداری است. این کانال با ترکیب مهندسی دقیق، کیفیت ساخت بالا و ظاهر چشم‌نواز، پاسخگوی نیازهای هر نوع پروژه تهویه مطبوع خواهد بود.
