مقدمه و تعریف کانال اسپیرال
در دنیای امروز که تهویه مطبوع و کنترل جریان هوا در ساختمان‌ها اهمیت زیادی پیدا کرده، انتخاب نوع کانال مناسب برای انتقال هوا یکی از مهم‌ترین مراحل طراحی سیستم‌های تهویه است. در میان انواع کانال‌ها، کانال اسپیرال (Spiral Duct) به‌عنوان گزینه‌ای مدرن، مقاوم و کارآمد شناخته می‌شود که به دلیل ساختار خاص و ویژگی‌های فنی منحصربه‌فرد خود، جایگزین بسیاری از کانال‌های سنتی شده است.

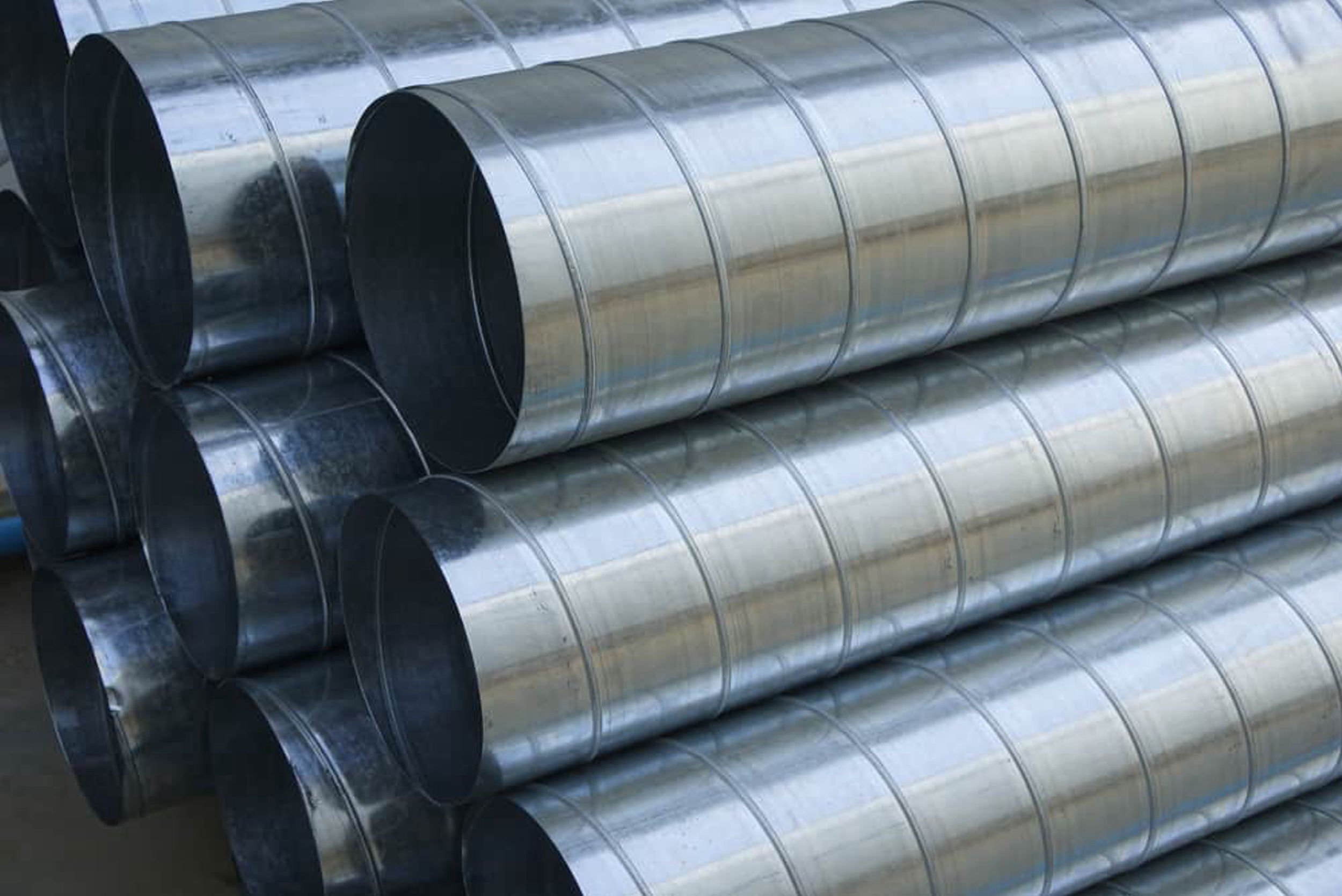

کانال اسپیرال نوعی کانال گرد فلزی است که از نوارهای باریک ورق فلزی (معمولاً گالوانیزه) به‌صورت مارپیچی تولید می‌شود. این روش ساخت باعث می‌شود درز اتصال به شکل螺پیچ (Spiral Seam) در طول بدنه کانال امتداد پیدا کند و نتیجه آن، افزایش استحکام، کاهش افت فشار هوا و جلوگیری از نشتی باشد. همین طراحی مهندسی باعث شده که کانال اسپیرال در پروژه‌های ساختمانی، صنعتی و تجاری به یکی از استانداردترین گزینه‌ها تبدیل شود.
جایگاه کانال اسپیرال در سیستم‌های تهویه
در یک سیستم تهویه مطبوع (HVAC)، کانال‌ها نقش شریان‌های اصلی انتقال هوا را بر عهده دارند. هرگونه نقص در طراحی یا انتخاب نوع کانال می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد. کانال اسپیرال با ساختار دایره‌ای خود، جریان هوا را یکنواخت‌تر و سریع‌تر منتقل می‌کند و از بروز تلاطم، افت فشار یا نویز جلوگیری می‌نماید. این موضوع، نه‌تنها باعث افزایش راندمان انرژی در سیستم می‌شود، بلکه طول عمر تجهیزات تهویه را نیز افزایش می‌دهد.
مزیت رقابتی نسبت به کانال‌های چهارگوش
در مقایسه با کانال‌های مستطیلی یا چهارگوش، کانال اسپیرال دارای سطح داخلی صاف‌تر، مقاومت مکانیکی بالاتر و نیاز کمتر به ساپورت است. از طرفی، به دلیل ظاهر زیبا و صنعتی، در طراحی‌های نمایان (Exposed Duct Design) نیز مورد استقبال طراحان داخلی و معماران قرار گرفته است.
در واقع، ترکیب سه عامل زیبایی، عملکرد فنی و دوام بالا باعث شده کانال اسپیرال به یکی از محبوب‌ترین اجزای سیستم تهویه مدرن تبدیل شود.
ساختار و اجزای کانال اسپیرال
معرفی ساختار کلی کانال اسپیرال
کانال اسپیرال از نوارهای فلزی باریکی ساخته می‌شود که به‌صورت مارپیچی به دور یک محور گرد پیچیده و درز آن به‌صورت پیوسته قفل یا جوش داده می‌شود. این ساختار مارپیچی، برخلاف کانال‌های چهارگوش که از چندین قطعه برش‌خورده و اتصال‌یافته تشکیل می‌شوند، موجب یکپارچگی کامل بدنه و افزایش مقاومت مکانیکی می‌شود.
این نوع طراحی، علاوه بر استحکام بالا، باعث آب‌بندی بهتر، کاهش افت فشار هوا و عبور یکنواخت جریان در مسیر انتقال می‌گردد.
اجزای اصلی کانال اسپیرال
هر سیستم کانال اسپیرال شامل چند بخش کلیدی است که در کنار یکدیگر، انتقال بهینه هوا را تضمین می‌کنند:
| جزء | توضیحات |
|---|---|
| بدنه اصلی (Duct Body) | بخش اصلی کانال که از نوار فلزی به‌صورت مارپیچی ساخته می‌شود و وظیفه انتقال هوا را دارد. |
| درز مارپیچی (Spiral Seam) | محل اتصال نوار فلزی که به‌صورت پیوسته قفل می‌شود و از نشتی هوا جلوگیری می‌کند. |
| اتصالات (Fittings) | شامل زانو، سه‌راهی، تبدیل و رابط‌هایی است که مسیر کانال را به شکل دلخواه هدایت می‌کنند. |
| کوپلینگ‌ها و بست‌ها (Couplings & Clamps) | برای اتصال بخش‌های مختلف کانال به‌کار می‌روند و در آب‌بندی نهایی نقش مهمی دارند. |
| درزگیرها (Sealants) | مواد چسبی یا نوارهای مخصوص برای جلوگیری از خروج هوا در محل اتصال قطعات. |
طراحی مهندسی و جزئیات فنی
در طراحی کانال اسپیرال، عواملی مانند قطر، ضخامت ورق، زاویه پیچش و نوع اتصال تأثیر مستقیمی بر عملکرد نهایی دارند. قطر کانال بسته به میزان حجم هوای عبوری انتخاب می‌شود و معمولاً بین ۱۰۰ تا ۲۰۰۰ میلی‌متر متغیر است. ضخامت ورق نیز معمولاً بین ۰.۵ تا ۱ میلی‌متر است که با افزایش قطر، ضخامت نیز بیشتر در نظر گرفته می‌شود.
علاوه بر این، شکل اتصالات باید به‌گونه‌ای طراحی شود که جریان هوا با حداقل تلاطم عبور کند. استفاده از زانوهای با شعاع بلند (Long Radius Elbows) و اتصالات مخروطی نرم، باعث کاهش افت فشار و افزایش بازدهی سیستم می‌شود.
فرآیند تولید و متریال مورد استفاده در کانال اسپیرال
مقدمه‌ای بر تولید کانال اسپیرال
تولید کانال اسپیرال ترکیبی از فناوری مکانیکی دقیق و مهندسی هوشمندانه است. هدف از این فرآیند، ساخت کانالی با استحکام بالا، آب‌بندی کامل و انتقال بهینه هواست. برخلاف کانال‌های مستطیلی که با برش و اتصال چند قطعه ورق ساخته می‌شوند، کانال اسپیرال به‌صورت پیوسته و بدون وقفه از نوار فلزی تولید می‌شود.
مراحل تولید کانال اسپیرال
فرآیند تولید این کانال معمولاً توسط دستگاهی به نام Spiral Duct Machine (ماشین اسپیرال داک) انجام می‌شود که عملیات شکل‌دهی، قفل‌زنی و برش را به‌صورت خودکار انجام می‌دهد. مراحل اصلی شامل موارد زیر است:
- آماده‌سازی ورق فلزی: انتخاب ورق مناسب با توجه به ضخامت، نوع متریال و کاربرد پروژه.
- تبدیل ورق به نوار باریک: برش دقیق ورق در عرض‌های استاندارد (معمولاً بین ۱۳۷ تا ۱۴۰ میلی‌متر).
- فرآیند شکل‌دهی مارپیچی: نوار فلزی وارد دستگاه شده و به‌صورت مارپیچی به دور محور گرد پیچیده می‌شود.
- درزگیری و قفل‌زنی: لبه‌های ورق به‌صورت پیوسته به هم قفل می‌شوند تا بدنه‌ای محکم و بدون نشتی شکل گیرد.
- برش در طول‌های مورد نیاز: کانال‌ها معمولاً در طول‌های ۳ تا ۶ متر بر اساس نقشه پروژه برش داده می‌شوند.
- بازرسی و کنترل کیفیت: بررسی استحکام درز، صافی سطح داخلی و دقت قطر نهایی.
این فرآیند کاملاً اتوماتیک است و نتیجه آن، کانالی دقیق، یکنواخت و مقاوم در برابر فشار و لرزش است.
متریال‌های مورد استفاده
در تولید کانال اسپیرال از متریال‌های مختلفی استفاده می‌شود که انتخاب آن‌ها به نوع پروژه و شرایط محیطی بستگی دارد:
| نوع متریال | ویژگی‌ها و کاربرد |
|---|---|
| ورق گالوانیزه (GI) | رایج‌ترین نوع؛ مقاوم در برابر زنگ‌زدگی و اقتصادی برای پروژه‌های عمومی. |
| استیل ضد زنگ (Stainless Steel) | مناسب برای فضاهای بهداشتی و محیط‌های مرطوب مانند بیمارستان‌ها و آشپزخانه‌های صنعتی. |
| آلومینیوم | بسیار سبک، مقاوم در برابر خوردگی و مناسب طراحی‌های نمایان. |
| ورق فولادی رنگی یا پوشش‌دار | برای پروژه‌هایی که نیاز به زیبایی ظاهری یا رنگ خاص دارند. |
نتیجه
فرآیند تولید دقیق و انتخاب متریال مناسب دو عامل اساسی در کیفیت نهایی کانال اسپیرال هستند. کانال‌هایی که با دستگاه‌های تمام‌اتوماتیک و متریال استاندارد ساخته می‌شوند، دوام بالاتر، عملکرد بهتر و آب‌بندی مطمئن‌تری دارند. این موضوع در نهایت باعث افزایش راندمان سیستم تهویه مطبوع و کاهش هزینه‌های نگهداری می‌شود.
ویژگی‌ها و مزایای فنی کانال اسپیرال
ویژگی‌های فنی برجسته کانال اسپیرال
کانال اسپیرال به‌عنوان یکی از پرکاربردترین اجزای سیستم تهویه مطبوع، دارای ویژگی‌های فنی متمایزی است که آن را از سایر انواع کانال‌ها برتر می‌کند. طراحی دایره‌ای و درز مارپیچی این کانال باعث افزایش استحکام، کاهش افت فشار هوا و آب‌بندی کامل مسیر انتقال هوا می‌شود.
مزایای فنی و مهندسی
یکی از مزایای برجسته کانال اسپیرال، مقاومت بالا در برابر فشار داخلی و خارجی است. این ویژگی باعث می‌شود حتی در سیستم‌هایی با فشار زیاد، شکل کانال حفظ شود و دچار تغییر فرم نگردد.
سطح داخلی صاف و یکنواخت نیز از تجمع گرد و غبار جلوگیری کرده و باعث کاهش نیاز به نظافت مداوم و حفظ بهداشت هوا می‌گردد.
از دیگر مزایای فنی مهم می‌توان به موارد زیر اشاره کرد:
- مقاومت بالا در برابر لرزش و ضربه
- قابلیت تولید در قطرها و ضخامت‌های متنوع
- سازگاری با انواع سیستم‌های تهویه مطبوع (HVAC)
- امکان استفاده از عایق‌های حرارتی و صوتی بر روی بدنه
مزایای اجرایی و اقتصادی
از دیدگاه اجرایی، نصب کانال اسپیرال سریع‌تر و ساده‌تر از کانال‌های مستطیلی است. به دلیل شکل گرد و اتصالات استاندارد، نیاز به ساپورت‌های زیاد وجود ندارد و این موضوع باعث کاهش هزینه نصب می‌شود.
همچنین به دلیل سطح مقطع دایره‌ای، حجم هوای بیشتری نسبت به کانال‌های چهارگوش با ابعاد مشابه عبور می‌کند، که به معنی بازدهی بالاتر در انتقال هوا است.
از نظر اقتصادی، طول عمر بالا و نیاز کم به تعمیرات دوره‌ای، کانال اسپیرال را به گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های بلندمدت تبدیل کرده است.
نتیجه‌گیری
در مجموع، کانال اسپیرال با ترکیب کارایی فنی، دوام بالا و هزینه نگهداری پایین، یکی از بهینه‌ترین گزینه‌ها برای انتقال هوا در انواع پروژه‌های ساختمانی و صنعتی محسوب می‌شود. این ویژگی‌ها موجب شده که امروزه در اکثر طراحی‌های سیستم تهویه مدرن، کانال اسپیرال به‌عنوان انتخاب اصلی مهندسان در نظر گرفته شود.
استانداردها و اصول نصب کانال اسپیرال
اهمیت رعایت استاندارد در نصب
نصب صحیح کانال اسپیرال به‌اندازه کیفیت ساخت آن اهمیت دارد. اگر نصب به‌صورت غیراستاندارد انجام شود، ممکن است افت فشار، نشتی هوا و لرزش‌های ناخواسته در سیستم رخ دهد. به همین دلیل، شرکت‌های معتبر مانند هدایت تهویه البرز در تمامی پروژه‌های خود از دستورالعمل‌ها و استانداردهای بین‌المللی مانند SMACNA (انجمن پیمانکاران ورق‌کاری تهویه آمریکا) و DW/144 (استاندارد بریتانیا) پیروی می‌کنند.
رعایت این استانداردها تضمین می‌کند که سیستم تهویه با حداکثر بازدهی، حداقل صدا و طول عمر بالا کار کند.
مراحل اصولی نصب کانال اسپیرال
فرآیند نصب کانال اسپیرال شامل چند مرحله کلیدی است که باید با دقت و بر اساس نقشه طراحی انجام شوند:
- بررسی نقشه و محل نصب: پیش از هر چیز، مسیر عبور کانال‌ها باید با سایر تاسیسات مانند لوله‌کشی و کابل‌کشی هماهنگ شود.
- نصب ساپورت‌ها و آویزها: از ساپورت‌های گالوانیزه با فواصل استاندارد (معمولاً ۲ تا ۲.۵ متر) استفاده می‌شود تا از افتادگی کانال جلوگیری شود.
- مونتاژ کانال‌ها: با استفاده از کوپلینگ‌ها و بست‌های مخصوص، قطعات کانال به یکدیگر متصل می‌شوند.
- آب‌بندی اتصالات: برای جلوگیری از نشتی، از چسب‌های سیلیکونی یا نوار درزگیر مقاوم در برابر حرارت و رطوبت استفاده می‌گردد.
- تست نهایی: پس از نصب، سیستم از نظر نشتی، لرزش و صدای اضافی بررسی می‌شود تا از عملکرد صحیح آن اطمینان حاصل گردد.
نکات اجرایی مهم
در هنگام نصب کانال اسپیرال رعایت نکات زیر ضروری است:
- از سوراخ‌کاری یا بریدگی غیرضروری روی بدنه کانال اجتناب شود.
- در محیط‌های مرطوب، استفاده از ورق گالوانیزه یا استیل ضدزنگ الزامی است.
- فاصله کانال از سقف و دیوار باید برای جلوگیری از لرزش در نظر گرفته شود.
نتیجه
اجرای صحیح و استاندارد نصب این کانال ها باعث افزایش راندمان، کاهش هزینه‌های انرژی و جلوگیری از خرابی‌های زودرس می‌شود. استفاده از نصاب‌های متخصص و مصالح استاندارد، تضمین‌کننده عملکرد مطمئن و پایدار سیستم تهویه خواهد بود.
کاربردهای کانال اسپیرال در پروژه‌های مختلف
کانال اسپیرال به‌دلیل ساختار مستحکم، ظاهر زیبا و عملکرد بهینه، امروزه در گستره وسیعی از پروژه‌های ساختمانی، صنعتی و تجاری مورد استفاده قرار می‌گیرد. طراحی دایره‌ای و سیستم درزگیری دقیق این نوع کانال، باعث کاهش افت فشار، صرفه‌جویی در انرژی و افزایش عمر مفید سیستم تهویه مطبوع می‌شود.
کاربرد در پروژه‌های ساختمانی
در ساختمان‌های مسکونی، اداری و تجاری، کانال اسپیرال نقش مهمی در تهویه مطبوع، انتقال هوای تازه و تخلیه هوای آلوده دارد.
به‌ویژه در پروژه‌هایی با طراحی مدرن و سقف‌های اکسپوز (نمایان)، از این کانال ها با روکش‌های رنگی استفاده می‌شود تا علاوه بر عملکرد، به زیبایی فضا نیز کمک کند.
این کانال‌ها به‌راحتی در سیستم‌های سرمایش و گرمایش مرکزی، تهویه مطبوع VRF و سیستم‌های هوای برگشتی به کار می‌روند.
کاربرد در پروژه‌های صنعتی
در محیط‌های صنعتی مانند کارخانه‌ها، کارگاه‌ها و سالن‌های تولید، کانال اسپیرال برای انتقال هوای تمیز، تخلیه دود، گاز و گرد و غبار به‌کار می‌رود. مقاومت بالای بدنه فلزی در برابر فشار و دما باعث می‌شود این کانال‌ها در شرایط سخت محیطی نیز عملکردی پایدار داشته باشند.
همچنین در صنایع غذایی، دارویی و شیمیایی، از نوع استیل ضدزنگ کانال اسپیرال استفاده می‌شود تا از آلودگی هوا و خوردگی جلوگیری گردد.
کاربرد در فضاهای خاص و تجاری
در مراکز خرید، سینماها، فرودگاه‌ها و ایستگاه‌های مترو، این کانال ها به‌دلیل ظرفیت بالای انتقال هوا و ظاهر مدرن انتخاب ایده‌آلی است.
به‌علاوه، در رستوران‌ها و آشپزخانه‌های صنعتی، این کانال‌ها برای تخلیه هوای گرم و دود به‌کار می‌روند. در چنین فضاهایی معمولاً از کانال‌های گالوانیزه با پوشش رنگی مقاوم در برابر حرارت استفاده می‌شود.
نتیجه
به‌طور کلی، این کانال ها به‌دلیل تنوع در متریال، مقاومت مکانیکی بالا و طراحی زیبای ظاهری، یکی از بهترین گزینه‌ها برای انواع پروژه‌ها محسوب می‌شود. چه در ساختمان‌های مدرن شهری و چه در محیط‌های صنعتی سنگین، این نوع کانال می‌تواند نیازهای تهویه، انتقال و تخلیه هوا را به بهترین شکل برآورده کند.
جمع‌بندی
جمع‌بندی کلی
این کانال ها به‌عنوان یکی از پیشرفته‌ترین و کارآمدترین انواع کانال‌های انتقال هوا، جایگاه ویژه‌ای در صنعت تهویه مطبوع و سیستم‌های HVAC پیدا کرده است. طراحی مارپیچی و بدنه دایره‌ای آن موجب افزایش مقاومت مکانیکی، کاهش افت فشار و بهبود جریان هوای داخلی می‌شود.
این ویژگی‌ها، در کنار قابلیت تولید در قطرها و جنس‌های متنوع، باعث شده تا کانال اسپیرال بتواند نیاز انواع پروژه‌های ساختمانی، صنعتی و تجاری را به‌طور کامل برآورده کند.
اهمیت انتخاب تولیدکننده و نصب استاندارد
یکی از عوامل مؤثر در عملکرد بلندمدت این کانال ها، کیفیت ساخت و نصب اصولی آن است. حتی اگر بهترین متریال‌ها استفاده شوند، اما نصب به‌صورت غیراستاندارد انجام شود، سیستم نمی‌تواند بازدهی مطلوبی ارائه دهد.
بنابراین توصیه می‌شود کار طراحی، ساخت و نصب کانال اسپیرال توسط شرکت‌های متخصصی مانند هدایت تهویه البرز انجام گیرد؛ شرکتی که با رعایت استانداردهای بین‌المللی و کنترل دقیق کیفیت، محصولاتی با دوام و عملکرد بالا ارائه می‌دهد.
مزایای کلیدی استفاده از کانال اسپیرال
برای جمع‌بندی، می‌توان مزایای اصلی این نوع کانال را در جدول زیر خلاصه کرد:
| ویژگی | مزیت |
|---|---|
| ساختار مارپیچی یکپارچه | مقاومت بالا در برابر فشار و نشتی هوا |
| شکل دایره‌ای | عبور یکنواخت جریان و کاهش افت فشار |
| نصب آسان و سریع | کاهش هزینه‌های اجرایی |
| قابلیت عایق‌کاری مناسب | صرفه‌جویی در انرژی و کاهش نویز |
| طول عمر بالا | نیاز کم به نگهداری و تعمیرات |
نتیجه‌گیری نهایی
در دنیای امروز که بهره‌وری انرژی و کیفیت هوای داخلی از اهمیت بالایی برخوردار است، انتخاب کانال اسپیرال به‌عنوان مسیر انتقال هوا، یک تصمیم هوشمندانه و اقتصادی به شمار می‌رود.
با رعایت اصول طراحی، استفاده از متریال استاندارد و نصب صحیح، این نوع کانال می‌تواند سال‌ها بدون افت کیفیت، عملکردی مطمئن و کارآمد داشته باشد.
شرکت هدایت تهویه البرز با تجربه گسترده در طراحی، ساخت و اجرای کانال‌های اسپیرال، آماده ارائه راهکارهای تخصصی برای انواع پروژه‌های ساختمانی و صنعتی است تا مشتریان از حداکثر راندمان و دوام در سیستم‌های تهویه خود بهره‌مند شوند.
