مقدمه
در دنیای تاسیسات و تهویه مطبوع، انتخاب نوع کانال انتقال هوا تأثیر مستقیمی بر بازدهی، مصرف انرژی و طول عمر سیستم دارد. کانال‌های سنتی چهارگوش سال‌ها در پروژه‌های ساختمانی استفاده می‌شدند، اما با پیشرفت فناوری و نیاز به سیستم‌های کارآمدتر، نوع جدیدی از کانال‌ها به نام کانال اسپیرال (Spiral Duct) معرفی شد که امروزه در اغلب پروژه‌های صنعتی و ساختمانی جایگزین گزینه‌های قدیمی شده است.

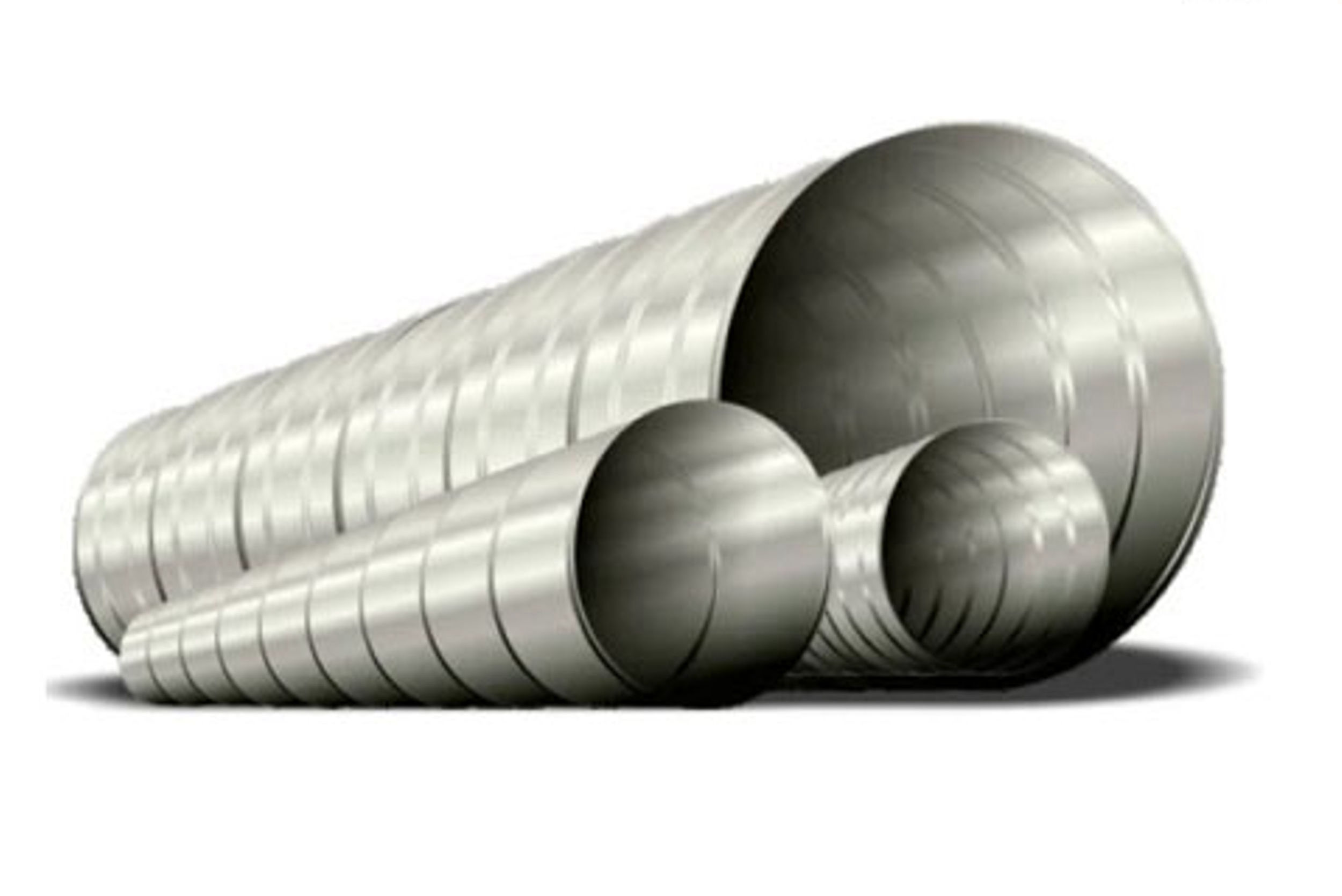

کانال اسپیرال نوعی کانال دایره‌ای شکل است که از نوارهای فلزی باریک ساخته می‌شود و این نوارها به‌صورت مارپیچی به دور محور اصلی پیچیده می‌شوند. این ساختار باعث می‌شود بدنه کانال کاملاً یکپارچه، مستحکم و مقاوم در برابر نشت هوا باشد. همین ویژگی فنی باعث شده که کانال اسپیرال نسبت به کانال‌های مستطیلی، افت فشار کمتر، عملکرد بهتر و صدای کمتری در سیستم تهویه ایجاد کند.
از نظر طراحی مهندسی، این کانال‌ها با استانداردهای بین‌المللی مانند SMACNA و DW/144 تولید می‌شوند تا در برابر فشارهای بالا، رطوبت، تغییرات دما و خوردگی مقاومت کافی داشته باشند. علاوه بر این، امکان استفاده از متریال‌های مختلف مانند گالوانیزه، استیل ضدزنگ و آلومینیوم، باعث شده تا کانال اسپیرال در محیط‌های مختلف از بیمارستان‌ها تا کارخانه‌ها قابل استفاده باشد.
از دیدگاه فنی، کانال اسپیرال علاوه بر انتقال هوا، در کنترل نویز، کاهش افت فشار و بهینه‌سازی مصرف انرژی نیز نقش دارد. به همین دلیل در سال‌های اخیر، استفاده از آن در پروژه‌های مدرن، به‌ویژه ساختمان‌های سبز و کم‌مصرف، رشد چشمگیری داشته است.
در این مقاله از هدایت تهویه البرز، قصد داریم به بررسی فنی و دقیق کانال اسپیرال بپردازیم و ویژگی‌های ساختاری، عملکردی و استانداردهای مربوط به آن را تحلیل کنیم. هدف این است که مهندسان، کارفرمایان و طراحان سیستم‌های تهویه بتوانند با آگاهی کامل، بهترین انتخاب را برای پروژه‌های خود انجام دهند.
ساختار و اجزای فنی کانال اسپیرال
ساختار کلی کانال اسپیرال

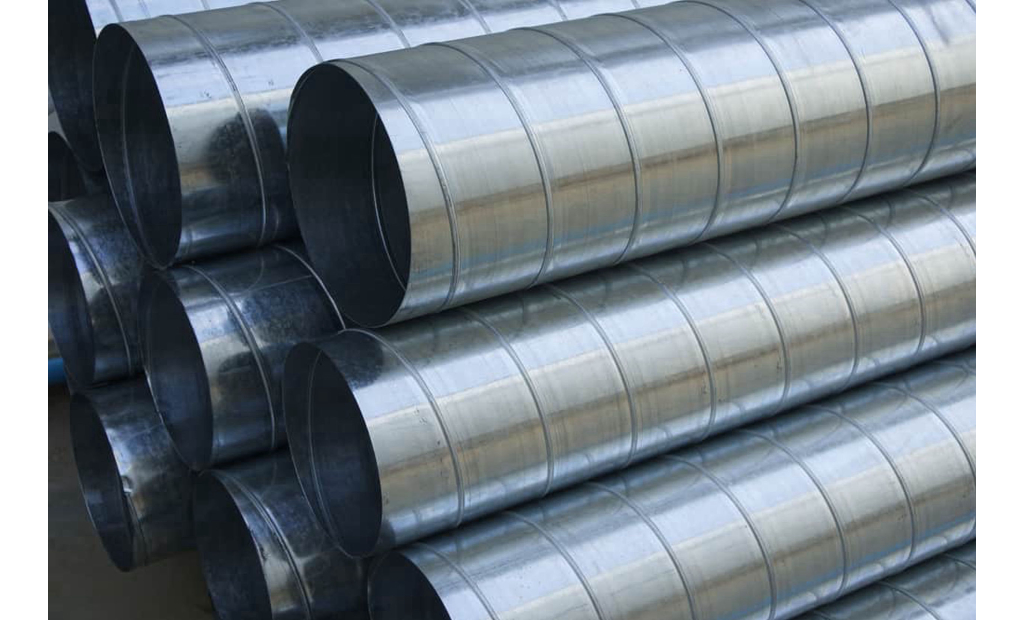

کانال اسپیرال نوعی کانال دایره‌ای است که از نوارهای فلزی با ضخامت مشخص ساخته می‌شود. این نوارها به‌صورت مارپیچی (Spiral Forming) به دور یک محور مرکزی پیچیده شده و لبه‌های آن‌ها با روش‌های خاصی مانند قفل درز مکانیکی (Lock Seam) یا جوش پیوسته (Continuous Weld) به هم متصل می‌شوند. نتیجه این فرآیند، کانالی یکپارچه، مستحکم و بدون نشتی است که توان تحمل فشارهای بالا را دارد.
طراحی مارپیچی این کانال موجب توزیع یکنواخت فشار و افزایش استحکام در برابر ضربه و لرزش می‌شود. همین ویژگی باعث می‌گردد که کانال اسپیرال در مقایسه با کانال‌های چهارگوش سنتی، از نظر فنی دوام بیشتر و عملکرد بهتری در انتقال جریان هوا داشته باشد.
اجزای فنی کانال اسپیرال
| جزء | توضیح فنی |
|---|---|
| بدنه اصلی | استوانه فلزی مارپیچی که از نوار ورق فلزی تشکیل شده است. |
| درز مارپیچی | محل اتصال ورق‌ها که با قفل یا جوش بسته می‌شود تا از نشت هوا جلوگیری شود. |
| کوپلینگ و اتصالات | شامل زانو، سه‌راهی، تبدیل، رابط و درپوش برای اتصال بخش‌های مختلف کانال. |
| درزگیرها | مواد آب‌بندی مخصوص (سیلیکون یا چسب‌های صنعتی) جهت جلوگیری از نشت هوا و رطوبت. |
متریال‌های رایج در تولید کانال اسپیرال
| نوع متریال | ویژگی فنی | کاربرد |
|---|---|---|
| ورق گالوانیزه (GI) | مقاوم در برابر زنگ‌زدگی، سبک و اقتصادی | مناسب پروژه‌های ساختمانی عمومی |
| استیل ضدزنگ (SS) | مقاوم در برابر خوردگی، رطوبت و حرارت | بیمارستان‌ها، صنایع غذایی و دارویی |
| آلومینیوم | بسیار سبک، مقاوم در برابر اکسید شدن | سقف‌های نمایان و پروژه‌های مدرن |
| سیاه روغنی (Black Steel) | مقاوم در برابر فشار بالا، قابل رنگ‌آمیزی | کارخانجات و صنایع سنگین |
ویژگی‌های فنی ساختاری
- یکپارچگی بدنه و کاهش نقاط ضعف مکانیکی
– در طراحی مارپیچی، تنش به‌صورت یکنواخت در بدنه پخش می‌شود. - سطح داخلی صاف و کم‌اصطکاک
– کاهش افت فشار و افزایش راندمان انتقال هوا. - قابلیت تولید در قطرها و ضخامت‌های مختلف
– متناسب با نیاز پروژه و حجم هوای عبوری. - سازگاری با عایق‌های حرارتی و صوتی
– کاهش اتلاف انرژی و صدای سیستم.
جمع‌بندی فنی
ساختار کانال اسپیرال ترکیبی از طراحی هوشمندانه، مقاومت بالا و دقت در اتصالات است. این نوع کانال به‌دلیل شکل دایره‌ای و درزهای کاملاً آب‌بندی‌شده، از نظر فنی یکی از بهینه‌ترین گزینه‌ها برای انتقال هوا در سیستم‌های تهویه مطبوع محسوب می‌شود.
ویژگی‌ها و عملکرد فنی کانال اسپیرال
نحوه عملکرد در انتقال هوا
کانال اسپیرال به‌گونه‌ای طراحی شده است که هوای سرد یا گرم را با حداقل افت فشار و نویز صوتی منتقل کند. طراحی دایره‌ای شکل این کانال باعث می‌شود جریان هوا به‌صورت یکنواخت درون آن حرکت کند و برخلاف کانال‌های چهارگوش، گردابه یا نوسان در مسیر جریان به حداقل برسد.
این ویژگی موجب افزایش راندمان فن‌ها و کاهش مصرف انرژی می‌شود، زیرا سیستم برای انتقال حجم مشخصی از هوا به توان کمتری نیاز دارد.
عملکرد فنی در شرایط فشار و دمای مختلف
یکی از مهم‌ترین ویژگی‌های فنی کانال اسپیرال، مقاومت بالا در برابر فشار مثبت و منفی است. ساختار مارپیچی باعث می‌شود نیروهای وارده به‌صورت یکنواخت توزیع شوند و در نتیجه بدنه کانال دچار تغییر شکل یا خمیدگی نشود.
در پروژه‌هایی که سیستم تهویه در معرض دمای بالا یا پایین قرار دارد، مانند کارخانه‌ها یا سردخانه‌ها، این ویژگی فنی نقش حیاتی ایفا می‌کند.
همچنین، به دلیل استفاده از ورق‌های با ضخامت مناسب (۰.۵ تا ۱.۲ میلی‌متر)، کانال اسپیرال قادر است فشار هوای بالا تا حدود ۲۵۰۰ پاسکال را تحمل کند.
نقش درزگیری در کارایی سیستم
در سیستم‌های تهویه، یکی از مهم‌ترین عوامل کاهش راندمان، نشت هوا از محل اتصالات است. در کانال اسپیرال، درزها به‌صورت قفل یا جوش پیوسته بسته می‌شوند و در صورت نیاز با مواد آب‌بندی مخصوص پوشانده می‌شوند.
این فرآیند موجب می‌شود میزان نشتی در کانال اسپیرال کمتر از ۱٪ باشد؛ در حالی که در کانال‌های سنتی ممکن است به بیش از ۱۰٪ برسد. این تفاوت در عملکرد، صرفه‌جویی قابل توجهی در انرژی و هزینه بهره‌برداری ایجاد می‌کند.
رفتار آیرودینامیکی و صوتی
سطح داخلی صاف و دایره‌ای باعث می‌شود مقاومت جریان هوا کاهش یابد و سطح نویز تولیدی سیستم تهویه تا ۳۰٪ کمتر از کانال‌های چهارگوش باشد. این ویژگی برای فضاهای اداری، بیمارستانی و آموزشی که سکوت و آرامش اهمیت دارد، بسیار ارزشمند است.
جمع‌بندی عملکرد فنی
به‌طور خلاصه، کانال اسپیرال از نظر فنی دارای ویژگی‌هایی است که آن را از سایر انواع کانال‌ها متمایز می‌کند:
- انتقال هوا با کمترین افت فشار و نویز صوتی
- مقاومت بالا در برابر فشار و لرزش
- حداقل میزان نشتی و حداکثر بازده انرژی
- عملکرد پایدار در شرایط دمایی و محیطی مختلف
مزایای فنی کانال اسپیرال نسبت به سایر کانال‌ها
۱. افت فشار کمتر و راندمان انرژی بالاتر
یکی از مهم‌ترین مزایای فنی کانال اسپیرال، کاهش افت فشار هوا در مسیر جریان است. به دلیل سطح داخلی صاف و شکل دایره‌ای، مقاومت هوا در برابر جریان به حداقل می‌رسد. در نتیجه، فن‌ها برای انتقال حجم مشخصی از هوا، انرژی کمتری مصرف می‌کنند.
بررسی‌های فنی نشان داده‌اند که در سیستم‌های مشابه، کانال اسپیرال تا ۱۵٪ انرژی کمتری نسبت به کانال‌های چهارگوش مصرف می‌کند. این ویژگی در پروژه‌های بزرگ تهویه، باعث صرفه‌جویی قابل توجهی در هزینه برق و نگهداری می‌شود.
۲. استحکام مکانیکی و مقاومت در برابر لرزش
در ساختار مارپیچی کانال اسپیرال، فشارهای مکانیکی و ارتعاشی به صورت یکنواخت در کل بدنه پخش می‌شود. این ویژگی باعث می‌شود کانال در برابر تغییر شکل، لرزش و ضربه‌های فیزیکی مقاوم باشد.
در پروژه‌های صنعتی که فشار هوا بالا است، این مزیت فنی موجب افزایش دوام سیستم و کاهش نیاز به تعمیرات دوره‌ای می‌شود.
۳. کاهش نویز صوتی و ارتعاش
به‌دلیل شکل دایره‌ای و یکنواختی جریان هوا، صدای تولیدشده در سیستم تهویه به میزان چشمگیری کاهش می‌یابد. در مقایسه با کانال‌های چهارگوش، صدای جریان هوا در کانال اسپیرال تا ۳۰٪ کمتر است.
این ویژگی به‌ویژه در فضاهایی مانند بیمارستان‌ها، مراکز آموزشی، هتل‌ها و دفاتر کاری اهمیت دارد، جایی که سکوت محیطی یکی از اولویت‌هاست.
۴. سهولت نصب و کاهش هزینه‌های اجرا
کانال اسپیرال به‌صورت شاخه‌های بلند (معمولاً ۳ تا ۶ متری) تولید می‌شود، در حالی که کانال‌های چهارگوش نیاز به ساخت و اتصال مکرر دارند. همین ویژگی باعث می‌شود سرعت نصب افزایش یابد و تعداد اتصالات و احتمال نشتی هوا کاهش پیدا کند.
همچنین اتصالات استاندارد و سبک بودن این کانال‌ها، فرآیند حمل و نصب را آسان‌تر می‌کند و هزینه نیروی انسانی را کاهش می‌دهد.
۵. دوام و طول عمر بالا
به‌دلیل استفاده از متریال‌های مقاوم مانند گالوانیزه یا استیل ضدزنگ، کانال اسپیرال در برابر خوردگی، رطوبت و تغییرات دمایی دوام بالایی دارد. این موضوع به‌ویژه در سیستم‌های تهویه صنعتی و فضاهای مرطوب مانند پارکینگ‌ها یا آشپزخانه‌های صنعتی بسیار مهم است.
کاربردهای صنعتی و ساختمانی کانال اسپیرال
نقش کانال اسپیرال در پروژه‌های ساختمانی
کانال اسپیرال به‌دلیل طراحی فنی و عملکرد بهینه، در پروژه‌های ساختمانی مدرن جایگاه ویژه‌ای دارد. این نوع کانال‌ها در سیستم‌های تهویه مطبوع (HVAC) برای انتقال هوای سرد، گرم و تازه مورد استفاده قرار می‌گیرند.
در ساختمان‌های اداری، تجاری و مسکونی، استفاده از کانال اسپیرال موجب کاهش حجم اشغال‌شده در سقف کاذب، افزایش زیبایی ظاهری و کاهش صدای عملکرد سیستم تهویه می‌شود.
به‌ویژه در پروژه‌هایی که طراحی دکوراتیو با کانال نمایان (Exposed Duct) مدنظر است، کانال اسپیرال به دلیل ظاهر یکدست و زیبا، انتخاب اول مهندسان و معماران محسوب می‌شود.
کاربرد در صنایع مختلف
کانال اسپیرال تنها محدود به ساختمان‌های معمولی نیست، بلکه در محیط‌های صنعتی با شرایط سخت کاری نیز عملکردی فوق‌العاده دارد. مقاومت بالا در برابر فشار، رطوبت، گرد و غبار و حرارت باعث شده در صنایع زیر به‌طور گسترده مورد استفاده قرار گیرد:
| صنعت | نوع کاربرد | ویژگی مورد نیاز |
|---|---|---|
| صنایع غذایی و دارویی | انتقال هوای تمیز در محیط‌های بهداشتی | استفاده از ورق استیل ضدزنگ |
| کارخانجات و سوله‌ها | مکش هوا، دود و گرد و غبار | مقاومت در برابر فشار و خوردگی |
| سردخانه‌ها و انبارها | گردش هوای یکنواخت و کنترل دما | عایق‌کاری حرارتی مناسب |
| پارکینگ‌ها و فضاهای زیرزمینی | تهویه و تخلیه گازهای مضر | استحکام و ایمنی بالا |
کاربرد در سیستم‌های تهویه خاص
در برخی پروژه‌ها، کانال اسپیرال به‌عنوان بخشی از سیستم‌های خاص تهویه مورد استفاده قرار می‌گیرد، مانند:
- سیستم‌های اگزاست (Exhaust): برای خروج دود، بخار یا ذرات از محیط.
- سیستم‌های هوای تازه (Fresh Air): برای تأمین هوای سالم در فضاهای بسته.
- سیستم‌های فشار مثبت (Pressurization): برای جلوگیری از نفوذ آلودگی در فضاهای تمیز.
در تمامی این سیستم‌ها، ساختار دایره‌ای و درزگیری کامل کانال اسپیرال، مانع نشت هوا و کاهش فشار می‌شود، در حالی که راندمان کلی سیستم تهویه را افزایش می‌دهد.
جمع‌بندی کاربردها
ترکیب ویژگی‌های فنی، دوام بالا و زیبایی ظاهری باعث شده کانال اسپیرال در انواع پروژه‌ها از برج‌های تجاری گرفته تا صنایع سنگین، کاربردی مؤثر و گسترده داشته باشد. به‌طور خلاصه می‌توان گفت این نوع کانال، یکی از چندمنظوره‌ترین اجزای سیستم‌های تهویه در دنیای امروز تاسیسات محسوب می‌شود.
استانداردها و نکات اجرایی کانال اسپیرال
اهمیت رعایت استانداردها در تولید و نصب
یکی از مهم‌ترین مراحل در استفاده از کانال اسپیرال، رعایت استانداردهای طراحی، ساخت و نصب است. در صورتی که تولید یا اجرای این کانال‌ها خارج از استاندارد انجام شود، احتمال نشت هوا، افت فشار و کاهش عمر مفید سیستم وجود دارد.
استانداردها به‌منظور تضمین کیفیت، کارایی و ایمنی سیستم‌های تهویه تدوین شده‌اند تا در تمام مراحل پروژه، عملکرد فنی دستگاه مطابق با معیارهای جهانی باشد.
استانداردهای بین‌المللی مرتبط
در ساخت و اجرای کانال اسپیرال، چند استاندارد معتبر جهانی مورد استناد قرار می‌گیرد که از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:
| استاندارد | نام کامل | توضیح کاربرد |
|---|---|---|
| SMACNA | Sheet Metal and Air Conditioning Contractors National Association | استاندارد آمریکایی برای طراحی، ساخت و نصب کانال‌های فلزی. |
| DW/144 | Ductwork Specification for Sheet Metal Ductwork | استاندارد بریتانیا برای ضخامت، تلورانس و اتصالات کانال‌ها. |
| DIN 24145 | German Standard for Circular Ducts | استاندارد آلمانی برای ابعاد، اتصالات و روش‌های آب‌بندی. |
رعایت این استانداردها در تولید و نصب، تضمین می‌کند که کانال اسپیرال از نظر استحکام مکانیکی، درزگیری، ضخامت و کیفیت ساخت در بالاترین سطح ممکن قرار دارد.
نکات اجرایی در نصب کانال اسپیرال
- ساپورت و نگهدارنده‌ها
– فواصل ساپورت‌ها باید متناسب با قطر کانال انتخاب شود (معمولاً بین ۲ تا ۳ متر).
– استفاده از بست‌های فلزی با روکش ضد زنگ برای جلوگیری از ارتعاش توصیه می‌شود. - درزگیری و آب‌بندی اتصالات
– تمام اتصالات باید با چسب‌های مخصوص یا واشرهای سیلیکونی آب‌بندی شوند.
– در کانال‌های تحت فشار بالا، استفاده از نوار درزگیر EPDM پیشنهاد می‌شود. - عایق‌کاری حرارتی و صوتی
– در پروژه‌های سرمایشی و گرمایشی، پوشش عایق فومی یا پشم سنگ باعث کاهش تلفات انرژی می‌شود.
– عایق صوتی نیز در مکان‌هایی که سکوت اهمیت دارد، مثل دفاتر یا بیمارستان‌ها، ضروری است. - بازرسی نهایی و تست نشتی هوا
– پس از نصب، باید آزمایش فشار و تست نشتی طبق استاندارد SMACNA انجام شود تا از عملکرد درست سیستم اطمینان حاصل گردد.
جمع‌بندی
رعایت استانداردهای فنی و اجرایی در تولید و نصب کانال اسپیرال نه‌تنها باعث افزایش عمر مفید سیستم تهویه می‌شود، بلکه به کاهش مصرف انرژی و جلوگیری از مشکلاتی مانند نشت هوا و افت فشار نیز کمک می‌کند. در نتیجه، انتخاب تولیدکننده‌ای معتبر و اجرای دقیق مطابق استانداردهای بین‌المللی، تضمین‌کننده کیفیت و کارایی نهایی سیستم تهویه مطبوع خواهد بود.
جمع‌بندی
در این مقاله تلاش کردیم تا نگاهی جامع و فنی به کانال اسپیرال و جایگاه آن در صنعت تهویه مطبوع داشته باشیم. همان‌طور که بررسی شد، این نوع کانال به دلیل طراحی مارپیچی، ساختار مستحکم و ویژگی‌های منحصر‌به‌فرد، توانسته است جایگزین بسیار مناسبی برای کانال‌های چهارگوش سنتی شود.
از دیدگاه مهندسی، کانال اسپیرال ترکیبی از استحکام، کارایی و زیبایی ظاهری است. طراحی دایره‌ای و سطح صاف داخلی آن باعث کاهش افت فشار، کاهش صدای جریان هوا و افزایش راندمان انرژی می‌شود. علاوه بر این، به دلیل توزیع یکنواخت نیرو در بدنه، این نوع کانال در برابر فشارهای بالا و ارتعاشات مقاوم بوده و عملکردی پایدار در شرایط محیطی سخت ارائه می‌دهد.
از نظر اجرایی نیز کانال اسپیرال به دلیل تولید در شاخه‌های بلند، نصب سریع‌تر، درزگیری بهتر و هزینه کمتر نسبت به کانال‌های مستطیلی دارد. همچنین تنوع در متریال‌های تولیدی نظیر گالوانیزه، استیل و آلومینیوم، این امکان را فراهم کرده که در انواع محیط‌ها از ساختمان‌های مسکونی گرفته تا صنایع سنگین و بیمارستانی قابل استفاده باشد.
شرکت هدایت تهویه البرز به‌عنوان یکی از فعالان حوزه طراحی، تولید و نصب کانال اسپیرال، با بهره‌گیری از دستگاه‌های تمام اتوماتیک و نیروی متخصص، آماده ارائه خدمات به پروژه‌های بزرگ و کوچک می‌باشد. استفاده از محصولات این شرکت تضمین‌کننده کیفیت، راندمان بالا و عمر طولانی سیستم تهویه خواهد بود.
