مقدمه
کانال اسپیرال یکی از اجزای حیاتی سیستم‌های تهویه مطبوع مدرن هستند که نقش مهمی در انتقال هوای تازه، کنترل دما و افزایش راندمان انرژی ایفا می‌کنند. با توجه به نیاز روزافزون به سیستم‌های تهویه با کارایی بالا و مصرف انرژی بهینه، بررسی فنی و مهندسی این نوع کانال‌ها از اهمیت ویژه‌ای برخوردار است.
کانال اسپیرال به دلیل طراحی دایره‌ای شکل و ساختار مارپیچی، از نظر مکانیکی و آیرودینامیکی مزایای قابل توجهی نسبت به کانال‌های چهارگوش سنتی دارد. سطح داخلی صاف و درزگیری دقیق باعث کاهش افت فشار هوا و افزایش یکنواختی جریان می‌شود، در حالی که ساختار مارپیچی آن مقاومت بالایی در برابر لرزش، فشار و تغییر شکل ارائه می‌دهد. این ویژگی‌ها به مهندسان امکان می‌دهد تا سیستم‌های تهویه با عملکرد پایدار و طول عمر بالا طراحی کنند.
از جنبه مهندسی، انتخاب متریال مناسب برای تولید کانال اسپیرال نیز اهمیت فراوانی دارد. ورق‌های گالوانیزه، استیل ضدزنگ و آلومینیوم به عنوان متداول‌ترین مواد، هر یک ویژگی‌های خاصی دارند که بسته به نوع پروژه و شرایط محیطی، انتخاب می‌شوند. برای مثال، استیل ضدزنگ برای محیط‌های مرطوب یا صنایع غذایی مناسب است، در حالی که گالوانیزه گزینه‌ای اقتصادی و سبک برای ساختمان‌های مسکونی و اداری محسوب می‌شود.
هدف این مقاله بررسی جنبه‌های فنی، مکانیکی و مهندسی کانال اسپیرال است تا مهندسان، پیمانکاران و طراحان سیستم‌های تهویه بتوانند با آگاهی کامل، بهترین انتخاب را برای پروژه‌های خود انجام دهند. در این بررسی، علاوه بر ساختار و ویژگی‌های فنی، به استانداردهای بین‌المللی، عملکرد انرژی، نصب و نگهداری نیز پرداخته می‌شود تا تصویری جامع از کانال اسپیرال و قابلیت‌های مهندسی آن ارائه شود.
با توجه به اهمیت تحلیل دقیق و علمی، این مقاله یک مرجع کامل برای درک عمیق از کانال‌های اسپیرال و مزایای مهندسی آن‌ها فراهم می‌کند و به تصمیم‌گیری آگاهانه در پروژه‌های مدرن تهویه کمک می‌کند.
اصول طراحی مهندسی کانال اسپیرال
ساختار کلی و اصول طراحی

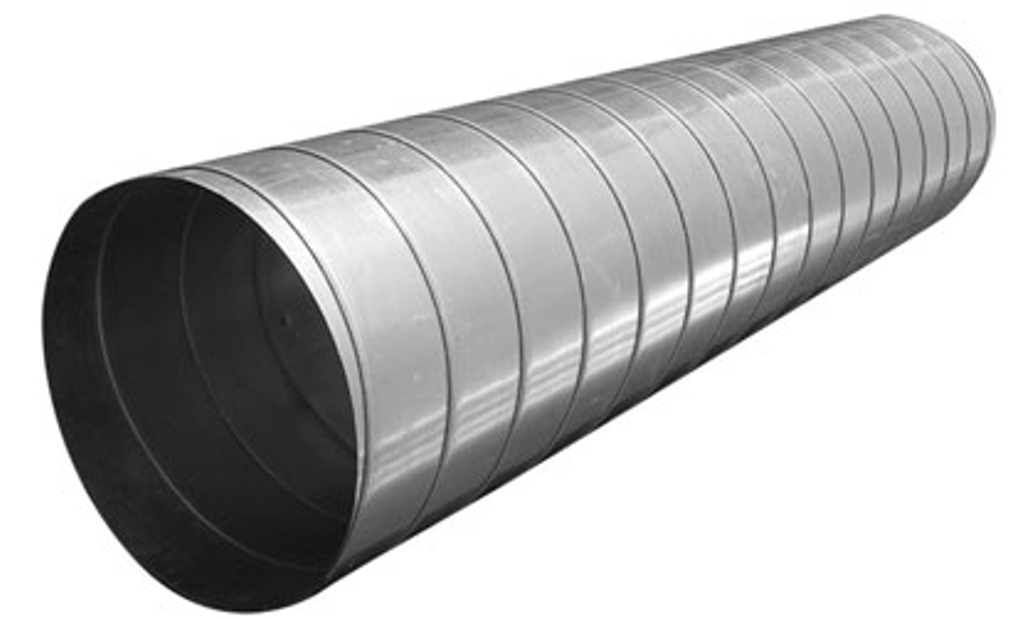

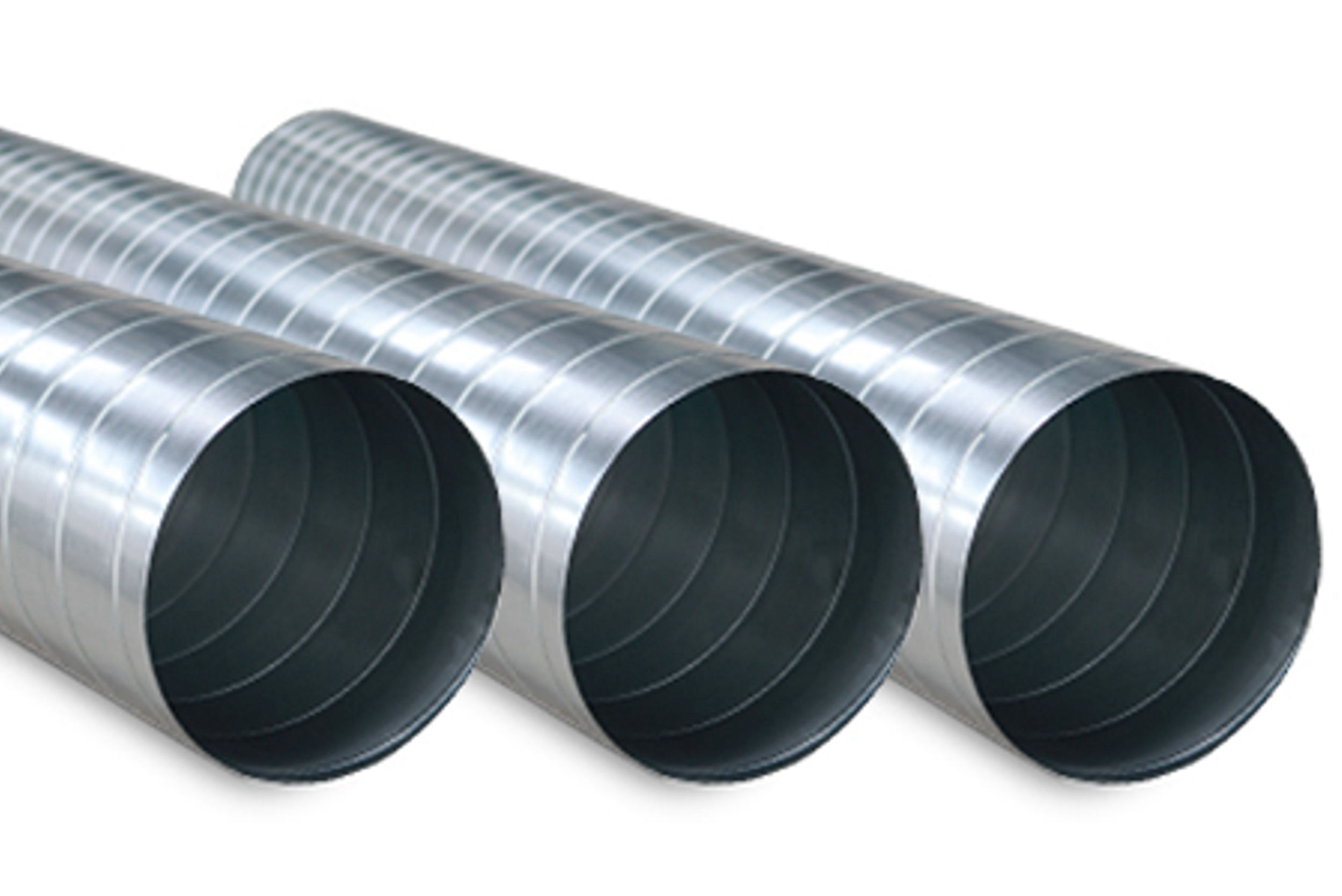

کانال اسپیرال نوعی کانال دایره‌ای است که از ورق‌های فلزی باریک ساخته شده و به‌صورت مارپیچی به دور محور اصلی پیچیده می‌شود. این طراحی منحصر‌به‌فرد باعث افزایش استحکام مکانیکی، پایداری در برابر فشار و لرزش و کاهش افت فشار جریان هوا می‌شود. از نظر مهندسی، قطر و ضخامت ورق‌ها باید بر اساس حجم هوا، سرعت جریان، فشار کاری و طول مسیر کانال تعیین شود تا عملکرد سیستم بهینه گردد.
پارامترهای مهم در طراحی
- قطر کانال: قطر مناسب کانال بسته به میزان جریان هوای مورد نیاز و سرعت مجاز جریان تعیین می‌شود. انتخاب نادرست قطر می‌تواند باعث افزایش افت فشار یا نویز شود.
- ضخامت ورق: ضخامت ورق‌های استفاده شده باید توان تحمل فشار مثبت و منفی سیستم را داشته باشد. استانداردهای مختلف برای کانال‌های با فشار بالا یا پایین توصیه‌های مشخصی دارند.
- درز مارپیچی و اتصالات: طراحی دقیق درزها و اتصالات، نقش مهمی در جلوگیری از نشت هوا و افزایش راندمان انرژی دارد. روش‌هایی مانند قفل مکانیکی یا جوش پیوسته معمولاً در تولید صنعتی استفاده می‌شوند.
- جریان آیرودینامیکی: طول و خم‌های کانال باید به گونه‌ای طراحی شوند که جریان هوا یکنواخت باقی بماند و گردابه یا تلاطم داخلی ایجاد نشود.
انتخاب متریال بر اساس نوع پروژه
کانال اسپیرال می‌تواند از مواد مختلفی ساخته شود، از جمله:
- گالوانیزه (GI): سبک، اقتصادی و مناسب ساختمان‌های عمومی.
- استیل ضدزنگ (SS): مقاوم در برابر رطوبت و خوردگی، مناسب صنایع غذایی و محیط‌های مرطوب.
- آلومینیوم: سبک، مقاوم در برابر اکسیداسیون و مناسب فضاهای نمایان و پروژه‌های مدرن.
انتخاب متریال صحیح نه تنها بر دوام و عملکرد تأثیر می‌گذارد، بلکه به کاهش هزینه‌های نگهداری و افزایش طول عمر سیستم کمک می‌کند.
جدول نمونه پارامترهای طراحی استاندارد
| پارامتر | محدوده رایج | نکات مهندسی |
|---|---|---|
| قطر کانال | ۱۵۰ تا ۲۰۰۰ میلی‌متر | متناسب با حجم هوا و سرعت جریان |
| ضخامت ورق | ۰.۵ تا ۱.۲ میلی‌متر | بسته به فشار کاری و طول مسیر |
| سرعت هوا | ۵ تا ۱۵ m/s | برای کاهش افت فشار و نویز |
| فاصله ساپورت | ۲ تا ۳ متر | توزیع یکنواخت وزن و جلوگیری از لرزش |
جمع‌بندی
اصول طراحی مهندسی کانال اسپیرال بر پایه توازن بین جریان هوا، فشار کاری و استحکام مکانیکی استوار است. انتخاب درست پارامترها، متریال و اتصالات، تضمین‌کننده عملکرد بهینه و دوام طولانی سیستم تهویه خواهد بود.
ویژگی‌ها و عملکرد فنی کانال اسپیرال
جریان هوا و کاهش افت فشار
یکی از برجسته‌ترین ویژگی‌های فنی کانال اسپیرال، انتقال یکنواخت هوا با حداقل افت فشار است. طراحی دایره‌ای و سطح صاف داخلی کانال باعث می‌شود جریان هوا در مسیر مارپیچی بدون ایجاد گردابه‌های مزاحم حرکت کند. این ویژگی، راندمان سیستم تهویه را افزایش داده و مصرف انرژی فن‌ها را کاهش می‌دهد. مطالعات نشان می‌دهد کانال اسپیرال تا ۱۵ درصد کاهش مصرف انرژی نسبت به کانال‌های چهارگوش فراهم می‌کند.
مقاومت مکانیکی و پایداری ساختاری
ساختار مارپیچی کانال اسپیرال باعث توزیع یکنواخت نیرو در بدنه می‌شود. این ویژگی منجر به افزایش مقاومت در برابر فشار مثبت و منفی، ضربه و لرزش می‌گردد. در پروژه‌های صنعتی و تجاری که فشار هوا بالا است، این ویژگی فنی باعث دوام و پایداری سیستم می‌شود. ضخامت ورق‌ها و قطر مناسب کانال، نقش کلیدی در تحمل فشارهای کاری دارند.
کنترل نشت هوا و بهره‌وری انرژی
در کانال اسپیرال، درزها به‌صورت قفل مکانیکی یا جوش پیوسته بسته می‌شوند و در صورت نیاز با مواد آب‌بندی ویژه پوشانده می‌شوند. این فرآیند موجب کاهش نشتی هوا به کمتر از ۱٪ می‌شود؛ در حالی که کانال‌های چهارگوش معمولی ممکن است تا ۱۰٪ هوا نشت داشته باشند. کاهش نشتی، بهره‌وری انرژی سیستم را به‌طور قابل توجهی افزایش می‌دهد و از اتلاف گرما یا سرمای تولید شده جلوگیری می‌کند.
رفتار آیرودینامیکی و صوتی
سطح داخلی صاف و شکل دایره‌ای، علاوه بر کاهش افت فشار، باعث کاهش تولید نویز و لرزش در سیستم تهویه می‌شود. کانال اسپیرال معمولاً تا ۳۰٪ صدای کمتری نسبت به کانال‌های چهارگوش ایجاد می‌کند. این ویژگی برای فضاهای حساس مانند بیمارستان‌ها، مدارس و دفاتر اداری که سکوت محیط اهمیت دارد، بسیار کاربردی است.
جمع‌بندی عملکرد فنی
به طور خلاصه، کانال اسپیرال با ویژگی‌های فنی زیر، عملکردی برتر ارائه می‌دهد:
- کاهش افت فشار و افزایش راندمان انرژی
- مقاومت بالا در برابر فشار، ضربه و لرزش
- کنترل دقیق نشت هوا و صرفه‌جویی انرژی
- کاهش نویز و ایجاد جریان یکنواخت
این ویژگی‌ها باعث می‌شوند کانال اسپیرال نه تنها یک گزینه فنی مطمئن باشد، بلکه در پروژه‌های مدرن ساختمانی و صنعتی نیز بهینه‌ترین انتخاب مهندسی محسوب شود.
تحلیل مزایا و محدودیت‌های مهندسی کانال اسپیرال
مزایای مهندسی کانال اسپیرال
- راندمان بالای انرژی
طراحی دایره‌ای و سطح داخلی صاف کانال اسپیرال باعث کاهش افت فشار جریان هوا می‌شود. این ویژگی موجب می‌گردد فن‌ها برای انتقال حجم معین هوا کمتر انرژی مصرف کنند و سیستم تهویه بهینه‌تر عمل کند. - پایداری مکانیکی و مقاومت در برابر فشار
ساختار مارپیچی کانال، توزیع یکنواخت نیرو در طول بدنه را فراهم می‌کند. این امر باعث مقاومت بالا در برابر فشارهای مثبت و منفی، لرزش و ضربه می‌شود و طول عمر سیستم را افزایش می‌دهد. - کاهش نویز و ارتعاش سیستم
کانال اسپیرال با طراحی آیرودینامیکی مناسب و سطح داخلی صاف، تولید نویز و لرزش را کاهش می‌دهد. این ویژگی برای فضاهای حساس مانند بیمارستان‌ها، دفاتر و مدارس بسیار اهمیت دارد. - سهولت نصب و نگهداری
کانال اسپیرال معمولاً به شکل شاخه‌های بلند تولید می‌شود و اتصالات کمتری نیاز دارد. این ویژگی باعث می‌شود زمان نصب کوتاه‌تر و احتمال نشتی کمتر شود، در نتیجه هزینه‌های اجرا و نگهداری کاهش پیدا می‌کند. - دوام و طول عمر بالا
استفاده از متریال مقاوم مانند گالوانیزه یا استیل ضدزنگ، کانال اسپیرال را در برابر خوردگی، رطوبت و تغییرات دما مقاوم می‌کند. این مزیت به‌ویژه در محیط‌های صنعتی و پروژه‌های بلندمدت اهمیت دارد.
محدودیت‌های مهندسی
- محدودیت در فضاهای کم ارتفاع یا با شکل غیرمتعارف
به دلیل قطر دایره‌ای، در فضاهای با ارتفاع کم یا شکل نامنظم، نصب کانال اسپیرال ممکن است دشوار باشد و نیاز به طراحی سفارشی داشته باشد. - هزینه اولیه نسبتاً بالاتر
در مقایسه با کانال‌های چهارگوش سنتی، تولید کانال اسپیرال به تجهیزات و تکنولوژی پیشرفته نیاز دارد و هزینه اولیه کمی بالاتر است. با این حال، صرفه‌جویی در انرژی و نگهداری، این هزینه را جبران می‌کند. - محدودیت در تغییر مسیرهای پیچیده
در پروژه‌هایی که مسیر کانال پیچیده و دارای چندین زاویه غیر استاندارد است، تولید و نصب کانال اسپیرال نیازمند محاسبات مهندسی دقیق‌تر و طراحی سفارشی می‌باشد.
جمع‌بندی مزایا و محدودیت‌ها
کانال اسپیرال با مزایای راندمان انرژی بالا، پایداری مکانیکی، کاهش نویز و سهولت نصب، یکی از بهینه‌ترین گزینه‌ها برای سیستم‌های تهویه محسوب می‌شود. با این حال، محدودیت‌هایی مانند فضای کم، هزینه اولیه و مسیرهای پیچیده باید در طراحی مهندسی مد نظر قرار گیرد تا عملکرد بهینه و طول عمر طولانی سیستم تضمین شود.
کاربردهای صنعتی و ساختمانی کانال اسپیرال
کاربرد در پروژه‌های ساختمانی
کانال اسپیرال به دلیل طراحی مهندسی و عملکرد بهینه، در پروژه‌های ساختمانی مدرن جایگاه ویژه‌ای دارد. این کانال‌ها در سیستم‌های HVAC برای انتقال هوای سرد، گرم و تازه استفاده می‌شوند. شکل دایره‌ای و یکپارچه آن باعث می‌شود حجم کمتری از سقف کاذب اشغال شود و ظاهر زیبا و منظم داشته باشد.
در پروژه‌هایی که کانال‌ها به‌صورت نمایان (Exposed Duct) هستند، کانال اسپیرال به دلیل ظاهر یکدست و مارپیچی، گزینه‌ای جذاب و مدرن محسوب می‌شود و در طراحی دکوراسیون داخلی تأثیر مثبت دارد.
کاربرد در صنایع مختلف
کانال اسپیرال علاوه بر ساختمان‌های اداری و مسکونی، در محیط‌های صنعتی و کارخانه‌ها نیز کاربرد فراوان دارد. مزایای مکانیکی و مقاومت بالا باعث شده در شرایط سخت کاری عملکرد مطلوبی داشته باشد. برخی کاربردها عبارتند از:
| صنعت | کاربرد | ویژگی مورد نیاز |
|---|---|---|
| صنایع غذایی و دارویی | انتقال هوای تمیز و کنترل محیط | ورق استیل ضدزنگ |
| کارخانجات و سوله‌ها | مکش و انتقال هوا، گرد و غبار | مقاومت در برابر فشار و خوردگی |
| سردخانه‌ها و انبارها | گردش هوای یکنواخت و کنترل دما | عایق حرارتی و دوام بالا |
| پارکینگ‌ها و زیرزمین‌ها | تهویه و تخلیه گازهای مضر | استحکام و ایمنی بالا |
کاربرد در سیستم‌های تهویه خاص
کانال اسپیرال در سیستم‌های خاص تهویه نیز نقش دارد:
- سیستم اگزاست (Exhaust): خروج دود و ذرات از محیط‌های صنعتی.
- سیستم هوای تازه (Fresh Air): تأمین هوای سالم و پاک در فضاهای بسته.
- سیستم فشار مثبت (Pressurization): جلوگیری از نفوذ آلاینده‌ها در فضاهای تمیز مانند بیمارستان‌ها.
طراحی دایره‌ای و درزگیری کامل کانال اسپیرال باعث می‌شود افت فشار کم و راندمان سیستم بالا باقی بماند، حتی در مسیرهای طولانی و صنعتی.
جمع‌بندی کاربردها
کانال اسپیرال به دلیل ترکیب ویژگی‌های مهندسی، مقاومت مکانیکی و زیبایی ظاهری، در پروژه‌های ساختمانی، صنعتی و مراکز حساس کاربرد گسترده‌ای دارد. این کانال یک گزینه چندمنظوره و بهینه برای سیستم‌های تهویه مطبوع است که عملکرد بالا، صرفه‌جویی انرژی و نصب آسان را همزمان ارائه می‌دهد.
استانداردها و نکات اجرایی کانال اسپیرال
اهمیت رعایت استانداردها
رعایت استانداردهای طراحی، ساخت و نصب کانال اسپیرال نقش حیاتی در تضمین عملکرد بهینه سیستم‌های تهویه دارد. عدم رعایت استاندارد می‌تواند منجر به افت فشار، نشت هوا و کاهش طول عمر کانال شود. استانداردها، کیفیت تولید و نصب را تضمین می‌کنند و از عملکرد پایدار و ایمن سیستم تهویه اطمینان می‌دهند.
استانداردهای بین‌المللی مرتبط
چند استاندارد معتبر جهانی که در طراحی و تولید کانال اسپیرال استفاده می‌شوند عبارتند از:
| استاندارد | نام کامل | کاربرد |
|---|---|---|
| SMACNA | Sheet Metal and Air Conditioning Contractors National Association | استاندارد آمریکایی برای طراحی، ساخت و نصب کانال‌های فلزی |
| DW/144 | Ductwork Specification for Sheet Metal Ductwork | استاندارد بریتانیا برای ضخامت، تلورانس و اتصالات کانال‌ها |
| DIN 24145 | German Standard for Circular Ducts | استاندارد آلمانی برای ابعاد، اتصالات و روش‌های آب‌بندی |
رعایت این استانداردها تضمین می‌کند که کانال اسپیرال از نظر استحکام مکانیکی، درزگیری و کیفیت ساخت در بالاترین سطح ممکن قرار دارد.
نکات اجرایی نصب
- ساپورت و نگهدارنده‌ها
- فواصل ساپورت‌ها باید متناسب با قطر کانال انتخاب شود (معمولاً ۲ تا ۳ متر).
- استفاده از بست‌های فلزی با روکش ضد زنگ جهت جلوگیری از لرزش توصیه می‌شود.
- درزگیری و آب‌بندی اتصالات
- تمام اتصالات باید با چسب‌ها یا واشرهای مخصوص آب‌بندی شوند.
- در کانال‌های تحت فشار بالا، نوار درزگیر EPDM مناسب است.
- عایق‌کاری حرارتی و صوتی
- پوشش عایق فومی یا پشم سنگ برای کاهش تلفات انرژی ضروری است.
- عایق صوتی برای فضاهای حساس، مانند دفاتر و بیمارستان‌ها، توصیه می‌شود.
- بازرسی نهایی و تست عملکرد
- پس از نصب، تست فشار و نشتی طبق استاندارد SMACNA انجام می‌شود تا از عملکرد درست سیستم اطمینان حاصل گردد.
جمع‌بندی
رعایت استانداردهای بین‌المللی و نکات اجرایی در تولید و نصب کانال اسپیرال، کیفیت، راندمان انرژی و طول عمر سیستم تهویه را تضمین می‌کند. انتخاب تولیدکننده معتبر و تیم نصاب متخصص نقش کلیدی در بهره‌برداری بهینه از سیستم‌های تهویه دارد و موجب کاهش هزینه‌های تعمیر و نگهداری در طول زمان می‌شود.
جمع‌بندی
کانال اسپیرال به‌عنوان یکی از عناصر کلیدی سیستم‌های تهویه مطبوع، با طراحی دایره‌ای، ساختار مارپیچی و ویژگی‌های فنی پیشرفته، جایگاه ویژه‌ای در پروژه‌های ساختمانی و صنعتی دارد. این کانال‌ها به دلیل ساختار مهندسی‌شده، کاهش افت فشار هوا، مقاومت مکانیکی بالا و حداقل نشت هوا، توانسته‌اند عملکرد بهینه و طول عمر بالا را برای سیستم‌های تهویه فراهم کنند.
از دیدگاه مهندسی، طراحی کانال اسپیرال بر اساس اصولی مانند قطر، ضخامت ورق، نوع متریال، زاویه اتصالات و فاصله ساپورت‌ها انجام می‌شود. رعایت این اصول باعث می‌شود جریان هوا یکنواخت و بدون گردابه در کانال حرکت کند و مصرف انرژی سیستم کاهش یابد. علاوه بر این، ساختار دایره‌ای و سطح داخلی صاف، تولید نویز و ارتعاش را به حداقل می‌رساند و محیط‌های حساس مانند بیمارستان‌ها و دفاتر کاری را با سکوت و آرامش همراه می‌سازد.
کانال اسپیرال در انواع پروژه‌ها از ساختمان‌های مسکونی و اداری گرفته تا کارخانه‌ها و صنایع سنگین کاربرد دارد. مقاومت بالا در برابر فشار، رطوبت و تغییرات دما، انعطاف در نصب و امکان استفاده از متریال‌های مختلف مانند گالوانیزه، استیل ضدزنگ و آلومینیوم، این کانال را به گزینه‌ای چندمنظوره و اقتصادی تبدیل کرده است.
شرکت هدایت تهویه البرز با بهره‌گیری از تجهیزات پیشرفته و نیروی متخصص، آماده ارائه خدمات طراحی، تولید و نصب کانال اسپیرال برای انواع پروژه‌ها است و کیفیت و کارایی سیستم‌های تهویه مطبوع را به بالاترین سطح ممکن می‌رساند.
