مقدمه
کانال اسپیرال یکی از اجزای کلیدی سیستم‌های تهویه مطبوع است که نقش مهمی در انتقال هوای تازه، کنترل دما و بهینه‌سازی مصرف انرژی ایفا می‌کند. با توجه به اهمیت روزافزون بهره‌وری انرژی و عملکرد پایدار سیستم‌های HVAC، تحلیل فنی و مهندسی کانال اسپیرال از نظر طراحی، ساخت و نصب، اهمیت ویژه‌ای دارد.
این نوع کانال‌ها به دلیل ساختار دایره‌ای و طراحی مارپیچی، ویژگی‌های منحصر‌به‌فردی نسبت به کانال‌های چهارگوش سنتی دارند. سطح داخلی صاف و یکنواخت باعث کاهش افت فشار هوا و افزایش راندمان سیستم می‌شود، در حالی که طراحی مارپیچی مقاومت بالایی در برابر لرزش، فشار و تغییر شکل ارائه می‌دهد. این مزایا کانال اسپیرال را به گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، تجاری و مسکونی تبدیل کرده است.
از منظر مهندسی، انتخاب متریال مناسب در عملکرد و دوام کانال اسپیرال نقش حیاتی دارد. ورق‌های گالوانیزه، استیل ضدزنگ و آلومینیوم از رایج‌ترین مواد مورد استفاده هستند که بسته به شرایط محیطی و نوع پروژه انتخاب می‌شوند. به عنوان مثال، استیل ضدزنگ در محیط‌های مرطوب و صنایع غذایی کاربرد دارد، در حالی که گالوانیزه گزینه‌ای اقتصادی و سبک برای ساختمان‌های عمومی و اداری محسوب می‌شود.
هدف این مقاله بررسی جنبه‌های فنی و مهندسی کانال اسپیرال است تا مهندسان، پیمانکاران و طراحان سیستم‌های تهویه بتوانند با درک کامل، تصمیمات بهینه برای طراحی و نصب سیستم‌های HVAC اتخاذ کنند. در این مقاله، علاوه بر ساختار و ویژگی‌های فنی، به مزایا، محدودیت‌ها، استانداردهای بین‌المللی و نکات اجرایی نیز پرداخته می‌شود تا تصویری جامع از عملکرد و قابلیت‌های کانال اسپیرال ارائه شود.
در نهایت، این مقاله یک مرجع جامع برای درک عملکرد مهندسی کانال اسپیرال، کاربردهای صنعتی و ساختمانی آن و استانداردهای نصب و نگهداری فراهم می‌کند و به مهندسان و مدیران پروژه کمک می‌کند تا با آگاهی کامل، بهترین گزینه‌ها را برای سیستم‌های تهویه مدرن انتخاب کنند.
ساختار و اصول طراحی کانال اسپیرال
طراحی ساختاری و شکل دایره‌ای

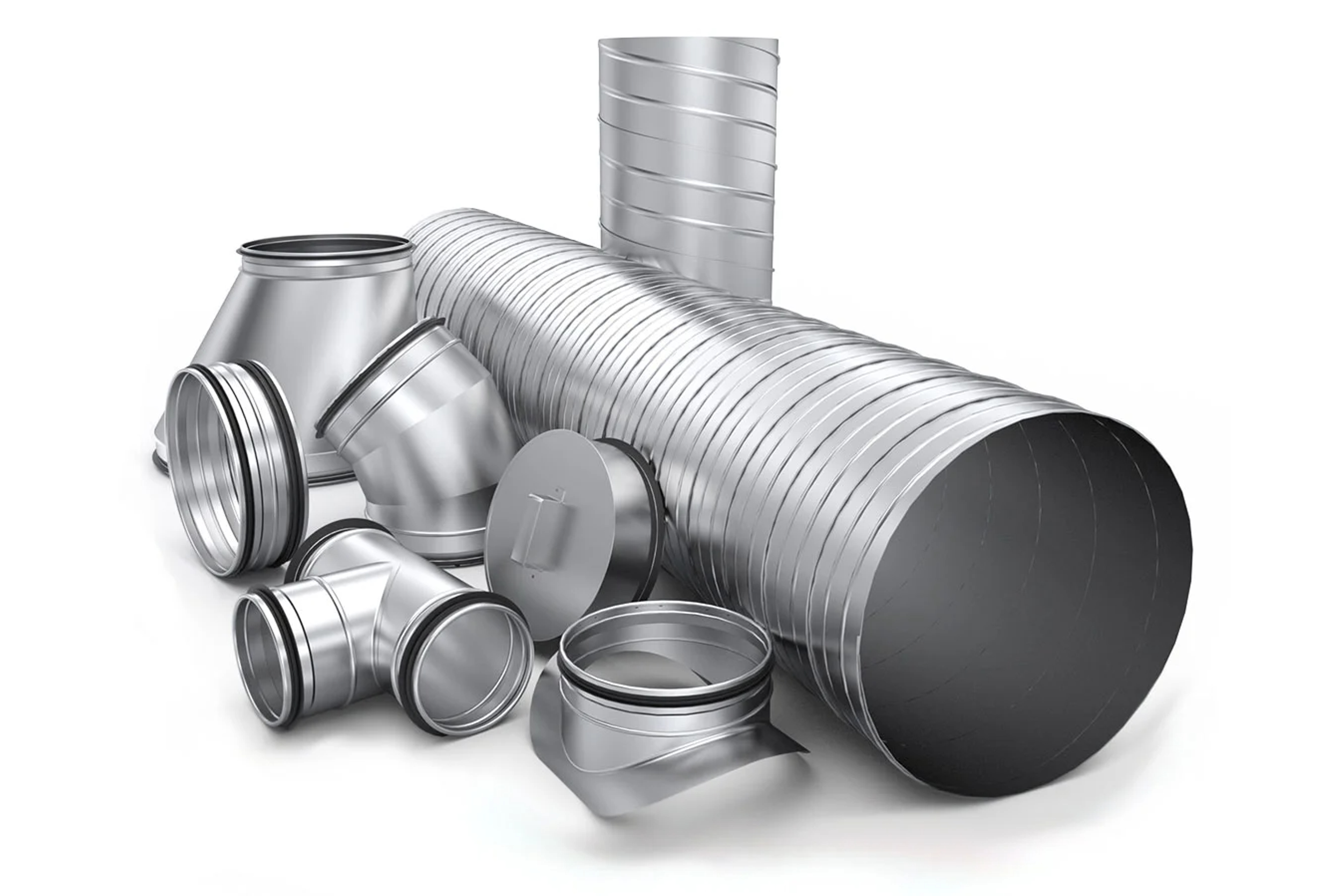

کانال اسپیرال نوعی کانال دایره‌ای است که از ورق‌های فلزی باریک ساخته شده و به‌صورت مارپیچی پیچیده می‌شود. این طراحی باعث افزایش استحکام مکانیکی، پایداری در برابر فشار و لرزش می‌گردد و جریان هوا را با افت فشار حداقل عبور می‌دهد. ساختار دایره‌ای کانال همچنین مزیت کاهش تولید نویز و ارتعاش را برای سیستم‌های HVAC فراهم می‌کند، که در فضاهای حساس مانند بیمارستان‌ها و دفاتر کاری اهمیت بالایی دارد.
پارامترهای مهم در طراحی
- قطر کانال: قطر مناسب کانال باید با توجه به حجم هوا و سرعت جریان انتخاب شود. انتخاب نادرست قطر، باعث افزایش افت فشار و کاهش راندمان سیستم خواهد شد.
- ضخامت ورق: ضخامت ورق‌های فلزی بر اساس فشار کاری، طول مسیر و شرایط محیطی تعیین می‌شود. استانداردهای بین‌المللی مقادیر توصیه‌شده‌ای را برای فشارهای بالا و پایین ارائه می‌کنند.
- درز مارپیچی و اتصالات: طراحی دقیق درزها و اتصالات نقش کلیدی در کاهش نشتی هوا و افزایش راندمان انرژی دارد. روش‌های قفل مکانیکی یا جوش پیوسته معمولاً در تولید صنعتی استفاده می‌شوند.
- آیرودینامیک و خم‌ها: طول و تعداد خم‌های کانال باید به گونه‌ای طراحی شود که جریان هوا یکنواخت باقی بماند و تلاطم داخلی ایجاد نشود.
انتخاب متریال
کانال اسپیرال می‌تواند از ورق‌های مختلف ساخته شود:
- گالوانیزه (GI): سبک و اقتصادی، مناسب ساختمان‌های اداری و مسکونی
- استیل ضدزنگ (SS): مقاوم در برابر خوردگی و رطوبت، کاربرد در صنایع غذایی و محیط‌های مرطوب
- آلومینیوم: سبک و مقاوم در برابر اکسیداسیون، مناسب فضاهای نمایان و پروژه‌های مدرن
انتخاب متریال مناسب علاوه بر دوام، تأثیر مستقیم بر کاهش هزینه‌های نگهداری و افزایش طول عمر سیستم دارد.
جدول نمونه پارامترهای طراحی استاندارد
| پارامتر | محدوده رایج | توضیحات مهندسی |
|---|---|---|
| قطر کانال | ۱۵۰ تا ۲۰۰۰ میلی‌متر | براساس حجم هوا و سرعت جریان |
| ضخامت ورق | ۰.۵ تا ۱.۲ میلی‌متر | متناسب با فشار کاری و طول مسیر |
| سرعت هوا | ۵ تا ۱۵ m/s | کاهش افت فشار و نویز |
| فاصله ساپورت | ۲ تا ۳ متر | جلوگیری از لرزش و توزیع یکنواخت وزن |
جمع‌بندی
اصول طراحی کانال اسپیرال بر پایه توازن بین جریان هوا، فشار کاری و استحکام مکانیکی استوار است. رعایت این پارامترها و انتخاب متریال مناسب، تضمین‌کننده عملکرد بهینه و دوام طولانی سیستم‌های تهویه مطبوع خواهد بود.
ویژگی‌ها و عملکرد فنی کانال اسپیرال
جریان هوا و کاهش افت فشار
یکی از مهم‌ترین ویژگی‌های فنی کانال اسپیرال، توانایی انتقال یکنواخت هوا با حداقل افت فشار است. طراحی دایره‌ای و سطح صاف داخلی باعث می‌شود جریان هوا بدون ایجاد گردابه و تلاطم مزاحم حرکت کند. این ویژگی راندمان سیستم را افزایش داده و مصرف انرژی فن‌ها را کاهش می‌دهد. تحقیقات نشان می‌دهد که کانال اسپیرال می‌تواند تا ۱۵ درصد صرفه‌جویی انرژی نسبت به کانال‌های چهارگوش سنتی ارائه دهد.
مقاومت مکانیکی و پایداری
ساختار مارپیچی کانال اسپیرال، توزیع یکنواخت نیرو در طول بدنه را فراهم می‌کند. این امر باعث مقاومت بالا در برابر فشار مثبت و منفی، لرزش و ضربه می‌شود و طول عمر سیستم را افزایش می‌دهد. ضخامت ورق و قطر کانال نقش کلیدی در تحمل فشارهای کاری ایفا می‌کنند.
کنترل نشتی هوا و بهره‌وری انرژی
در کانال اسپیرال، درزها معمولاً به صورت قفل مکانیکی یا جوش پیوسته بسته می‌شوند و در صورت نیاز با مواد آب‌بندی پوشانده می‌شوند. این فرآیند باعث کاهش نشتی هوا به کمتر از ۱٪ می‌شود، در حالی که کانال‌های چهارگوش سنتی ممکن است تا ۱۰٪ هوا نشت داشته باشند. کاهش نشت هوا، راندمان انرژی را افزایش داده و از اتلاف گرما یا سرمای تولید شده جلوگیری می‌کند.
رفتار آیرودینامیکی و صوتی
سطح داخلی صاف و طراحی دایره‌ای کانال، علاوه بر کاهش افت فشار، تولید نویز و ارتعاش را نیز کاهش می‌دهد. این ویژگی به‌ویژه در محیط‌های حساس مانند بیمارستان‌ها، مدارس و دفاتر اداری اهمیت دارد، زیرا محیطی آرام و بدون مزاحمت صوتی ایجاد می‌کند.
جمع‌بندی عملکرد فنی
کانال اسپیرال با ویژگی‌های فنی زیر، عملکردی بهینه ارائه می‌دهد:
- کاهش افت فشار و افزایش راندمان انرژی
- مقاومت بالا در برابر فشار، لرزش و ضربه
- کنترل دقیق نشتی هوا و صرفه‌جویی انرژی
- کاهش نویز و جریان یکنواخت هوا
این ویژگی‌ها کانال اسپیرال را به گزینه‌ای مطمئن و کارآمد برای سیستم‌های تهویه مدرن تبدیل کرده است.
مزایا و محدودیت‌های مهندسی کانال اسپیرال
مزایای مهندسی کانال اسپیرال
- راندمان انرژی بالا
طراحی دایره‌ای و سطح صاف کانال اسپیرال باعث کاهش افت فشار جریان هوا می‌شود. این امر موجب می‌شود فن‌ها کمتر انرژی مصرف کنند و سیستم تهویه عملکرد بهینه‌تری داشته باشد. - پایداری مکانیکی و مقاومت در برابر فشار
ساختار مارپیچی کانال، توزیع یکنواخت نیرو در طول بدنه را فراهم می‌کند. این ویژگی باعث مقاومت بالا در برابر فشارهای مثبت و منفی، لرزش و ضربه می‌شود و طول عمر سیستم را افزایش می‌دهد. - کاهش نویز و ارتعاش
سطح داخلی صاف و طراحی آیرودینامیکی کانال، تولید نویز و لرزش را کاهش می‌دهد. این ویژگی برای محیط‌های حساس مانند بیمارستان‌ها و دفاتر اهمیت ویژه‌ای دارد. - سهولت نصب و نگهداری
کانال اسپیرال معمولاً به شکل شاخه‌های بلند تولید می‌شود و اتصالات کمتری نیاز دارد. این ویژگی باعث نصب سریع‌تر و کاهش احتمال نشت هوا می‌شود و هزینه‌های اجرایی و نگهداری را کاهش می‌دهد. - دوام و طول عمر بالا
استفاده از متریال مقاوم مانند گالوانیزه یا استیل ضدزنگ، کانال اسپیرال را در برابر خوردگی، رطوبت و تغییرات دما مقاوم می‌کند و عملکرد پایدار در طول زمان فراهم می‌سازد.
محدودیت‌های مهندسی
- فضای محدود و شکل غیرمتعارف
به دلیل قطر دایره‌ای، نصب کانال اسپیرال در فضاهای با ارتفاع کم یا شکل نامنظم ممکن است دشوار باشد و نیاز به طراحی سفارشی داشته باشد. - هزینه اولیه بالاتر
تولید کانال اسپیرال به تجهیزات و فناوری پیشرفته نیاز دارد و هزینه اولیه آن نسبت به کانال‌های چهارگوش سنتی کمی بالاتر است. با این حال، صرفه‌جویی در انرژی و کاهش هزینه‌های نگهداری، این هزینه را جبران می‌کند. - محدودیت در مسیرهای پیچیده
در پروژه‌هایی با مسیرهای طولانی و پیچیده، طراحی و نصب کانال اسپیرال نیازمند محاسبات مهندسی دقیق‌تر و طراحی سفارشی است.
جمع‌بندی مزایا و محدودیت‌ها
کانال اسپیرال با مزایای مهندسی مانند راندمان انرژی بالا، مقاومت مکانیکی، کاهش نویز و نصب آسان، گزینه‌ای بهینه برای سیستم‌های تهویه مطبوع است. محدودیت‌هایی مانند فضاهای محدود، هزینه اولیه و مسیرهای پیچیده، در طراحی مهندسی باید مدنظر قرار گیرند تا عملکرد بهینه و طول عمر طولانی سیستم تضمین شود.
کاربردهای صنعتی و ساختمانی کانال اسپیرال
کاربرد در پروژه‌های ساختمانی
کانال اسپیرال به دلیل ساختار مهندسی و عملکرد بهینه، در پروژه‌های ساختمانی مدرن کاربرد گسترده‌ای دارد. این کانال‌ها در سیستم‌های HVAC برای انتقال هوای تازه، سرد یا گرم استفاده می‌شوند. طراحی دایره‌ای و یکپارچه کانال باعث می‌شود فضای کمتری اشغال شود و نصب در سقف کاذب و نماهای نمایان ساده‌تر باشد.
در پروژه‌هایی که کانال‌ها به‌صورت نمایان (Exposed Duct) هستند، ظاهر مارپیچی و منظم کانال اسپیرال، ارزش زیبایی‌شناختی بالایی ایجاد می‌کند و به طراحی دکوراسیون داخلی کمک می‌کند.
کاربرد در صنایع مختلف
کانال اسپیرال در محیط‌های صنعتی نیز کاربرد فراوان دارد، زیرا مقاومت مکانیکی بالا و تحمل فشار آن، عملکرد پایدار در شرایط سخت کاری را تضمین می‌کند. نمونه کاربردها عبارتند از:
| صنعت | کاربرد | ویژگی مورد نیاز |
|---|---|---|
| صنایع غذایی و دارویی | انتقال هوای تمیز و کنترل محیط | ورق استیل ضدزنگ |
| کارخانجات و سوله‌ها | مکش و انتقال هوا، گرد و غبار | مقاومت در برابر فشار و خوردگی |
| سردخانه‌ها و انبارها | گردش یکنواخت هوا و کنترل دما | عایق حرارتی و دوام بالا |
| پارکینگ‌ها و زیرزمین‌ها | تهویه و تخلیه گازهای مضر | استحکام و ایمنی بالا |
کاربرد در سیستم‌های تهویه خاص
کانال اسپیرال در سیستم‌های تخصصی تهویه نیز کاربرد دارد:
- سیستم اگزاست (Exhaust): خروج دود و ذرات از محیط‌های صنعتی
- سیستم هوای تازه (Fresh Air): تأمین هوای سالم در محیط‌های بسته
- سیستم فشار مثبت (Pressurization): جلوگیری از نفوذ آلاینده‌ها در محیط‌های حساس مانند بیمارستان‌ها
طراحی دایره‌ای و درزگیری کامل کانال، باعث می‌شود افت فشار کم و راندمان سیستم بالا باقی بماند، حتی در مسیرهای طولانی و صنعتی.
جمع‌بندی کاربردها
کانال اسپیرال به دلیل ترکیب مزایای مهندسی، مقاومت مکانیکی و زیبایی ظاهری، در پروژه‌های ساختمانی، صنعتی و مراکز حساس کاربرد گسترده دارد. این کانال یک گزینه چندمنظوره و بهینه برای سیستم‌های تهویه مطبوع است که عملکرد بالا، صرفه‌جویی انرژی و نصب آسان را همزمان ارائه می‌دهد.
استانداردها و نکات اجرایی کانال اسپیرال
اهمیت رعایت استانداردها
رعایت استانداردهای طراحی، تولید و نصب کانال اسپیرال برای تضمین عملکرد بهینه سیستم تهویه حیاتی است. عدم رعایت استانداردها می‌تواند باعث افت فشار، نشتی هوا و کاهش طول عمر کانال شود. استانداردها، کیفیت تولید و نصب را تضمین کرده و از عملکرد پایدار و ایمن سیستم HVAC اطمینان حاصل می‌کنند.
استانداردهای بین‌المللی
چند استاندارد معتبر جهانی که در طراحی و تولید کانال اسپیرال استفاده می‌شوند عبارتند از:
| استاندارد | نام کامل | کاربرد |
|---|---|---|
| SMACNA | Sheet Metal and Air Conditioning Contractors National Association | استاندارد آمریکایی برای طراحی، تولید و نصب کانال‌های فلزی |
| DW/144 | Ductwork Specification for Sheet Metal Ductwork | استاندارد بریتانیا برای ضخامت، تلورانس و اتصالات کانال‌ها |
| DIN 24145 | German Standard for Circular Ducts | استاندارد آلمانی برای ابعاد، اتصالات و روش‌های آب‌بندی |
رعایت این استانداردها تضمین می‌کند که کانال اسپیرال از نظر استحکام مکانیکی، آب‌بندی و کیفیت تولید در بالاترین سطح قرار دارد.
نکات کلیدی نصب و نگهداری
- ساپورت و نگهدارنده‌ها
- فاصله ساپورت‌ها معمولاً ۲ تا ۳ متر متناسب با قطر کانال است
- استفاده از بست‌های فلزی با روکش ضدزنگ جهت جلوگیری از لرزش توصیه می‌شود
- درزگیری و آب‌بندی
- اتصالات باید با چسب یا واشرهای مخصوص آب‌بندی شوند
- در کانال‌های تحت فشار، نوار درزگیر EPDM مناسب است
- عایق‌کاری حرارتی و صوتی
- پوشش عایق فومی یا پشم سنگ برای کاهش تلفات انرژی و عایق صوتی توصیه می‌شود
- محیط‌های حساس مانند دفاتر و بیمارستان‌ها از عایق صوتی بهره می‌برند
- بازرسی نهایی و تست عملکرد
- تست فشار و نشتی پس از نصب طبق استاندارد SMACNA انجام می‌شود
- این تست‌ها عملکرد صحیح و طول عمر بالای سیستم را تضمین می‌کنند
جمع‌بندی
رعایت استانداردهای بین‌المللی و نکات اجرایی در تولید و نصب کانال اسپیرال، کیفیت، راندمان انرژی و دوام سیستم تهویه را تضمین می‌کند. استفاده از تولیدکنندگان معتبر و تیم نصب متخصص نقش کلیدی در بهره‌برداری بهینه دارد و هزینه‌های نگهداری را کاهش می‌دهد.
جمع‌بندی و نتیجه‌گیری
کانال اسپیرال به‌عنوان یکی از عناصر کلیدی سیستم‌های تهویه مطبوع، با طراحی دایره‌ای، ساختار مارپیچی و ویژگی‌های مهندسی پیشرفته، جایگاه ویژه‌ای در پروژه‌های ساختمانی و صنعتی دارد. این کانال‌ها به دلیل ساختار مهندسی‌شده، کاهش افت فشار هوا، مقاومت مکانیکی بالا و حداقل نشت هوا، توانسته‌اند عملکرد بهینه و طول عمر بالا را برای سیستم‌های تهویه فراهم کنند.
از منظر طراحی مهندسی، اصولی مانند قطر، ضخامت ورق، نوع متریال، زاویه اتصالات و فاصله ساپورت‌ها تعیین‌کننده کارایی کانال اسپیرال هستند. رعایت این اصول باعث می‌شود جریان هوا یکنواخت و بدون گردابه حرکت کند و مصرف انرژی سیستم بهینه شود. علاوه بر این، طراحی دایره‌ای و سطح داخلی صاف، تولید نویز و ارتعاش را به حداقل می‌رساند، که در محیط‌های حساس مانند بیمارستان‌ها و دفاتر اهمیت ویژه دارد.
کانال اسپیرال در انواع پروژه‌ها، از ساختمان‌های مسکونی و اداری گرفته تا صنایع سنگین و کارخانه‌ها کاربرد دارد. مقاومت بالا در برابر فشار، رطوبت و تغییرات دما، انعطاف در نصب و امکان استفاده از متریال‌های مختلف مانند گالوانیزه، استیل ضدزنگ و آلومینیوم، این کانال را به گزینه‌ای چندمنظوره و اقتصادی تبدیل کرده است.
شرکت هدایت تهویه البرز با بهره‌گیری از تجهیزات پیشرفته و تیم متخصص، آماده ارائه خدمات طراحی، تولید و نصب کانال اسپیرال برای انواع پروژه‌ها است و کیفیت و کارایی سیستم‌های تهویه مطبوع را به بالاترین سطح ممکن می‌رساند.
