مقدمه
اهمیت سیستم‌های HVAC
سیستم‌های HVAC (گرمایش، تهویه و تهویه مطبوع) از ارکان اصلی ساختمان‌های مدرن و محیط‌های صنعتی هستند که کیفیت هوا، دما و راحتی کاربران را تأمین می‌کنند. عملکرد صحیح این سیستم‌ها مستقیماً به طراحی و کارایی کانال‌های هوا وابسته است. انتخاب نوع مناسب کانال، نه تنها بر راندمان سیستم تأثیر می‌گذارد بلکه هزینه‌های نصب، نگهداری و مصرف انرژی را نیز تحت تأثیر قرار می‌دهد.
چرا کانال اسپیرال؟
کانال اسپیرال با طراحی دایره‌ای و ساختار مارپیچی، افت فشار کمتری نسبت به کانال‌های مستطیلی ایجاد می‌کند و جریان هوا را یکنواخت توزیع می‌کند. نصب این کانال‌ها سریع‌تر است، فضای کمتری اشغال می‌کنند و به دلیل ساختار یکپارچه، مقاومت بالاتری در برابر ارتعاش، صدا و خوردگی دارند. این ویژگی‌ها باعث شده کانال اسپیرال در پروژه‌های اداری، تجاری و صنعتی محبوبیت زیادی پیدا کند.
مزایای عملکردی و اقتصادی
استفاده از کانال اسپیرال باعث بهبود راندمان سیستم، کاهش هزینه‌های انرژی و نگهداری، افزایش طول عمر کانال و انعطاف در طراحی پروژه می‌شود. این کانال‌ها همچنین در کاهش نویز و ارتعاش سیستم HVAC مؤثر هستند و شرایط راحت‌تر و سالم‌تری برای کاربران فراهم می‌کنند.
هدف مقاله
این مقاله به صورت جامع به بررسی کانال اسپیرال در سیستم‌های HVAC می‌پردازد و مراحل طراحی، انتخاب متریال، نصب، تست عملکرد و نگهداری آن را توضیح می‌دهد. همچنین نمونه‌های واقعی و توصیه‌های کاربردی برای مهندسین و پیمانکاران ارائه می‌شود تا بتوانند سیستم‌های تهویه مطبوع کارآمد، اقتصادی و پایدار طراحی و اجرا کنند.

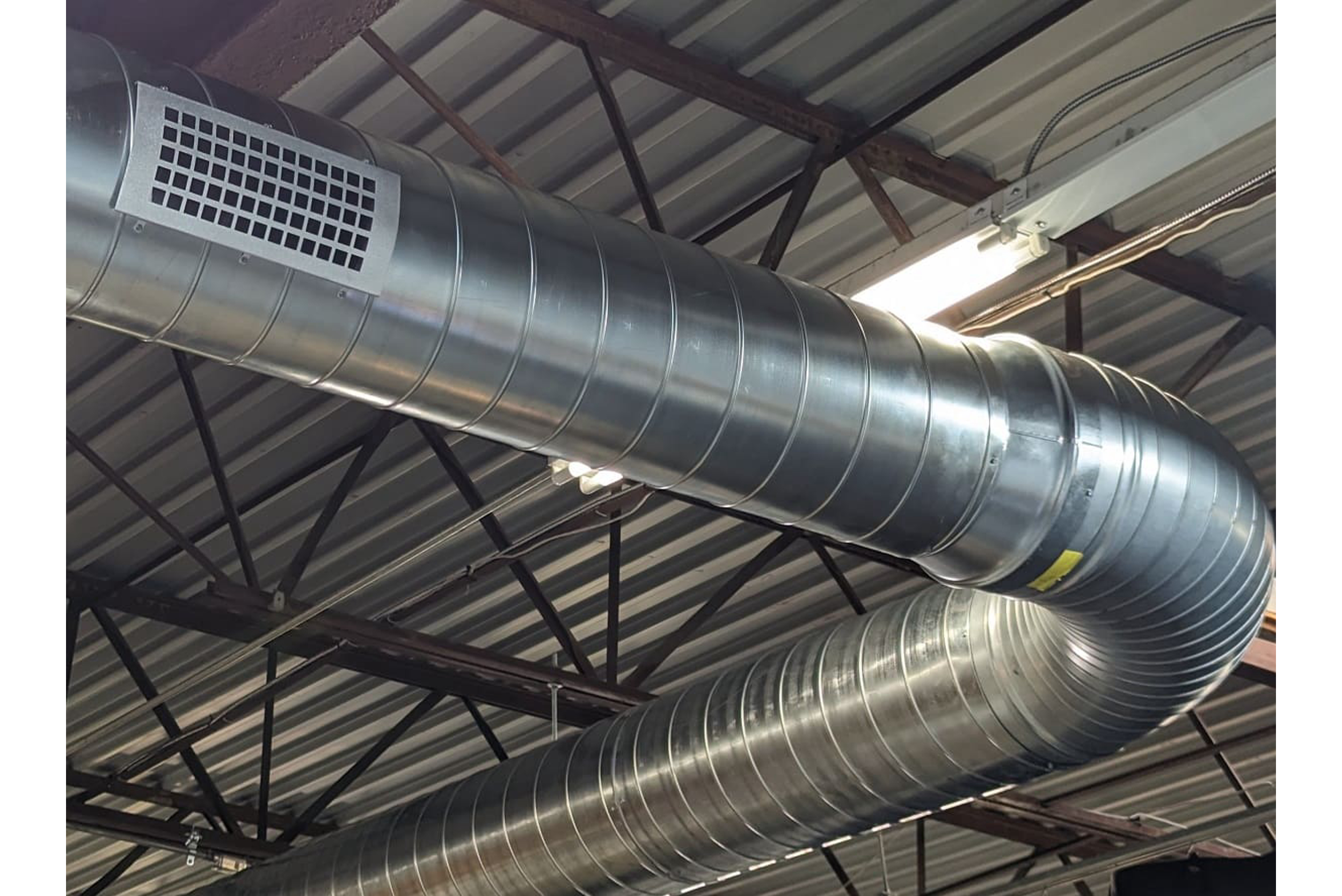

کانال اسپیرال چیست؟
تعریف کانال اسپیرال
کانال اسپیرال یک نوع کانال هوا با مقطع دایره‌ای و دیواره‌های مارپیچی است که برای انتقال و توزیع جریان هوا در سیستم‌های HVAC طراحی شده است. ساختار مارپیچی آن باعث افزایش استحکام کانال و کاهش لرزش و صدا می‌شود و نسبت به کانال‌های مستطیلی افت فشار کمتری دارد.
تفاوت با کانال‌های مستطیلی
در کانال‌های مستطیلی، جریان هوا در گوشه‌ها با افت فشار و ایجاد نویز همراه است، اما کانال اسپیرال با سطح داخلی یکنواخت و شکل دایره‌ای، جریان هوا را به صورت نرم و یکنواخت هدایت می‌کند. این ویژگی باعث بهینه‌سازی عملکرد فن و کاهش مصرف انرژی می‌شود.
کاربردهای کانال اسپیرال
کانال اسپیرال در انواع پروژه‌های ساختمانی و صنعتی کاربرد دارد، از جمله:
- ساختمان‌های اداری و تجاری
- بیمارستان‌ها و فضاهای درمانی
- کارخانه‌ها و محیط‌های صنعتی
- سیستم‌های تهویه مطبوع بزرگ و مرکزی
مزیت‌های اصلی
- کاهش افت فشار و مصرف انرژی
- دوام و طول عمر بالا
- نصب سریع و آسان
- کاهش صدا و ارتعاش سیستم HVAC
- انعطاف‌پذیری در طراحی و اتصال با سایر اجزای سیستم
کانال اسپیرال به دلیل این ویژگی‌ها، به یکی از گزینه‌های استاندارد و اقتصادی در طراحی سیستم‌های تهویه مطبوع تبدیل شده است.
مزایای کانال اسپیرال در HVAC
بهبود جریان هوا و کاهش افت فشار
کانال‌های اسپیرال به دلیل مقطع دایره‌ای و سطح داخلی صاف، جریان هوا را به صورت یکنواخت هدایت می‌کنند. این طراحی باعث کاهش اصطکاک هوا با دیواره‌ها و افت فشار در طول مسیر می‌شود. نتیجه آن عملکرد بهینه‌تر فن، کاهش مصرف انرژی و افزایش بازدهی کلی سیستم HVAC است. همچنین جریان یکنواخت هوا باعث کاهش نقاط با جریان نامتوازن می‌شود که در کانال‌های مستطیلی معمولی رخ می‌دهد.
صرفه‌جویی در فضای نصب
شکل دایره‌ای و قابلیت انعطاف در طراحی و نصب، کانال اسپیرال را به گزینه‌ای مناسب برای فضاهای محدود و ساختمان‌های با سقف کوتاه تبدیل می‌کند. این ویژگی به مهندسین اجازه می‌دهد تا کانال‌ها را بدون اشغال فضای اضافی بین تجهیزات و سقف‌ها نصب کنند و طراحی داخلی و بهره‌برداری فضا بهینه باقی بماند.
دوام و مقاومت بالا
کانال اسپیرال با ساختار مارپیچی خود مقاومت بالایی در برابر فشار هوا، ضربه و لرزش دارد. استفاده از ورق‌های گالوانیزه یا آلومینیوم با پوشش ضد خوردگی طول عمر کانال را افزایش می‌دهد و نیاز به تعمیرات و تعویض در طول زمان کاهش می‌یابد. این مقاومت بالا باعث می‌شود کانال اسپیرال در پروژه‌های صنعتی با شرایط محیطی سخت، عملکرد مطلوبی داشته باشد.
کاهش نویز و ارتعاشات
ساختار یکپارچه و شکل دایره‌ای کانال، انتقال ارتعاشات ناشی از فن و جریان هوا به محیط را کاهش می‌دهد. این ویژگی مخصوصاً در ساختمان‌های اداری، تجاری و بیمارستان‌ها اهمیت دارد، زیرا محیطی آرام و بدون صدا برای کاربران فراهم می‌کند و کیفیت زندگی یا کار را افزایش می‌دهد.
سهولت نصب و نگهداری
کانال اسپیرال با طراحی مدولار و اتصالات استاندارد، نصب سریع و آسانی دارد. امکان تولید پیش‌ساخته و مونتاژ سریع در محل باعث کاهش زمان پروژه و هزینه‌های نصب می‌شود. همچنین نگهداری، تمیزکاری و بازرسی کانال اسپیرال نسبت به کانال‌های مستطیلی راحت‌تر است و نیاز به تعمیرات پیچیده کمتر دارد.
انعطاف‌پذیری در طراحی و کاربرد
کانال اسپیرال قابلیت اتصال با اتصالات مختلف، زانوها و شاخه‌ها را به راحتی دارد. این انعطاف‌پذیری باعث می‌شود تا در پروژه‌های با طراحی پیچیده، نصب آن آسان و سازگار با سایر تجهیزات HVAC باشد. همچنین، قابلیت عایق‌بندی حرارتی و صوتی کانال اسپیرال به افزایش کارایی سیستم و کاهش هدررفت انرژی کمک می‌کند.
مواد و متریال ساخت کانال اسپیرال
ورق گالوانیزه
ورق گالوانیزه رایج‌ترین متریال برای ساخت کانال اسپیرال است. این ورق به دلیل پوشش روی مقاوم در برابر خوردگی، طول عمر بالایی دارد و هزینه نگهداری سیستم را کاهش می‌دهد. ضخامت ورق بسته به نیاز پروژه و فشار هوا متفاوت است و معمولاً بین ۰.۵ تا ۱.۲ میلی‌متر انتخاب می‌شود.
ورق آلومینیوم
ورق آلومینیوم سبک‌تر از گالوانیزه است و نصب سریع‌تری دارد. این ماده مقاومت مناسبی در برابر خوردگی دارد و برای محیط‌هایی با رطوبت بالا یا دماهای متفاوت مناسب است. کانال‌های آلومینیومی به دلیل وزن کم، بار کمتری به ساختار ساختمان وارد می‌کنند.
پوشش‌های ضد خوردگی
برای افزایش دوام کانال اسپیرال، از پوشش‌های ضد زنگ و رنگ‌های صنعتی استفاده می‌شود. این پوشش‌ها به ویژه در محیط‌های صنعتی، فضاهای مرطوب یا نزدیک به منابع شیمیایی اهمیت دارند و از پوسیدگی و زنگ‌زدگی کانال جلوگیری می‌کنند.
عایق حرارتی و صوتی
برخی پروژه‌ها نیاز به عایق‌بندی کانال دارند. استفاده از عایق‌های حرارتی باعث کاهش اتلاف انرژی و کنترل دمای هوا می‌شود. همچنین عایق‌های صوتی، نویز ناشی از جریان هوا و فن را کاهش می‌دهند و محیطی آرامتر ایجاد می‌کنند.
استانداردها و کیفیت مواد
تمامی مواد مورد استفاده برای کانال اسپیرال باید با استانداردهای ملی و بین‌المللی مانند SMACNA، DIN و ASTM مطابقت داشته باشند. رعایت این استانداردها تضمین‌کننده کیفیت، دوام و ایمنی سیستم HVAC است و از مشکلات عملیاتی در طول عمر پروژه جلوگیری می‌کند.
طراحی کانال اسپیرال
محاسبه جریان هوا و دبی
در طراحی کانال اسپیرال، اولین گام تعیین دبی هوا (CFM یا m³/h) مورد نیاز برای فضاهای مختلف است. دبی هوا بر اساس تعداد نفرات، تجهیزات حرارتی، نیاز تهویه و استانداردهای ساختمانی محاسبه می‌شود. انتخاب صحیح دبی هوا تضمین‌کننده توزیع یکنواخت جریان و عملکرد بهینه سیستم HVAC است.
انتخاب قطر و ضخامت کانال
قطر کانال اسپیرال مستقیماً با دبی هوا و سرعت جریان مرتبط است. افزایش قطر کانال باعث کاهش سرعت هوا و افت فشار کمتر می‌شود، در حالی که کاهش قطر باعث افزایش سرعت و افت فشار بیشتر خواهد شد. ضخامت ورق نیز بر اساس فشار کاری سیستم و استانداردهای ساخت تعیین می‌شود تا استحکام کانال حفظ شود.
محاسبه افت فشار
افت فشار ناشی از اصطکاک هوا با دیواره کانال و اتصالات آن است. در کانال‌های اسپیرال، کاهش تعداد زانوها و طراحی یکنواخت مارپیچ، افت فشار را کاهش می‌دهد. محاسبات افت فشار برای تعیین توان فن و بهینه‌سازی انرژی سیستم اهمیت دارد.
طراحی اتصالات و شاخه‌ها
طراحی اتصالات، زانوها و شاخه‌ها باید به گونه‌ای باشد که جریان هوا بدون ایجاد گردابه یا تلاطم زیاد عبور کند. اتصالات استاندارد و زانوهای شعاع بلند در کانال اسپیرال رایج هستند و باعث کاهش افت فشار و نویز می‌شوند.
استفاده از نرم‌افزارهای طراحی
برای دقت بیشتر، از نرم‌افزارهای تخصصی طراحی کانال مانند Ductulator، AutoCAD، SolidWorks و نرم‌افزارهای شبیه‌سازی CFD استفاده می‌شود. این ابزارها کمک می‌کنند تا قطر، طول، افت فشار و اتصالات کانال با دقت بالا طراحی شود و از خطاهای عملیاتی جلوگیری شود.
روش‌های نصب کانال اسپیرال
مرحله آماده‌سازی
قبل از نصب، مسیر کانال باید بررسی و آماده شود. نقشه‌های طراحی، ابعاد و محل عبور کانال‌ها با دقت کنترل می‌شود تا هیچ برخورد با سازه یا تجهیزات دیگر رخ ندهد. ابزارها و تجهیزات مورد نیاز شامل بالابرها، جک‌ها، پیچ و مهره‌ها، بست‌ها و دستگاه‌های برش و مونتاژ کانال هستند.
نصب کانال اصلی
کانال اسپیرال اصلی بر اساس نقشه اجرا و با استفاده از اتصالات استاندارد به یکدیگر متصل می‌شوند. استفاده از بست‌های مقاوم و مهار مناسب کانال از لرزش و افت فشار غیرضروری جلوگیری می‌کند. فاصله نگهدارنده‌ها و نحوه تکیه‌گاه‌ها طبق استانداردهای SMACNA و DIN رعایت می‌شود.
اتصال شاخه‌ها و زانوها
شاخه‌ها، زانوها و انشعاب‌های کانال باید به صورت دقیق و با زاویه استاندارد نصب شوند تا جریان هوا یکنواخت باقی بماند. زانوهای شعاع بلند و اتصالات مدولار باعث کاهش افت فشار و کاهش نویز در سیستم می‌شوند.
رعایت نکات ایمنی
در هنگام نصب، رعایت نکات ایمنی حیاتی است. استفاده از تجهیزات حفاظت فردی، ایمن‌سازی محل کار، کنترل وزن کانال‌ها و توجه به ارتفاع نصب از جمله موارد ضروری هستند. همچنین نصب در محیط‌های صنعتی با رعایت فاصله از تجهیزات برقی و حرارتی انجام می‌شود.
بازرسی حین نصب
در طول نصب، کیفیت جوش‌ها، اتصالات و هم‌محوری کانال‌ها بررسی می‌شود. این کنترل‌ها از نشتی هوا، کاهش راندمان سیستم و مشکلات آتی جلوگیری می‌کنند و تضمین‌کننده عملکرد بهینه HVAC هستند.
تست و بازرسی پس از نصب
بازرسی بصری
پس از نصب کانال اسپیرال، ابتدا یک بازرسی بصری انجام می‌شود. اتصالات، بست‌ها، زانوها و شاخه‌ها بررسی می‌شوند تا مطمئن شویم هیچ نقص، درز یا آسیب مکانیکی وجود ندارد. همچنین هم‌محوری و تراز بودن کانال‌ها کنترل می‌شود.
تست نشتی
یکی از مهم‌ترین مراحل، تست نشتی هوا است. این کار معمولاً با دستگاه‌های فشار هوا انجام می‌شود تا اطمینان حاصل شود که کانال‌ها هوا را به صورت کامل و بدون هدررفت انتقال می‌دهند. نشتی‌ها می‌توانند باعث کاهش راندمان سیستم و افزایش مصرف انرژی شوند.
کنترل افت فشار
افت فشار در طول مسیر کانال اندازه‌گیری می‌شود و با محاسبات طراحی مقایسه می‌شود. در صورت اختلاف قابل توجه، اصلاحات لازم در اتصالات، زانوها یا شاخه‌ها انجام می‌شود تا جریان هوا بهینه شود.
تست عملکرد سیستم
پس از نصب و کنترل نشتی و افت فشار، سیستم HVAC به صورت کامل راه‌اندازی می‌شود. جریان هوا، دما، صدا و ارتعاش کانال‌ها بررسی می‌شوند تا از عملکرد صحیح کل سیستم اطمینان حاصل شود.
مستندسازی و گزارش‌دهی
تمام نتایج تست و بازرسی ثبت و مستندسازی می‌شوند. این اطلاعات برای نگهداری آینده، رفع اشکال و تضمین کیفیت پروژه حیاتی هستند و می‌توانند در پروژه‌های مشابه به عنوان مرجع استفاده شوند.
نگهداری و تعمیرات کانال اسپیرال
بازرسی دوره‌ای
کانال‌های اسپیرال نیاز به بررسی دوره‌ای دارند تا عملکرد بهینه سیستم HVAC حفظ شود. بازدید بصری، کنترل اتصالات، بست‌ها و زانوها و بررسی وجود هرگونه نشتی یا خوردگی، جزء برنامه‌های معمول نگهداری هستند.
تمیزکاری و حذف گرد و غبار
جمع شدن گرد و غبار و ذرات معلق در کانال‌ها می‌تواند باعث کاهش جریان هوا و افزایش فشار شود. تمیزکاری دوره‌ای کانال‌ها با جاروبرقی صنعتی یا ابزارهای مخصوص، عملکرد بهینه سیستم را تضمین می‌کند و عمر کانال را افزایش می‌دهد.
کنترل خوردگی و آسیب مکانیکی
کانال‌های اسپیرال فلزی ممکن است در طول زمان دچار خوردگی یا آسیب مکانیکی شوند. بررسی پوشش ضد خوردگی، تعمیر رنگ و پوشش و تعویض بخش‌های آسیب‌دیده باعث جلوگیری از گسترش خسارت و افزایش دوام کانال می‌شود.
تعمیر و تعویض قطعات
در صورت مشاهده نقص یا خرابی در اتصالات، زانوها یا شاخه‌ها، تعمیر سریع ضروری است. در موارد شدید، تعویض قطعات آسیب‌دیده ضروری است تا عملکرد جریان هوا و راندمان انرژی حفظ شود.
مستندسازی نگهداری
ثبت زمان و نوع نگهداری، نتایج بازرسی‌ها و اقدامات تعمیراتی، برای برنامه‌ریزی آینده و تضمین کیفیت سیستم HVAC ضروری است. این مستندسازی به مهندسین و پیمانکاران کمک می‌کند تا بازدهی سیستم را در طول عمر آن بهینه نگه دارند.
مطالعه موردی: نصب کانال اسپیرال در پروژه HVAC
معرفی پروژه
یکی از پروژه‌های موفق نصب کانال اسپیرال، متعلق به سایت هدایت تهویه البرز است. این پروژه شامل سیستم تهویه مطبوع مرکزی در یک ساختمان تجاری-اداری بود که نیاز به جریان هوای یکنواخت، کاهش نویز و صرفه‌جویی در مصرف انرژی داشت.
چالش‌ها و نیازها
- فضاهای محدود و ارتفاع سقف پایین
- نیاز به کاهش افت فشار و افزایش راندمان فن
- کنترل نویز و ارتعاش در محیط‌های اداری
- رعایت استانداردهای ملی و بین‌المللی HVAC
راهکار اجرایی
- استفاده از کانال اسپیرال با قطر و ضخامت مناسب بر اساس محاسبات دقیق دبی و افت فشار
- نصب زانوها و شاخه‌ها با شعاع بلند برای کاهش افت فشار و نویز
- استفاده از ورق گالوانیزه با پوشش ضد خوردگی و عایق صوتی
- بررسی و کنترل اتصالات و هم‌محوری کانال‌ها حین نصب
نتایج
- کاهش افت فشار تا ۲۰٪ نسبت به کانال مستطیلی مشابه
- کاهش نویز و ارتعاش محیطی
- بهبود یکنواختی جریان هوا در تمامی فضاها
- صرفه‌جویی در انرژی و کاهش هزینه‌های عملیاتی
- نصب سریع و کاهش زمان پروژه نسبت به روش‌های سنتی
درس‌های آموخته شده
این پروژه نشان داد که کانال اسپیرال نه تنها باعث بهینه‌سازی عملکرد سیستم HVAC می‌شود، بلکه نصب سریع، کاهش هزینه‌ها و دوام بالای سیستم را نیز به همراه دارد. رعایت استانداردها و طراحی دقیق، کلید موفقیت در پروژه‌های صنعتی و ساختمانی است.
نتیجه‌گیری
کانال اسپیرال به عنوان یکی از اجزای حیاتی سیستم‌های HVAC، نقش کلیدی در بهبود جریان هوا، کاهش افت فشار و افزایش راندمان انرژی دارد. طراحی دایره‌ای و ساختار مارپیچی آن باعث کاهش نویز و ارتعاش، افزایش دوام و کاهش نیاز به تعمیرات و نگهداری می‌شود. استفاده از متریال مقاوم مانند ورق گالوانیزه یا آلومینیوم و امکان عایق‌بندی حرارتی و صوتی، کارایی سیستم را بهینه می‌کند و طول عمر کانال را افزایش می‌دهد.
مزایای کانال اسپیرال شامل نصب سریع و آسان، صرفه‌جویی در فضای نصب، انعطاف‌پذیری در طراحی و کاهش هزینه‌های عملیاتی است. با رعایت استانداردهای ملی و بین‌المللی و اجرای دقیق طراحی و نصب، سیستم‌های HVAC قادر به تأمین تهویه مطبوع مطمئن، یکنواخت و با کیفیت خواهند بود.
مطالعه موردی نصب کانال اسپیرال در پروژه هدایت تهویه البرز نشان داد که انتخاب و نصب صحیح این کانال‌ها می‌تواند باعث بهینه‌سازی جریان هوا، کاهش مصرف انرژی و ایجاد محیطی آرام و کارآمد شود. به طور کلی، کانال اسپیرال یک راهکار اقتصادی، پایدار و کارآمد برای پروژه‌های ساختمانی و صنعتی است و به مهندسین و پیمانکاران کمک می‌کند سیستم‌های تهویه مطبوع با عملکرد بالا طراحی و اجرا کنند.
