مقدمه
اهمیت کانال TDF در مسیرهای پیچیده HVAC
در سیستم‌های تهویه مطبوع (HVAC)، انتقال هوای مطبوع با راندمان بالا یکی از اصول کلیدی طراحی و اجرا است.
کانال TDF (Transverse Duct Flange) با ساختار فلنجی مستطیلی، امکان اتصال سریع و دقیق قطعات کانال را فراهم می‌کند و برای مسیرهای خم‌دار، طولانی یا پیچیده، انتخاب ایده‌آل محسوب می‌شود. این کانال علاوه بر کاهش زمان نصب، راندمان انرژی سیستم را افزایش داده و نشت هوا را به حداقل می‌رساند.
چالش‌های مسیرهای پیچیده
- مسیرهای خم‌دار و محدود نیازمند انعطاف و دقت در اتصال کانال
- طول مسیرهای طولانی باعث افزایش افت فشار و کاهش دبی هوا می‌شود
- نصب نامناسب یا اتصالات غیر استاندارد باعث نشتی هوا، کاهش راندمان و افزایش هزینه‌های نگهداری خواهد شد
هدف مقاله
در این مقاله، به موارد زیر پرداخته خواهد شد:
- ویژگی‌ها و ساختار کانال TDF
- روش‌های نصب استاندارد برای جلوگیری از نشت و افت فشار
- نکات ایمنی و نگهداری دوره‌ای
- ارائه مثال‌های عملی و مقایسه عملکرد کانال در شرایط مختلف
کانال TDF و ویژگی‌های آن برای مسیرهای پیچیده

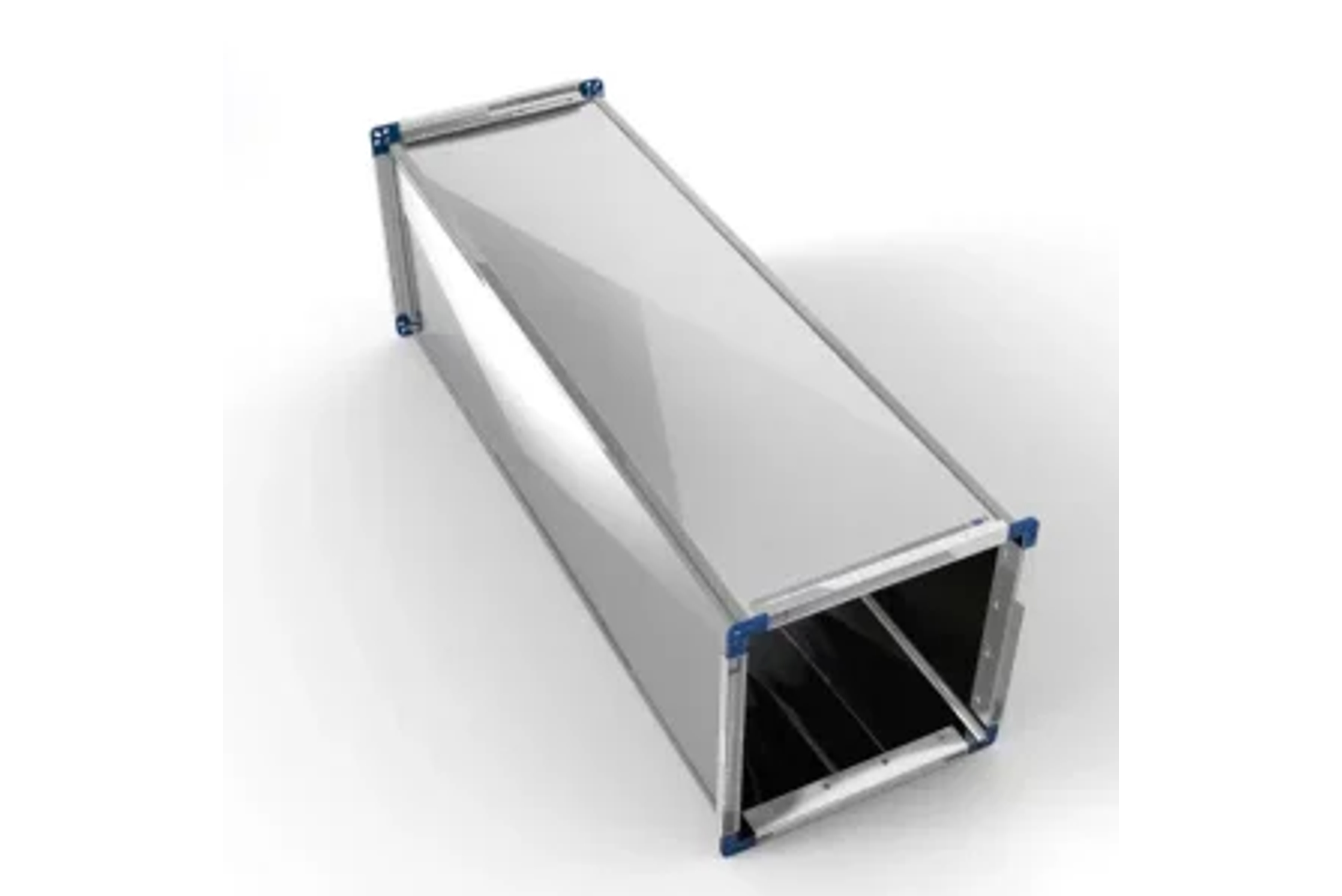

کانال TDF (Transverse Duct Flange) با طراحی فلنجی مستطیلی و ساختار مقاوم، به طور ویژه برای مسیرهای پیچیده و خم‌دار سیستم‌های HVAC مناسب است. این طراحی باعث می‌شود نصب سریع، دقیق و با حداقل نشت هوا انجام شود، حتی در مسیرهای طولانی و پرپیچ و خم.
اجزای اصلی کانال TDF
۱️⃣ بدنه کانال
- ضخامت ورق براساس فشار کاری سیستم و دبی هوا تعیین می‌شود
- وظیفه هدایت هوا و مقاومت مکانیکی را بر عهده دارد
۲️⃣ فلنج‌های عرضی
- فلنج‌های TDF امکان اتصال سریع و دقیق قطعات کانال را فراهم می‌کنند
- آب‌بندی کامل بین قطعات باعث کاهش نشت هوا و حفظ دبی طراحی شده می‌شود
۳️⃣ عایق (اختیاری)
- عایق داخلی یا خارجی برای کاهش صدا و اتلاف حرارتی استفاده می‌شود
- مواد رایج: پشم شیشه، پلی‌اورتان یا فوم مقاوم
ویژگی‌های کلیدی برای مسیرهای پیچیده
۱️⃣ نصب سریع و آسان
- اتصال فلنجی بدون نیاز به جوشکاری یا پیچ‌کاری طولانی
- کاهش هزینه و زمان نیروی انسانی در پروژه‌های پیچیده
۲️⃣ کاهش نشت هوا
- آب‌بندی دقیق فلنج‌ها باعث حفظ دبی و فشار هوا در مسیرهای خم‌دار می‌شود
- راندمان انرژی سیستم به شکل قابل توجهی افزایش می‌یابد
۳️⃣ مقاومت مکانیکی بالا
- بدنه مقاوم و فلنج‌های استاندارد، کانال را در برابر خمیدگی و ضربه محافظت می‌کند
- مناسب مسیرهای طولانی و فشار بالا
۴️⃣ انعطاف‌پذیری در مسیرهای پیچیده
- امکان اتصال دقیق کانال‌ها حتی در مسیرهای محدود و خم‌دار
- مناسب پروژه‌های مسکونی، تجاری و صنعتی
۵️⃣ کاهش هزینه نگهداری و افزایش دوام
- مواد مقاوم و طراحی استاندارد باعث کاهش تعمیرات مکرر
- طول عمر سیستم و تجهیزات مرتبط افزایش می‌یابد
جدول اجزای کانال TDF و ویژگی‌ها برای مسیرهای پیچیده
| جزء کانال | جنس/مواد | عملکرد اصلی | مزیت در مسیر پیچیده |
|---|---|---|---|
| بدنه کانال | گالوانیزه، آلومینیوم، استیل | هدایت هوا و مقاومت مکانیکی | تحمل فشار و خم‌های متعدد |
| فلنج عرضی | همان ورق بدنه | اتصال قطعات و آب‌بندی | کاهش نشت هوا و نصب سریع |
| عایق (اختیاری) | پشم شیشه، پلی‌اورتان | کاهش صدا و اتلاف حرارت | بهبود راندمان انرژی و آسایش صوتی |
نکات انتخاب کانال TDF مناسب برای مسیرهای خم‌دار و پیچیده
انتخاب کانال TDF مناسب برای مسیرهای خم‌دار و پیچیده، نقش مستقیم در کارایی سیستم HVAC، کاهش نشت هوا و طول عمر تجهیزات دارد. رعایت نکات فنی و تطبیق کانال با شرایط محیطی باعث می‌شود سیستم با راندمان بالا و حداقل هزینه نگهداری کار کند.
۱️⃣ انتخاب جنس ورق مناسب
- گالوانیزه: رایج‌ترین و اقتصادی‌ترین گزینه، مناسب پروژه‌های مسکونی و تجاری
- آلومینیوم: سبک و مقاوم در برابر خوردگی، مناسب مسیرهای کوتاه و متوسط
- استیل: مقاوم‌ترین جنس، مناسب محیط‌های صنعتی، مسیرهای طولانی و فشار بالا
۲️⃣ انتخاب عایق مناسب
- بدون عایق: مسیرهای کوتاه و پروژه‌های مسکونی با نیاز کم به کاهش صدا و حرارت
- عایق داخلی: کاهش صدا و اتلاف حرارت، مناسب دفاتر، مدارس و بیمارستان‌ها
- عایق خارجی: مقاومت بالا، کاهش صدا و حرارت در مسیرهای طولانی و صنعتی
📌 نکته عملی: نوع عایق باید با طول مسیر، شرایط محیطی و نیاز به آسایش صوتی و حرارتی هماهنگ باشد.
۳️⃣ ضخامت ورق و فشار کاری
- ضخامت ورق باید متناسب با فشار کاری سیستم و طول مسیر انتخاب شود
- افزایش ضخامت ورق باعث افزایش مقاومت مکانیکی و کاهش تغییر شکل کانال در خم‌ها می‌شود
۴️⃣ بررسی طول مسیر و تعداد خم‌ها
- تعداد خم‌ها و زاویه مسیر تأثیر مستقیم بر افت فشار و جریان هوا دارد
- شعاع خم استاندارد حداقل ۱.۵ برابر قطر کانال توصیه می‌شود
۵️⃣ انتخاب نوع کانال با توجه به پروژه
- مسیر کوتاه و کم‌خم: کانال بدون عایق یا با عایق داخلی سبک
- مسیر متوسط با چند خم: کانال با عایق داخلی و فلنج مقاوم
- مسیر طولانی و صنعتی با فشار بالا: کانال با عایق خارجی و ورق استیل مقاوم
نکاتی که باید برای انتخاب کانال TDF برای مسیرهای پیچیده بدانید:
| معیار انتخاب | گزینه پیشنهادی | کاربرد |
|---|---|---|
| جنس ورق | گالوانیزه، آلومینیوم، استیل | متناسب با محیط و فشار کاری |
| نوع عایق | بدون عایق، داخلی، خارجی | مسیر کوتاه، متوسط یا طولانی |
| ضخامت ورق | متناسب با فشار و طول مسیر | افزایش مقاومت مکانیکی و کاهش تغییر شکل |
| شعاع خم | حداقل ۱.۵ برابر قطر کانال | کاهش افت فشار و حفظ جریان یکنواخت |
| تعداد خم‌ها | کمتر = ساده، بیشتر = نیاز به مهار | انتخاب کانال و فلنج مناسب برای مسیر پیچیده |
نصب کانال TDF در مسیرهای پیچیده و خم‌دار
رعایت نکات نصب باعث می‌شود سیستم HVAC با عملکرد بهینه و طول عمر بالا کار کند.
۱️⃣ رعایت شعاع خم استاندارد
- برای جلوگیری از تغییر شکل کانال و کاهش افت فشار، شعاع خم باید حداقل ۱.۵ برابر عرض یا قطر کانال باشد
- در مسیرهای متعدد خم‌دار، فاصله بین خم‌ها باید طوری انتخاب شود که جریان هوا یکنواخت باقی بماند
📌 نکته عملی: خم‌های تیز باعث ایجاد صدا، افت فشار و افزایش نشت هوا می‌شوند.
۲️⃣ اتصال فلنج‌ها و آب‌بندی
- استفاده از فلنج‌های TDF برای اتصال قطعات کانال بدون نیاز به جوشکاری یا پیچ‌کاری طولانی
- استفاده از واشرها و مواد آب‌بندی استاندارد برای جلوگیری از نشت هوا
- بررسی صحیح تمام اتصالات بعد از نصب
📌 نتیجه: حفظ راندمان انرژی سیستم و کاهش هدررفت هوا
۳️⃣ مهار و نگهداری کانال
- نصب نگهدارنده‌ها در فواصل استاندارد برای جلوگیری از افتادگی و خمیدگی کانال
- استفاده از براکت‌ها و مهارهای مناسب برای مسیرهای طولانی و خم‌دار
- اطمینان از تراز بودن کانال و عدم فشار اضافی به فلنج‌ها
📌 نتیجه: کاهش لرزش و صدای سیستم، افزایش دوام کانال
۴️⃣ نصب عایق (در صورت نیاز)
- عایق داخلی یا خارجی باید قبل یا بعد از نصب کانال با دقت کار شود
- جلوگیری از آسیب به عایق هنگام نصب و اتصال قطعات
- اطمینان از پوشش کامل کانال برای حفظ کارایی حرارتی و صوتی
۵️⃣ بررسی و تست پس از نصب
- بررسی نشت هوا با تست فشار یا دود
- بررسی هم‌ترازی کانال و سلامت فلنج‌ها
- تنظیم مهارها و نگهدارنده‌ها در صورت نیاز
جدول نکات نصب کانال TDF در مسیرهای پیچیده
| نکته نصب | اهمیت | نتیجه رعایت |
|---|---|---|
| رعایت شعاع خم استاندارد | ⭐⭐⭐⭐⭐ | کاهش افت فشار و صدا |
| اتصال فلنج و آب‌بندی | ⭐⭐⭐⭐⭐ | حفظ راندمان انرژی و کاهش نشت |
| مهار و نگهداری | ⭐⭐⭐⭐ | جلوگیری از افتادگی و لرزش |
| نصب عایق | ⭐⭐⭐⭐ | بهبود آسایش حرارتی و صوتی |
| بررسی و تست پس از نصب | ⭐⭐⭐⭐⭐ | اطمینان از عملکرد صحیح سیستم |
۱️⃣ مقایسه کانال TDF با سایر کانال‌ها در مسیرهای خم‌دار
کانال TDF به دلیل طراحی فلنجی و ساختار مقاوم، نسبت به سایر کانال‌ها مانند اسپیرال و LSF مزایای قابل توجهی در مسیرهای خم‌دار دارد:
- نصب سریع و دقیق: اتصال فلنجی بدون نیاز به جوشکاری طولانی یا پیچ‌کاری
- کاهش نشت هوا: آب‌بندی دقیق در تمام اتصالات
- مقاومت مکانیکی: تحمل فشار و خم‌های متعدد
جدول مقایسه کانال‌ها
| ویژگی | کانال اسپیرال | کانال LSF | کانال TDF |
|---|---|---|---|
| نصب سریع | ❌ زمان‌بر | متوسط | ✅ سریع |
| نشت هوا | متوسط | متوسط | کم |
| مقاومت خم | متوسط | متوسط | بالا |
| مسیر پیچیده | محدود | محدود | عالی |
| نیاز به ابزار ویژه | متوسط | بله | کمتر |
📌 نتیجه: برای مسیرهای خم‌دار، کانال TDF انتخاب بهینه است.
۲️⃣ تاثیر جنس ورق و ضخامت بر عملکرد در مسیر خم‌دار
جنس ورق:
- گالوانیزه: اقتصادی و رایج، مناسب مسیر کوتاه و متوسط
- آلومینیوم: سبک، مقاوم در برابر خوردگی، نصب آسان
- استیل: مقاوم‌ترین گزینه، مناسب مسیر طولانی و فشار بالا
ضخامت ورق:
- ضخامت بالاتر: مقاومت بیشتر، جلوگیری از تغییر شکل در خم‌ها
- ضخامت پایین‌تر: سبک‌تر، مناسب مسیرهای کوتاه و کم فشار
۳️⃣ تکنیک‌های بهینه‌سازی مسیر کانال
- کاهش تعداد خم‌ها و طول مسیر غیرضروری
- رعایت شعاع خم استاندارد (حداقل ۱.۵ برابر عرض کانال)
- استفاده از فلنج‌ها و اتصالات استاندارد برای مسیرهای محدود
- طراحی مسیر برای حداقل افت فشار و جریان یکنواخت هوا
جدول نمونه بهینه‌سازی مسیر
| نوع مسیر | تعداد خم‌ها | افت فشار | توصیه نصب |
|---|---|---|---|
| کوتاه و کم خم | ۱-۲ | کم | کانال بدون عایق |
| متوسط با خم‌های متعدد | ۳-۵ | متوسط | کانال با عایق داخلی |
| طولانی و پیچیده | ۵+ | بالا | کانال با عایق خارجی و فلنج مقاوم |
۴️⃣ نکات ایمنی هنگام نصب
- استفاده از لباس و دستکش ایمنی برای محافظت از تکنسین‌ها
- رعایت فاصله مناسب از تجهیزات برق و حرارت
- استفاده از ابزار استاندارد برای نصب فلنج‌ها و مهارها
📌 نتیجه: ایمنی تکنسین‌ها و جلوگیری از آسیب به کانال
۵️⃣ روش‌های نگهداری پیشگیرانه
- بررسی دوره‌ای اتصالات و فلنج‌ها
- بررسی آسیب به بدنه و عایق
- شستشو و تمیزکاری کانال‌ها در صورت نیاز
- تعویض عایق آسیب‌دیده برای حفظ راندمان انرژی
جدول سرویس و نگهداری
| اقدام نگهداری | فرکانس | اهمیت |
|---|---|---|
| بررسی فلنج‌ها و اتصالات | هر ۶ ماه | ⭐⭐⭐⭐⭐ |
| بررسی عایق | هر ۶ ماه | ⭐⭐⭐⭐ |
| تمیزکاری کانال | سالیانه | ⭐⭐⭐⭐ |
| تعویض قطعات آسیب‌دیده | در صورت نیاز | ⭐⭐⭐⭐⭐ |
۶️⃣ نمونه‌های عملی و مطالعه موردی
مسکونی
- مسیر کوتاه با دو خم
- کانال بدون عایق، نصب سریع و اقتصادی
- راندمان سیستم حفظ شد، هزینه نگهداری کم بود
تجاری
- مسیر متوسط با چهار خم
- کانال با عایق داخلی برای کاهش صدا و اتلاف حرارت
- راندمان انرژی و آسایش صوتی بهبود یافت
صنعتی
- مسیر طولانی با پنج خم و فشار بالا
- کانال با عایق خارجی و ورق استیل مقاوم
- کاهش نشت هوا و افت فشار، طول عمر تجهیزات افزایش یافت
مزایای کلیدی کانال TDF
- نصب سریع و آسان: اتصال فلنجی بدون نیاز به جوشکاری طولانی یا پیچ‌کاری
- مقاومت مکانیکی بالا: تحمل خم‌های متعدد و فشارهای بالا
- کاهش هزینه نگهداری و طول عمر بالا: مواد مقاوم و طراحی استاندارد
- بهبود آسایش حرارتی و صوتی: با استفاده از عایق داخلی یا خارجی
نکات مهم انتخاب کانال برای مسیرهای خم‌دار
- جنس ورق: گالوانیزه، آلومینیوم یا استیل، متناسب با محیط و فشار کاری
- نوع عایق: بدون عایق، داخلی یا خارجی با توجه به مسیر و نیاز به آسایش صوتی/حرارتی
- ضخامت ورق: برای افزایش مقاومت مکانیکی و جلوگیری از تغییر شکل در خم‌ها
- شعاع خم: حداقل ۱.۵ برابر عرض کانال برای کاهش افت فشار
- تعداد خم‌ها و طول مسیر: مسیرهای طولانی و با خم زیاد نیازمند فلنج‌ها و مهارهای استاندارد
روش‌های نصب موفق کانال TDF در مسیرهای پیچیده
- رعایت شعاع خم استاندارد
- استفاده از فلنج‌ها و آب‌بندی دقیق
- نصب مهارها و نگهدارنده‌ها برای جلوگیری از افتادگی و لرزش
- نصب و حفاظت از عایق داخلی یا خارجی
- بررسی و تست پس از نصب برای اطمینان از عملکرد صحیح سیستم
مزایای عملی در پروژه‌های واقعی
- پروژه مسکونی: مسیر کوتاه، نصب سریع، هزینه کم
- پروژه تجاری: مسیر متوسط با چند خم، کاهش صدا و هدررفت حرارت
- پروژه صنعتی: مسیر طولانی و فشار بالا، کاهش نشت هوا و افزایش طول عمر تجهیزات
جمع‌بندی کلی
کانال TDF نه تنها یک راهکار استاندارد و فنی برای مسیرهای پیچیده HVAC است، بلکه با رعایت نکات انتخاب، نصب و نگهداری، مزایای زیر را به همراه دارد:
- راندمان انرژی بالا
- کاهش نشت هوا و افت فشار
- افزایش طول عمر تجهیزات و کاهش هزینه نگهداری
- بهبود آسایش حرارتی و صوتی محیط
