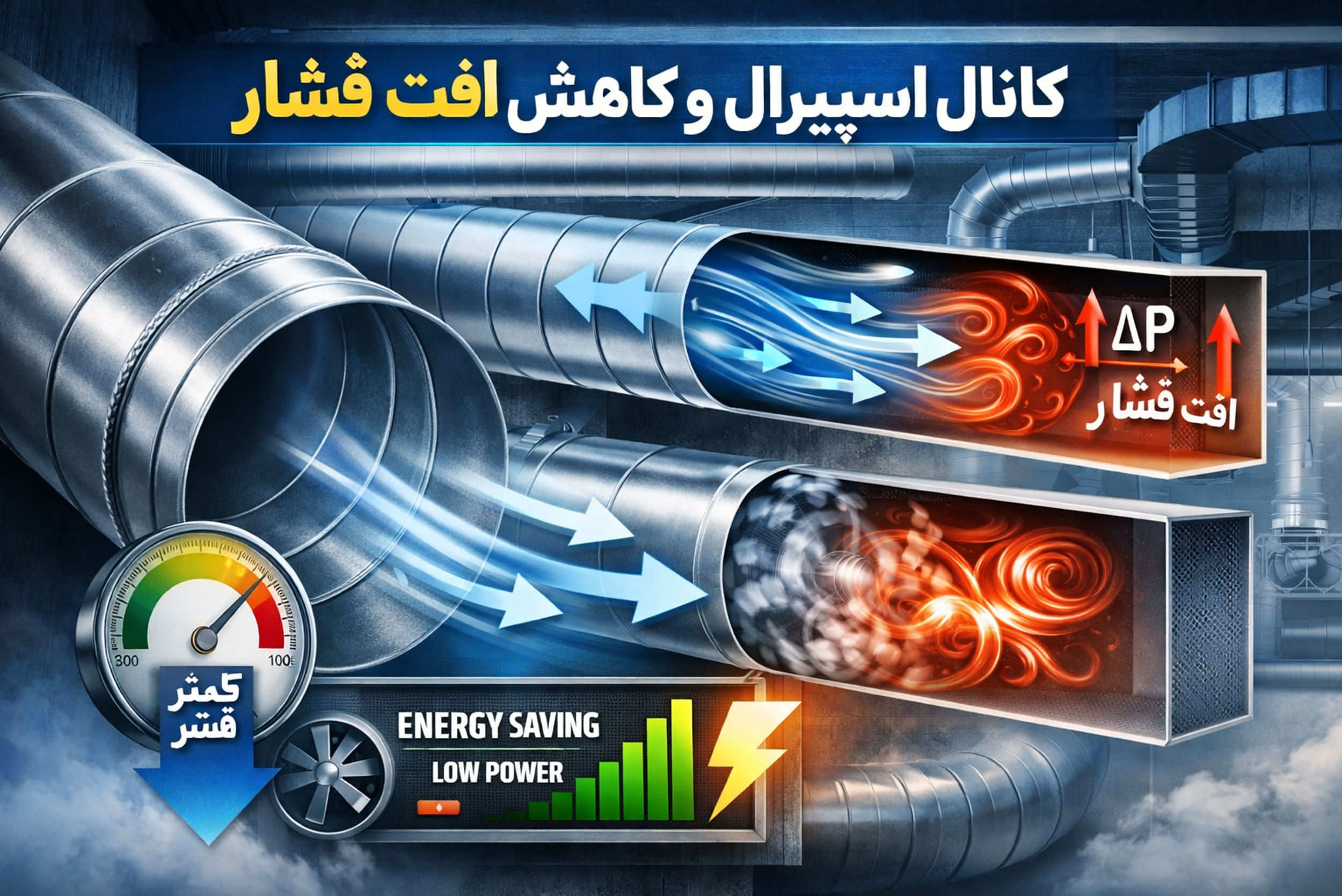

کانال اسپیرال و کاهش افت فشار

اهمیت افت فشار در سیستم‌های تهویه

در سیستم‌های تهویه مطبوع و صنعتی، افت فشار یکی از عوامل تعیین‌کننده در عملکرد صحیح شبکه کانال‌کشی به شمار می‌رود. افت فشار به کاهش انرژی جریان هوا در طول مسیر انتقال گفته می‌شود که معمولاً به دلیل اصطکاک هوا با دیواره کانال، تغییر جهت جریان و وجود اتصالات مختلف ایجاد می‌شود. هرچه این افت بیشتر باشد، سیستم برای جبران آن نیاز به توان بالاتری خواهد داشت.

تأثیر افت فشار بر عملکرد و مصرف انرژی

افزایش افت فشار باعث می‌شود فن‌ها با دور و توان بیشتری کار کنند. این موضوع نه‌تنها مصرف انرژی الکتریکی را افزایش می‌دهد، بلکه استهلاک تجهیزات را نیز بالا می‌برد. علاوه بر این، افت فشار زیاد می‌تواند باعث کاهش دبی هوای خروجی و توزیع نامناسب هوا در فضاهای مختلف شود که مستقیماً بر آسایش کاربران تأثیر منفی می‌گذارد.

نقش انتخاب کانال در کنترل افت فشار

یکی از مؤثرترین راهکارها برای کاهش افت فشار، انتخاب صحیح نوع کانال هواست. شکل مقطع کانال، کیفیت سطح داخلی و نوع اتصالات، همگی در میزان مقاومت مسیر جریان نقش دارند. در این میان، کانال‌هایی با طراحی مهندسی‌شده می‌توانند بخش قابل‌توجهی از تلفات انرژی را کاهش دهند.

کانال اسپیرال؛ راهکار مهندسی کاهش افت فشار

کانال اسپیرال با مقطع دایره‌ای و سطح داخلی صاف، شرایط ایده‌آلی برای عبور یکنواخت هوا فراهم می‌کند. این ساختار باعث کاهش تلاطم و اصطکاک شده و در نتیجه افت فشار خطی و موضعی در مسیر کانال‌کشی کمتر می‌شود. به همین دلیل، کانال اسپیرال در بسیاری از پروژه‌های مدرن تهویه به‌عنوان گزینه‌ای استاندارد مورد استفاده قرار می‌گیرد.

اهمیت بررسی افت فشار در پروژه‌های تهویه

کنترل افت فشار در مرحله طراحی و اجرا، نقش مهمی در افزایش راندمان کل سیستم دارد. استفاده از کانال اسپیرال به مهندسان کمک می‌کند تا با حفظ دبی هوا، مصرف انرژی را کاهش داده و عملکرد پایدارتری برای سیستم تهویه ایجاد کنند. همین موضوع اهمیت بررسی تخصصی رابطه بین کانال اسپیرال و کاهش افت فشار را دوچندان می‌کند.

تعریف افت فشار در کانال‌های هوا

افت فشار به کاهش انرژی جریان هوا در طول مسیر کانال‌کشی گفته می‌شود که به‌صورت اختلاف فشار بین ابتدای مسیر و انتهای آن قابل اندازه‌گیری است. این پدیده در تمامی سیستم‌های تهویه وجود دارد، اما میزان آن بسته به طراحی شبکه، نوع کانال و کیفیت اجرا متفاوت است. کنترل افت فشار یکی از اصول اصلی طراحی بهینه سیستم‌های HVAC محسوب می‌شود.

نقش اصطکاک در افت فشار خطی

یکی از مهم‌ترین عوامل ایجاد افت فشار، اصطکاک هوا با دیواره‌های داخلی کانال است. هرچه سطح داخلی کانال زبرتر باشد یا مسیر طولانی‌تر شود، میزان اصطکاک افزایش یافته و افت فشار خطی بیشتری ایجاد می‌شود. کیفیت ساخت کانال و یکنواختی سطح داخلی، نقش مستقیمی در کاهش این نوع افت فشار دارد.

افت فشار موضعی ناشی از تغییر مسیر

علاوه بر افت فشار خطی، تغییر جهت جریان هوا نیز باعث ایجاد افت فشار موضعی می‌شود. زانویی‌ها، سه‌راهی‌ها، تبدیل‌ها و انشعابات، نقاطی هستند که جریان هوا دچار تلاطم می‌شود. طراحی نامناسب این اجزا می‌تواند افت فشار قابل توجهی در سیستم ایجاد کند و راندمان کلی را کاهش دهد.

تأثیر شکل مقطع کانال بر جریان هوا

شکل هندسی کانال نقش مهمی در میزان افت فشار دارد. کانال‌هایی با مقطع غیر یکنواخت یا دارای گوشه‌های تیز، باعث ایجاد جریان‌های گردابی و افزایش مقاومت مسیر می‌شوند. در مقابل، مقطع دایره‌ای امکان عبور یکنواخت هوا را فراهم کرده و افت فشار را کاهش می‌دهد.

اهمیت طراحی صحیح شبکه کانال‌کشی

حتی با استفاده از کانال مناسب، طراحی نادرست مسیر می‌تواند باعث افزایش افت فشار شود. طول بیش از حد مسیر، تعداد زیاد اتصالات و تغییرات ناگهانی در سطح مقطع، همگی عواملی هستند که باید در مرحله طراحی کنترل شوند. به همین دلیل، شناخت دقیق عوامل ایجاد افت فشار، پایه انتخاب صحیح کانال اسپیرال در سیستم‌های تهویه به شمار می‌رود.

مقطع دایره‌ای و مزایای آیرودینامیکی

یکی از مهم‌ترین ویژگی‌های کانال اسپیرال، مقطع دایره‌ای آن است. این شکل هندسی باعث می‌شود هوا با کمترین اصطکاک و تلاطم در مسیر حرکت کند. در کانال‌های چهارگوش، گوشه‌های تیز جریان هوا را مختل کرده و باعث ایجاد گردابه و افت فشار بیشتر می‌شوند. در مقابل، کانال اسپیرال مسیر یکنواختی برای عبور هوا فراهم می‌کند که افت فشار را کاهش داده و انرژی مورد نیاز فن را کم می‌کند.

تأثیر درز مارپیچی بر جریان هوا

درز مارپیچی که در طول تولید کانال اسپیرال ایجاد می‌شود، علاوه بر استحکام مکانیکی، باعث هدایت روان‌تر هوا می‌شود. این طراحی مهندسی، جریان هوا را به سمت مسیر مرکزی هدایت کرده و از تلاطم در اطراف دیواره جلوگیری می‌کند. نتیجه آن کاهش افت فشار موضعی و افزایش راندمان کل شبکه تهویه است.

کاهش تلاطم و یکنواختی سرعت هوا

یکی دیگر از مزایای ساختار هندسی کانال اسپیرال، ایجاد جریان یکنواخت با سرعت پایدار در طول مسیر است. یکنواختی جریان باعث می‌شود انرژی هوا به‌صورت یکنواخت مصرف شود و فشار در طول کانال افت نکند. این ویژگی در پروژه‌های بزرگ HVAC اهمیت ویژه‌ای دارد، زیرا در مسیرهای طولانی و شبکه‌های پیچیده، جلوگیری از افت فشار موضعی و خطی حیاتی است.

مقایسه با کانال‌های سنتی

کانال‌های چهارگوش و غیر دایره‌ای در بسیاری از موارد باعث افت فشار بیشتری می‌شوند. سطح غیر یکنواخت و گوشه‌های تیز مسیر هوا را دچار آشفتگی می‌کنند. در حالی که کانال اسپیرال با طراحی دایره‌ای و یکنواخت، جریان را به شکل پایدار هدایت کرده و نیاز به فن‌های پرتوان‌تر را کاهش می‌دهد. این موضوع هم مصرف انرژی را کاهش می‌دهد و هم طول عمر تجهیزات تهویه را افزایش می‌دهد.

اهمیت مهندسی دقیق در ساخت کانال اسپیرال

برای دستیابی به مزایای کاهش افت فشار، تنها انتخاب کانال اسپیرال کافی نیست. کیفیت ورق، ضخامت مناسب، دقت در درز مارپیچی و کنترل ابعاد، نقش مهمی در عملکرد هوا دارند. هرگونه نقص در ساخت می‌تواند جریان را مختل کرده و باعث افزایش افت فشار شود. بنابراین، مهندسی دقیق تولید و رعایت استانداردهای بین‌المللی، عامل کلیدی در کاهش افت فشار در کانال اسپیرال است.

ارتباط سطح داخلی صاف با کاهش اصطکاک

یکی از ویژگی‌های برجسته کانال اسپیرال، سطح داخلی صاف و یکنواخت آن است. این ویژگی باعث می‌شود جریان هوا به آرامی از داخل کانال عبور کند و اصطکاک بین هوا و دیواره‌ها به حداقل برسد. هرچه اصطکاک کمتر باشد، افت فشار در مسیر کاهش می‌یابد و انرژی فن برای جبران فشار کمتر مصرف می‌شود. به همین دلیل، سطح داخلی صاف، نقش کلیدی در عملکرد بهینه سیستم تهویه دارد.

فرآیند تولید و اهمیت کیفیت سطح

سطح داخلی صاف کانال اسپیرال حاصل فرآیند تولید دقیق و کنترل‌شده است. ورق‌های گالوانیزه یا استیل با ضخامت مناسب به‌طور یکنواخت فرم داده می‌شوند و درز مارپیچی بدون برجستگی و ناهمواری ساخته می‌شود. کیفیت بالای سطح داخلی نه تنها اصطکاک هوا را کاهش می‌دهد، بلکه باعث کاهش تجمع ذرات گرد و غبار و آسان‌تر شدن نظافت و نگهداری سیستم می‌شود.

تأثیر کاهش اصطکاک بر راندمان سیستم

کاهش اصطکاک به شکل مستقیم بر افت فشار تأثیر می‌گذارد. هرچه سطح داخلی صاف‌تر باشد، جریان هوا با کمترین مقاومت و تلاطم حرکت می‌کند و فشار پایدارتر حفظ می‌شود. این موضوع به کاهش مصرف انرژی، کاهش بار کاری فن و طول عمر بیشتر تجهیزات کمک می‌کند. همچنین، جریان یکنواخت هوا کیفیت توزیع دما و رطوبت را در فضا بهبود می‌بخشد.

اهمیت برای مسیرهای طولانی و پیچیده

در شبکه‌های تهویه بزرگ و مسیرهای طولانی، اصطکاک سطح داخلی نقش حیاتی دارد. حتی افزایش جزئی زبری یا ناهمواری می‌تواند افت فشار قابل توجهی ایجاد کند. کانال اسپیرال با سطح داخلی صاف و طراحی مهندسی‌شده، امکان عبور هوا در مسیرهای طولانی بدون افت فشار غیر ضروری را فراهم می‌کند و نیاز به فن‌های پرتوان‌تر را کاهش می‌دهد.

مقایسه با کانال‌های سنتی

کانال‌های چهارگوش سنتی به دلیل گوشه‌ها و سطح غیر یکنواخت، اصطکاک بیشتری ایجاد می‌کنند. این باعث افزایش افت فشار، تلاطم جریان و نیاز به انرژی بیشتر می‌شود. در مقابل، کانال اسپیرال با طراحی دایره‌ای و سطح داخلی صاف، مسیر روانی برای هوا ایجاد کرده و راندمان سیستم را به شکل چشمگیری افزایش می‌دهد.

تفاوت طراحی هندسی

یکی از اصلی‌ترین دلایل تفاوت افت فشار بین کانال اسپیرال و کانال چهارگوش، شکل مقطع آنهاست. کانال اسپیرال دارای مقطع دایره‌ای است که باعث عبور روان‌تر هوا و کاهش تلاطم می‌شود. در مقابل، کانال چهارگوش به دلیل گوشه‌های تیز و سطح غیر یکنواخت، جریان هوا را مختل کرده و افت فشار بیشتری ایجاد می‌کند. این تفاوت هندسی باعث می‌شود کانال اسپیرال گزینه‌ای بهینه برای پروژه‌های صنعتی و ساختمانی با شبکه‌های طولانی باشد.

افت فشار خطی و موضعی

افت فشار در کانال‌ها دو نوع است: خطی و موضعی. و افت فشار خطی به اصطکاک هوا با دیواره‌ها مربوط می‌شود و در طول مسیر اتفاق می‌افتد. افت فشار موضعی ناشی از تغییر مسیر، زانویی‌ها و اتصالات است. کانال اسپیرال به دلیل سطح داخلی صاف و طراحی استاندارد، هر دو نوع افت فشار را کاهش می‌دهد، در حالی که کانال چهارگوش به علت گوشه‌ها و اتصالات غیر بهینه، افت فشار بیشتری ایجاد می‌کند.

تأثیر بر مصرف انرژی

افت فشار بالاتر در کانال چهارگوش باعث می‌شود فن‌ها برای تأمین دبی هوا با توان بیشتری کار کنند. این موضوع نه تنها مصرف انرژی را افزایش می‌دهد، بلکه باعث استهلاک سریع‌تر تجهیزات HVAC می‌شود. در مقابل، کانال اسپیرال با کاهش افت فشار، بار کاری فن‌ها را کمتر کرده و مصرف انرژی را به شکل قابل توجهی کاهش می‌دهد، که به صرفه‌جویی اقتصادی و افزایش طول عمر تجهیزات منجر می‌شود.

توزیع یکنواخت هوا

یکی از مزایای فنی کانال اسپیرال نسبت به کانال چهارگوش، توزیع یکنواخت هوا در طول مسیر است. جریان یکنواخت باعث می‌شود دبی و فشار هوا در همه نقاط شبکه تقریباً برابر باشد، در حالی که کانال چهارگوش اغلب باعث نقاط کور و تغییر فشار در مسیر می‌شود. این ویژگی برای آسایش حرارتی کاربران و عملکرد بهینه سیستم تهویه اهمیت بالایی دارد.

نتیجه‌گیری فنی مقایسه

با بررسی فنی و عملی، مشخص می‌شود که کانال اسپیرال از نظر کاهش افت فشار، مصرف انرژی و کیفیت جریان هوا نسبت به کانال چهارگوش مزیت قابل توجهی دارد. این موضوع باعث می‌شود مهندسان تهویه و طراحان HVAC، استفاده از کانال اسپیرال را به‌عنوان استاندارد مدرن در پروژه‌های صنعتی، تجاری و ساختمانی توصیه کنند.

اهمیت اتصالات استاندارد

یکی از عواملی که می‌تواند به‌طور مستقیم بر افت فشار در شبکه کانال اسپیرال تأثیر بگذارد، نوع و کیفیت اتصالات است. اتصالات استاندارد مارپیچی و پیش‌ساخته کانال اسپیرال، جریان هوا را به‌صورت یکنواخت هدایت می‌کنند و از ایجاد نشت و تلاطم ناخواسته جلوگیری می‌کنند. استفاده از اتصالات غیر استاندارد یا نصب اشتباه می‌تواند افت فشار موضعی قابل توجهی ایجاد کند.

نقش آب‌بندی در کاهش نشتی هوا

نشتی هوا از اتصالات و درزهای کانال، یکی از مهم‌ترین عوامل افزایش افت فشار مخفی است. کانال اسپیرال با استفاده از درزهای مارپیچی دقیق و امکان آب‌بندی کامل، از خروج هوا جلوگیری می‌کند. این ویژگی باعث می‌شود فشار هوا در طول مسیر حفظ شود و عملکرد فن و سیستم تهویه بهینه باقی بماند. آب‌بندی صحیح همچنین مانع از ورود گرد و غبار به کانال می‌شود که می‌تواند جریان هوا را مختل کند.

کاهش افت فشار موضعی

در اتصالات نامناسب یا غیر استاندارد، جریان هوا دچار تلاطم و آشفتگی می‌شود که باعث افزایش افت فشار موضعی می‌گردد. کانال اسپیرال با طراحی اتصالات هماهنگ و دقیق، این نوع افت فشار را کاهش می‌دهد و جریان هوا را در مسیر خود یکنواخت نگه می‌دارد. این مزیت برای شبکه‌های پیچیده و مسیرهای طولانی اهمیت ویژه‌ای دارد.

تأثیر نصب اصولی بر راندمان

حتی بهترین کانال اسپیرال بدون نصب اصولی، نمی‌تواند افت فشار را به حداقل برساند. رعایت زاویه مناسب اتصالات، استفاده از واشرهای استاندارد و اطمینان از چفت شدن دقیق درزها، باعث حفظ فشار هوا و افزایش راندمان سیستم تهویه می‌شود. نصب صحیح کانال‌ها، کاهش هزینه انرژی و افزایش طول عمر تجهیزات را تضمین می‌کند.

نتیجه‌گیری فنی

تأثیر اتصالات و آب‌بندی بر افت فشار کانال اسپیرال غیرقابل انکار است. رعایت استانداردها در تولید و نصب، کاهش نشتی و تلاطم هوا، باعث می‌شود مزایای فنی کانال اسپیرال از جمله کاهش افت فشار و بهبود راندمان انرژی به‌طور کامل در سیستم‌های تهویه عملیاتی شود. این موضوع اهمیت مهندسی دقیق و نظارت فنی در انتخاب و نصب کانال اسپیرال را دوچندان می‌کند.

کاهش بار کاری فن‌ها

کاهش افت فشار در شبکه کانال اسپیرال باعث می‌شود فن‌ها با فشار کمتری هوا را حرکت دهند. هرچه فشار کمتر باشد، توان مصرفی فن کاهش پیدا می‌کند و انرژی کمتری برای تأمین دبی هوای مورد نیاز سیستم تهویه مصرف می‌شود. این ویژگی به‌طور مستقیم باعث بهینه‌سازی مصرف انرژی در ساختمان‌ها و فضاهای صنعتی می‌شود.

صرفه‌جویی اقتصادی

مصرف کمتر انرژی فن‌ها، علاوه بر مزیت محیط‌زیستی، صرفه‌جویی اقتصادی قابل توجهی ایجاد می‌کند. در پروژه‌های بزرگ HVAC، کاهش حتی چند درصد از مصرف انرژی می‌تواند هزاران دلار در طول عمر سیستم صرفه‌جویی به همراه داشته باشد. استفاده از کانال اسپیرال با افت فشار کم، یکی از راهکارهای مهندسی مقرون به صرفه در طراحی شبکه تهویه است.

افزایش طول عمر تجهیزات

کاهش افت فشار و بار کاری کمتر فن‌ها، تأثیر مستقیمی بر طول عمر تجهیزات تهویه دارد. فشار کمتر باعث کاهش استهلاک موتور فن و سایر تجهیزات مرتبط می‌شود و نیاز به تعمیرات مکرر را کاهش می‌دهد. این موضوع باعث می‌شود سیستم تهویه پایدارتر عمل کند و هزینه نگهداری و تعمیرات در طول زمان کاهش یابد.

اثر بر راندمان کلی سیستم

جریان یکنواخت هوا که نتیجه کاهش افت فشار در کانال اسپیرال است، باعث بهبود توزیع هوا و کنترل بهتر دما و رطوبت در فضا می‌شود. این امر باعث می‌شود کل سیستم HVAC با راندمان بالاتر کار کند و انرژی کمتری برای رسیدن به شرایط مطلوب صرف شود. به عبارت دیگر، کاهش افت فشار باعث افزایش بهره‌وری انرژی و بهینه‌سازی عملکرد سیستم تهویه می‌شود.

اهمیت طراحی مهندسی‌شده

صرفه‌جویی واقعی در مصرف انرژی تنها با انتخاب کانال اسپیرال کافی نیست. دقت در طراحی مسیر کانال‌ها، کیفیت اتصالات، آب‌بندی کامل و سطح داخلی صاف، همگی عوامل کلیدی در کاهش افت فشار هستند. رعایت این اصول مهندسی، تضمین می‌کند که انرژی مصرفی سیستم تهویه به شکل بهینه استفاده شود و مزایای اقتصادی و فنی کانال اسپیرال کاملاً تحقق یابد.

جمع‌بندی

اهمیت کانال اسپیرال در کاهش افت فشار

کانال اسپیرال به‌واسطه طراحی دایره‌ای، سطح داخلی صاف و درز مارپیچی استاندارد، یکی از مؤثرترین ابزارها برای کاهش افت فشار در شبکه‌های تهویه محسوب می‌شود. این ویژگی‌ها باعث می‌شوند جریان هوا به‌صورت یکنواخت و روان حرکت کند و انرژی کمتری برای جبران فشار از دست رفته مصرف شود. کاهش افت فشار به‌طور مستقیم بر راندمان سیستم، مصرف انرژی و طول عمر تجهیزات تأثیر می‌گذارد.

مزایای فنی و اقتصادی

استفاده از کانال اسپیرال نه تنها مزیت فنی مانند کاهش اصطکاک، یکنواختی جریان و کاهش تلاطم هوا را فراهم می‌کند، بلکه باعث صرفه‌جویی اقتصادی نیز می‌شود. کاهش بار کاری فن‌ها و کاهش مصرف انرژی، هزینه‌های عملیاتی سیستم تهویه را کاهش می‌دهد و سرمایه‌گذاری در کانال اسپیرال را مقرون به صرفه می‌کند. این ویژگی در پروژه‌های بزرگ صنعتی و ساختمانی اهمیت ویژه‌ای دارد.

نقش اتصالات و آب‌بندی

اتصالات استاندارد و آب‌بندی دقیق در کانال اسپیرال نقش مهمی در کاهش افت فشار دارند. نصب اصولی و آب‌بندی کامل، از نشتی هوا جلوگیری کرده و جریان را یکنواخت نگه می‌دارد. این موضوع باعث افزایش راندمان کل سیستم، کاهش استهلاک تجهیزات و عملکرد پایدار سیستم HVAC می‌شود.

اثر بر عملکرد سیستم‌های مدرن

کاهش افت فشار در کانال اسپیرال به توزیع یکنواخت هوا، کنترل بهتر دما و رطوبت و کاهش نویز سیستم کمک می‌کند. این ویژگی‌ها باعث می‌شوند سیستم‌های مدرن تهویه با کیفیت و راندمان بالاتر کار کنند و آسایش کاربران را بهبود دهند. در ساختمان‌های اداری، صنعتی و مسکونی، این مزایا اهمیت ویژه‌ای دارند و انتخاب کانال اسپیرال را به گزینه‌ای استاندارد و مطمئن تبدیل می‌کنند.

نتیجه‌گیری نهایی

با توجه به تمام عوامل فنی و اقتصادی، استفاده از کانال اسپیرال برای کاهش افت فشار در شبکه‌های تهویه، انتخابی هوشمندانه است. طراحی مهندسی دقیق، سطح داخلی صاف، درزهای استاندارد و نصب اصولی، مزایای فنی و اقتصادی قابل توجهی برای پروژه‌ها به همراه دارد. کانال اسپیرال به‌عنوان راهکاری مدرن، پایدار و بهینه برای سیستم‌های تهویه مطرح است و می‌تواند عملکرد کل شبکه را به شکل چشمگیری بهبود دهد.
