مقدمه: آشنایی با انواع کانالهای تهویه
در سیستمهای تهویه مطبوع، کانالکشی هوا نقش مهمی در انتقال صحیح جریان هوا دارد. انتخاب نوع کانال میتواند بر راندمان سیستم، میزان افت فشار، مصرف انرژی و هزینههای اجرا تأثیر مستقیم بگذارد. به همین دلیل در پروژههای ساختمانی و صنعتی، انتخاب نوع کانال هوا اهمیت زیادی دارد.
امروزه کانالهای هوا در مدلهای مختلفی تولید میشوند که رایجترین آنها شامل کانال اسپیرال و کانالهای چهارگوش است. هر کدام از این کانالها بسته به شرایط پروژه، فضای نصب و نوع سیستم تهویه مورد استفاده قرار میگیرند.
کانال اسپیرال چیست؟
کانال اسپیرال نوعی کانال گرد است که از ورق گالوانیزه به صورت مارپیچی تولید میشود. این نوع کانال به دلیل شکل دایرهای، افت فشار کمتری داشته و نشتی هوا در آن کمتر است. کانال اسپیرال بیشتر در پروژههای صنعتی، تجاری و فضاهای بزرگ استفاده میشود.
کانال TDF و TDC چیست؟
کانالهای چهارگوش معمولاً با استفاده از سیستم فلنج به یکدیگر متصل میشوند. دو نوع رایج فلنج در کانالسازی شامل TDF و TDC است. این اتصالات باعث افزایش استحکام کانال و سهولت در نصب میشوند و معمولاً در ساختمانها و پروژههای تهویه مطبوع کاربرد دارند.
هدف از مقایسه کانالها
کانال اسپیرال و کانالهای TDF و TDC هر کدام مزایا و ویژگیهای خاص خود را دارند. در این مقاله این کانالها را از نظر فنی، اجرایی و اقتصادی با یکدیگر مقایسه میکنیم تا انتخاب مناسبتری برای پروژههای تهویه انجام شود.
کانال اسپیرال چیست و چه کاربردی دارد؟
کانال اسپیرال یکی از پرکاربردترین انواع کانالهای هوا در سیستمهای تهویه مطبوع است که به شکل گرد و مارپیچی تولید میشود. این کانالها معمولاً از ورق گالوانیزه ساخته شده و به دلیل ساختار یکپارچه و مقاوم، در پروژههای مختلف ساختمانی و صنعتی مورد استفاده قرار میگیرند.
ساختار کانال اسپیرال
کانال اسپیرال به صورت گرد تولید میشود و درز آن به شکل مارپیچ در طول کانال قرار دارد. این نوع ساختار باعث افزایش استحکام کانال شده و نیاز به تقویتکنندههای اضافی را کاهش میدهد. همچنین شکل دایرهای کانال باعث توزیع یکنواخت فشار هوا در داخل کانال میشود.
از مهمترین ویژگیهای کانال اسپیرال میتوان به موارد زیر اشاره کرد:
- استحکام بالا
- نشتی هوای کم
- افت فشار کمتر
- ظاهر مناسب
- نصب نسبتاً سریع
کاربردهای کانال اسپیرال
کانال اسپیرال معمولاً در پروژههایی استفاده میشود که حجم هوای جابهجا شده زیاد است یا راندمان سیستم اهمیت بالایی دارد. به دلیل افت فشار کمتر، این نوع کانال میتواند به کاهش مصرف انرژی سیستم تهویه کمک کند.
مهمترین کاربردهای کانال اسپیرال شامل موارد زیر است:
- سیستمهای تهویه صنعتی
- سولهها و کارخانهها
- مراکز تجاری
- پارکینگها
- سالنهای بزرگ
- فضاهای بدون سقف کاذب
مزیت استفاده از کانال گرد
شکل گرد کانال اسپیرال باعث میشود هوا با مقاومت کمتری حرکت کند. همین موضوع باعث کاهش افت فشار و کاهش صدای جریان هوا میشود. به همین دلیل در بسیاری از پروژههای مدرن، کانال اسپیرال به عنوان گزینهای بهینه در نظر گرفته میشود.
کانال چهارگوش چیست؟ معرفی سیستم فلنج TDF و TDC
کانال چهارگوش یکی از رایجترین انواع کانالهای انتقال هوا در سیستمهای تهویه مطبوع است که معمولاً از ورق گالوانیزه ساخته میشود. این نوع کانال بیشتر در ساختمانها و فضاهایی استفاده میشود که محدودیت ارتفاع وجود دارد یا کانال باید از داخل سقف کاذب عبور کند. شکل چهارگوش این کانال باعث میشود استفاده بهینهتری از فضا انجام شود.
ساختار کانال چهارگوش
کانال چهارگوش از چند قطعه ورق تشکیل شده که به هم متصل میشوند. برای اتصال این قطعات معمولاً از فلنج استفاده میشود. فلنجها باعث افزایش استحکام کانال شده و نصب آن را سادهتر میکنند. همچنین استفاده از فلنج مناسب میتواند نشتی هوا را کاهش دهد.
کانالهای چهارگوش معمولاً در ابعاد مختلف ساخته میشوند و امکان اجرای آنها در مسیرهای پیچیده بیشتر از کانال اسپیرال است.
فلنج TDF چیست؟
فلنج TDF در واقع بخشی از خود کانال است که هنگام ساخت به لبه کانال فرم داده میشود. در این روش نیازی به فلنج جداگانه نیست و همین موضوع باعث کاهش وزن و سرعت بیشتر در تولید میشود. کانالهای TDF معمولاً برای پروژههایی با ابعاد متوسط مناسب هستند.
فلنج TDC چیست؟
در سیستم TDC از فلنج جداگانه برای اتصال کانالها استفاده میشود. این فلنجها به کانال متصل شده و باعث افزایش استحکام اتصال میشوند. معمولاً در کانالهای بزرگتر یا پروژههایی که استحکام بیشتری نیاز است از TDC استفاده میشود.
کاربرد کانال TDF و TDC
کانالهای چهارگوش با اتصال TDF و TDC بیشتر در این فضاها استفاده میشوند:
- ساختمانهای اداری
- مجتمعهای مسکونی
- مراکز تجاری
- سقفهای کاذب
- موتورخانهها

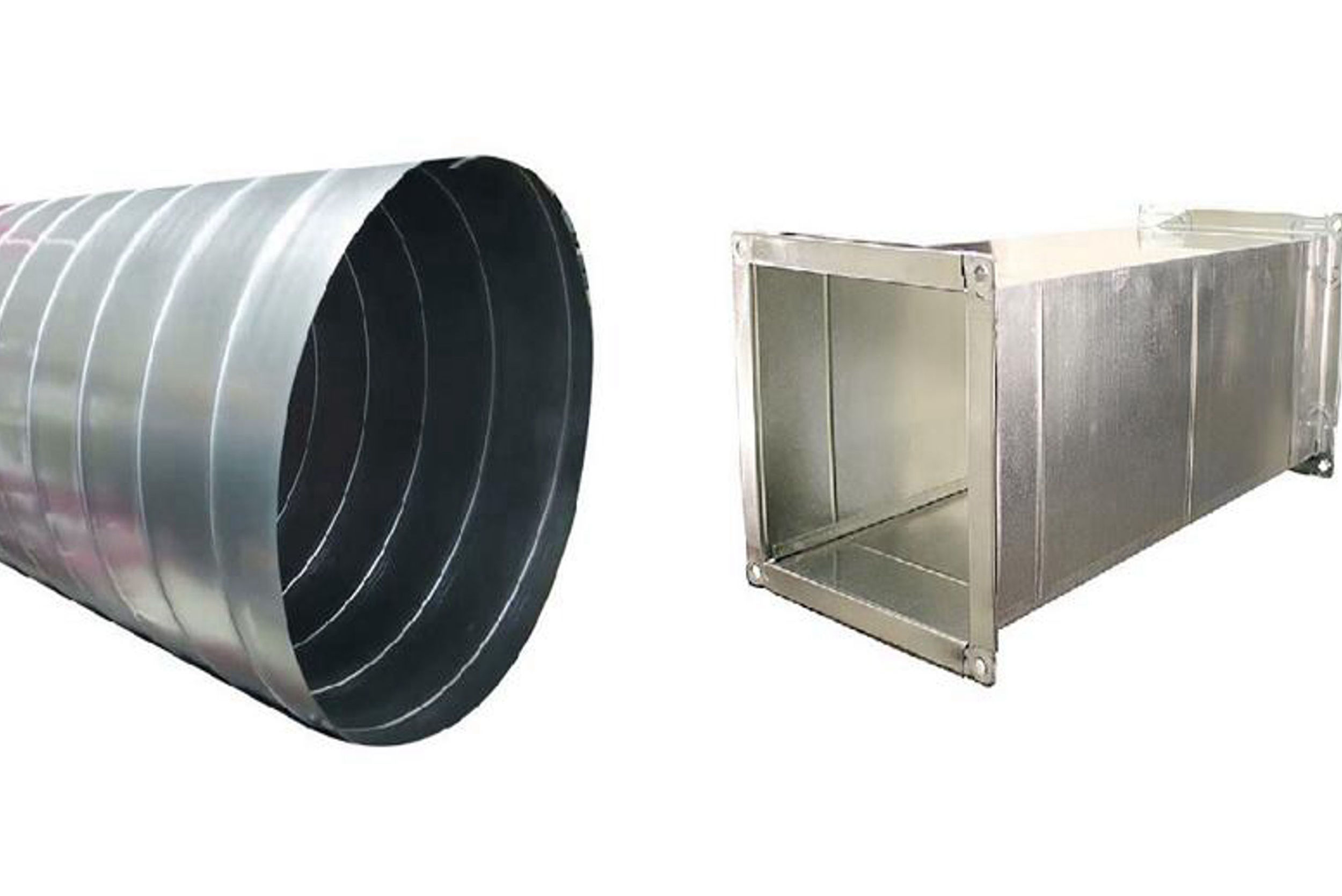

مقایسه کانال اسپیرال با کانال TDF و TDC از نظر فنی
کانالهای اسپیرال و کانالهای چهارگوش با اتصال TDF و TDC از نظر فنی تفاوتهای مهمی دارند. این تفاوتها میتوانند بر عملکرد سیستم تهویه، میزان افت فشار و راندمان کلی سیستم تأثیر بگذارند. به همین دلیل بررسی مشخصات فنی این کانالها در زمان انتخاب بسیار مهم است.
افت فشار هوا
یکی از مهمترین تفاوتهای کانال اسپیرال و کانال چهارگوش، میزان افت فشار هوا است. کانال اسپیرال به دلیل شکل گرد، مقاومت کمتری در برابر جریان هوا ایجاد میکند و همین موضوع باعث کاهش افت فشار میشود. در مقابل، کانالهای چهارگوش به دلیل داشتن گوشهها، افت فشار بیشتری ایجاد میکنند.
کاهش افت فشار باعث میشود فن با انرژی کمتری کار کند و راندمان سیستم افزایش یابد.
میزان نشتی هوا
نشتی هوا یکی دیگر از عوامل مهم در عملکرد کانال است. کانال اسپیرال معمولاً درزهای کمتری دارد و به همین دلیل نشتی هوا در آن کمتر است. در کانالهای چهارگوش، به خصوص در محل فلنجها، احتمال نشتی هوا بیشتر است و نیاز به آببندی دقیقتری وجود دارد.
استحکام کانال
کانال اسپیرال به دلیل ساختار مارپیچی و شکل گرد، استحکام بالایی دارد و در بسیاری از موارد نیاز به تقویت اضافی ندارد. در مقابل، کانالهای چهارگوش ممکن است در ابعاد بزرگ نیاز به پشتبند یا تقویتکننده داشته باشند.
در سیستم TDC معمولاً استحکام اتصال بیشتر از TDF است، زیرا فلنج جداگانه استفاده میشود.
صدا و لرزش
کانال اسپیرال معمولاً صدای کمتری تولید میکند، زیرا جریان هوا در آن یکنواختتر حرکت میکند. در کانالهای چهارگوش ممکن است به دلیل گوشهها و اتصالات، میزان صدا و لرزش بیشتر باشد.
مقایسه کانال اسپیرال و TDF و TDC از نظر اجرا و نصب
نحوه اجرا و نصب کانالهای هوا یکی از عوامل مهم در انتخاب نوع کانال است. کانال اسپیرال و کانالهای چهارگوش با اتصال TDF و TDC از نظر سرعت نصب، نحوه اتصال و نیاز به ساپورت تفاوتهایی دارند که میتواند بر زمان اجرای پروژه و هزینهها تأثیر بگذارد.
سرعت نصب
کانال اسپیرال معمولاً به صورت شاخههای آماده تولید میشود و با استفاده از اتصالات مخصوص به یکدیگر متصل میشود. همین موضوع باعث میشود سرعت نصب آن نسبتاً بالا باشد. همچنین به دلیل گرد بودن کانال، تنظیم و تراز کردن آن سادهتر انجام میشود.
در کانالهای چهارگوش، به خصوص در سیستمهای TDF و TDC، اتصال فلنجها نیاز به دقت بیشتری دارد. بستن پیچ و مهرهها و آببندی فلنجها باعث میشود زمان نصب نسبت به کانال اسپیرال بیشتر شود.
حمل و نقل
این کانال ها به دلیل ساختار گرد معمولاً فضای بیشتری در حمل و نقل اشغال میکند. در مقابل، کانالهای چهارگوش را میتوان به صورت قطعات مجزا حمل کرد که باعث استفاده بهتر از فضای بار میشود.
این موضوع در پروژههای بزرگ میتواند تأثیر قابل توجهی بر هزینه حمل داشته باشد.
نیاز به ساپورت
کانال اسپیرال به دلیل استحکام بالا معمولاً به ساپورت کمتری نیاز دارد. اما کانالهای چهارگوش، به خصوص در ابعاد بزرگ، نیاز به ساپورتهای بیشتری دارند تا از تغییر شکل کانال جلوگیری شود.
اجرای مسیرهای پیچیده
در مسیرهایی که تغییر جهت زیاد است، کانال چهارگوش انعطاف بیشتری دارد و راحتتر اجرا میشود. این کانال ها معمولاً برای مسیرهای مستقیم مناسبتر است.
مقایسه کانال اسپیرال و TDF و TDC از نظر قیمت و هزینه
هزینه یکی از مهمترین عوامل در انتخاب نوع کانال هوا است. کانال اسپیرال و کانالهای چهارگوش با اتصال TDF و TDC از نظر هزینه ساخت، نصب و نگهداری تفاوتهایی دارند که باید قبل از انتخاب بررسی شوند.
هزینه ساخت کانال
این کانال ها به دلیل استفاده از دستگاههای مخصوص و تولید پیوسته، معمولاً پرت ورق کمتری دارد. این موضوع میتواند در متراژ بالا باعث کاهش هزینه مواد اولیه شود. با این حال، قیمت تمامشده کانال اسپیرال در برخی موارد به دلیل فرآیند تولید خاص، از کانال چهارگوش بیشتر است.
در مقابل، کانالهای چهارگوش TDF و TDC از ورقهای برشخورده ساخته میشوند و میزان پرت ورق در آنها بیشتر است. همچنین در سیستم TDC به دلیل استفاده از فلنج جداگانه، هزینه متریال افزایش پیدا میکند.
هزینه نصب
هزینه نصب این کانال ها معمولاً کمتر است، زیرا سرعت اجرای آن بالاتر بوده و اتصالات سادهتری دارد. کاهش زمان نصب میتواند باعث کاهش هزینه نیروی انسانی شود.
در کانالهای TDF و TDC به دلیل استفاده از فلنج، پیچ و مهره و نوار درزگیر، زمان نصب بیشتر است و در نتیجه هزینه اجرا افزایش پیدا میکند. نصب TDC معمولاً از TDF پرهزینهتر است، زیرا قطعات بیشتری استفاده میشود.
هزینه نگهداری
این کانال ها به دلیل نشتی کمتر و استحکام بالاتر معمولاً هزینه نگهداری کمتری دارد. در مقابل، کانالهای چهارگوش ممکن است در محل فلنجها نیاز به آببندی مجدد داشته باشند.
صرفه اقتصادی
به طور کلی:
- کانال اسپیرال برای مسیرهای طولانی و پروژههای بزرگ مقرونبهصرفهتر است.
- کانال TDF برای پروژههای ساختمانی گزینه اقتصادیتری محسوب میشود.
- کانال TDC بیشتر در پروژههایی استفاده میشود که استحکام بالا مورد نیاز است.
مزایا و معایب کانال اسپیرال و TDF و TDC
برای انتخاب مناسب بین این کانال ها و کانالهای چهارگوش با اتصال TDF و TDC، بهتر است مزایا و معایب هر کدام بهصورت جداگانه بررسی شود. هر یک از این کانالها بسته به شرایط پروژه میتوانند گزینه مناسبی باشند.
مزایای کانال اسپیرال
این کانال ها به دلیل شکل گرد و ساختار مارپیچی، عملکرد فنی مناسبی دارد و در بسیاری از پروژهها استفاده میشود.
مهمترین مزایای کانال اسپیرال:
- افت فشار کمتر نسبت به کانال چهارگوش
- نشتی هوای کمتر
- استحکام بالا
- نیاز کمتر به تقویتکننده
- ظاهر مناسب برای فضاهای اکسپوز
- سرعت نصب بالا
معایب کانال اسپیرال
در کنار مزایا، کانال اسپیرال محدودیتهایی نیز دارد که باید در نظر گرفته شوند:
- اشغال فضای بیشتر در ارتفاع کم
- سختی اجرا در فضاهای محدود
- حمل و نقل دشوارتر
- هزینه بالاتر در برخی پروژهها
مزایای کانال TDF و TDC
کانالهای چهارگوش با اتصال TDF و TDC به دلیل انعطاف در طراحی، کاربرد زیادی در ساختمانها دارند.
مزایای اصلی:
- مناسب برای سقف کاذب
- امکان اجرا در فضاهای محدود
- انعطاف در ابعاد
- حمل و نقل آسانتر
- امکان ساخت در محل پروژه
معایب کانال TDF و TDC
این کانالها در کنار مزایا، معایبی نیز دارند:
- افت فشار بیشتر نسبت به کانال گرد
- احتمال نشتی در محل فلنجها
- نیاز به ساپورت بیشتر
- زمان نصب طولانیتر
- نیاز به آببندی دقیق
جدول مقایسه کانال اسپیرال با TDF و TDC
برای مقایسه سریع و جامع بین این کانال ها و کانالهای چهارگوش با اتصال TDF و TDC، جدول زیر میتواند معیارهای اصلی را نشان دهد:
| ویژگی | کانال اسپیرال | کانال TDF | کانال TDC |
|---|---|---|---|
| شکل کانال | گرد / مارپیچ | چهارگوش | چهارگوش |
| افت فشار هوا | کم | متوسط | متوسط |
| نشتی هوا | بسیار کم | کم تا متوسط | کم تا متوسط |
| استحکام | بالا | متوسط | بالا (به دلیل فلنج جداگانه) |
| سرعت نصب | بالا | متوسط | متوسط تا کم |
| نیاز به ساپورت | کم | بیشتر | بیشتر |
| فضای مورد نیاز | بیشتر در ارتفاع کم | کم | کم |
| قابلیت عبور از مسیرهای پیچیده | محدود | مناسب | مناسب |
| هزینه ساخت | متوسط تا بالا | کم تا متوسط | متوسط تا بالا |
| هزینه نگهداری | کم | متوسط | متوسط |
| کاربرد اصلی | پروژههای صنعتی و تجاری با حجم هوا بالا | ساختمانها و سقف کاذب | پروژههای بزرگ که نیاز به استحکام بیشتر دارند |
نکات مهم جدول
- کانال اسپیرال برای پروژههای طولانی و صنعتی بهینه است.
- کانال TDF برای ساختمانها و سقفهای کاذب مقرون به صرفهتر است.
- کانال TDC در پروژههایی که استحکام بالاتر و فلنج محکمتر نیاز دارند، مناسب است.
نتیجهگیری – کدام کانال بهتر است؟
انتخاب بین کانال اسپیرال و کانالهای چهارگوش با اتصال TDF و TDC بستگی مستقیم به شرایط پروژه، فضای نصب و بودجه دارد. هر نوع کانال مزایا و محدودیتهای خاص خود را دارد که میتواند در تصمیمگیری نقش مهمی ایفا کند.
بهترین گزینه برای پروژههای صنعتی و تجاری
این کانال ها به دلیل شکل گرد و ساختار مارپیچی، افت فشار کمتر، نشتی کم و استحکام بالا گزینه مناسبی برای پروژههای صنعتی و تجاری بزرگ است. همچنین سرعت نصب بالای آن باعث کاهش هزینه نیروی انسانی میشود و ظاهر مناسب کانال میتواند در فضاهای اکسپوز زیبایی محیط را حفظ کند.
بهترین گزینه برای ساختمانها و سقفهای کاذب
کانالهای چهارگوش با اتصال TDF برای ساختمانهای اداری، مسکونی و مراکز تجاری که فضای سقف محدود است، مناسب هستند. انعطاف در ابعاد، حمل و نقل آسان و نصب در مسیرهای پیچیده از مزایای این سیستم به شمار میرود.
بهترین گزینه برای پروژههای بزرگ با نیاز به استحکام
کانال چهارگوش با اتصال TDC معمولاً در پروژههایی استفاده میشود که علاوه بر شکل چهارگوش، نیاز به استحکام و دوام بالاتر دارند. استفاده از فلنج جداگانه در این سیستم باعث افزایش مقاومت اتصال و طول عمر کانال میشود.
جمعبندی
- کانال اسپیرال: مناسب پروژههای صنعتی، کاهش افت فشار، نصب سریع، ظاهر زیبا.
- کانال TDF: مناسب ساختمانها، سقف کاذب، نصب راحت و هزینه کمتر.
- کانال TDC: مناسب پروژههای بزرگ، نیاز به استحکام بیشتر، طول عمر بالا.
با توجه به جدول مقایسه و تحلیل فنی، میتوان گفت انتخاب کانال به عوامل پروژه وابسته است و برای بهینهترین نتیجه، توصیه میشود پیش از خرید، شرایط فنی، اقتصادی و فضایی هر پروژه بررسی شود.
